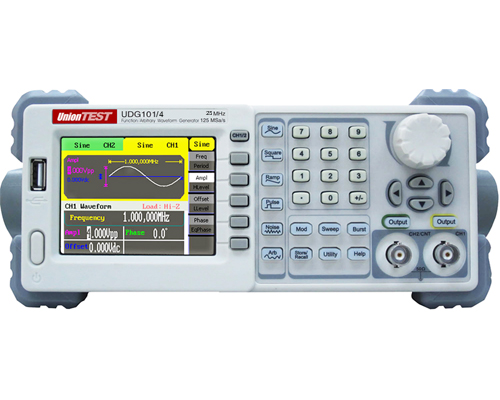

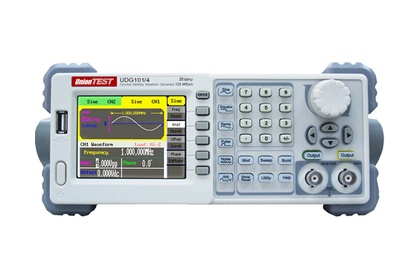

Универсальный DDS-генератор сигналов UnionTEST UDG101/4

UnionTest
Универсальный DDS-генератор сигналов UnionTEST UDG101/4
На складе: отсутствует (модель снята с производства)
Артикул
№ 00061
Гарантия Гарантия
36 месяцев
Макс. частота выходного сигнала
25 МГц
5 МГц
10 МГц
20 МГц
50 МГц
Частота дискретизации
125 МВыб/с
125 МВыб/с
125 МВыб/с
125 МВыб/с
125 МВыб/с
Разрешение по вертикали
14 бит
14 бит
14 бит
14 бит
14 бит
Кол-во каналов
2
2
2
2
2
Макс. глубина памяти
16К
16К
16К
16К
16К
Встроенный частотомер
Да
Да
Да
Да
Да
Интерфейсы
USB-host, USB-device
USB-host, USB-device
USB-host, USB-device
USB-host, USB-device
USB-host, USB-device
Серия
UDG101 (UnionTest)
UDG101 (UnionTest)
UDG101 (UnionTest)
UDG101 (UnionTest)
UDG101 (UnionTest)
Дистанционное управление
Оригинальное ПО, SCPI
Оригинальное ПО, SCPI
Оригинальное ПО, SCPI
Оригинальное ПО, SCPI
Оригинальное ПО, SCPI

Генератор сигналов UnionTEST UDG101/4 снят с производства. Замена - генератор сигналов OWON AG1022F.

Использование в генераторах серии UDG101 технологии прямого цифрового синтеза (DDS) позволяет получать устойчивый, точный и чистый сигнал с низким уровнем искажений. Превосходные технические характеристики, простота управления и широкий набор функций делают эти приборы превосходным решением обеспечения ваших задач в настоящее время и в будущем.

Генераторы серии UDG101 имеют простую и понятную переднюю панель. Дружественный интерфейс и продуманное расположение органов управления на передней панели, разнообразие коммутационных разъемов, графический интерфейс позволят исключительно быстро обучить оператора умелому обращению с прибором. Режимы модуляции AM, DSB-AM, FM, PM, ASK, FSK и PWM позволят получить модулированный сигнал без помощи дополнительного модулирующего источника. Кроме того, прибор имеет порт USB в стандартном комплекте поставки, возможна поставка прибора с адаптером для порта GPIB. Дистанционное управление осуществляется командами стандарта SCPI.

ОСОБЕННОСТИ ГЕНЕРАТОРА СИГНАЛОВ UNIONTEST UDG101/4

  • Технология прямого цифрового синтеза (DDS) обеспечивает устойчивый, точный и чистый выходной сигнал с низким уровнем искажений.
  • Цветной TFT ЖК-дисплей 3.5 дюйма.
  • Частота дискретизации – 125 МГц, вертикальное разрешение – 14 бит.
  • Частотные характеристики: синусоидальный сигнал: от 1 мкГн до максимальной частоты 25 МГц;
    - прямоугольный сигнал: от 1 мкГн до максимальной частоты 25 МГц;
    - пилообразный сигнал: от 1 мкГц до 300 кГц;
    - импульсный сигнал: от 500 мкГц до 5 МГц;
    - белый шум: полоса 25 МГц (-3 дБ);
    - сигнал произвольной формы: от 1 мкГц до 5 МГц.
  • 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шум
  • Разнообразие видов аналоговой и цифровой модуляции: AM, DSB-AM, FM, PM, ASK, FSK и PWM.
  • Функции свип-генератора и генерации пачки.
  • Разнообразие входов/выходов: выход основного сигнала, вход внешнего модулирующего сигнала, вход внешнего опорного сигнала 10 МГц, вход внешнего сигнала запуска, выход сигнала синхронизации.
  • Поддержка внешнего USB флеш-накопителя; возможность обновления прошивки программного обеспечения генератора с внешнего USB флеш-накопителя.
  • Возможность получения на выходе прибора сигнала произвольной формы до16 тыс. точек с использованием внутренней памяти генератора и редактирования сигнала произвольной формы с помощью программы EasyWave.
  • Дистанционное управление генератором через USB.
  • Разнообразие интерфейсов: USB-хост и USB-прибор, GPIB (IEEE-488) (опция).

Генератор сигналов UnionTEST UDG101/4 снят с производства. Замена - генератор сигналов OWON AG1022F.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNIONTEST UDG101/4

Максимальная частота

UDG101/1

UDG101/2

UDG101/3

UDG101/4

UDG101/5

5 МГц

10 МГц

20 МГц

25 МГц

50 МГц

Число выходных каналов

2

Частота дискретизации

125 МГц

Длина сигнала произвольной формы

16 тыс. точек

Разрешение по частоте

мкГц

Вертикальное разрешение

14 бит

Генерируемые формы сигналов

синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, 46 встроенных сигналов произвольной формы (включая DC)

Модуляция

AM, FM, PM, FSK, ASK, PWM, свип-генератор, генерация пачки

Частотомер

диапазон измеряемой частоты: 100 мГц~200  МГц

Стандартные интерфейсы

USB-хост, USB-прибор

Интерфейс (опция)

адаптер USB-GPIB(IEEE-488)

Размеры (ШxВxД)

229 x 105 x 281 мм

Частотные характеристики



UDG101/1

UDG101/2

UDG101/3

UDG101/4

UDG101/5

Синусоидальный сигнал

мкГц~ 5  МГц

1 мкГц~ 10 МГц

1 мкГц~ 20 МГц

1 мкГц~ 25 МГц

1 мкГц~ 50 МГц

Прямоугольный сигнал

мкГц~ 5 МГц

1 мкГц~ 10 МГц

1 мкГц~ 20 МГц

1 мкГц~ 25 МГц

1 мкГц~ 25 МГц

Импульсный сигнал

500 мкГц~ 5 МГц

500 мкГц~ 5 МГц

500 мкГц~ 5 МГц

500 мкГц~ 5 МГц

500 мкГц~ 5 МГц

Пилообразный сигнал

1 мкГц~ 300 кГц

1 мкГц~ 300 кГц

1 мкГц~ 300 кГц

1 мкГц~

300 кГц

1 мкГц~

300 кГц

Белый шум

>5 МГц (-3 дБ)

>10 МГц (-3 дБ)

>20 МГц (-3 дБ)

>25 МГц (-3 дБ)

50 МГц (-3dB)

Сигнал произвольной формы

1 мкГц~ 5 МГц

1 мкГц~ 5 МГц

1 мкГц~ 5 МГц

1 мкГц~ 5 МГц

1 мкГц~ 5 МГц

Разрешение

1 мкГц

Погрешность

±50 млн-1 (90 дней после калибровки)

±100 млн-1 (1 год после калибровки) при температуре 18~28 °C

Температурный коэффициент

меньше 5 млн-1/°C

Качество сигнала синус

Нелинейные искажения

CH1/CH2

постоянный ток ~1 МГц

меньше -60 дБн

1 ~ 5 МГц

меньше -53 дБн

5 ~ 25 МГц

меньше -35 дБн

25 ~ 50 МГц

меньше -32 дБн

Коэффициент гармоник

меньше 0.2 % (постоянный ток~20 кГц, 1 Вразмах)

Побочный сигнал

(негармонический)

меньше -70 дБн (постоянный ток~1 МГц)

меньше -70 дБн + 6 дБ/[спектральная фаза] (1~10 МГц)

Фазовый шум

не больше минус 108 дБн/Гц, при девиации 10 кГц (типовое)

Прямоугольный сигнал

Длительность фронта/среза

меньше 12 нс (по уровням 10~90 %)

Выброс на фронте/срезе

меньше 5 % (типовое, 1 кГц, 1 Вразмах)

Коэфф. заполнения

1 мкГц~10 МГц

20 ~ 80 %

свыше 10 ~ 20 МГц

40 ~ 60 %

свыше 20 ~ 25 МГц

50 %

Несимметрия (для меандра)

1 % периода + 20 нс (типовое, 1 кГц, 1 Вразмах)

Отклонение фазы

0.1 % периода (типовое, 1 кГц, 1 Вразмах)

Пилообразный/треугольный сигнал

Линейность

меньше 0.1 % амплитуды (типовое, 1 кГц, 1 Вразмах, симметрия 100 %)

Симметрия

от 0 до 100 %

Импульсный сигнал

Длительность импульса

от 16 нс до 1998 с, мин., разрешение 1 нс

Длительность фронта/среза (типовое, по уровням 10~90 %, 1 кГц, 1 Вразмах)

7 нс(типовое)

Коэффициент заполнения

разрешение 0.1 %

Выброс на фронте/срезе

меньше 5 %

Отклонение фазы

8 нс (типовое)

Замечание: допустимый диапазон длительности импульса зависит от прочих установок значений параметров импульсного сигнала.

Сигнал произвольной формы

Количество точек сигнала

16'000

Вертикальное разрешение

14 бит

Частота дискретизации

125 МГц

Минимальная длительность фронта/среза

7 нс (типовое)

Отклонение фазы (размах)

8 нс (типовое)

Кол-во хранимых в энергонезависимой памяти форм сигнала пользователя

до 10

Выходные характеристики

Канал

CH1

CH2

Амплитуда

2 мВразмах ~10 Вразмах (50 Ом, до 10 МГц)

2 мВразмах ~5 Вразмах (50 Ом, свыше 10 МГц)

4 мВразмах ~20 Вразмах (высокое сопротивление, до 10 МГц)

4 мВразмах ~10 Вразмах (высокое сопротивление, свыше 10 МГц)

2 мВразмах ~3 Вразмах (50 Ом)

4 мВразмах ~6 Вразмах (высокое сопротивление)

Погрешность (100 кГц, синус)

± [0.3 дБ (относительно установленного значения) + 1 мВразмах]

Неравномерность амплитудной характеристики (типовое, относительно 100 кГц, синус, 5 Вразмах)

±0.3 дБ

Взаимное влияние каналов

меньше минус 70 дБн

Постоянное смещение

Канал

CH1

CH2

Макс. диапазон

±5 В (50 Ом)

±10 В (высокое сопротивление)

±1.5 В (50 Ом)

±3 В (высокое сопротивление)

Погрешность

± (|установленное значение| x 1 %+3 мВ)

Замечание: допустимый диапазон напряжения постоянного смещения зависит от установок амплитуды (размаха) и частоты сигнала.

Выход сигнала

Канал

CH1

CH2

Импеданс

50 Ом (типовое)

50 Ом (типовое)

Защита

защита от короткого замыкания

защита от короткого замыкания

Амплитудная модуляция AM (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC): 2 мГц~20 кГц

Коэффициент модуляции

от 0 до 120 %

Частотная модуляция FM (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC): 2 мГц~20 кГц

Макс. девиация частоты

0~0.5 от диапазона; разрешение 1 мГц

Замечание: допустимый диапазон зависит от прочих установок.

Фазовая модуляция PM (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC): 2 мГц~20 кГц

Девиация фазы

от 0 до 360°, разрешение 0.1°

Частотная манипуляция FSK (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

меандр (2 мГц~50 кГц)

Амплитудная манипуляция ASK (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

меандр (2 мГц~50 кГц)

Широтно-импульсная модуляция (PWM) (CH1/CH2)

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC): 2 мГц~20 кГц

Источник

внутренний/внешний

Диапазон амплитуды внешнего модулирующего сигнала

от минус 6 до плюс 6 В (±6 В соответствуют установленной девиации длительности импульса)

Сигнал свип-генератора (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Тип развертки

линейная, логарифмическая

Направление

увеличение или снижение частоты

Длительность развертки

от 1 мс до 500 с

Источник запуска

внутренний, внешний или вручную

Генерация пачки (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, импульсный, произвольной формы (кроме DC)

Тип

установленное число периодов (от 1 до 50'000 или бесконечное),

стробированная пачка

Старт/Стоп фаза

от 0° до 360°

Внутренний период

от 1 мкс до 500 с

Источник стробирования

внешний запуск

Источник запуска для установленного числа периодов

внутренний, внешний или вручную

Входы на задней панели

Внешний модулирующий сигнал

±6 В = модуляция 100 %, импеданс входа не меньше 5 кОм

Замечание: напряжение на входе не должно превышать ±6 В, в противном случае прибор может быть поврежден.

Вход внешнего запуска

Уровень сигнала

ТТЛ-совместимый

Фронт

фронт или срез (опция)

Длительность импульса

больше 100 нс

Импеданс входа

больше 5 кОм, открытый вход (DC)

Выход пускового сигнала

Уровень сигнала

ТТЛ-совместимый

Длительность импульса

больше 400 нс

Импеданс выхода

50 Ом (типовое)

Макс. частота

1 МГц

Выход сигнала синхронизации

Уровень сигнала

ТТЛ-совместимый

Длительность импульса

больше 50 нс

Импеданс выхода

50 Ом (типовое)

Макс. частота

2 МГц

Частотомер

Измеряемые величины

частота, период, длительность импульса/паузы между импульсами, коэффициент заполнения

Диапазон измеряемой частоты

от 100 мГц до 200 МГц

Разрешение для частоты

6 бит/с

Диапазон напряжения (сигнал без модуляции)

Ручной запуск

диапазон смещения (DC)

±1.5 Впостоянное

открытый вход (DC)

100 мГц~100 МГц

50 мВСКЗ~±2.5 В

100~200 МГц

100 мВСКЗ ~±2.5 В

закрытый вход (AC)

1 Гц~100 МГц

50 мВСКЗ ~5 Вразмах

100~200 МГц

100 мВСКЗ ~5 Вразмах

Диапазон частот (измерение длит. импульса, коэфф. заполнения)

1 Гц~10 МГц (50 мВСКЗ ~5 Вразмах)

Настройки вход

(импеданс входа 1 МОм)

связь входа

закрытый вход (AC)

открытый вход (DC)

ФНЧ

включение/выключение

Диапазон сигнала запуска

от минус 3 до плюс 1.8 В

Общие технические характеристики

Дисплей

Тип

3.5 дюймов, ЖК TFT

Число точек

320xRGBx240

Количество цветов

24 бит

Контрастность

350:1 (типовое)

Яркость

300 нит (типовое)

Питание

Напряжение

100~240 ВСКЗ, 45~66 Гц, КАТ II

100~127 ВСКЗ, 45~440 Гц, КАТ II

Потребляемая мощность

меньше 30 Вт

Предохранитель

1.25 А, 250 В

Условия внешней среды

Диапазон температуры

эксплуатации: от плюс 10 до плюс 40 °C

хранения: от минус 20 до плюс 60 °C

Диапазон относительной влажности

не больше 90 % до плюс 35 °C

не больше 60 %, от плюс 35 до плюс 40 °C

Пределы высоты

эксплуатации: 3'000 м

без эксплуатации: 15'000 м

Прочие

Габариты

ширина: 229 мм

высота: 105 мм

длина: 281 мм

Масса

без упаковки: 2.6 кг

с упаковкой: 3.4 кг

IP защита

IP2X

Интервал между калибровками

один год (рекомендуемый)

Хиты продаж
