Цифровые осциллографы Rigol серии MSO8000

MSO8064MSO8104 | MSO8204

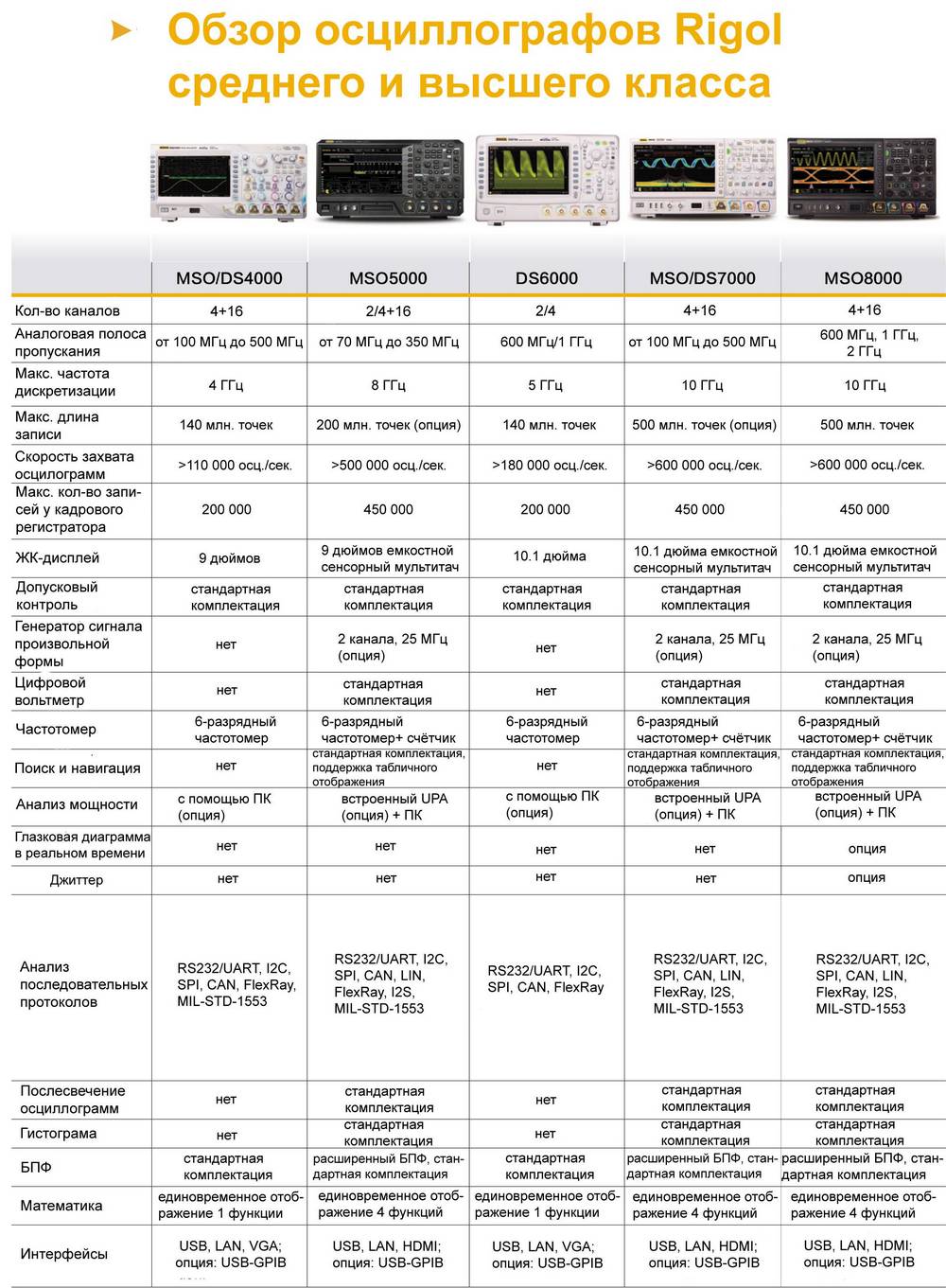

Осциллографы RIGOL серии MSO8000 в своем классе совмещают наилучшие показатели частоты дискретизации и глубины памяти с нашим современным, гибким пользовательским интерфейсом, благодаря новой архитектуре UltraVision II от компании RIGOL и инновационному набору микросхем Phoenix.

В серии представлены модели с полосой пропускания 600 МГц, 1 ГГц и 2 ГГц, имеющие 4 аналоговых измерительных канала. У осциллографов RIGOL серии MSO8000 добавлена опция анализа джиттера и глазковых диаграмм в реальном времени в дополнение к другим функциям UltraVision II, включая возможности зонального запуска, интеграцию в одном устройстве 7 независимых средств измерения, расширенные возможности функции БПФ, отображение градациями интенсивности цвета и в виде гистограммы при полной поддержке высокой частоты дискретизации, большой глубины памяти и измерений по всей памяти отсчетов. Осциллографы RIGOL серии MSO8000 обеспечивают беспрецедентные результаты измерений и инновации, благодаря быстродействующей интегрированной платформе.

ОСОБЕННОСТИ ЦИФРОВЫХ ОСЦИЛЛОГРАФОВ RIGOL СЕРИИ MSO8000

  • Полоса пропускания аналогового сигнала: 600 МГц, 1 ГГц и 2 ГГц
  • 4 аналоговых канала, 1 канал для внешнего запуска и 16 цифровых каналов (опция)
  • Частота дискретизации реального времени до 10 ГГц
  • Длина записи до 500 млн. точек (базовая комплектация)
  • Высокая скорость регистрации свыше 600 000 осциллограмм в секунду
  • Запись до 450 000 кадров аппаратными средствами в реальном времени и функции непрерывной записи и воспроизведения осциллограмм
  • Объединение в одном приборе 7 независимых средств измерения: цифровой осциллограф, 16-канальный логический анализатор, анализатор спектра, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов
  • Разнообразие декодируемых последовательных протоколов и запуск согласно сигналам последовательной шины
  • Автоизмерение 41 параметра формы сигнала; функция измерения по всей памяти
  • Разнообразный математические операции, встроенный расширенный анализ БПФ, функция поиска пиковых значений
  • Гистограммный анализ осциллограмм (базовая комплектация)
  • Независимый поиск, кнопки навигации и таблица событий
  • Джиттер и анализ глазковой диаграммы в реальном времени (опция)
  • Встроенное программное обеспечение для расширенного анализа мощности (опция)
  • Настраиваемое пользователем однокнопочное управление
  • 10.1-дюймовый сенсорный (емкостной) экран, отображение с 256 уровнями интенсивности, цветовое послесвечение

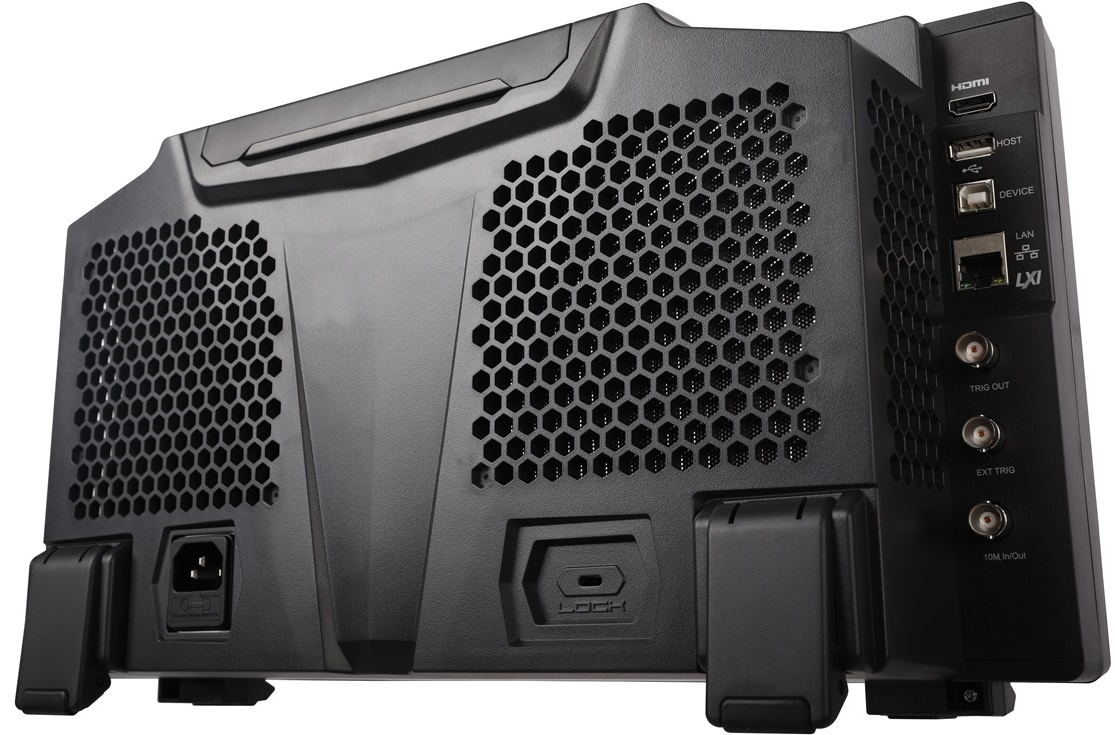

  • Разнообразные интерфейсы: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB
  • Дистанционное управление через сеть
  • Сетевое обновление прошивки каждого уникального прибора
  • Уникальный и утонченный промышленный дизайн; простота управления.



Максимальная частота дискретизации 10 ГГц
Высокое разрешение визуализации и высокая детализация сигнала.

Частота дискретизации 10 ГГц позволяет видеть такие особенности сигнала, как самые короткие всплески или переходные процессы.



Джиттер и анализ глазковой диаграммы в реальном времени
Оцените характер сигнала с помощью инструментов анализа, которые ранее были слишком дороги, включая джиттер и глазковые диаграммы в реальном времени. При конструировании устройств с высокой тактовой частотой визуализируйте тонкие проблемы синхронизации, которые ранее остались бы незамеченными.

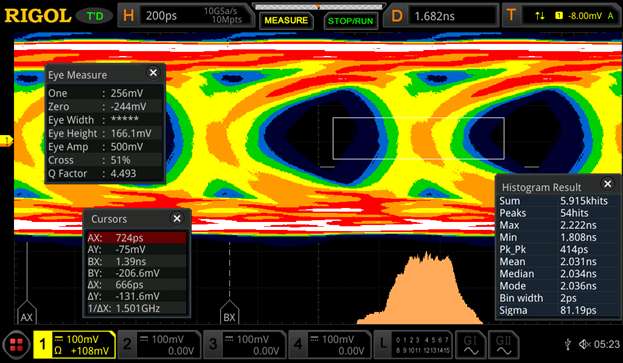

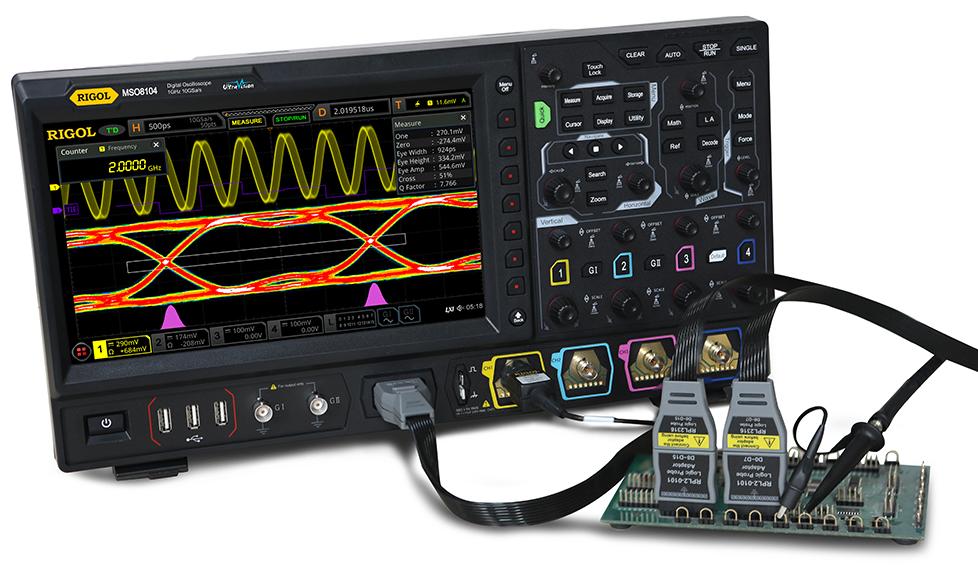

Серия Rigol MSO8000 с опцией MSO8000-JITTER позволяет исследовать джиттер и выполнять анализ, используя глазковую диаграмму в реальном времени. Отлаживайте тонкие влияния во времени в ваших устройствах с высокой тактовой частотой и цифровых линиях передачи данных путем визуального выявления источников ошибки с помощью глазковой диаграммы, гистограммы и тренда джиттера. Объедините эти инструменты визуализации с непосредственными измерениями наиболее распространенных параметров джиттера и глазка.




Большая длина записи (500 млн. точек для базовой комплектации)
Найдите неуловимые проблемы в сложных цифровых потоках при большой длине записи и высокой частоте дискретизации.

Осциллограф Rigol серии 8000 обеспечит длину записи до 500 млн. точек: использовать такое число отсчетов теперь проще, чем когда-либо. Эти осциллографы обеспечивают полную навигацию поиска и возможности регистрации формы сигнала при столь большой памяти.



7 приборов в одном
Для быстрого решения Ваших задач измерения объедините в одном приборе 7 средств измерения: цифровой осциллограф, логический анализатор, анализатор спектра, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов.

Осциллограф Rigol серии MSO8000 объединяет в одном приборе 7 средств измерения. Решите любую из измерительных задач своего проекта: наблюдение аналоговых или цифровых сигналов, захват сигнала с высокой скоростью, проверка уровней, дешифрация последовательных протоколов, отслеживание сигналов параллельной шины или подсчет импульсов. Rigol MSO8000 позволяет быстро и легко переключаться между возможностями прибора в едином интегрированном интерфейсе.




Скорость захвата осциллограмм до 600 000 осциллограмм в секунду
Минимизация "мертвого времени" между запусками позволит увеличить захват случайных или единичных событий.

Увеличение скорости захвата снижает время, необходимое для визуализации переходных процессов. Большинство возможностей этого осциллографа может быть использовано без ущерба для скорости захвата. Что позволяет подробно анализировать сигнал с высокой достоверностью.




Отображение градациями интенсивности цвета
Наблюдайте и выдвигайте на первый план аномалии сигнала, даже когда на них наложены другие сигналы.

Система отображения цветом от RIGOL позволит инженерам визуализировать аномалии сигнала градациями интенсивности цвета с наложением их на другие артефакты сигналов при текущем режиме запуска.




Анализ наиболее распространенных на сегодня протоколов последовательных коммуникационных шин
Запуск, декодирование и визуализация потока данных последовательных шин для анализа скорости и отладки проектов.

Осциллограф Rigol серии 8000 позволяет одновременно декодировать данные до 4 последовательных шин, имеет опцию визуализации потока данных в виде всеобъемлющей таблицы событий. Выберите и добавьте нужные вам последовательные шины из нашего опционального перечня: RS232/UART, I2C, SPI, LIN, CAN, FlexRay, I2S и MIL-STD-1553 и используйте возможности поиска и маркировки для быстрой и легкой отладки Вашей системы.



Гибкий интерфейс пользователя в комбинации с управлением сенсорным экраном, мышью, регуляторами/кнопками, через интернет и дистанционно
Разнообразие способов управления прибором согласно предпочтениям пользователя.

Сенсорный 10.1 дюймовый экран, любые настройки с помощью регуляторов и кнопок и поддержка компьютерной мыши облегчают анализ сигналов с помощью осциллографа Rigol серии 8000, используя наилучший для Вашей лаборатории способ управления. Наличие интерактивного контроля из браузера позволяет использовать осциллограф со смартфона или планшета. Программное обеспечение для персонального компьютера обеспечивает удаленное управление и контроль. Программный интерфейс позволяет автоматизировать сложные последовательности тестов.




Расширенные возможности БПФ, отображение цветом
Захват и анализ спектрограмм с помощью расширенных возможностей БПФ с отображением цветом для визуализации сигналов высокоскоростных переходных процессов.

БПФ осциллографа серии 8000 использует до 1 миллиона точек для высокого разрешения. Расширение пользовательских элементов управления облегчает нахождение интересующих сигналов на спектрограмме. Функция отображения цветом БПФ визуализирует вероятность, выдвигая на первый план переходной процесс и подсвечивая сигналы переходного процесса и скачка частоты ВЧ, подобно анализатору спектра реального времени.
