Дифференциальные пробники от Micsig - новая модель в серии!

31 июля 2018

Micsig DP10007 | Micsig DP10013 | Micsig DP20003

Серия высоковольтных дифференциальных пробников Micsig DP пополнилась моделью с полосой пропускания до 100 МГц (DP20003).
Технические характеристики серии можно посмотреть в сравнительной таблице ниже.

Привлекательные характеристики серии DP:

  • Полоса пропускания 100 МГц
  • Максимальное напряжение между дифференциальными входами 700 В, 1300 В и 5600 В (постоянное + размах переменного)
  • Переключаемый коэффициент ослабления х10/х100, х50/х500 и x200/x2000

Применение:

  • Измерение с плавающим потенциалом
  • Измерение в импульсных источниках питания>
  • Измерение в контроллерах электродвигателей
  • Измерение в электронных нагрузках
  • Измерение в дисплеях с ЭЛТ
  • Измерение в силовых преобразователях
  • Измерение в приборах питания

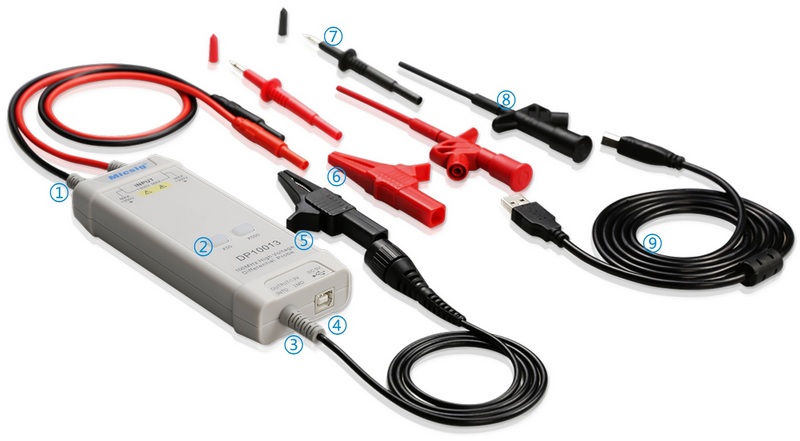

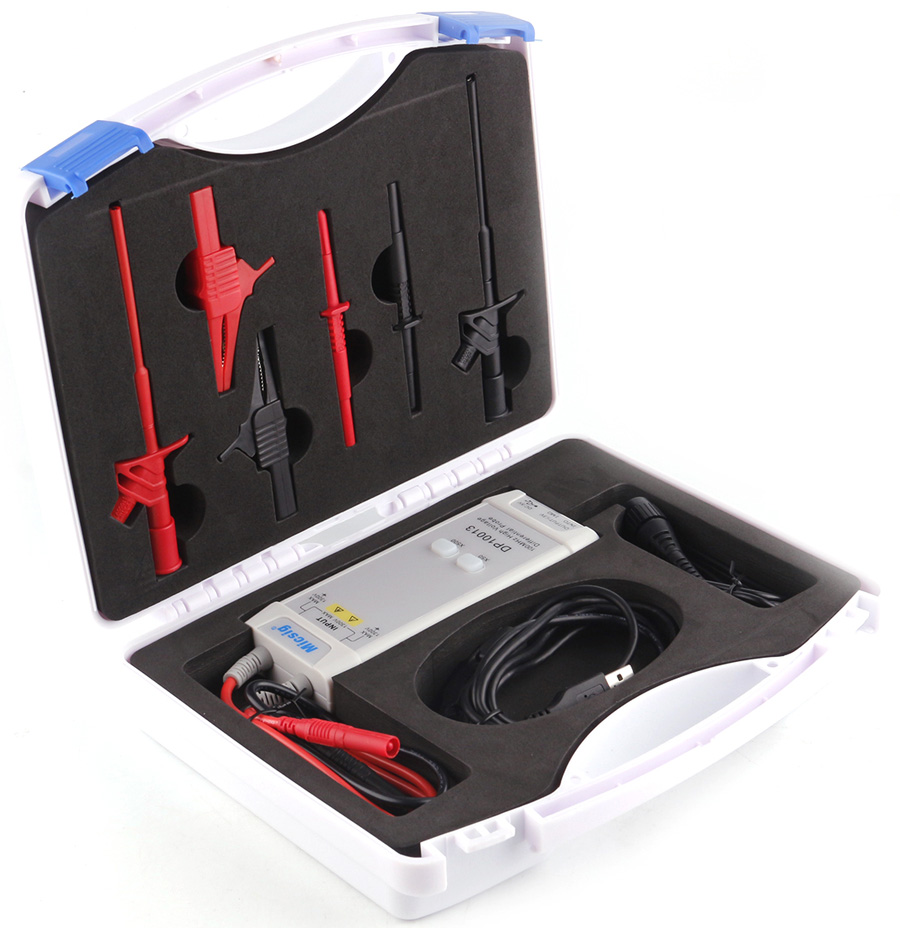

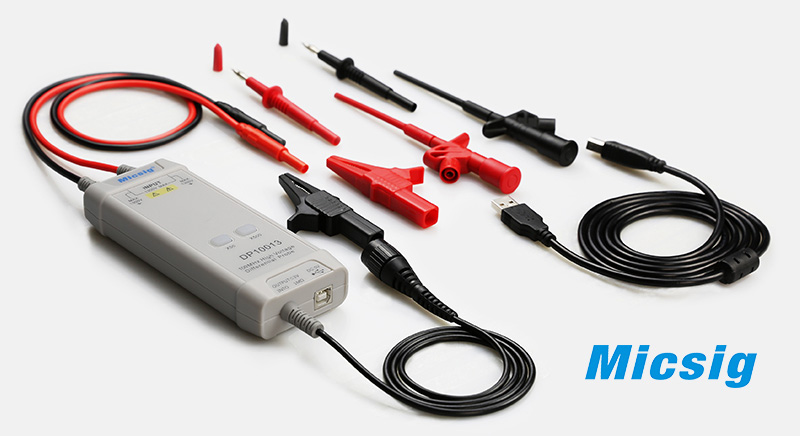

① Вход сигнала

② Индикаторы ослабления/Индикаторы перегрузки (мигание)

③ Выход сигнала

④ Вход питания

⑤ Выход питания

⑥ Насадка зажим типа "крокодил" (1 пара: красная и черная)

⑦ Насадка щуп (1 пара: красная и черная) НЕ ВХОДЯТ В КОМПЛЕКТ ПОСТАВКИ С 2023 ГОДА

⑧ Насадка зажим типа крючок (1 пара: красная и черная)

⑨ Кабель USB

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель Micsig DP20003 Micsig DP10013 Micsig DP10007
Полоса пропускания> 100 МГц 100 МГц 100 МГц
Время нарастания 3.5 нс 3.5 нс 3.5 нс
Коэффициент ослабления х200
х2000		 х50
х500		 х10
х100
Погрешность усиления ±2% ±2% ±2%
Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) 560 В (х200)
5600 В (х2000)		 130 В (х50)
1300 В (х500)		 70 В (х10)
700 В (х100)
Уровень шума, приведенный к входу <160 мВСКЗ (х200)
<920 мВСКЗ (х2000)		 <40 мВСКЗ (х50)
<230 мВСКЗ (х500)		 <15 мВСКЗ (х10)
<60 мВСКЗ (х100)
Ослабление синфазного сигнала >80 дБ (постоянный ток)
>60 дБ (100 кГц)
>50 дБ (1 МГц)		 >80 дБ (постоянный ток)
>60 дБ (100 кГц)
>50 дБ (1 МГц)		 >80 дБ (50 Гц) (постоянный ток)
>60 дБ (20 кГц)
>50 дБ (1 МГц)
Импеданс входа 50 МОм/1.25 пФ (дифференциальный режим);
25 МОм/2.5 пФ
(режим с одним заземленным входом)		 10 МОм/1 пФ (дифференциальный режим);
5 МОм/2 пФ
(режим с одним заземленным входом)		 8 МОм/1.25 пФ (дифференциальный режим);
4 МОм/2.5 пФ
(режим с одним заземленным входом)
Выходное напряжение <3 В <3 В <7 В
Сигнализация перегрузки мигающая подсветка кнопки мигающая подсветка кнопки мигающая подсветка кнопки
Питание постоянный ток, 5 В, питание USB постоянный ток, 5 В, питание USB постоянный ток, 5 В, питание USB
Потребляемая мощность 0.85 Вт 0.85 Вт 1.25 Вт

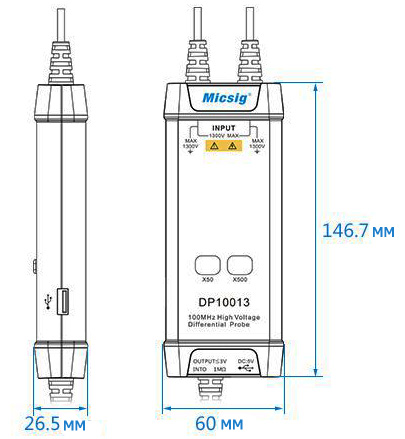

Размеры, мм 146x60x27 146x60x27 146x60x27
Длина входного кабеля около 45 см около 45 см около 45 см
Длина выходного кабеля около 90 см около 90 см около 90 см
