Новые модели анализаторов спектра от RIGOL Technologies, Inc.

31 мая 2016

В новую серию на данный момент входит две модели: Rigol DSA705 (от 100 кГц до 500 МГц) и Rigol DSA710 (от 100 кГц до 1 ГГц).

  • Полностью цифровые ПЧ фильтры
  • Диапазон частоты 100 кГц - 1 ГГц
  • -130 дБм – минимальный отображаемый средний уровень шумов (DANL), типовое
  • -80 дБн/Гц – минимальный фазовый шум (типовое) при отстройке от несущей 10 кГц
  • Погрешность по амплитуде <1.5дБ
  • 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
  • Расширенный набор измерительных функций (опция)
  • Набор фильтра электромагнитных помех и квази-пикового детектора (опция)
  • Программное обеспечение для компьютера PC (опция)
  • Набор для обучения RF TX/RX Training Kit (опция)
  • Обширный набор ВЧ-принадлежностей: кабели, адаптеры, аттенюаторы и т.п.
  • Широкий выбор интерфейсов – LAN, USB-host, USB-device, а также опция – GPIB.
  • Широкоэкранный 8 дюймовый дисплей (800×480)
  • Компактный дизайн и малая масса

Сравнительная таблица

Характеристики DSA815 DSA710 DSA705
Диапазон частоты от 9 кГц до 1.5 ГГц от 100 кГц до 500 МГц от 100 кГц до 1 ГГц
Фазовый шум SSB:
отстройка от несущей 10 кГц
отстройка от несущей 100 кГц

меньше -80 дБн/Гц
меньше -100 дБн/Гц, типовое

меньше -80 дБн/Гц
меньше -100 дБн/Гц, типовое

меньше -80 дБн/Гц
меньше -100 дБн/Гц, типовое
Наилучшее разрешение по частоте RBW (-3 дБ) 10 Гц 100 Гц 100 Гц
Разрешение по видео частоте VBW (-3 дБ) от 1 Гц до 3 МГц, с шагом 1, 3, 10 от 1 Гц до 3 МГц, с шагом 1, 3, 10 от 1 Гц до 3 МГц, с шагом 1, 3, 10
Минимальный отображаемый средний уровень шумов (DANL) 155 дБм (предусилитель вкл.)
-135 дБм (предусилитель выкл.)
-130 дБм (предусилитель вкл.)
-110 дБм (предусилитель выкл.)
-130 дБм (предусилитель вкл.)
-110 дБм (предусилитель выкл.)
Погрешность измерения амплитуды меньше 1.5 дБ меньше 1.5 дБ меньше 1.5 дБ
Дисплей 8 дюймов WVGA 8 дюймов WVGA 8 дюймов WVGA
Интерфейсы LAN, USB, USB-GPIB (опция) LAN, USB, USB-GPIB (опция) LAN, USB, USB-GPIB (опция)

ОСОБЕННОСТИ:

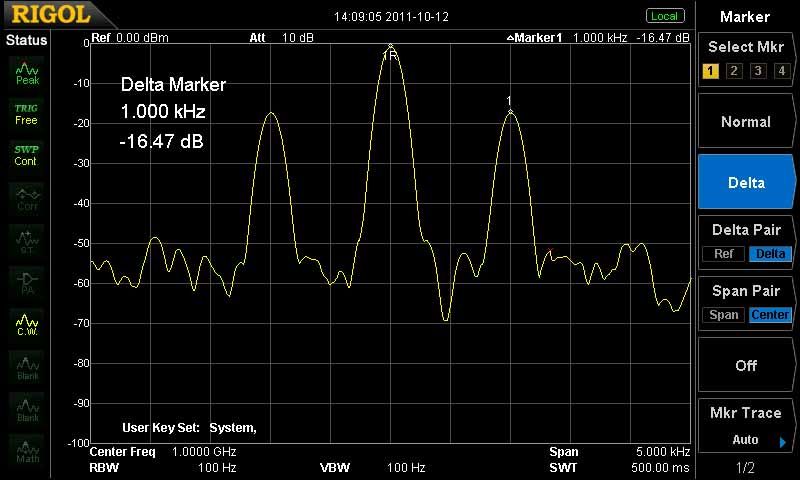

100 Гц – наилучшее разрешение по частоте RBW

100 Гц – наилучшее разрешение по частоте RBW
Установка минимального разрешения по частоте RBW позволяет легко зарегистрировать два соседних сигнала отличающихся только на 100 Гц.

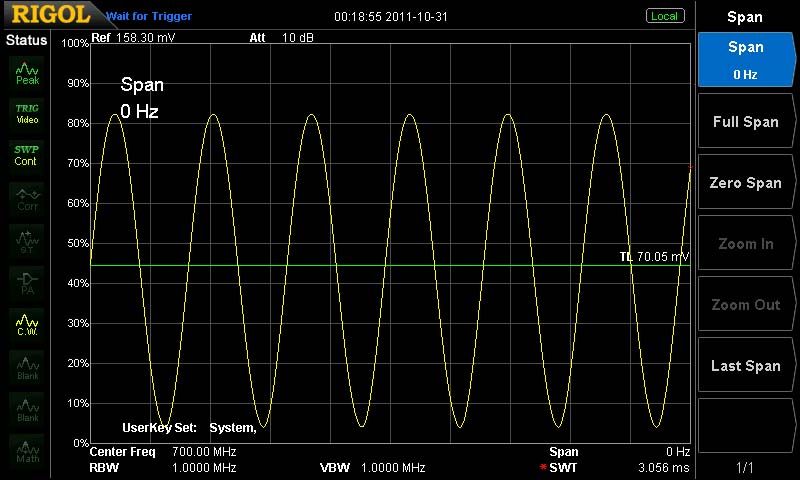

Функция нулевой полосы обзора

Функция нулевой полосы обзора
Возможность выделения огибающей сигнала путем демодуляции AM при нулевой полосе обзора.

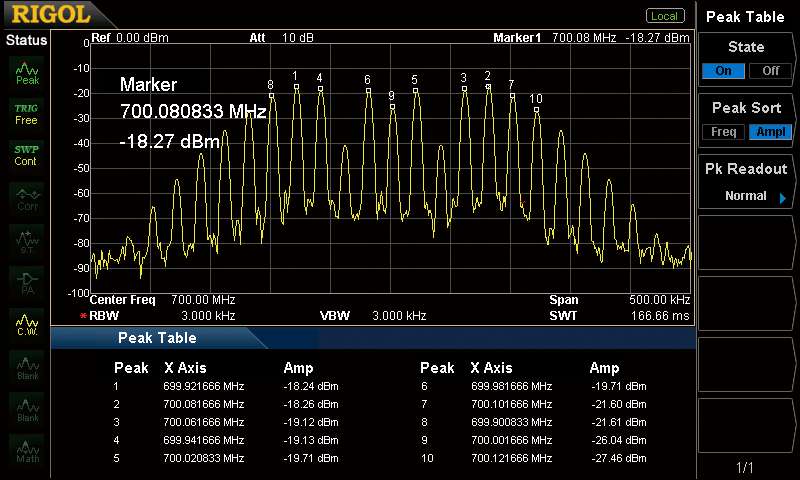

Функция формирования таблицы максимумов

Функция формирования таблицы максимумов
Позволяет сформировать таблицу, отображающую перечень до 10 максимумов с их параметрами (частота и амплитуда).

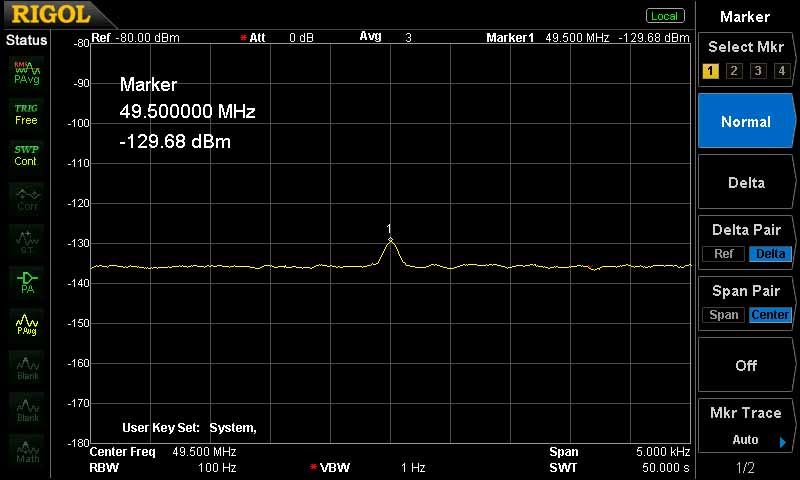

-130 дБм – отображаемый средний уровень шумов (DANL)

-130 дБм – отображаемый средний уровень шумов (DANL)
Отображаемый средний уровень шумов (DANL) -110 дБм (с предусилителем -130 дБм) позволяет измерять низкоуровневые сигналы.

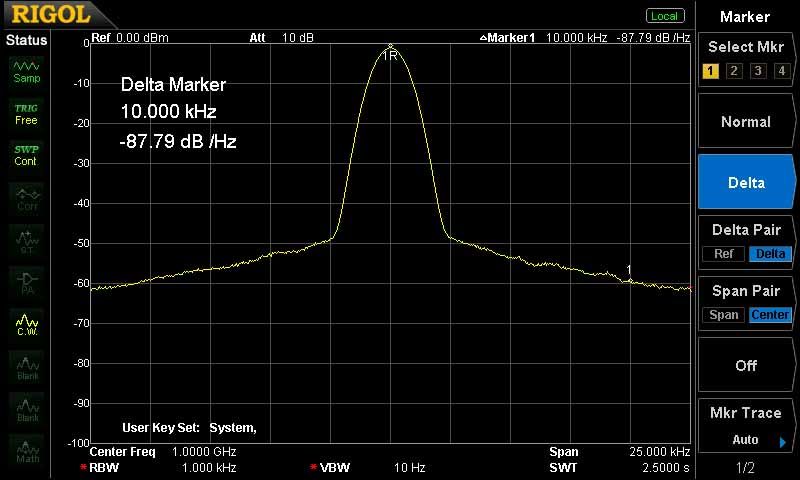

-80 дБн/Гц – фазовый шум (типовое) при отстройке от несущей 10 кГц

-80 дБн/Гц – фазовый шум (типовое) при отстройке от несущей 10 кГц
Низкий фазовый шум сигнала с одной боковой полосой позволяет легко измерять соседний низкоуровневый сигнал.

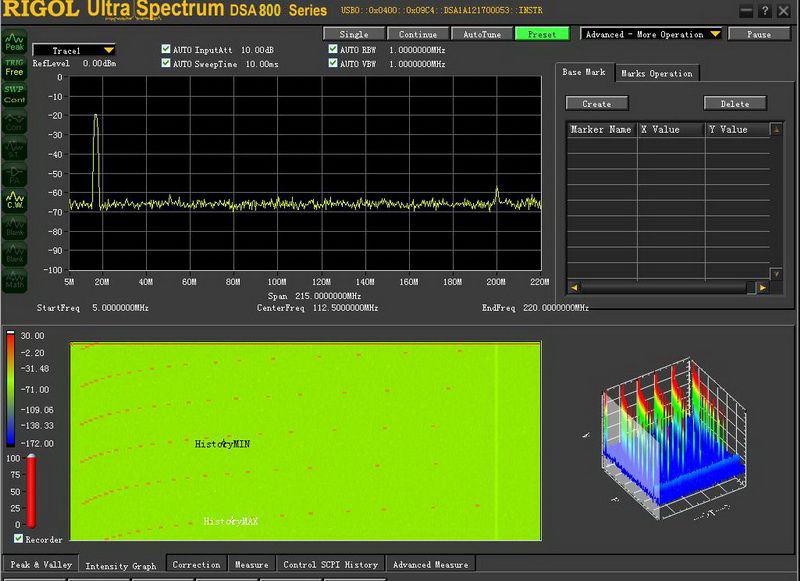

Мощное программное обеспечение (опция)

Мощное программное обеспечение (опция)
Программное обеспечение Ultra Spectrum позволяет с помощью персонального компьютера выполнять дистанционное управление и настройку любого анализатора спектра RIGOL, загружать в компьютер и анализировать данные измерений, выполняемых данным прибором. Программное обеспечение предоставляет мощный аппарат визуализации спектрограмм, например, график-"водопад".

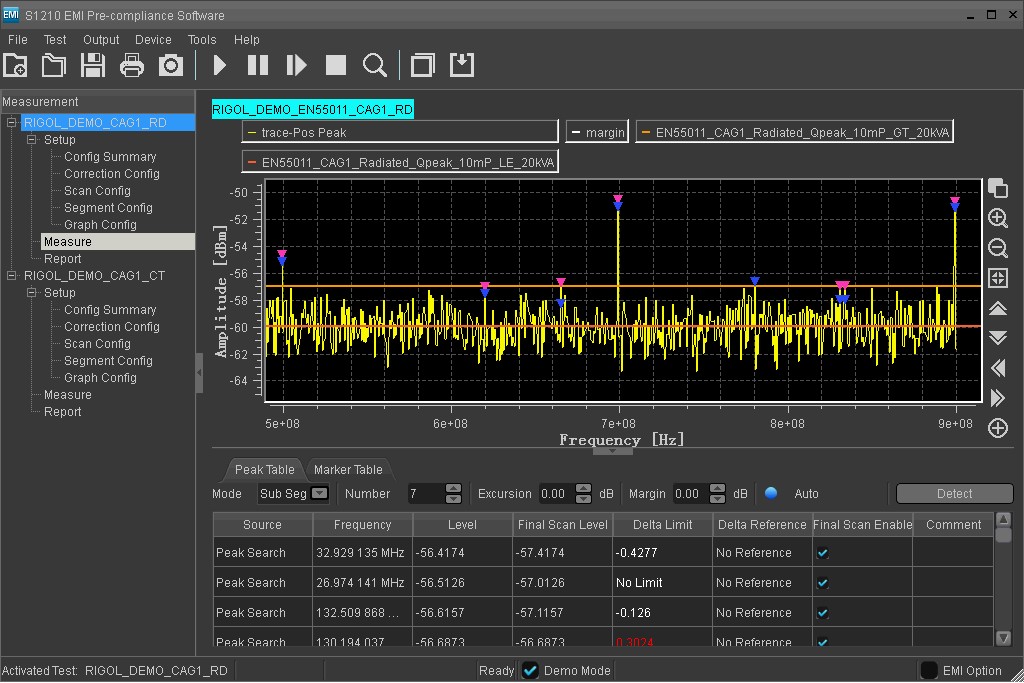

Функция программного обеспечения для поиска источника электромагнитного  излучения

Функция программного обеспечения для поиска источника электромагнитного излучения
Набор для этой функции поможет инженерам быстро локализовать проблемный участок в исследуемом изделии, а также выполнять оперативный контроль изделий в рамках проверки ЭМС.

Более подробные характеристики можно посмотреть, скачав техническое описание (DataSheet) на серию Rigol DSA700 на нашем сайте.
