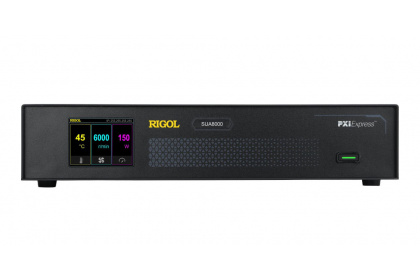

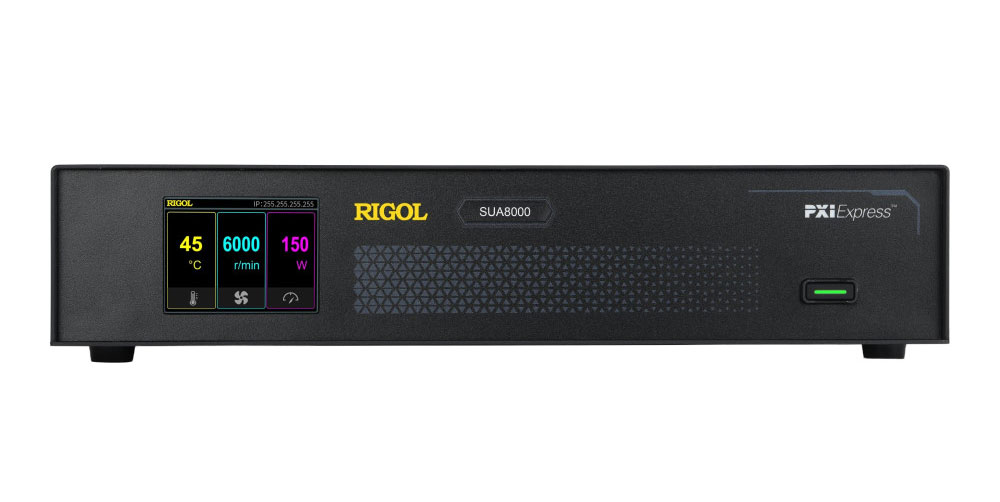

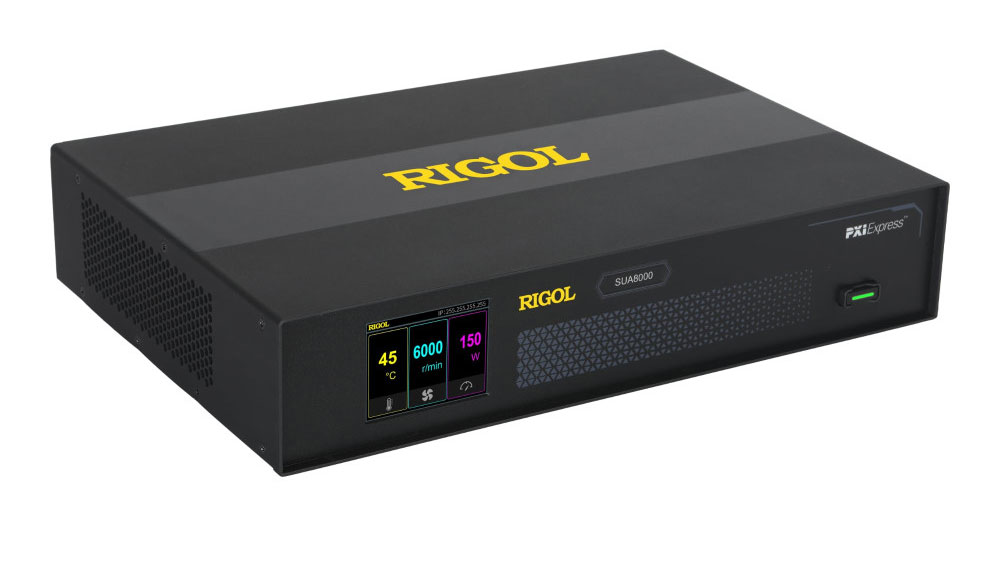

Цифровой приёмопередатчик Rigol SUA8304
На складе: отсутствует
№ 03766
Гарантия36 месяцев
Цифровые трансиверы серии SUA8000 объединяют в одном приборе функции генерации произвольных сигналов, сбора сигналов и регистрации сигналов, обеспечивая удобство работы по принципу «plug-and-play», высокую надежность и согласованность результатов благодаря стандартной готовой модульной конструкции. Благодаря сочетанию передовой технологии цифровых трансиверов с алгоритмами искусственного интеллекта данная серия эффективно генерирует, регистрирует и анализирует высокоскоростные сигналы, предоставляя при этом открытые интерфейсы для расширения функциональности и вторичной разработки силами пользователей. Ее комплексная программная платформа позволяет инженерам в таких областях, как дистанционное зондирование, промышленная метрология, автомобильная электроника и других, создавать автоматизированные рабочие процессы тестирования или индивидуальные решения. Лидирующая аппаратная производительность и интеллектуальные возможности прибора обеспечивают более точные и эффективные исследования, разработки и прикладное тестирование, ускоряя процесс внедрения инноваций.
Длительная синхронная работа множества устройств
Серия SUA8000 поддерживает синхронизированную работу более 100 приборов с исключительной долговременной стабильностью: задержка между каналами внутри одного устройства не превышает 1 пс, а синхронизация каналов между устройствами укладывается в 10 пс — этого достаточно для круглосуточной работы приёмопередающих антенных решёток. Такие превосходные временные характеристики значительно повышают когерентность системы, обеспечивая надёжную техническую поддержку для крупномасштабных распределённых приёмопередающих приложений.
Два варианта главного контроллера
Серия SUA8000 предлагает два варианта главного контроллера для различных задач: модуль управления на базе высокопроизводительного процессора V2000 для превосходных вычислений и планирования задач, а также модуль управления GPU-AI (версия G) на базе мощной платформы Orin AGX, оптимизированный для задач ИИ и глубокого обучения, способный обрабатывать сложный анализ данных и интеллектуальную обработку.
Массивная консоль управления
Серия SUA8000 использует веб-платформу управления UltraArray, обеспечивающую локальное и удалённое управление устройствами с удобством настоящего plug-and-play. Обширная библиотека встроенных API упрощает вторичную разработку: пользователи могут управлять приборами напрямую через интерфейс или использовать API для быстрой сборки и развёртывания кастомизированных систем, выполнения сложных задач и удовлетворения разнообразных потребностей приложений.
Высокая интеграция в компактном корпусе
Компактные устройства серии SUA8000 легко встраиваются в существующие системы, специализированные стенды или стеснённые многоуровневые конфигурации. В корпусе высотой 1,5U размещается до восьми каналов, поэтому в стандартную 32U стойку можно установить до 128 каналов — это максимально эффективно использует пространство и упрощает организацию рабочих мест в лабораториях, на производственных линиях и других объектах централизованного тестирования.
Решения для различных отраслей
От поиска астероидов в радиоастрономии и мониторинга частичных разрядов в энергосетях до тестирования промежуточных частот автомобильных радаров — инженеры доверяют RIGOL серии SUA8000. Точные тракты генерации и захвата сигнала в сочетании с интеллектуальной обработкой обеспечивают точные и эффективные результаты в требовательных исследовательских, промышленных и коммерческих задачах.
| Наименование параметра | Значение | ||||
| Количество выходных каналов AWG | 2 | ||||
| Количество каналов оцифровки (Digitizer) | 2 | ||||
| Генератор сигналов произвольной формы (AWG) | |||||
| Частота дискретизации | 8 Гвыб/с (8 GSa/s) | ||||
| Разрешение по вертикали | 14 бит | ||||
| Диапазон выходных частот (полоса пропускания) | DC – 3,5 ГГц | ||||
| Длина произвольной формы сигнала | 1 Гтчк/канал (1 Gpts/CH) | ||||
| Тип выхода | 50 Ом, несимметричный (Single-ended) | ||||
| Максимальная выходная амплитуда | 500 мВпп | ||||
| Точность установки амплитуды | ±2% от установленного значения | ||||
| Время нарастания/спада (20% – 80%) | < 120 пс @ 500 мВпп | ||||
| Развязка выхода (Coupling) | по постоянному току (DC) | ||||
| Выходной импеданс | 50 Ом ±2% | ||||
| Разъём | SMA | ||||
| Стабильность канала | ±1 пс @ 12 ч | ||||
| Динамический диапазон, свободный от паразитных составляющих (SFDR) @ 250 мВпп, без учёта гармоник, тип. |
Диапазон измерения: DC – 4 ГГц | DC – 1 ГГц | -70 дБн | ||
| 1 – 1,5 ГГц | -55 дБн | ||||
| 1,5 – 3 ГГц | -45 дБн | ||||
| 3 – 3,5 ГГц | -40 дБн | ||||
| Диапазон измерения: 4 – 8 ГГц | DC – 1 ГГц | -60 дБн | |||
| 1 – 1,5 ГГц | -60 дБн | ||||
| 1,5 – 3 ГГц | -45 дБн | ||||
| 3 – 3,5 ГГц | -45 дБн | ||||
| Гармонические искажения @ 250 мВпп |
Вторая гармоника (SHG) | DC – 1 ГГц | < -45 дБн | ||
| 1 – 2 ГГц | < -38 дБн | ||||
| 2 – 3,5 ГГц | < -33 дБн | ||||
| Третья гармоника (THG) | DC – 1 ГГц | < -55 дБн | |||
| 1 – 2 ГГц | < -40 дБн | ||||
| 2 – 3,5 ГГц | < -36 дБн | ||||
| Фазовый шум (тип.) | f = 100 МГц @ смещение 10 кГц | -138 дБн/Гц | |||
| f = 1 ГГц @ смещение 10 кГц | -117 дБн/Гц | ||||
| Интермодуляционные искажения (IMD) @ 250 мВпп |
100 МГц ± 1 МГц | -70 дБн | |||
| 1 ГГц ± 1 МГц | -50 дБн | ||||
| Каналы оцифровки (Digitizer) | |||||
| Частота дискретизации | макс. 4 Гвыб/с (4 GSa/s) | ||||
| Разрешение по вертикали | 14 бит | ||||
| Полоса пропускания | DC – 1,5 ГГц | ||||
| Максимальный диапазон входного напряжения | 1 Впп | ||||
| Точность измерения по постоянному току | ±5‰ | ||||
| Входной импеданс | 50 Ом ±2% | ||||
| Развязка входа (Coupling) | по постоянному току (DC) | ||||
| Разъём | SMA / RF интегрированный разъём | ||||
| Цифровая предварительная обработка | DDC, децимация, усечение | ||||
| Пропускная способность кэш-памяти | 32 ГБ/с | ||||
| Глубина кэш-памяти | 1 Гтчк/канал | ||||
| Режимы захвата (Acquisition Modes) | Кольцевой буфер (Ring Buffer), Непрерывный поток (Streaming) | ||||
| Динамический диапазон, свободный от паразитных составляющих (SFDR) @ 1 Впп, без учёта гармоник, тип. |
DC – 1500 МГц | -55 дБн | |||
| Гармонические искажения @ 1 Впп |
Вторая гармоника (SHG) | DC – 1 ГГц | -60 дБн | ||
| 1 – 1,5 ГГц | -55 дБн | ||||
| Третья гармоника (THG) | DC – 1 ГГц | -70 дБн | |||
| 1 – 1,5 ГГц | -65 дБн | ||||
| ENOB (эффективное число бит) @ -1 dBFs |
DC – 1500 МГц | 8 бит | |||
| Цифровой понижающий преобразователь (DDC) | |||||
| DDC | Точность частоты гетеродина смесителя | < 0,1 Гц | |||
| Коэффициент децимации | 4 Гвыб/с | 1×, 2×, 4×, 5×, 10×, 20× | |||
| 2 Гвыб/с | 1×, 2×, 5×, 10× | ||||
| 1 Гвыб/с | 1×, 5× | ||||
| Генератор форм сигнала | |||||
| Количество сегментов формы сигнала | 1 – 3 000 | ||||
| Длина сегмента | 16 квыб – 512 Мвыб Минимальная гранулярность: 32 выб |
||||
| Выходная последовательность (Output Sequence) | Выполнение шагов последовательности в заданном порядке | ||||
| Цикл (Loop) | От 1 до 232 раз или бесконечно | ||||
| Переход (Jump) | Прямой (Direct) | Немедленное выполнение шага в последовательности | |||
| Ожидание (Wait) | Ожидание внутреннего или внешнего триггера для выполнения шага | ||||
| Задержка (Delay) | Задержка перехода на определённое время между шагами | ||||
| Цифровой повышающий преобразователь (DUC) | |||||
| DUC | Точность частоты гетеродина смесителя | < 0,1 Гц | |||
| Коэффициент интерполяции | 8 Гвыб/с | 1×, 2×, 4×, 5×, 10×, 20× | |||
| 4 Гвыб/с | 1×, 2×, 4×, 5×, 10×, 20× | ||||
| 2 Гвыб/с | 1×, 2×, 5×, 10× | ||||
| Импорт файлов форм сигнала | |||||
| Поддерживаемые форматы | *.dat (бинарный) | int16, диапазон: -32768 … +32767 | |||
| float/double, диапазон: -1 … +1 | |||||
| *.csv | диапазон: -1 … +1 | ||||
| Последовательности форм сигнала | Построение сложных последовательностей на языке программирования NSWave | ||||
| Система синхронизации (Trigger System) | |||||
| Источник триггера | аналоговые каналы (1–8), внешний, внутренний | ||||
| Режимы триггера | одиночный, непрерывный | ||||
| Вход внешнего триггера | уровень: TTL 5 В, разъём SMA | ||||
| Выход триггера | уровень: TTL 5 В, разъём SMA | ||||
| Система тактирования (Clock System) | |||||
| Источник тактирования | 10 МГц – внешний вход 100 МГц – внешний вход 100 МГц – внутренний Внешний тактовый сигнал дискретизации |
||||
| Внутренний источник 100 МГц | частота | 100 МГц | |||
| точность | ±1 ppm | ||||
| температурная стабильность (-20°C … +70°C) | ±0,5 ppm | ||||
| старение | ±1 ppm/год | ||||
| Выход 100 МГц | уровень мощности | 0 дБм … +5 дБм | |||
| разъём | SMA, 50 Ом (ном.) | ||||
| Вход 100 МГц | уровень мощности | 0 дБм … +10 дБм | |||
| разъём | SMA, 50 Ом (ном.) | ||||
| Вход 10 МГц | уровень мощности | 0 дБм … +10 дБм | |||
| разъём | SMA, 50 Ом (ном.) | ||||
| Внешний тактовый сигнал дискретизации | частота | 1 ГГц … 8 ГГц | |||
| уровень мощности | 0 дБм … +10 дБм | ||||
| разъём | SMB, 50 Ом (ном.) | ||||
| Система управления (CPU Processor) | |||||
| Тип системы управления | CPU-controlled (управление центральным процессором) | ||||
| Процессор | AMD V2516, 6 ядер, 2,1 ГГц – 3,95 ГГц | ||||
| Память и накопитель | 32 ГБ DDR4-3200 (non-ECC), 512 ГБ SSD | ||||
| Операционная система | Linux | ||||

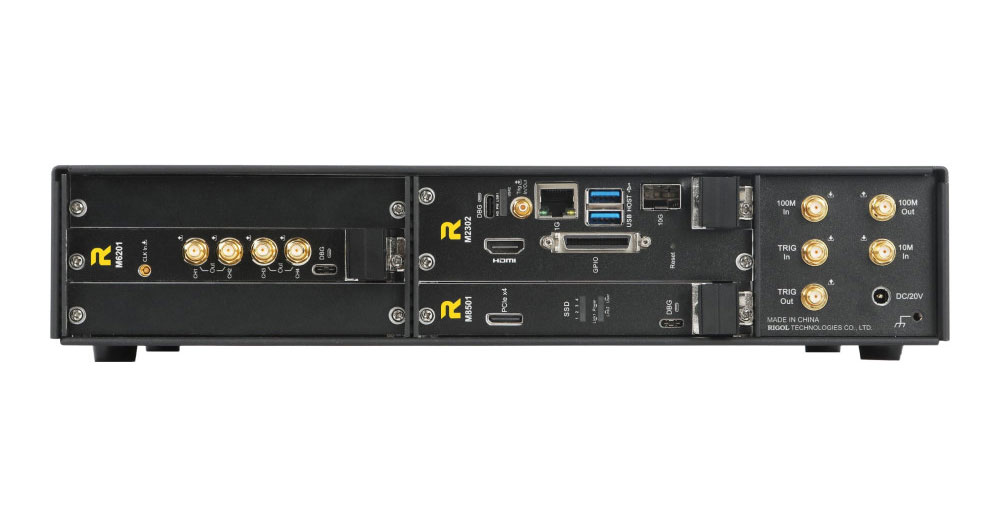

| Коммуникационные интерфейсы | |||||
| LAN | Электрический порт | RJ45, Ethernet 10/100/1000 BASE-T | |||
| Оптический порт | 10 Гбит, SFP+ | ||||
| Web-управление | Поддерживается (ввод IP-адреса в браузере) | ||||
| HDMI | HDMI 1.4b, тип A для подключения внешнего монитора |
||||
| USB 3.0 | 2 порта, тип A | ||||
| GPIO | RS232, RS422 | ||||
| Дисплей | 2,8" базовый индикатор состояния | ||||
| Электропитание | |||||
| Входной разъём | круглый разъём 5,5 мм | ||||
| Входное напряжение/ток | DC 19,5 В, 11,8 А | ||||
| Потребляемая мощность (тип.) | 180 Вт | ||||
| Условия эксплуатации и хранения | |||||
| Температурный диапазон | Рабочий | 0°C … +50°C | |||
| Хранения | -40°C … +70°C | ||||
| Относительная влажность | Рабочая | ≤90% (без конденсации) до +30°C | |||
| ≤75% (без конденсации) +30°C … +40°C | |||||
| ≤45% (без конденсации) +40°C … +50°C | |||||
| Хранения | ≤90% (без конденсации) до +65°C | ||||
| Высота над уровнем моря | Рабочая | до 3 000 м | |||
| Хранения | до 15 000 м | ||||
| Рекомендуемый интервал калибровки | 12 месяцев | ||||
| Механические характеристики | |||||
| Габариты (Ш × Г × В) | 340 мм x 235,5 мм x 68 мм | ||||
| Вес | ≤ 4,5 кг | ||||
| Монтаж в стойку | Монтажные аксессуары (опционально) | ||||
| Опции | |||||
| M8501 | Расширение памяти записи сигналов до 16 ТБ | ||||
| SUA8000-SQ | Расширенный режим последовательностей AWG | ||||
 |
