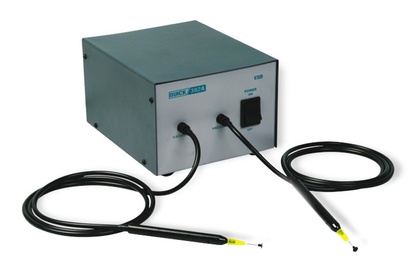

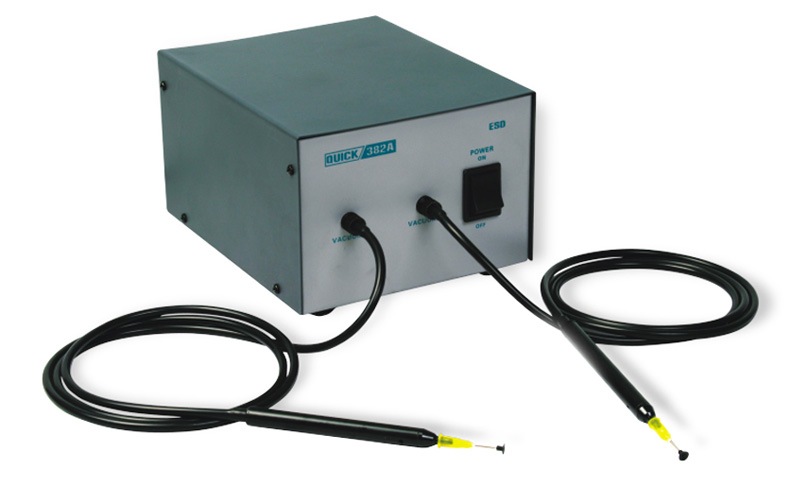

Двухканальный вакуумный пинцет Quick 382A: захват SMD-компонентов без прикосновения

Работа с мелкими SMD-компонентами — микросхемами, резисторами, конденсаторами, светодиодами — часто превращается в испытание. Пинцет оставляет следы, сжимает корпус, а иногда и срывает компонент с платы в самый неподходящий момент. Вакуумный пинцет Quick 382A решает эту проблему иначе: вместо механического зажима используется разрежение воздуха. Компонент просто «прилипает» к силиконовой присоске и удерживается без какого-либо давления. Это исключает риск повреждения корпуса, скола керамики или смещения контактов. Модель 382A — двухканальная версия: в одном корпусе работают два независимых пинцета, что позволяет двум операторам одновременно работать за одним столом, не мешая друг другу.

Технические характеристики Quick 382A

• Количество каналов — 2 (независимые)
• Потребляемая мощность — 10 Вт
• Тип насоса — диафрагменный
• Максимальное давление отсоса — 0.03 МПа (280 мм рт. ст.)
• Максимальный поднимаемый вес — до 120 г
• Материал насадок-присосок — токопроводящий силиконовый каучук
• Исполнение — ESD (антистатическое)
• Размеры пинцета — 185 (Д) × 157 (Ш) × 105 (В) мм
• Вес — около 2.5 кг
• Питание — 220 В

Размеры сменных насадок и присосок

• Длина ручки пинцета — 123 мм, внешний диаметр — 10 мм
• Длина гибкого шланга — 1100 мм, внешний диаметр — 6 мм
• Прямая насадка — внутренний диаметр 1.1 мм
• Изогнутая насадка — внутренний диаметр 1.45 мм
• Силиконовые присоски — диаметр 6 мм и 8 мм

Что умеет вакуумный пинцет Quick 382A

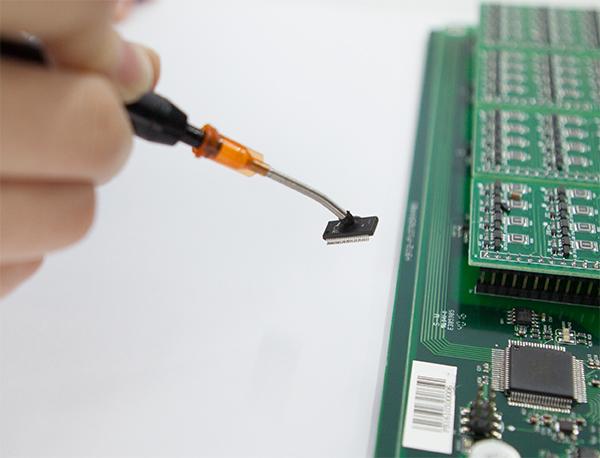

• Захват компонентов без механического контакта — в отличие от обычного пинцета, вакуумный захват не сжимает корпус и не оставляет следов. Это особенно важно для керамических конденсаторов, хрупких кристаллов и компонентов с тонкими выводами.
• Два независимых канала — каждый пинцет работает от своего канала, что позволяет двум операторам одновременно монтировать или демонтировать компоненты за одним столом. Для сборочных участков и мастерских это даёт реальную экономию времени.
• Диафрагменный насос с разрежением 0.03 МПа — обеспечивает стабильное удержание компонентов весом до 120 г. Этого достаточно для большинства SMD-компонентов, включая крупные микросхемы в корпусах QFP и BGA.
• Сменные насадки и присоски — в зависимости от размера и формы компонента можно подобрать подходящую насадку: прямую или изогнутую, с присоской 6 мм или 8 мм. Это расширяет диапазон задач от мелких резисторов 0402 до крупных микросхем.
• ESD-исполнение — ручка, наконечники и присоски изготовлены из антистатических материалов. Статический потенциал не накапливается на корпусе и не передаётся компоненту, что защищает чувствительные микросхемы от повреждения.
• Компактный корпус — станция занимает минимум места на рабочем столе, а пинцеты соединены с ней гибкими шлангами длиной 1100 мм, что обеспечивает свободу перемещения.

Где применяется Quick 382A

Вакуумный пинцет востребован везде, где приходится работать с мелкими компонентами:

• Монтаж и демонтаж SMD-компонентов — резисторов, конденсаторов, светодиодов, микросхем.
• Сборка печатных плат — установка компонентов перед пайкой, особенно при мелкосерийном и ремонтном производстве.
• Ремонт электроники — извлечение компонентов из труднодоступных мест, где пинцет не помещается.
• Работа с BGA-компонентами — вакуумный захват позволяет поднять чип после демонтажа, не касаясь его руками.
• Оптические и ювелирные работы — перемещение мелких деталей без следов и загрязнений.
• Учебные лаборатории — демонстрация монтажа SMD-компонентов без риска повреждения деталей.

Преимущества двухканальной модели

1. Два оператора — один прибор. В мастерских и на сборочных участках часто возникает ситуация, когда двум людям нужен вакуумный захват одновременно. Двухканальная модель решает это без покупки второго устройства.
2. Безопасность для компонентов. Вакуумный захват исключает механическое давление на корпус, что критично для керамических конденсаторов, кварцевых резонаторов и тонких кристаллов.
3. Универсальность насадок. Прямые и изогнутые насадки, присоски двух диаметров и сменные ручки позволяют адаптировать пинцет под конкретный тип компонента без покупки дополнительного оборудования.
4. ESD-защита. Все элементы, контактирующие с компонентом, изготовлены из антистатических материалов. Это обязательное требование для работы с современными микросхемами.
5. Простота использования. Не нужно регулировать силу сжатия или подбирать угол захвата — достаточно поднести насадку к компоненту и включить вакуум.
