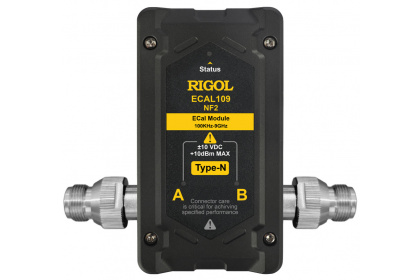

Модуль калибровки электронный Rigol ECAL109-NF2
На складе: отсутствует
№ 03758
Гарантия12 месяцев

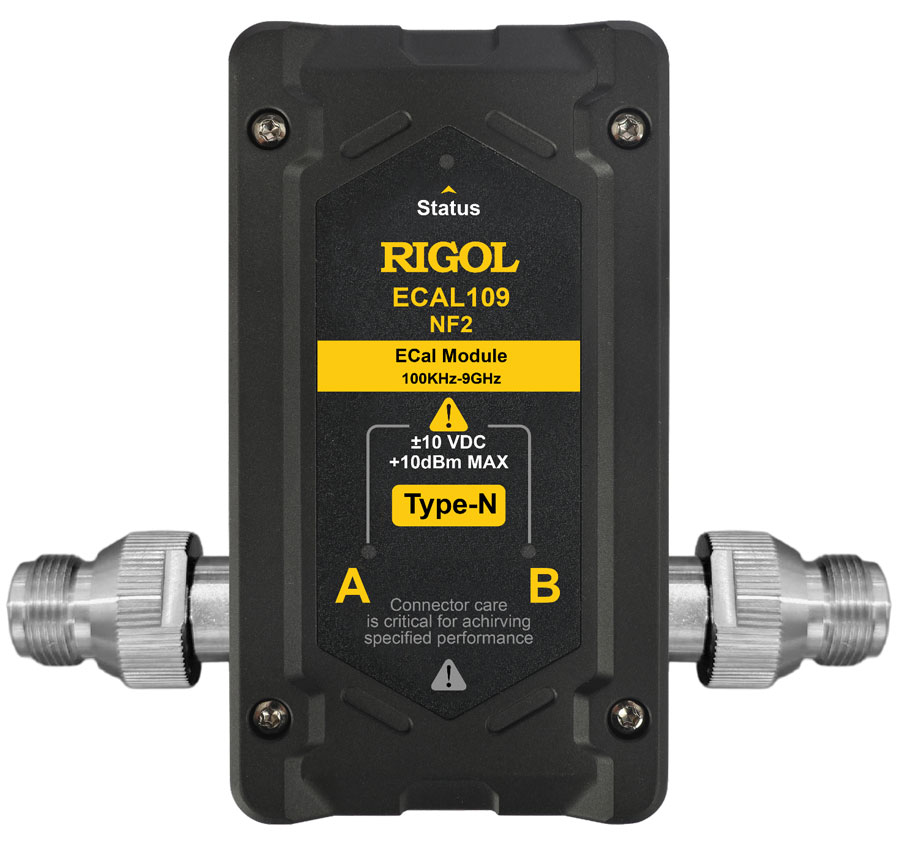

Модуль калибровки электронный ECAL109-NF2 - устройство для автоматизации калибровки векторных анализаторов цепей (ВАЦ), упрощает процесс, сокращает время настройки, минимизирует человеческий фактор.
Модуль ECal обеспечивает более простое управление, более высокую эффективность и большую надёжность по сравнению с механическим калибровочным модулем, требуя при этом меньшего количества подключений для завершения калибровки.
В состав модуля встроены: мера короткого замыкания (Short), мера холостого хода (Open), мера согласованной нагрузки (Load), переход (Thru). Модуль позволяет выполнить двухпортовую калибровку SOLT за одно подключение, что значительно эффективнее традиционных механических методов. ECAL109-NF2 подключается к ВАЦ через интерфейс USB, дальнейшее управление процессом калибровки осуществляется программно.
В памяти модуля хранятся индивидуально измеренные S-параметры каждого калибровочного элемента, что обеспечивает высокую точность и повторяемость результатов.
Эксплуатационные характеристики
Характеристики калиброванной системы¹
| Диапазон частот | 100 кГц – 10 МГц | 10 МГц – 4,5 ГГц | 4,5 ГГц – 9 ГГц |
|---|---|---|---|
| Направленность | 48 дБ | 48 дБ | 45 дБ |
| Согласование источника | 30 дБ | 30 дБ | 30 дБ |
| Согласование нагрузки | 45 дБ | 45 дБ | 40 дБ |
| Отслеживание передачи | ±0,06 дБ | ±0,1 дБ | ±0,15 дБ |
| Отслеживание отражения | ±0,15 дБ | ±0,18 дБ | ±0,25 дБ |
Технические характеристики модуля ECal
| Параметр | Описание |
|---|---|
| Диапазон частот | 100 кГц – 9 ГГц |
| Количество портов | 2 |
| Тип присоединительного разъёма | Type-N (F) 50 Ω |
| Максимальная входная мощность калибровки | -5 дБм |
| Максимальная мощность на порту | +10 дБм |
| Тип управляющего порта | USB |
| Рабочее напряжение | DC +5 В, 500 мА |
Механические характеристики
| Параметр | Описание |
|---|---|
| Габаритные размеры (Ш × В × Г) | 100 мм × 100,57 мм × 33 мм |
| Вес | 350 г (без упаковки) |
| Язык | Версия | Размер и тип | |||
|
