RIGOL Technologies разработала электронную нагрузку

09 июня 2017

Rigol DL3021 | Rigol DL3021A | Rigol DL3031 | Rigol DL3031A

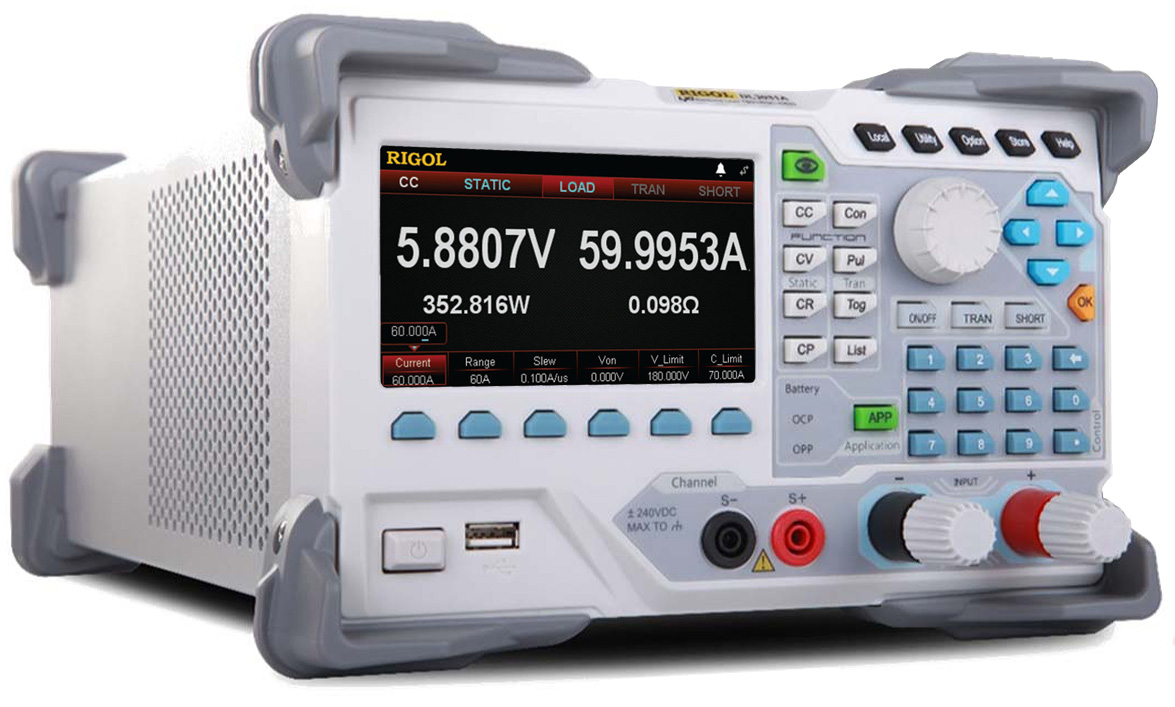

программируемые электронные нагрузки Rigol серии DL3000

Rigol cерии DL3000 - программируемые электронные нагрузки постоянного тока.

  • Rigol DL3021/DL3021A: одноканальная, 150 В/40 А, максимальная мощность до 200 Вт
  • Rigol DL3031/DL3031A: одноканальная, 150 В/60 А, максимальная мощность до 350 Вт
  • Динамический режим: до 30 кГц
  • Регулируемая скорость нарастания тока: от 0.001 до 5 А/мкс
  • Наилучшее разрешение: 0.1 мВ, 0.1 мА
  • ЖК-дисплей·4.3 дюйма TFT, возможность одновременного отображения нескольких параметров и состояний
  • Защита от перегрузки по напряжению, по току, по мощности, от перегрева, от напряжения другой полярности
  • 4 статических режима: постоянный ток (CC), постоянное напряжение (CV), постоянное сопротивление (CR), постоянная мощность (CP)
  • 4 динамических режима: непрерывный, импульсный, переключение, по списку
  • Возможность программирования до 512 шагов
  • Функции проверки батареи, проверки защиты от перегрузки по току (OCP), проверки защиты от перегрузки по мощности (OPP) и т.д.
  • Функция проверки на короткое замыкание
  • Функция сохранения настроек при выключении питания
  • Встроенные коммуникационные интерфейсы RS232/USB/LAN
  • Модуль USB-GPIB (опция)

программируемые электронные нагрузки Rigol серии DL3000

Особенности программируемых электронных нагрузок постоянного тока Rigol серии DL3000

Rigol dl3000 - динамический режим до 30 кГц

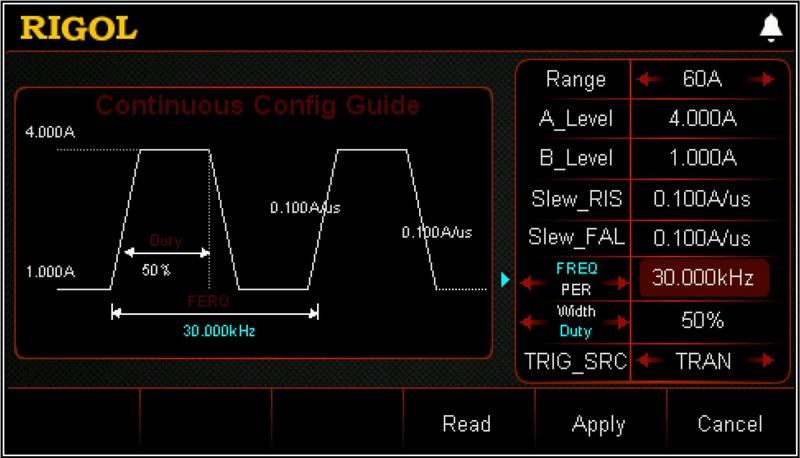

Динамический режим до 30 кГц
Функция проверки переходным процессом позволяет электронной нагрузке Rigol периодически переключиться между двумя уровнями настроек (A-Level и B-Level). Это позволяет выполнять проверку переходных характеристик проверяемого объекта. Частота переключения может достигать 30 кГц. Кроме того, экранный интерфейс электронной нагрузки позволяет формировать параметры настроек в списке и одновременно в реальном времени наблюдать в левой части экрана графическое отображение процесса.



Rigol DL3000 - скорость нарастания тока до 5 А/мкс

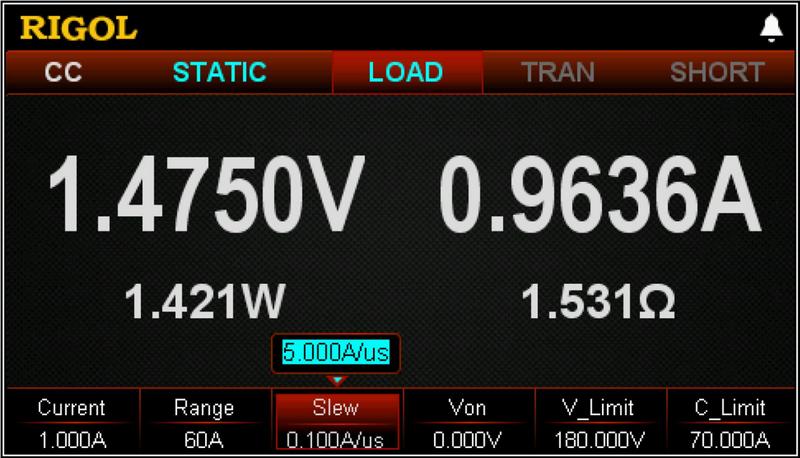

Скорость нарастания тока до 5 А/мкс
Скорость нарастания тока определяется как скорость перехода от одного установленного уровня до другого. Можно установить фактическую длительность переходного процесса изменением скорости нарастания тока. Скорость нарастания тока регулируется от 0.001 до 5 А/мкс.



Rigol DL3000 - развитая функция программирования

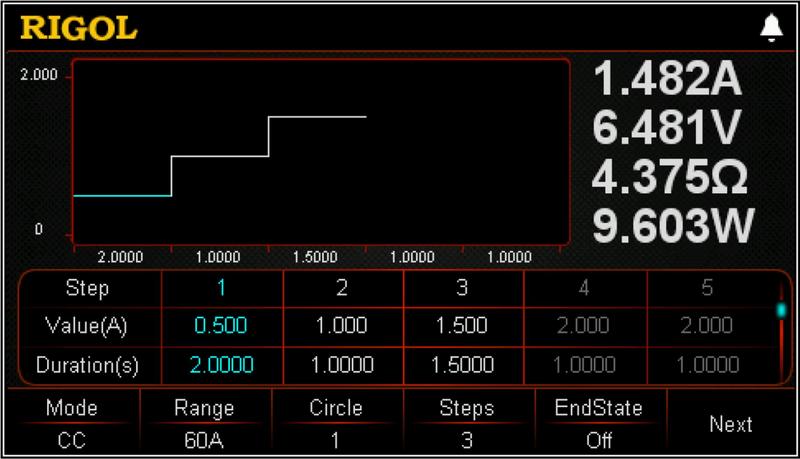

Развитая функция программирования
Эта функция позволяет воспроизводить сложные испытательные процессы, путем выполнения программируемой последовательности, в которой редактируются значения установок для каждого шага, длительность его выполнения и скорость нарастания (скорость нарастания можно редактировать только для режима постоянного тока (CC)).



Rigol DL3000 - мощная функция отображения

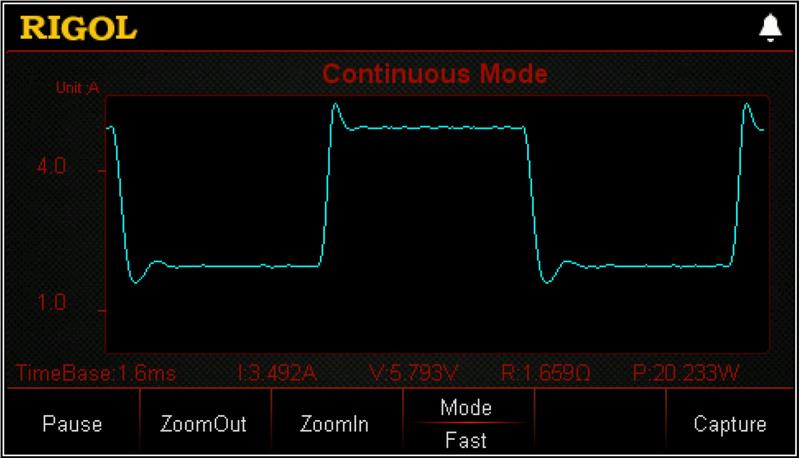

Мощная функция отображения
Электронный нагрузка Rigol обеспечивает функцию отображения формы сигнала и поддерживает следующие операции управления: временная остановка отображения, растяжка и сжатие формы сигнала, регистрация формы сигнала. Позволяет в динамике наблюдать тенденцию изменений параметров.

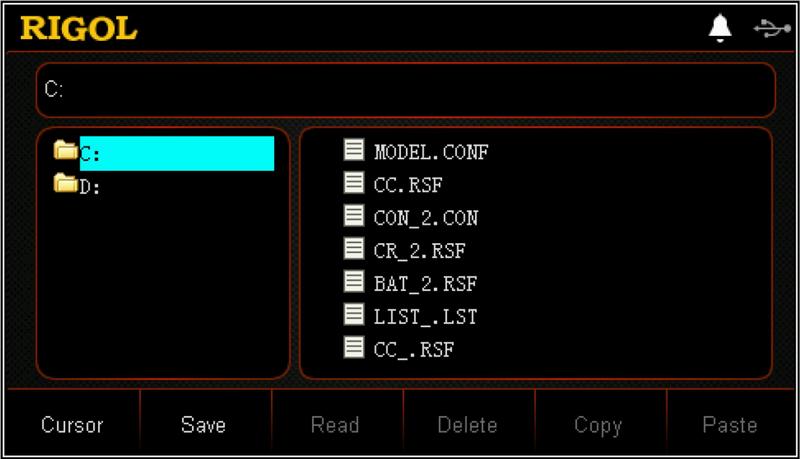

Rigol DL3000 - сохранения в файл и загрузка

Легкая в использовании функция сохранения в файл и загрузки
Электронная нагрузка Rigol позволяет сохранять различные типы файлов, как во внутреннюю память, так и на внешнее устройство. При необходимости эти файлы могут быть загружены.



Защита от перегрузки со звуковой индикацией
При срабатывании защиты от перегрузки по напряжению, по току, по мощности, от перегрева или от смены полярности напряжения электронная нагрузка Rigol автоматически немедленно отключит свой вход и прекратит снижение сопротивления. При этом на дисплее будет отображено соответствующее короткое сообщение.

Краткая видеопрезентация электронных нагрузок Rigol серии DL3000:



Серия Rigol DL3000 имеет режим проверки аккумулятора (батареи), позволяющий выполнить его полный разряд для оценки емкости в мА•ч и времени работы:



Динамический режим в электронных нагрузках Rigol серии DL3000:



Статический режим в электронных нагрузках Rigol серии DL3000:

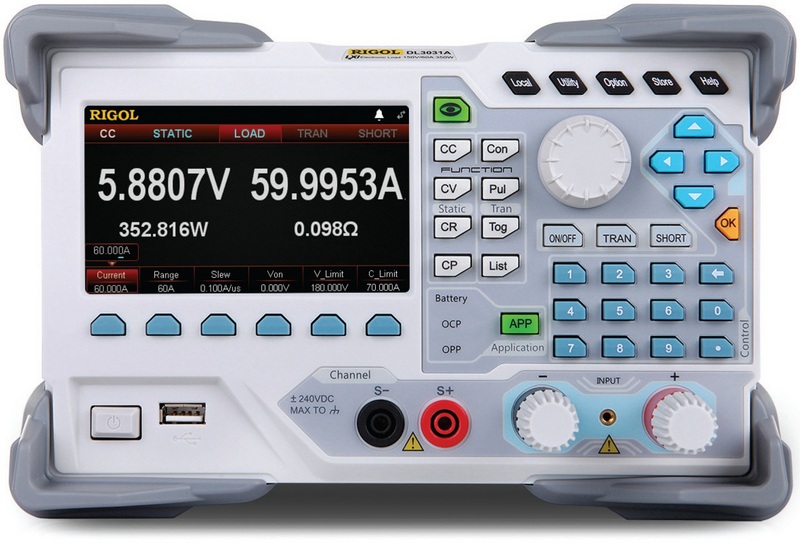

Электронная нагрузка Rigol DL3031a, элементы управления

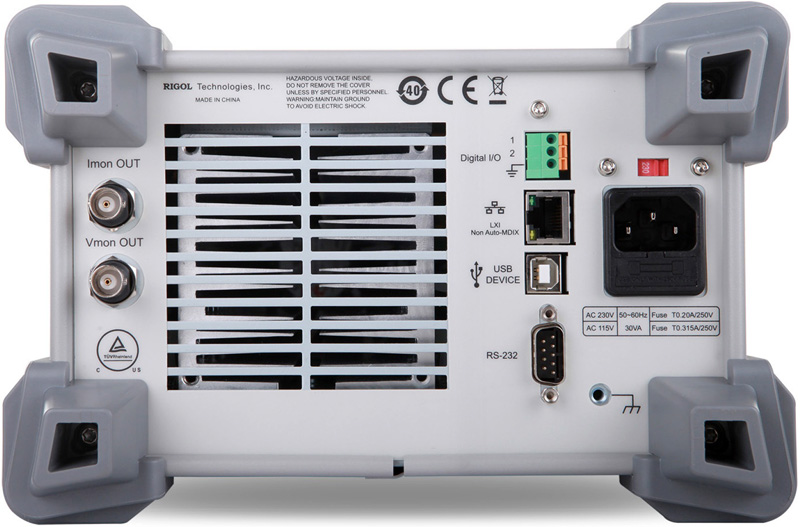

Электронная нагрузка Rigol DL3031a, интерфейсы
