Новая серия генераторов сигналов RIGOL DG900 и DG800

14 ноября 2018

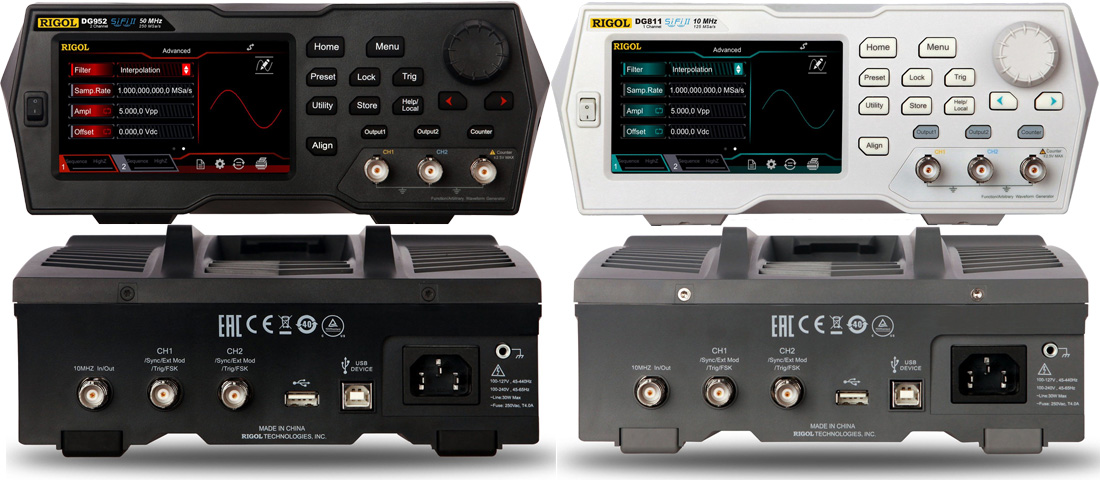

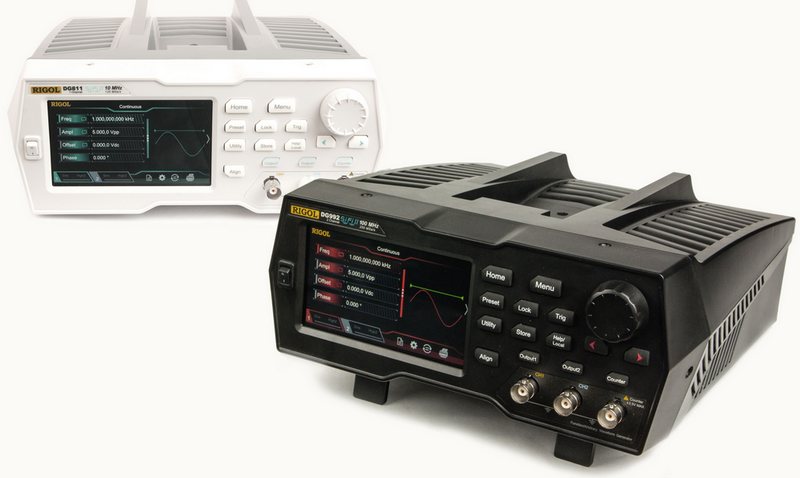

Универсальные генераторы сигналов произвольной формы Rigol DG800 и DG900

Rigol DG992 | Rigol DG972 | Rigol DG952 | Rigol DG832 | Rigol DG831 | Rigol DG822 | Rigol DG821 | Rigol DG812 | Rigol DG811



  • Уникальная технология SiFi II (Signal Fidelity II): поточечная генерация сигнала произвольной формы; восстановление сигнала без искажения; регулировка и точность частоты дискретизации; неустойчивость фазы для любой формы сигнала (включая синус, импульсный и т.п.) меньше 200 пс
  • 16 млн. точек длина записи на каждый канал для сигнала произвольной формы (для серии DG800 память 2 млн. точек в стандартной комплектации и 8 млн. точек с опцией DG800-ARB8M)
  • Двухканальный сигнал с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала (для одноканальных моделей DG811, DG821, DG831 доступна опция активации второго канала - DG800-DCH)
  • Высокая стабильность частоты: ±1 промилле; низкий фазовый шум: -105 дБн/Гц
  • Встроенный генератор гармоник (до 8-й гармоники)
  • Встроенный 7-разрядный полнофункциональный частотомер до 240 МГц
  • До 160 встроенных форм сигнала произвольной формы, включая общие сигналы для инженерии, медицинской электроники, автомобильной электроники, математические функции и для других различных областей науки и техники
  • Частота дискретизации до 250 МГц (для серии DG800 - до 125 МГц), вертикальное разрешение 16 бит
  • Функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера
  • Разнообразие возможностей аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, PSK и PWM
  • Функция объединения сигналов в стандартной комплектации, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала
  • Функция отслеживания канала в стандартной комплектации, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя
  • Интерфейс USB Host&Device в стандартной комплектации, поддержка адаптера USB-GPIB
  • 4.3'' TFT цветной сенсорный экран
  • Поддержка выходов: RS232, PRBS и двухтональный





Характеристики и особенности универсальных генераторов сигналов Rigol серий DG800 и DG900:

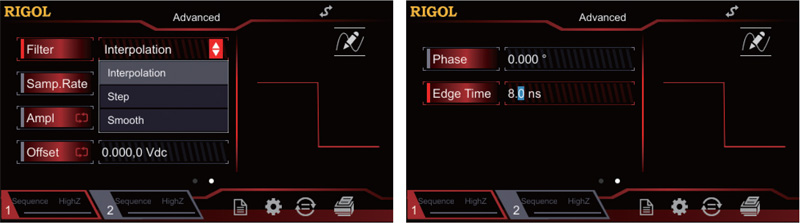

Уникальная технология SiFi II
Поточечная генерация сигнала произвольной формы без искажения. По сравнению с поколением SiFi новая технология SiFi II включает множественные фильтры, поддерживая динамическую регулировку времени фронта.

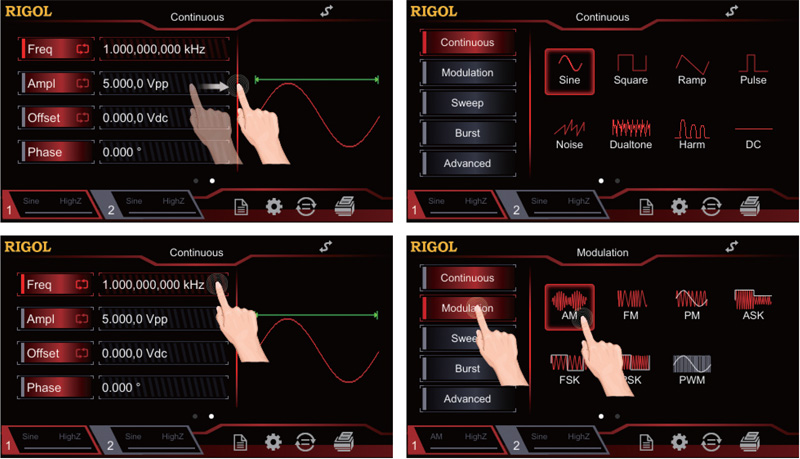

Сенсорный дизайн пользовательского интерфейса
Предлагаем абсолютно новый опыт работы интерфейса пользователя, поддержка касаний и перетаскивания пальцами. Возможность ввода параметров с помощью клавиатуры.

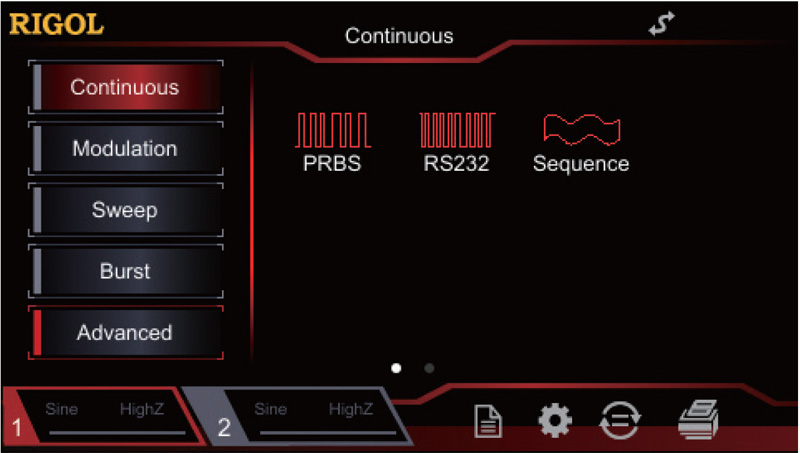

Расширенные возможности выхода
Поддержка получения на выходе псевдослучайной двоичной последовательности (PRBS) или редактируемого пользователем шаблона сигнала RS232.

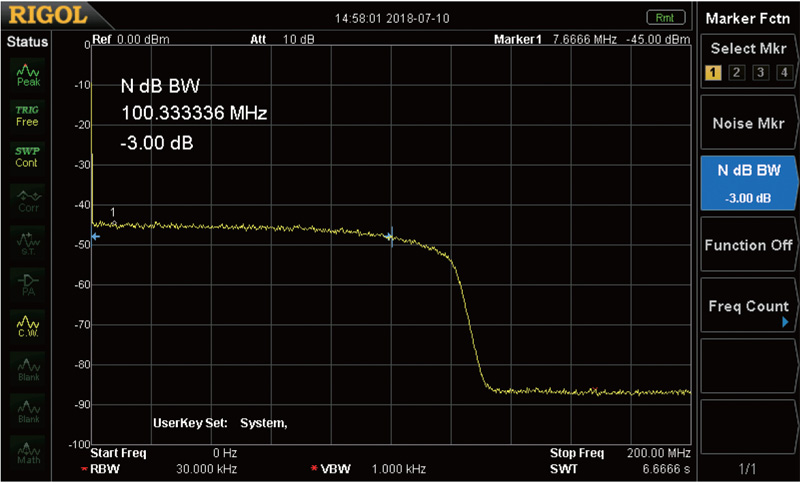

Белый гаусов шум с полосой 100 МГц

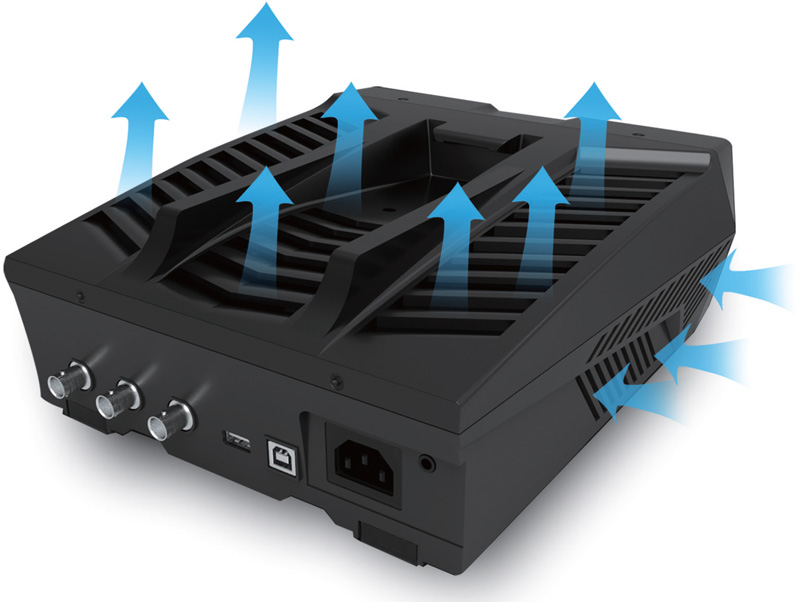

Естественный теплообмен без вентилятора. Полное отсутствие шума при работе прибора
Инновационная конструкция теплообмена прошла строгие испытания при имитации сложных условий окружающей среды для обеспечения надежной работы аппаратуры.

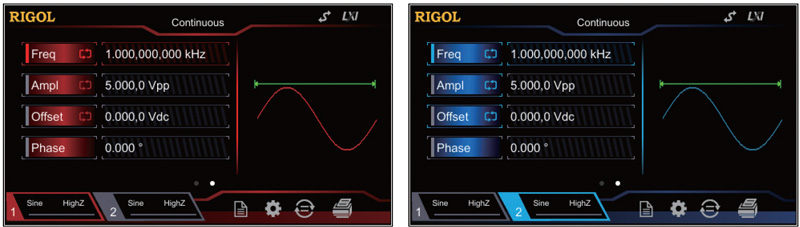

Два канала с аналогичными возможностями

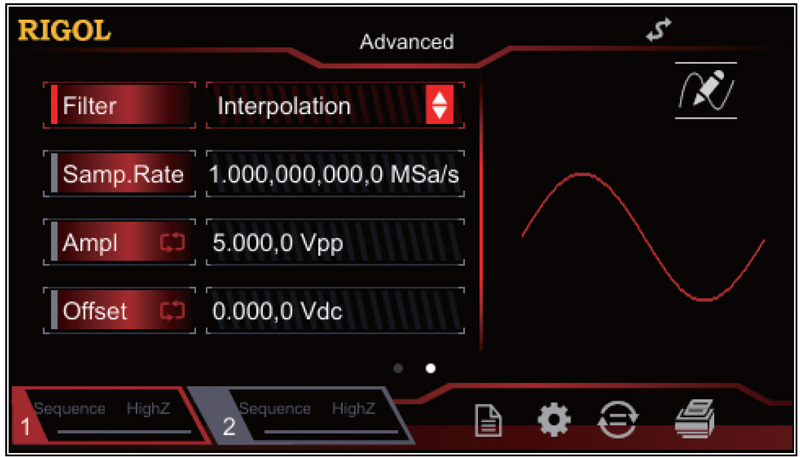

Функция генерации сигнала произвольной формы с уникальной технологией SiFi II




160 встроенных форм сигнала

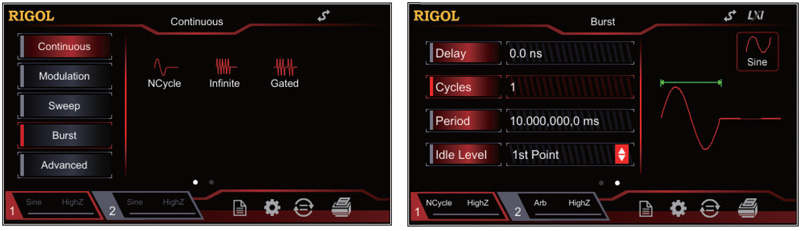

Функция генерации пачки

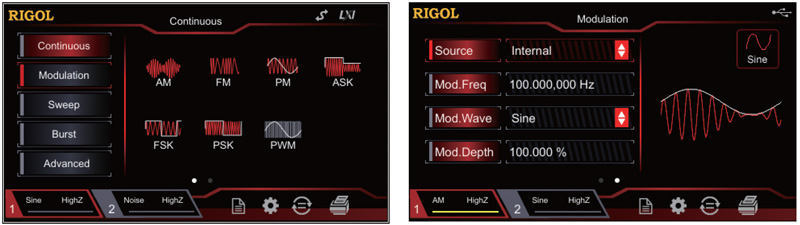

Разнообразие видов аналоговой и цифровой модуляции

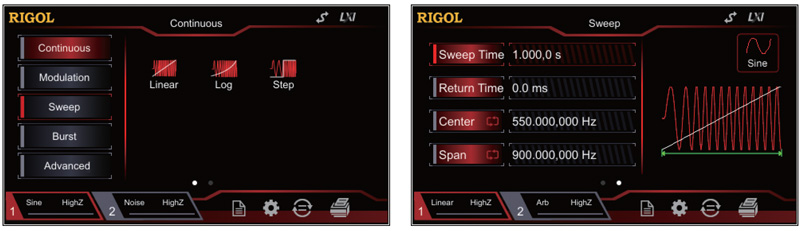

Функция свип-генератора

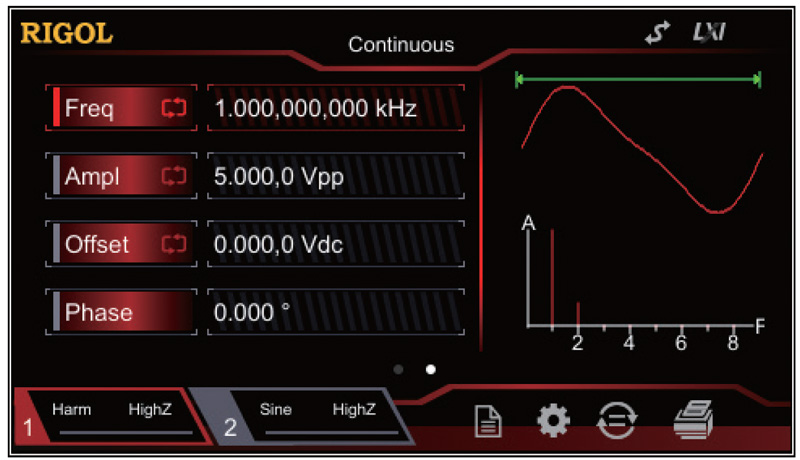

Функция генератора гармоник в стандартной комплектации

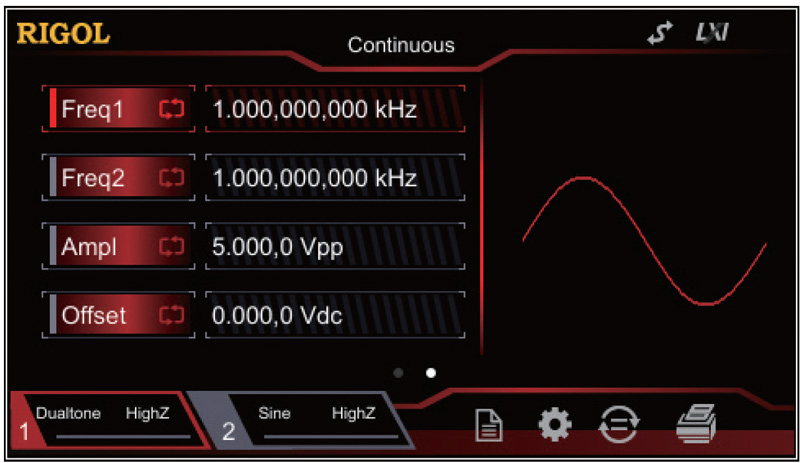

Функция генератора двухтонального сигнала

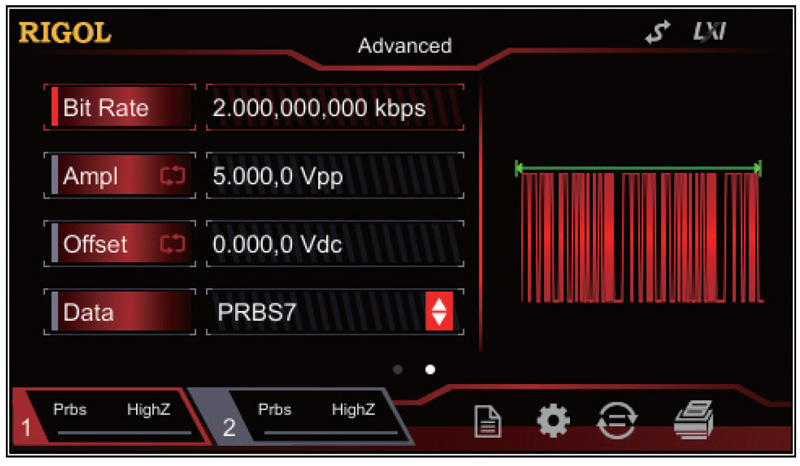

Функция генерации псевдослучайной двоичной последовательности (PRBS)

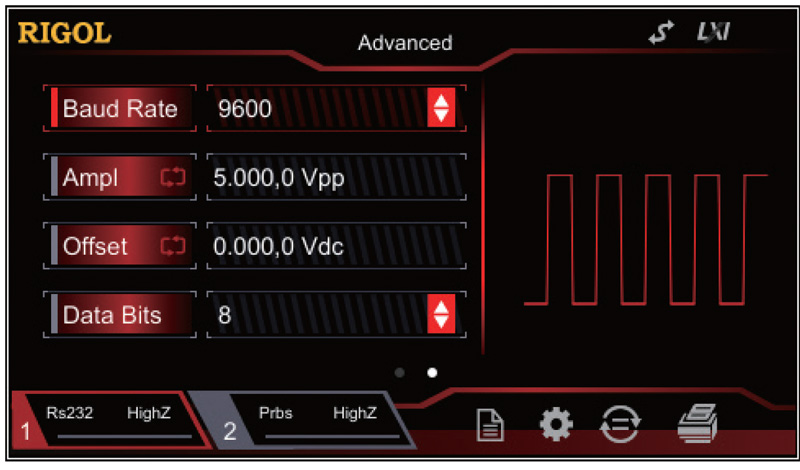

Функция генерации сигнала RS232

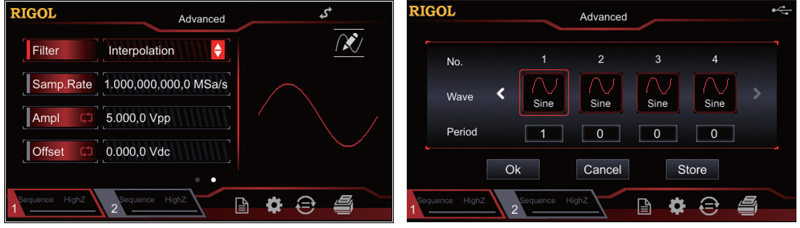

Функция генерации последовательности

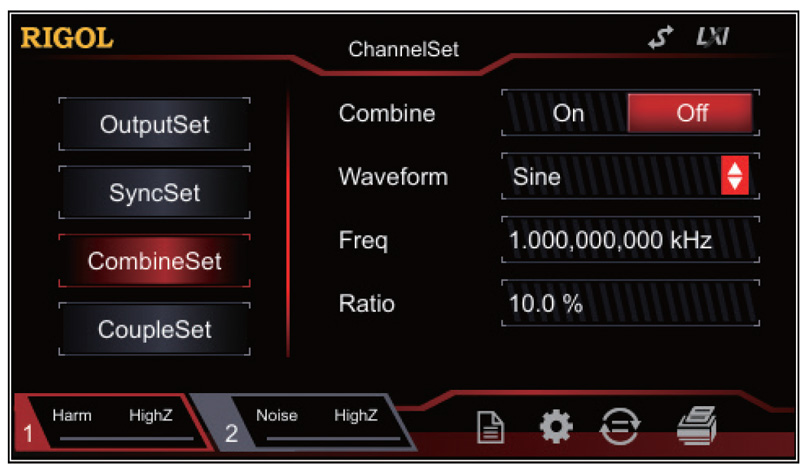

Функция комбинации форм сигналов

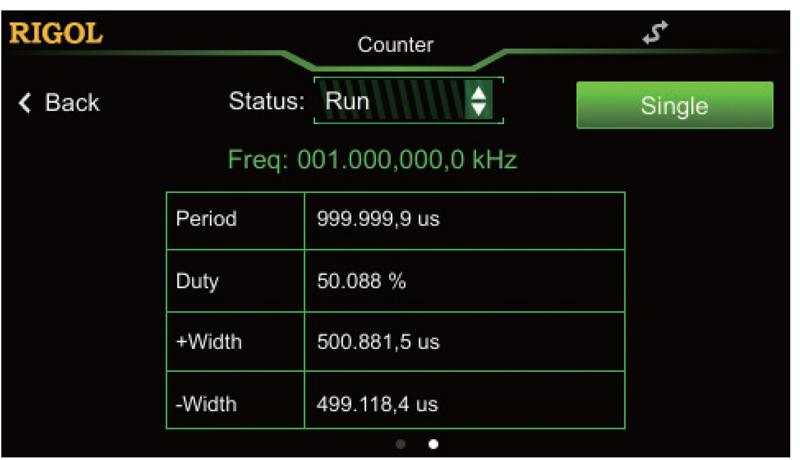

Встроенный 7-разрядный частотомер с диапазоном частот от 1 мкГц до 240 МГц

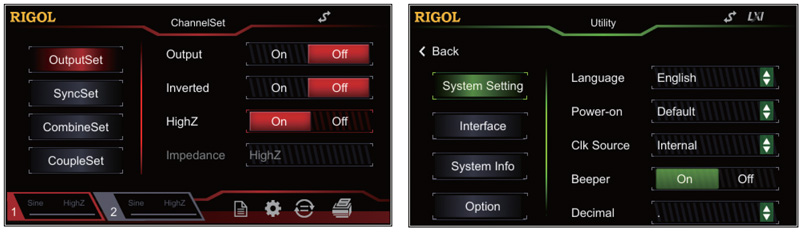

Настройки канала и настройки системы

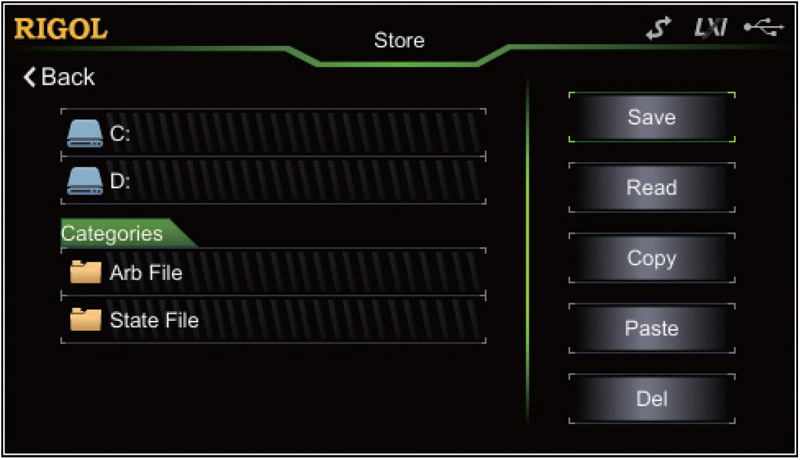

Файловый менеджер



Техническое описание на генераторы сигналов Rigol серии DG800
Техническое описание на генераторы сигналов Rigol серии DG900
Инструкция на генераторы сигналов Rigol серии DG800
Инструкция на генераторы сигналов Rigol серии DG900
