Rigol запускает в производство новую серию осциллографов – DS70000

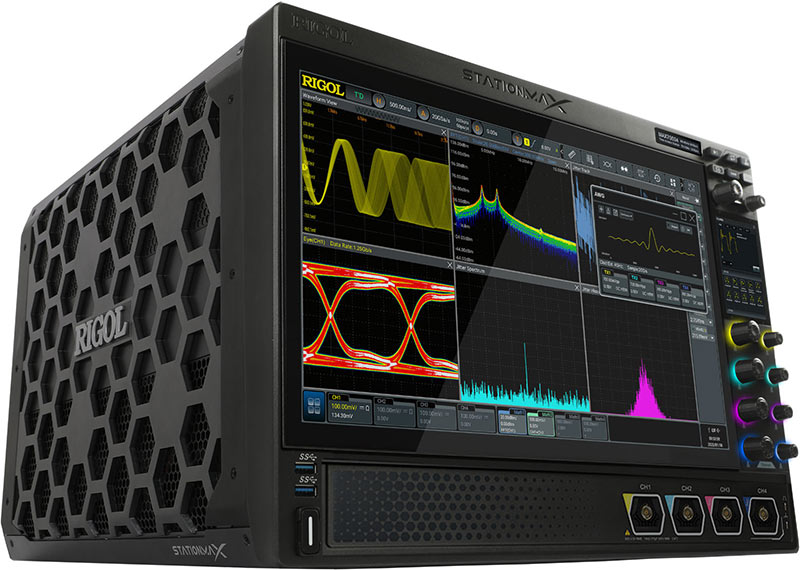

Компания Rigol Technologies представляет многофункциональные осциллографы высокого класса серии DS70000 (ГОСРЕЕСТР №88736-23 до 10.04.2028) с полосой пропускания до 5 ГГц.
Серия осциллографов Rigol DS70000 реализована по архитектуре UltraVision III, обеспечивающей более высокую частоту дискретизации, увеличенную глубину памяти, более высокую скорость захвата осциллограмм и лучшее разрешение по вертикали по сравнению с предыдущими моделями.
Технические характеристики осциллографов серии DS70000:
- Максимальная частота дискретизации – 20 Гвыборок/с
- Количество входных аналоговых каналов - 4
- Полоса пропускания – 3 ГГц (Rigol DS70304) и 5 ГГц (Rigol DS70504)
- Максимальная глубина памяти до 2 Г точек (опционально). Стандартная глубина памяти 500М точек.
- Скорость обновления сигналов – 1 000 000 осц./с
- Разрешение по вертикали – от 8 бит до 16 бит
- Функция анализа спектра в реальном времени (RTSA) (опционально)
- Диагональ сенсорного дисплея c регулируемым углом наклона – 15.6 дюйма (40 см)
- Диагональ дополнительного дисплея – 3.5 дюйма (8.9 см)
- Поддержка SCPI команд
Программное приложение для построения глазковой диаграммы в реальном времени и измерений джиттера (опционально)

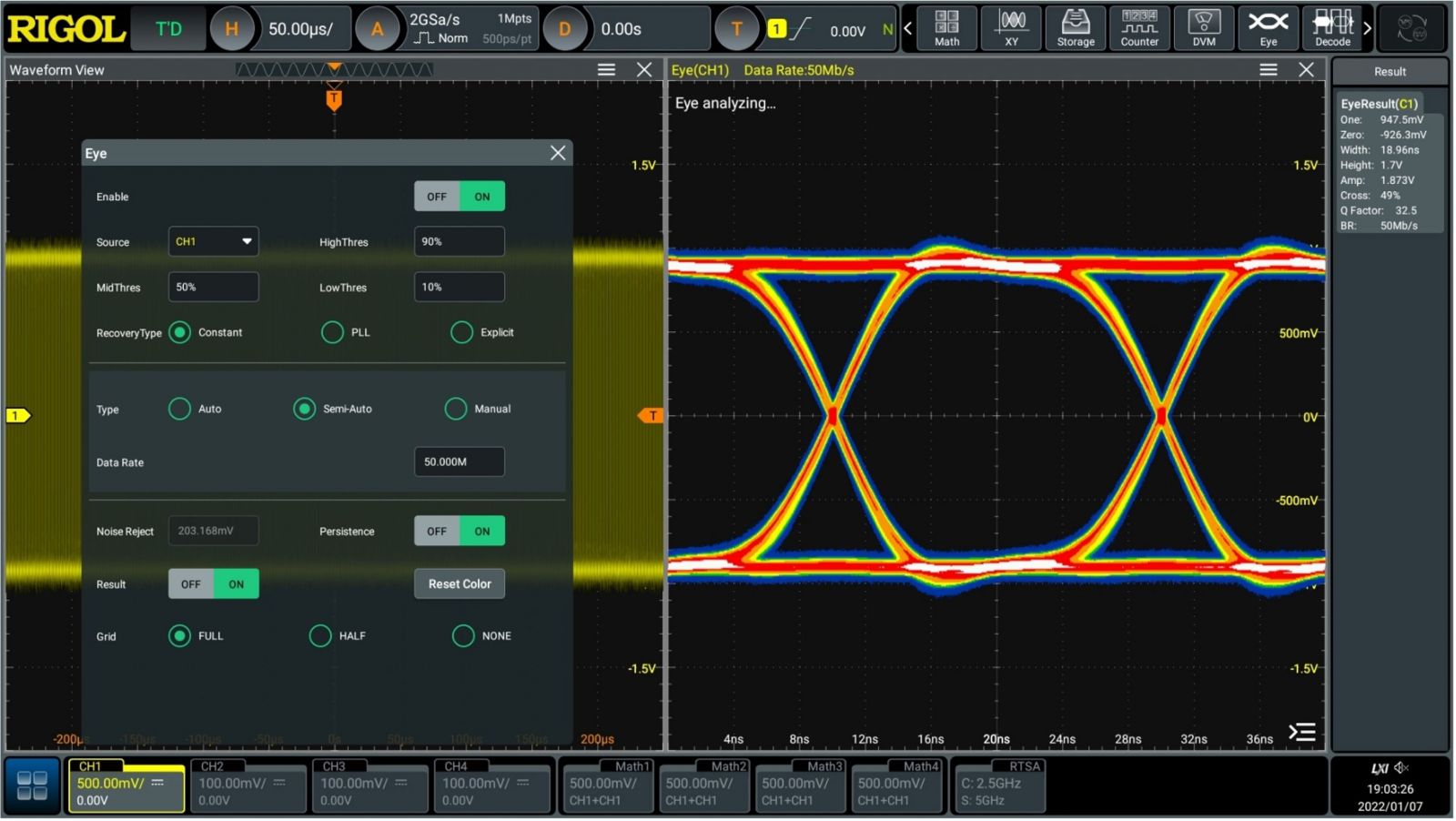

Отлаживайте тонкие влияния во времени в ваших устройствах с высокой тактовой частотой и цифровых линиях передачи данных путем визуального выявления источников ошибки с помощью глазковой диаграммы, гистограммы и тренда джиттера. Объедините эти инструменты визуализации с непосредственными измерениями наиболее распространенных параметров джиттера и глазка.

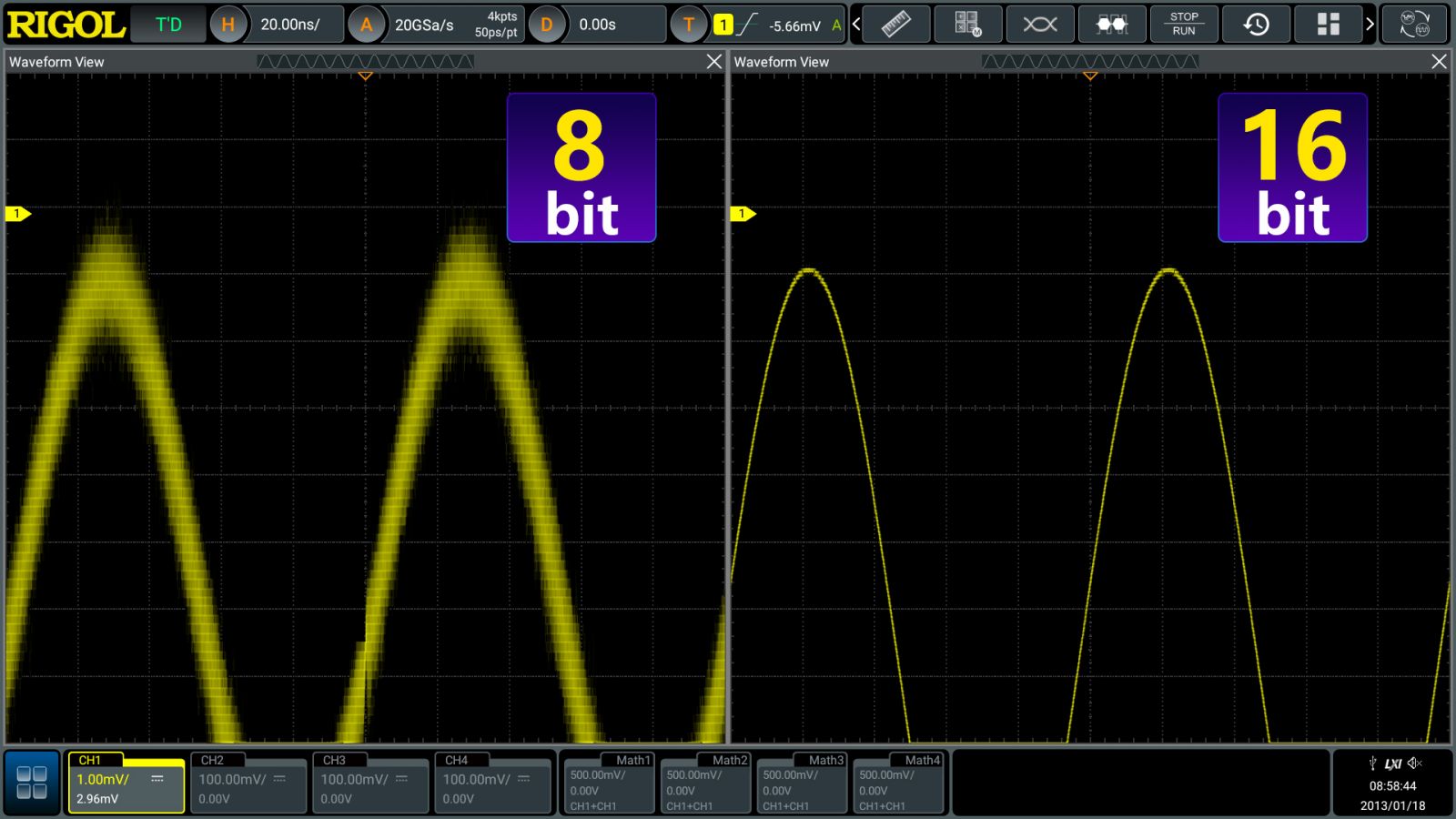

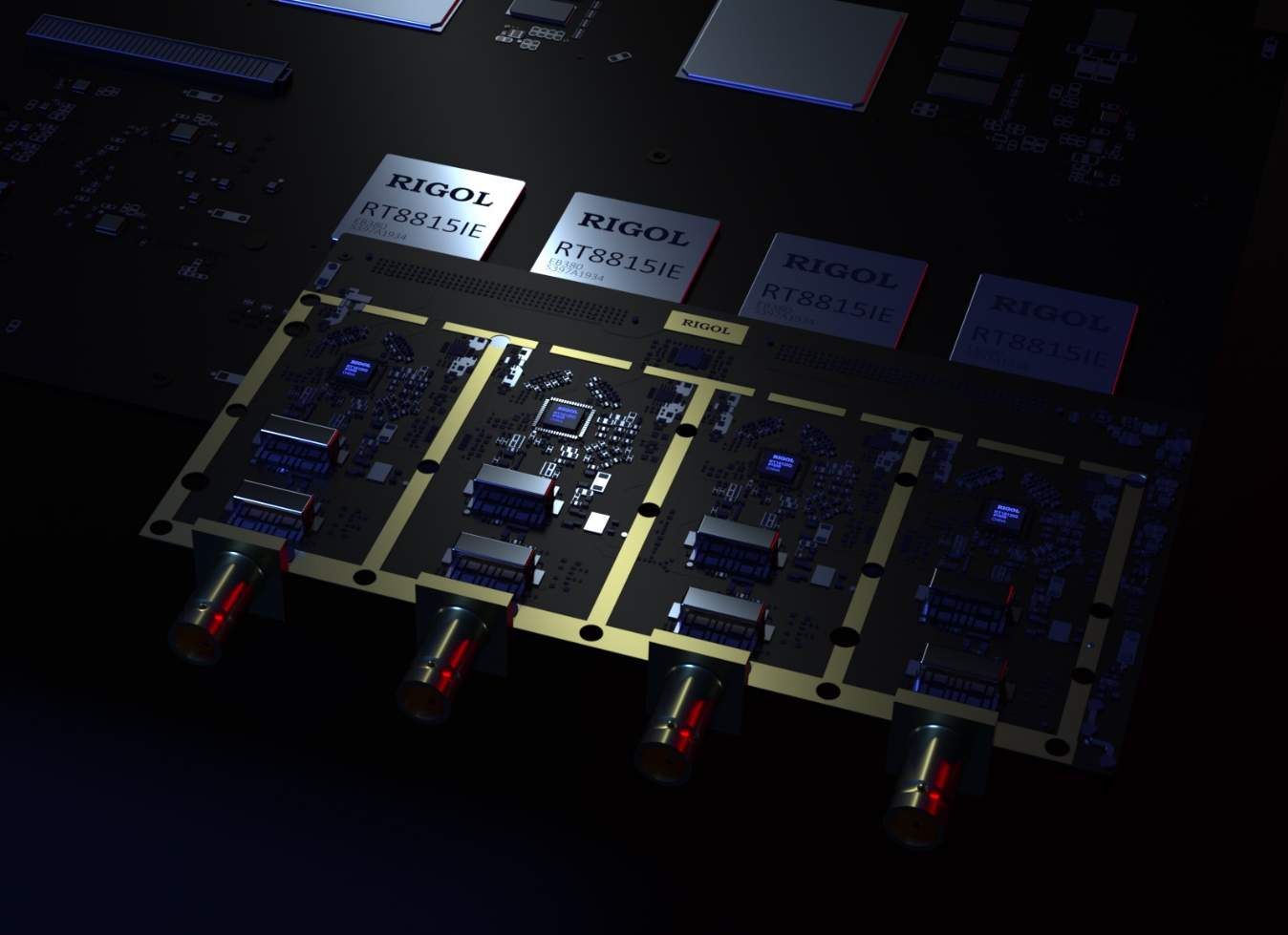

Разрядность АЦП 8 бит. В режиме высокого разрешения 16 бит

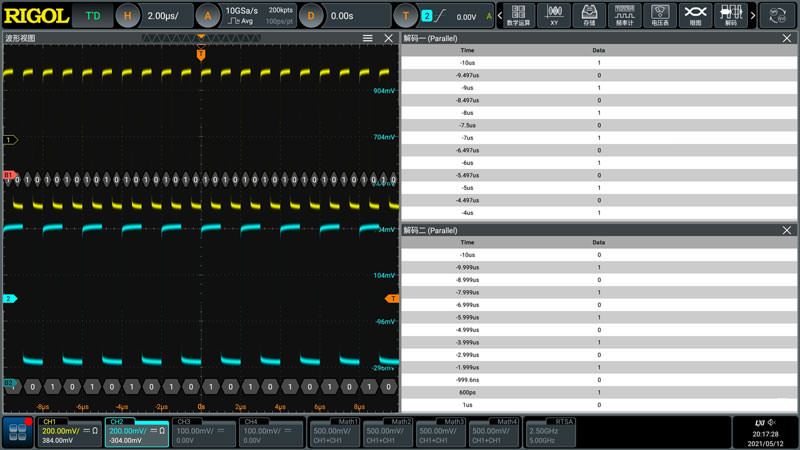

Набор программных опций для запуска и декодирования протоколов c последовательной передачей данных, поддерживаемых осциллографом серии DS70000:
- RS232/UART, I2C, SPI
- CAN, LIN, FlexRay, CAN-FD
- I2S
- MILSTD-1553, ARINC 429

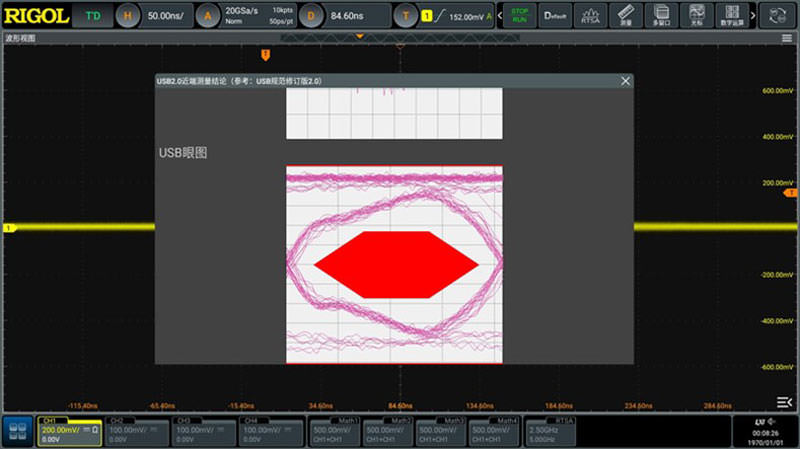

Осциллограф серии DS70000 оснащен программным приложением, позволяющим проводить предварительное тестирование устройств на соответствие стандартам USB2.0 (Low/full/High),100Base-T (опционально). Позже будут добавлены тесты для стандартов 10/1000Base-T, MIPI D-PHY, automotive Ethernet.

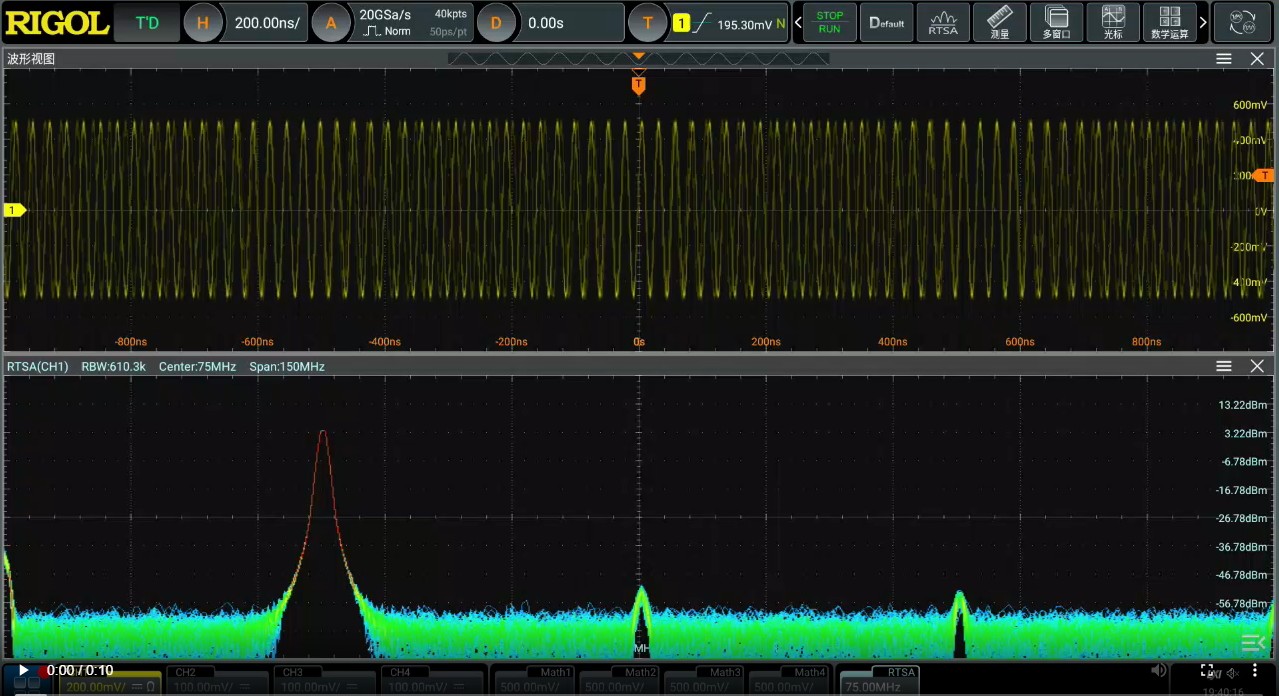

Уникальной характеристикой осциллографов серии DS70000 является наличие функции анализа спектра в реальном времени (RTSA) (опционально) c полосой анализа равной полосе пропускания осциллографа. Установка параметров и обнаружение сигналов как в классическом анализаторе спектра.

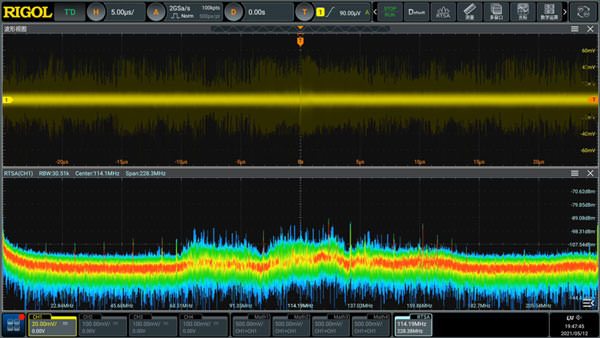

Применяя пробники ближнего поля NFP-3 в режиме RTSA, можно определить источники помех тестируемого устройства.

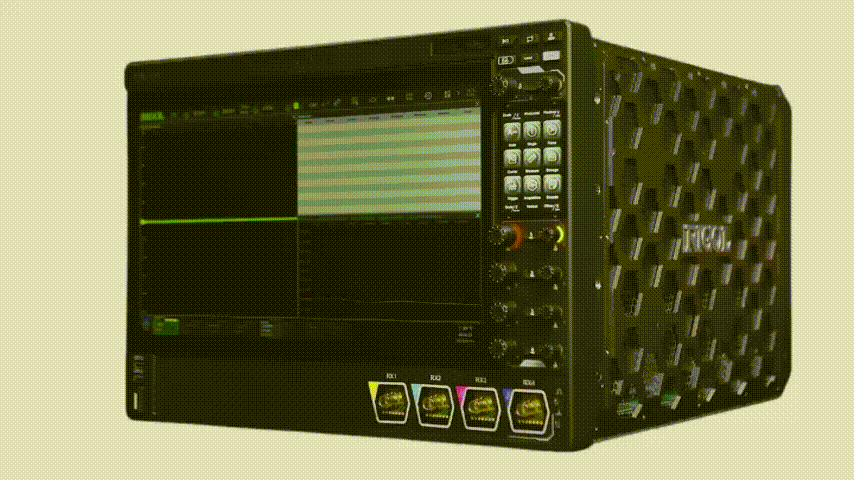

Сенсорный дисплей (диагональ 15.6 дюйма), электронная регулировка угла наклона.

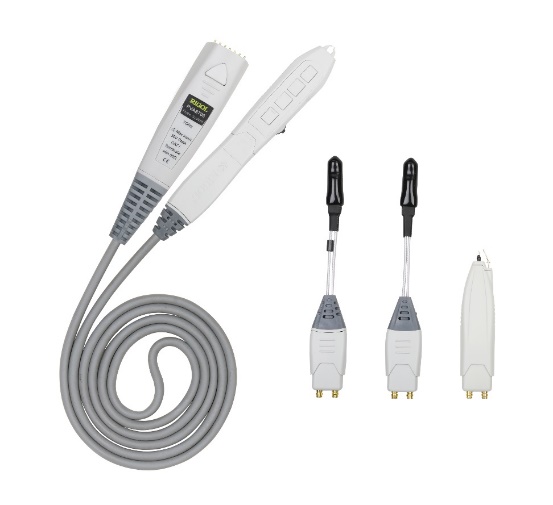

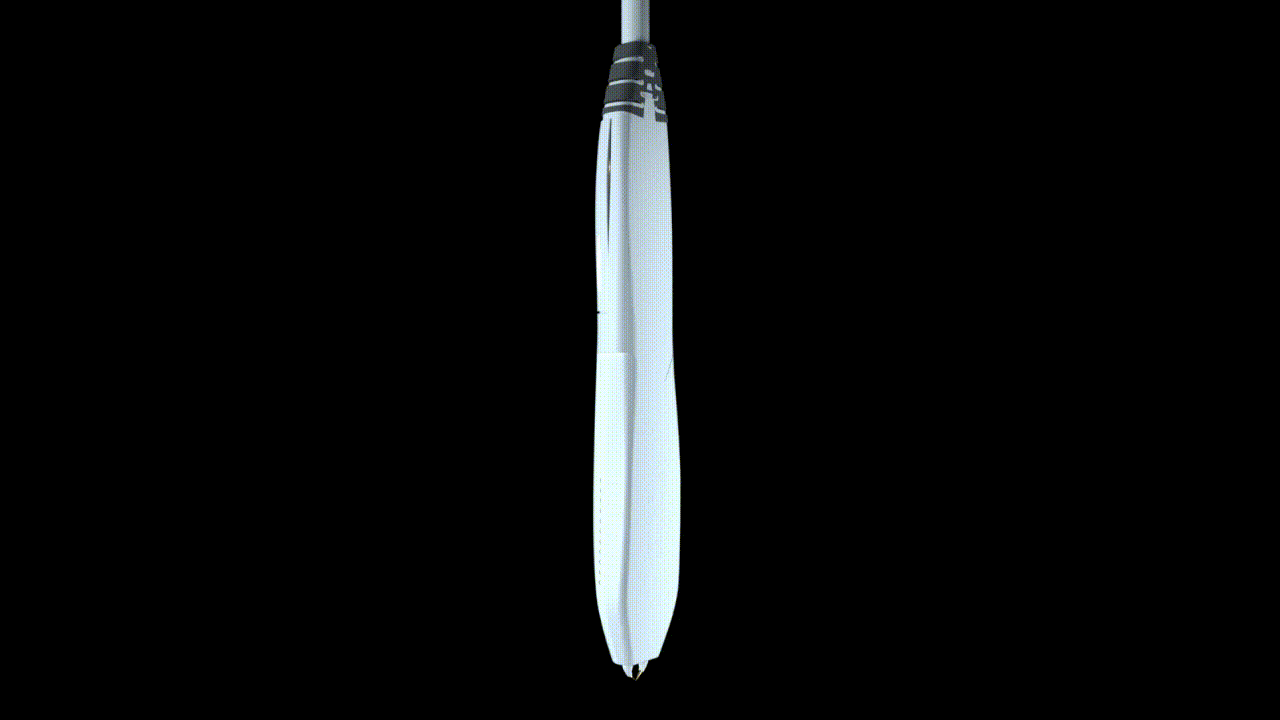

Характеристики дифференциальных пробников, совместимых с осциллографом серии DS70000 описаны ниже в таблице.
| Параметр | PVA8350 | PVA8700 |
|---|---|---|
| Полоса пропускания | 3.5 ГГц | 7 ГГц |
| Входной импеданс | 50 кОм/0.6 пф | 50 кОм/0.6 пф |
| Коэффициент ослабления | 10 | 10 |
| Максимальное входное напряжение | ±10 B | ±10 B |
| Напряжение смещения | ±6.25 B | ±6.25 B |
| Коэффициент ослабления синфазного сигнала | 40 дБ | 40 дБ |
| Уровень собственных шумов пробника | 3 мВ скз | 3 мВ скз |

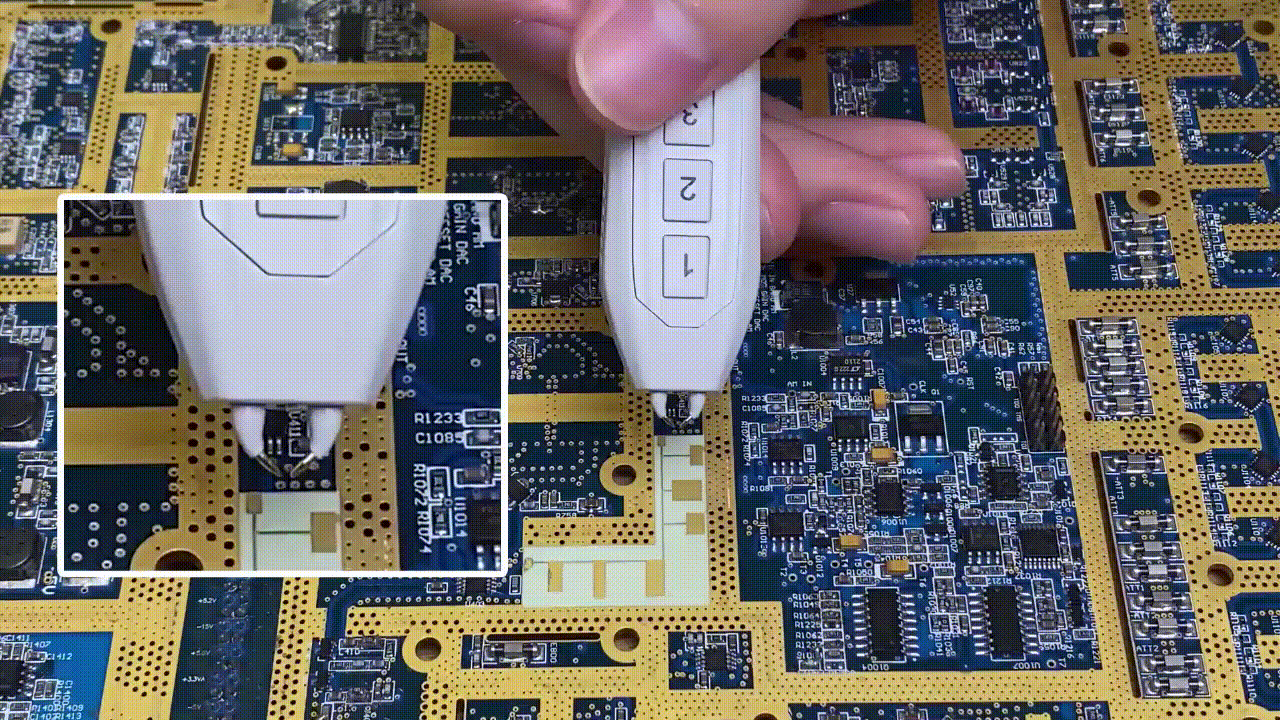

Регулируемое расстояние между контактами пробника.
Сравнение осциллографов RIGOL с конкурентами:
| Бренд | RIGOL | KEYSIGHT | Tektronix | LeCroy | R & S | ||
|---|---|---|---|---|---|---|---|
| Серия | MSO8000 | DS70000 | DSOX6004A | MXR | MSO64B | WavePro HD | RTO6 |
| Макс. полоса пропускания | 0.6~2 ГГц | 3~5 ГГц | 1~6 ГГц | 0.5~6 ГГц | 1~8 ГГц | 2.5~8 ГГц | 600 МГц |
| Макс. частота дискретизации | 10 Гвыб./с | 20 Гвыб./с | 20 Гвыб./с | 16 Гвыб./с | 50 Гвыб./с | 20 Гвыб./с | 10/20 Гвыб./с |
| Скорость регистрации | 600 000 осц./с | 1 000 000 осц./с | 450 000 осц./с | 200 000 осц./с | 500 000 осц./с | 1 000 000 осц./с | 1 000 000 осц./с |
| Макс. длина записи | 500М точек | 2 Г точек | 4М точек | 400М точек | 1 Г точек | 500М точек | 2 Г точек |
| Вертикальное разрешение | 8 бит | 8 бит | 8 бит | 10 бит | 12 бит | 12 бит | 8 бит |
| HR 12 бит | HD до 16 бит | HD до 12 бит | HD до 16 бит | HD до 16 бит | HD до 15 бит | HD до 16 бит | |
| RTSA/FFT | Расширенные возможности БПФ | Анализатор спектра реального времени (RTSA) | Расширенные возможности БПФ | Анализатор спектра реального времени (RTSA) | Расширенные возможности БПФ | Расширенные возможности БПФ | Расширенные возможности БПФ |
| Расширенные возможности БПФ | Расширенные возможности БПФ | ||||||
Техническое описание на цифровые осциллографы Rigol серии DS70000 (англ.)
Компания ООО "Техника-М" - официальный дистрибьютор Rigol Technologies Inc.
