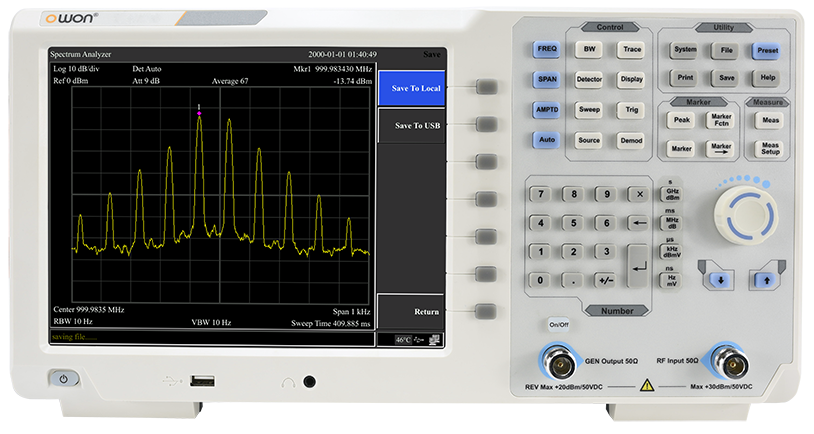

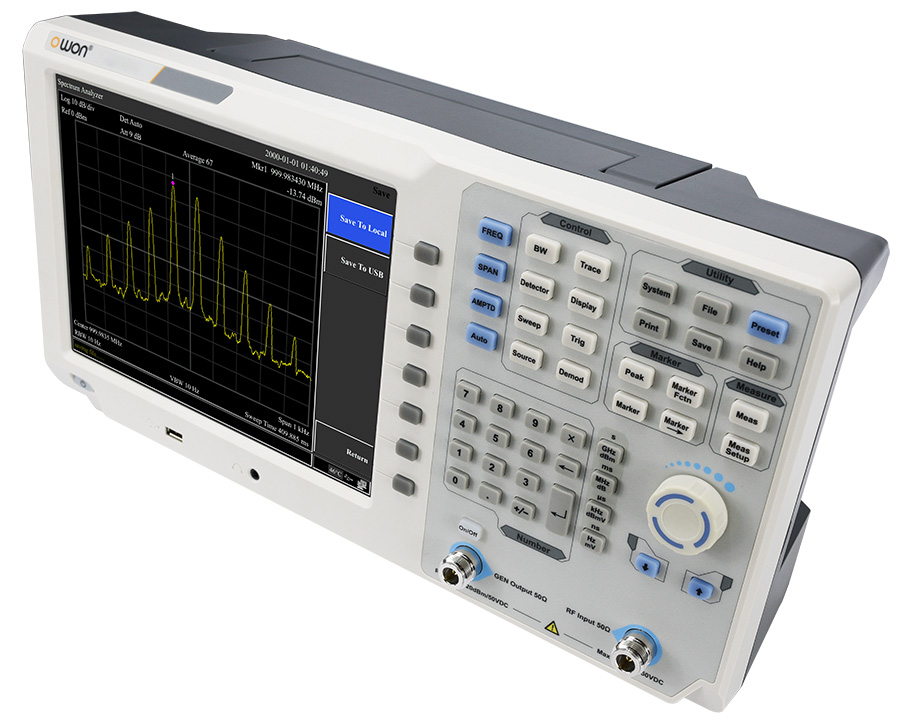

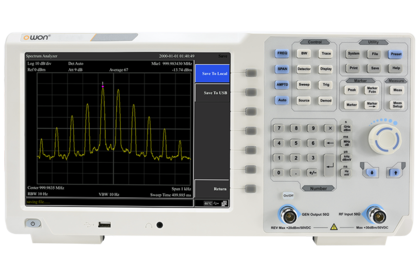

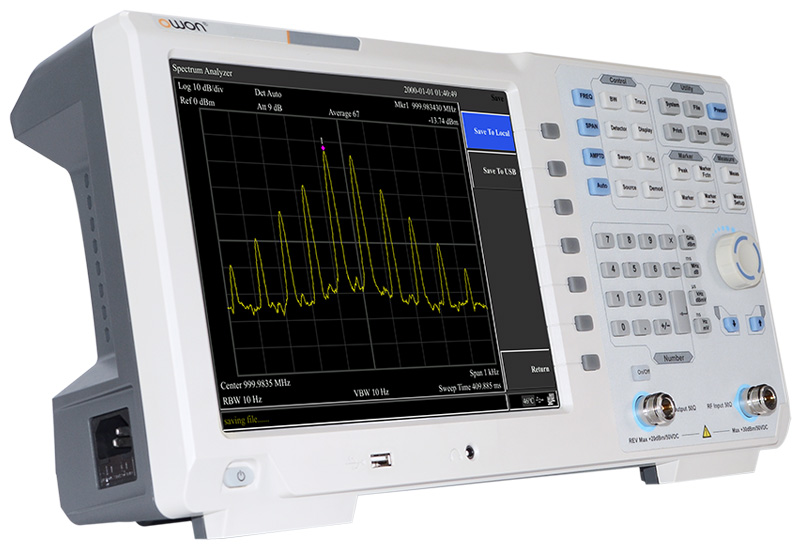

Анализатор спектра OWON XSA1015-TG
131 845 Р
купитьоформить

Артикул
№ 02155
№ 02155

24 месяца
Макс. рабочая частота
1.5 ГГц
3.6 ГГц
7.5 ГГц
7.5 ГГц
Следящий генератор
Да
Да
Да
Уровень фазовых шумов (отстройка 10 кГц)
-82 дБн/Гц
-82 дБн/Гц
-98 дБн/Гц
-98 дБн/Гц
Уровень фазовых шумов (отстройка 100 кГц)
-100 дБн/Гц
-100 дБн/Гц
-100 дБн/Гц
-100 дБн/Гц
Мин. отображаемый уровень шума (DANL) (типовое)
-160 дБм
-160 дБм
-160 дБм
-160 дБм
Наилучшее разрешение по частоте RBW (-3 дБ)
10 Гц
10 Гц
10 Гц
10 Гц
Погрешность измерения амплитуды
1.5 дБ
1.5 дБ
1.5 дБ
1.5 дБ
Макс. измеряемый уровень
+20 дБм
+20 дБм
+20 дБм
+20 дБм
Интерфейсы
USB-host, USB-device, LAN, VGA, Разъем для наушников
USB-host, USB-device, LAN, VGA, Разъем для наушников
USB-host, USB-device, LAN, VGA, Разъем для наушников
USB-host, USB-device, LAN, VGA, Разъем для наушников
49x25x35 см
5.3 кг
- Диапазон частот: 9 кГц - 1.5 ГГц.
- Разрешение по частоте: 1 Гц.
- Стабильность частоты опорного генератора: 2 ppm/год.
- Полоса обзора: 0 Гц, 100 Гц - 1.5 ГГц.
- Уровень фазовых шумов составляет -80 дБн/Гц при отстройке 10 кГц.
- Фильтры RBW (-3дБ): 100 Гц - 1 МГц с шагом 1-3-10.
- Видеофильтры (-3дБ): 1 Гц - 3 МГц с шагом 1-3-10.
- Маркерные измерения.
- Следящий генератор 1.5 ГГц.
- Мин. уровень собственных шумов анализатора спектра (DANL): -135 дБм в полосе пропускания 100 Гц.
- Рабочий диапазон по амплитуде: DANL - +20 дБм.
- Установка опорного уровня: -100 дБм - +20 дБм, с шагом 1 дБм.
- Количество сохраняемых спектрограмм: 3 + математика.
- Режимы детектирования: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak.
- Время развертки: 10 мс - 1500 с (100 Гц - 1.5 ГГц), 20 мкс - 1500 с (нулевая полоса).
- Режимы запуска: свободный, видео, внешний.
- Сохранение данных: на внешний USB-накопитель и внутреннюю флэш-память.

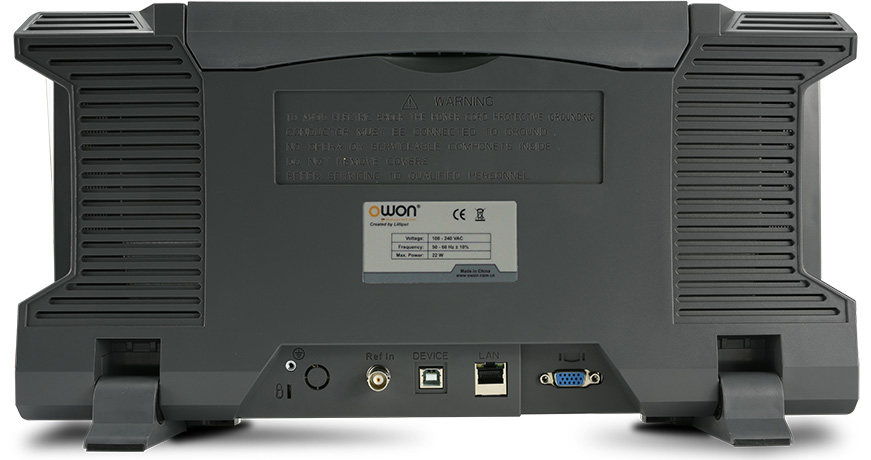

- Интерфейсы: USB-host, USB-device, LAN, VGA, Разъем для наушников.
Язык | Версия | Размер и тип | |||
Осциллографы, генераторы, источники питания, мультиметры, анализаторы спектра, токоизмерительные клещи, аксессуары |
Английский | 3.5.1 | 21.48 Мб, PDF | Скачать | |
Инструкция на анализаторы спектра OWON серии XSA1000 XSA1015-TG, XSA1036-TG, XSA1075-TG |
Английский | 1.3.0 | 1.95 Мб, PDF | Скачать | |
Краткая инструкция на анализаторы спектра OWON серии XSA1000 XSA1015-TG, XSA1036-TG, XSA1075-TG |
Английский | 1.0.2 | 714.36 Кб, PDF | Скачать | |
Программное обеспечение для анализаторов спектра OWON серии XSA1000 и XSA800 XSA1015, XSA1036, XSA1075, XSA805, XSA810, XSA815 |
Английский | 1.2.0 | 33.29 Мб, ZIP | Скачать | |
SCPI команды для анализаторов спектра OWON серии XSA1000 XSA1015, XSA1015-TG, XSA1036, XSA1036-TG |
Английский | 1.0.0 | 228.63 Кб, PDF | Скачать |
Краткий обзор анализаторов спектра OWON серии XSA1000
