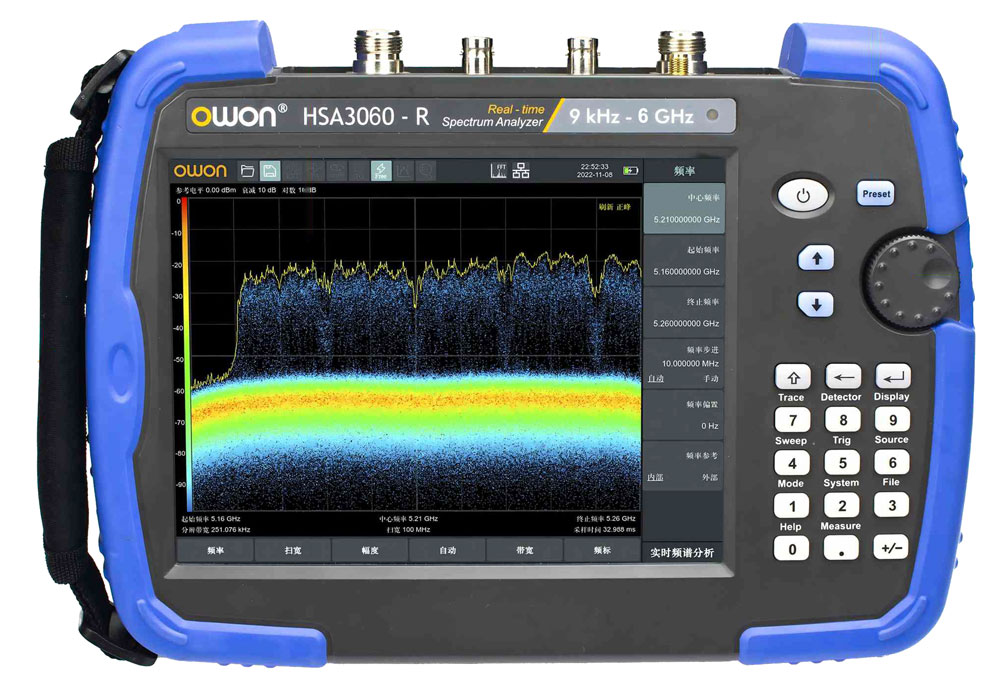

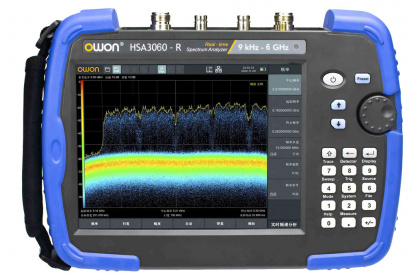

Анализатор спектра реального времени OWON HSA3060-R портативный

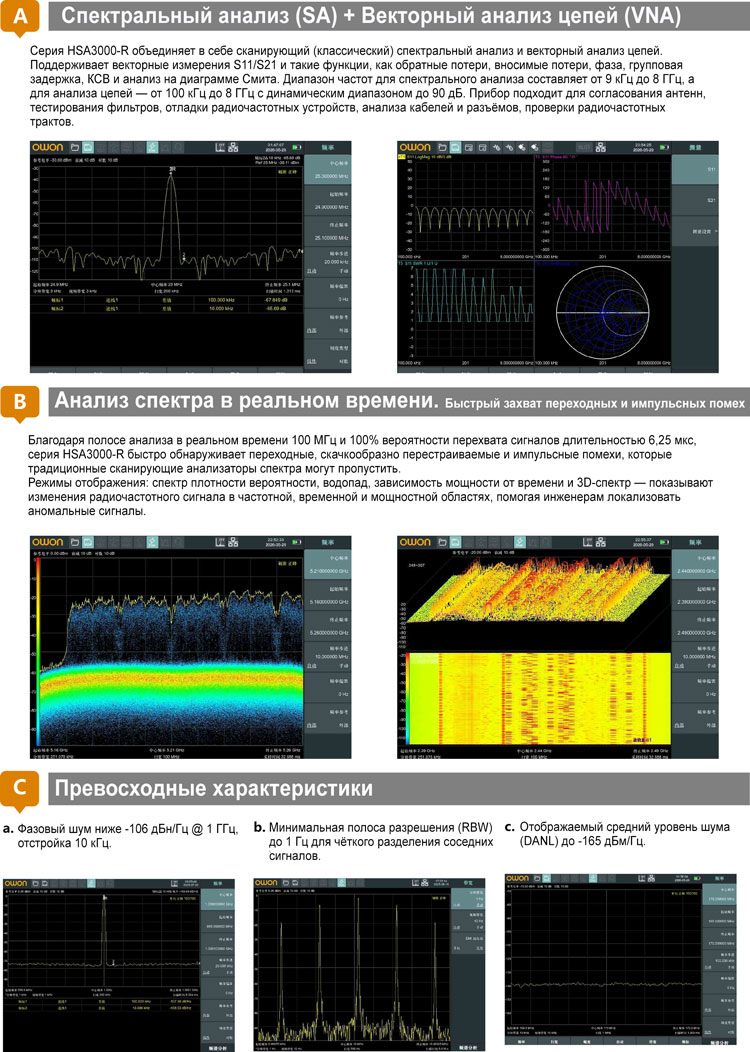

Серия HSA3000-R представляет собой промышленную радиочастотную испытательную платформу, объединяющую в себе анализ спектра в реальном времени, векторный анализ цепей, тестирование кабелей и антенн, а также предварительное тестирование на соответствие нормам электромагнитных помех (EMI). Диапазон частот серии HSA3000-R для спектрального анализа составляет от 9 кГц до 8 ГГц, а для векторного анализа цепей — от 100 кГц до 8 ГГц. Прибор подходит для разработки беспроводной связи, отладки ЭМС (электромагнитной совместимости), производственного тестирования и полевого обслуживания.

Благодаря полосе анализа в реальном времени 100 МГц и 100% вероятности перехвата сигналов длительностью до 6,25 мкс, прибор быстро обнаруживает переходные, импульсные и скачкообразно перестраиваемые помехи. Режимы отображения: спектр плотности вероятности, водопад, зависимость мощности от времени и 3D-спектр помогают инженерам анализировать сложную радиочастотную среду. Отображаемый средний уровень шума (DANL) достигает -165 дБм/Гц, фазовый шум ниже -106 дБн/Гц, а минимальная полоса разрешения (RBW) составляет 1 Гц, что обеспечивает высокую чувствительность при анализе слабых сигналов и отличные динамические характеристики.

Серия HSA3000-R поставляется со стандартным следящим генератором, предусилителем и функциями векторного анализатора цепей. Поддерживает измерение параметров S11/S21, определение расстояния до повреждения кабеля, анализ КСВ и обратных потерь. Также поддерживаются расширенные измерения, такие как ACPR, OBW, SEM и гармоники, с опциональным программным обеспечением для предварительного тестирования ЭМИ. 8-дюймовый мультисенсорный экран поддерживает управление мышью и клавиатурой, удалённое управление через веб-браузер и работу с ПК-программным обеспечением. Интерфейсы LAN, USB Device и USB Host обеспечивают поддержку автоматизированного тестирования, удалённой работы и полевого использования.


ОСОБЕННОСТИ:
Режим спектрального анализа (SA): диапазон частот от 9 кГц до 6 ГГц, DANL (отображаемый средний уровень шума) до -165 дБм/Гц, минимальная ПЧ (RBW) 1 Гц, точность амплитуды 0.7 дБ.

Режим реального времени: полоса анализа 100 МГц и 100% вероятность перехвата (POI) сигналов длительностью 6.25 мкс для быстрого захвата переходных и импульсных помех.

Режим векторного анализатора цепей (VNA): диапазон частот от 100 кГц до 6 ГГц с динамическим диапазоном 90 дБ. Измерение параметров S11/S21 (коэффициенты отражения и передачи, потери на отражение/внесенные потери, фаза, групповая задержка, КСВ). Отображение результатов на диаграммах Смита и в полярных координатах.

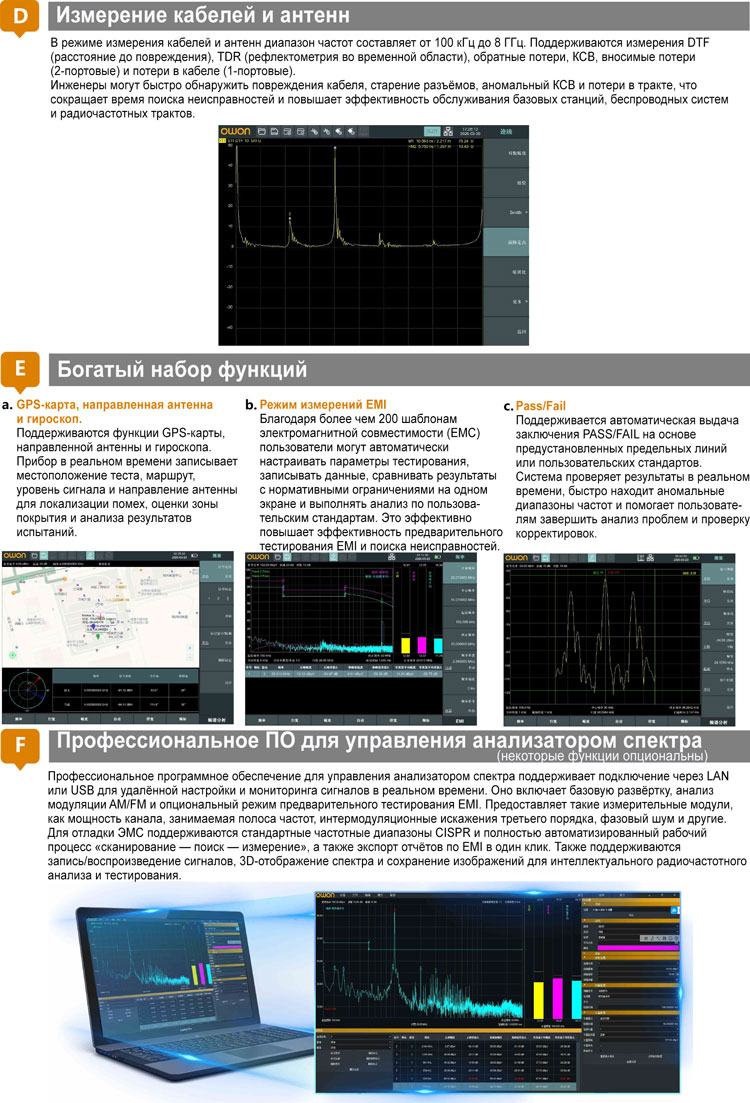

Стандартный режим измерения кабелей и антенн: поддерживает DTF (расстояние до повреждения), TDR (рефлектометрия во временной области), потери в кабеле (1-портовые), вносимые потери (2-портовые), обратные потери и КСВ. Применяется для поиска повреждений кабеля, настройки башенных усилителей, согласования портов.

Поддержка GPS-карт, направленной антенны и гироскопа: запись местоположения, маршрута, уровня сигнала и направления антенны для локализации помех, оценки зоны покрытия и анализа результатов тестов.

Опциональный режим предварительного тестирования на соответствие ЭМИ (EMI pre-compliance): встроено более 200 стандартных шаблонов и возможность создания пользовательских шаблонов для автоматической настройки, записи и сравнения с нормативными пределами.

Стандартный следящий генератор и предусилитель.

Поддержка питания через USB Type-C и внешних аккумуляторов (Power Bank) для увеличения времени работы в полевых условиях.

8-дюймовый мультисенсорный экран с поддержкой мыши, клавиатуры, ПК-программного обеспечения, LAN, USB Device и USB Host для полевого использования, удаленного управления и автоматизации.
