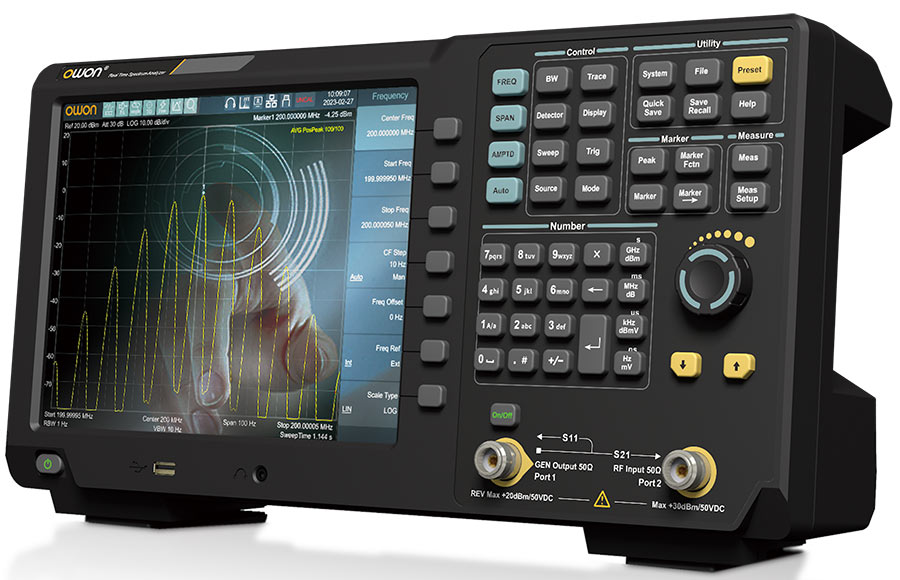

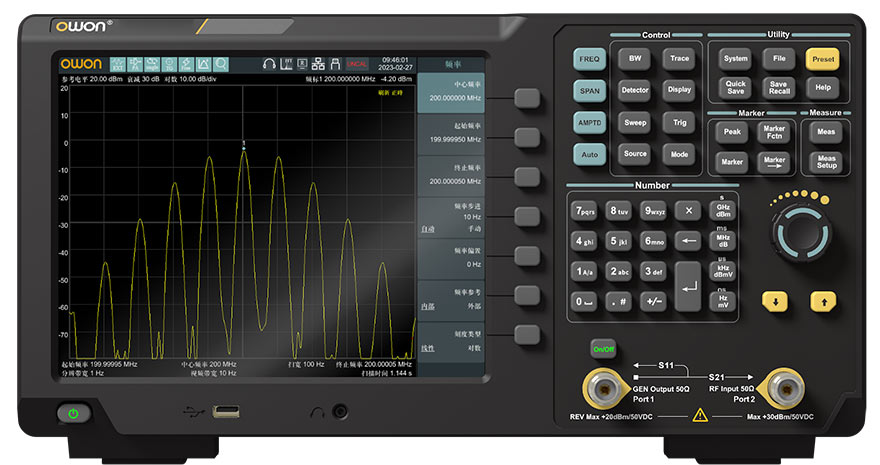

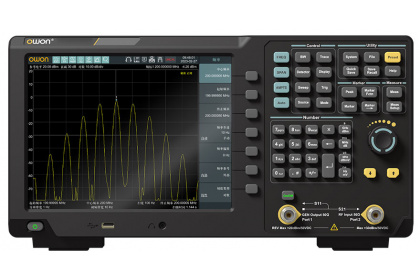

Анализатор спектра реального времени OWON XSA3060-R

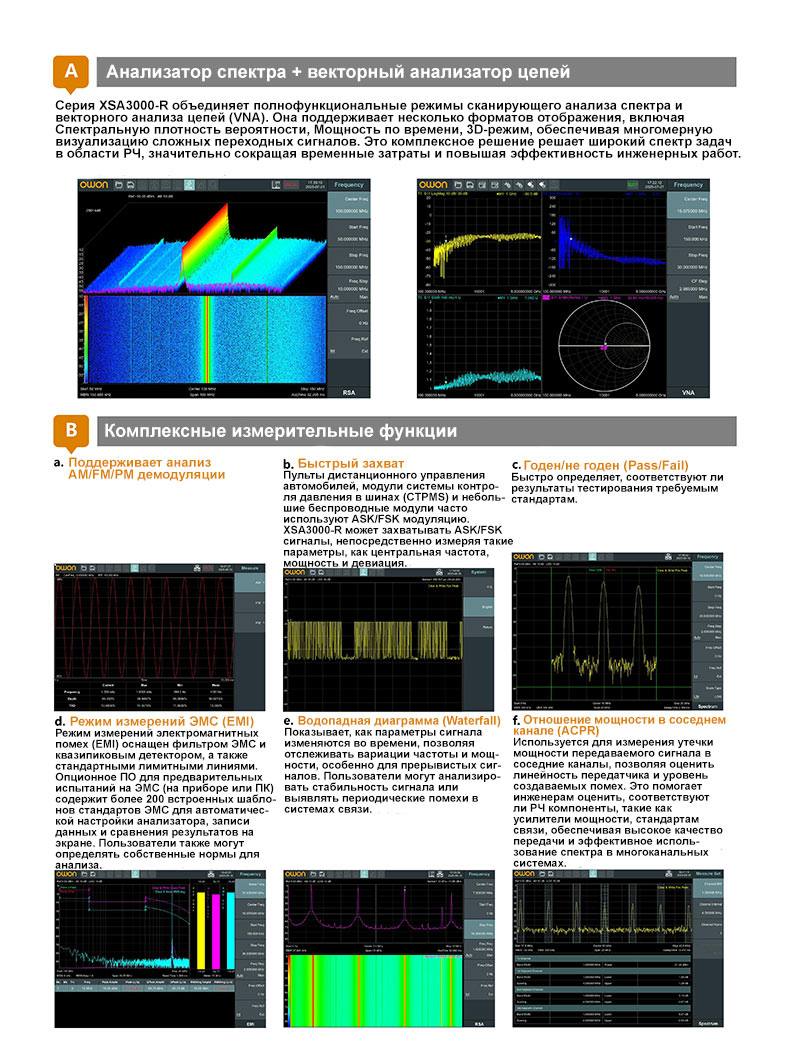

Серия XSA3000-R объединяет функции анализатора реального спектра и векторного анализатора цепей, охватывая диапазоны от 9 кГц до 8 ГГц (спектральный анализ) и от 100 кГц до 8 ГГц (VNA), удовлетворяя потребности как научно-исследовательских работ, так и производственного тестирования. В линейке серии XSA3000-R представлены три аппаратные модификации: OWON XSA3036-R, OWON XSA3060-R и OWON XSA3080-R, отличающиеся друг от друга только значениями верхней границы полосы пропускания приборов по частоте: 3.6 ГГц, 6.0 ГГц и 8.0 ГГц соответственно.

В режиме спектрального анализа XSA3000-R демонстрирует выдающиеся характеристики в реальном времени со 100% вероятностью перехвата (POI) всего за 6.25 мкс и динамическим диапазоном без паразитных составляющих до 60 дБ. Он обеспечивает уровень отображаемых собственных шумов (DANL) ниже -165 дБм/Гц, фазовый шум -106 дБн/Гц (при отстройке 10 кГц) и минимальную полосу разрешения (RBW) 1 Гц. При точности амплитудных измерений на полной шкале 0.7 дБ он гарантирует высокую чувствительность и динамические характеристики при захвате и анализе кратковременных или слабых сигналов.

Стандартные функции включают генератор качающейся частоты (следящий генератор), предусилитель и режим измерения расстояния до повреждения. Множество режимов отображения, включая спектр плотности вероятности, мощность по времени, 3D-визуализацию, позволяют проводить многомерное наблюдение за сигналами. Аппарат поставляется с полосой реального времени 40 МГц (опционально 100 МГц) и опциональным ПО для измерений ЭМС.

10.4-дюймовый сенсорный ЖК-дисплей поддерживает управление мышью/клавиатурой и позволяет осуществлять удаленный мониторинг через ПК или мобильные браузеры. Наличие интерфейсов LAN, USB Device и USB Host обеспечивает простую интеграцию и передачу данных. Благодаря мощным характеристикам и универсальности, XSA3000-R идеально подходит для научных исследований, связи, производства и технического обслуживания.

Основные характеристики анализаторов спектра реального времени OWON XSA3000-R:

• верхняя граница диапазона частот: 3.6 (6.0 или 8.0) ГГц;
• нижняя граница диапазона частот: 9 кГц;
• верхняя граница диапазона частот векторного анализатора цепей: 3.6 (6.0 или 8.0) ГГц;
• нижняя граница диапазона частот векторного анализатора цепей: 100 кГц
• минимальное время для 100%-го захвата сигнала (POI): 6.25 мкc;
• динамический диапазон: 60 дБ;
• отображаемый средний уровень шума (DANL, тип.): -165 дБм/Гц;
• фазовый шум смещения (1 ГГц, тип.): -106 дБн/Гц.@10 кГц;
• минимальное разрешение по частоте (RBW): 1 Гц;
• полная амплитудная точность: < 0.7 дБ (тип.);
• функция VNA: параметры S11 и S21;
• встроенный предусилитель и режим DFM (Distance to Fould Mode) стандартно;
• встроенный трекинг-генератор (от 100 кГц до 3.6 ГГц, до 6 ГГц или до 8 ГГц) стандартно;
• стандартная полоса частотного анализа в реальном времени: 40 МГц, (опционально 100 МГц);
• несколько режимов отображения (спектр плотности вероятности, временная мощность, 3D и т. д.) для многомерного просмотра сложных переходных сигналов;
• специальное программное обеспечение для измерения уровня EMI (опция);
• 10.4-дюймовый цветной сенсорный экран;
• поддержка мыши и клавиатуры;
• дистанционное управление через внешней веб-браузер на ПК и мобильных терминалах, а также работа с файлами;

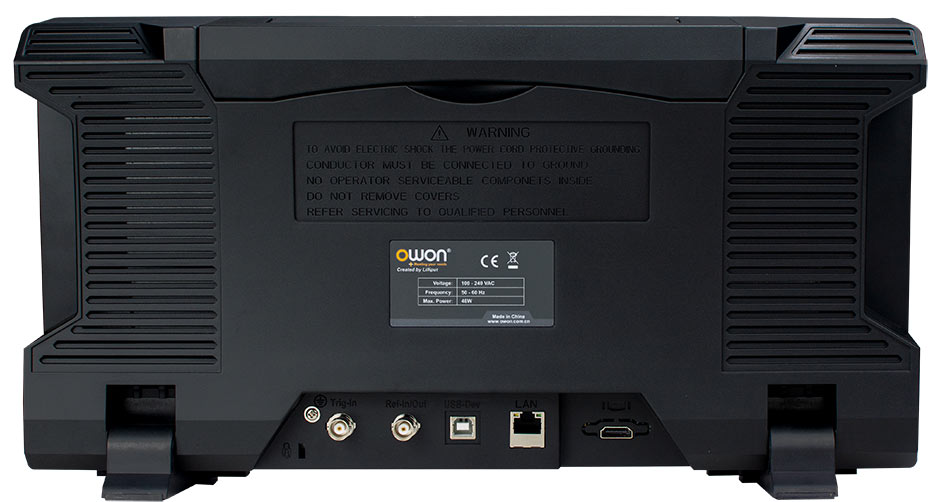

• интерфейсы связи: LAN, USB-устройство, USB-хост;
• размеры (ШхВхГ), мм: 421х221х115;
• вес нетто: около 5 кг.
