Цифровой однофазный измеритель мощности OWON OWH9811B: технические характеристики, цена и возможности

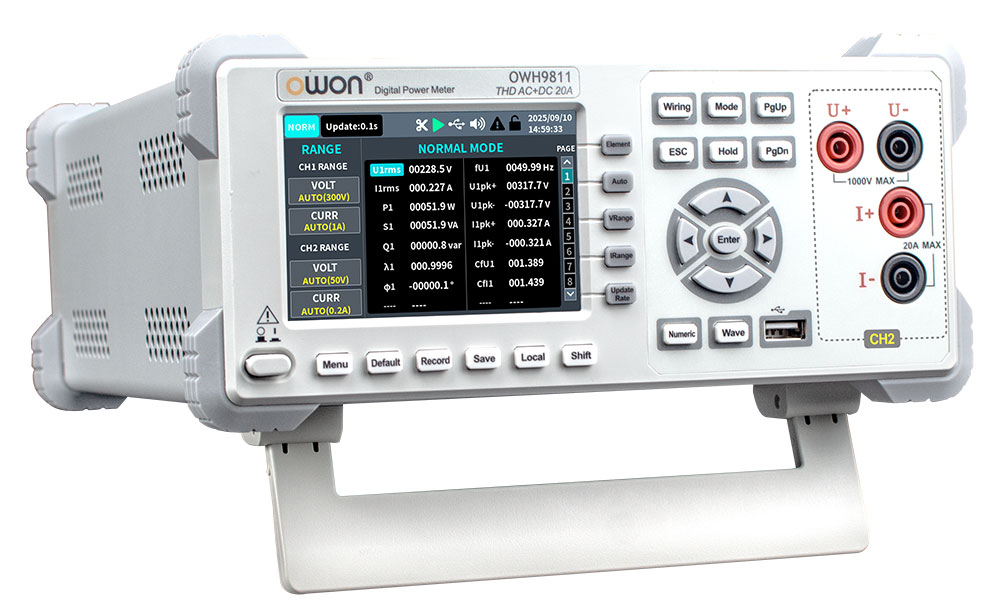

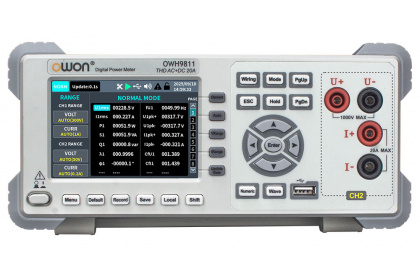

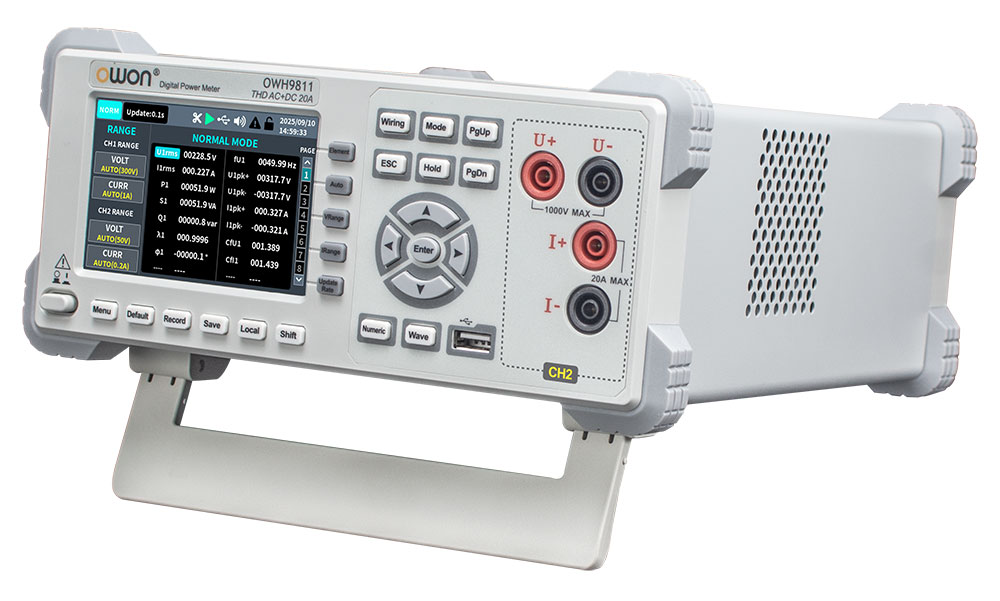

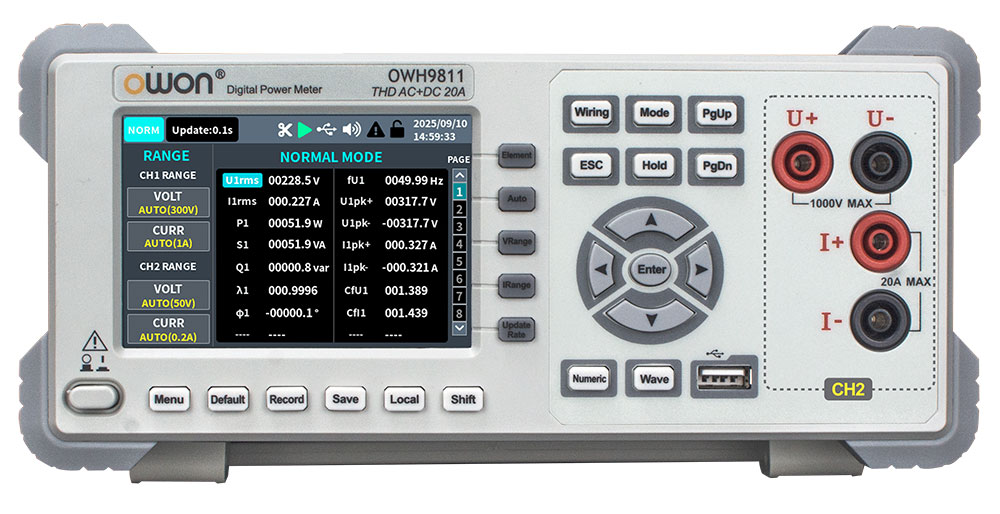

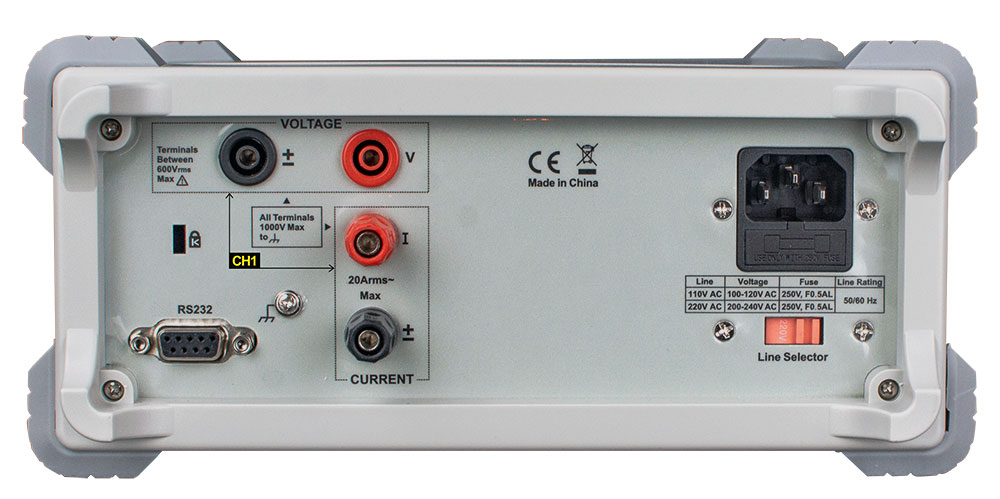

OWH9811B — это прецизионный цифровой однофазный измеритель мощности (ваттметр) из серии OWH9800, предназначенный для задач, где требуется максимальная точность измерений. Модель построена по двухканальной архитектуре: канал CH1 на задней панели работает с переменным током в диапазоне 3–600 В RMS и 0–20 А, а канал CH2 на передней панели поддерживает как переменный, так и постоянный ток с напряжением до 1000 В пиковых и током до 20 А. Ключевое отличие версии B от базовой модели — повышенная точность: погрешность измерений напряжения, тока и мощности составляет ±(0,1% от показания + 0,1% от диапазона + 1 единица), что соответствует точности ±0,2%. Прибор востребован в разработке и тестировании источников питания, инверторов, зарядных устройств, фотоэлектрических систем и другой электроники, где важна каждая десятая доля процента при контроле энергопотребления и эффективности преобразования.

Ключевые характеристики OWON OWH9811B

• Количество измерительных каналов — 2 (CH1: однофазный AC; CH2: однофазный AC+DC)
• Диапазон напряжения (CH1) — 3–600 В RMS
• Диапазон напряжения (CH2) — 0–1000 В пиковых
• Диапазон тока (оба канала) — 0–20 А RMS / 0–20 А пиковых
• Диапазон мощности (CH1) — 0–12 кВт
• Диапазон мощности (CH2) — 0–20 кВт
• Точность измерения напряжения и тока — ±(0,1% от показания + 0,1% от диапазона + 1 единица)
• Точность измерения мощности — ±(0,1% от показания + 0,1% от диапазона + 1 единица)
• Количество измеряемых параметров — 16 (V, A, W, VA, var, λ, fU, CfU, CfI, Upk, Ipk, THD и др.)
• Анализ гармоник — до 63-го порядка включительно, полоса 2,8 кГц
• Коэффициент амплитуды (crest factor) — переключаемый CF=3 или CF=6
• Дисплей — 3,95" цветной TFT LCD
• Режимы отображения — числовой, осциллограмма, столбчатая диаграмма
• Скорость обновления — 0,1 / 0,2 / 0,5 / 1 / 2 / 5 с
• Интегрирование — ватт-часы (Wh) и ампер-часы (Ah)
• Интерфейсы — RS232 (стандарт), USB-host (для сохранения данных и скриншотов)
• Поддержка протоколов — SCPI, Modbus
• Длительность записи данных — до 72 часов
• Габариты — 295 × 110 × 235 мм
• Вес — 1,3 кг
• Гарантия — 24 месяца

Что умеет этот измеритель мощности

• Повышенная точность измерений — главное преимущество OWH9811B. Погрешность ±(0,1% + 0,1% диапазона + 1 единица) делает эту модель идеальной для метрологических задач, калибровки и тестирования оборудования, где требуется максимальная достоверность результатов.
• Двухканальная архитектура — каналы CH1 и CH2 работают одновременно, что позволяет измерять параметры входного и выходного сигналов и автоматически вычислять КПД устройства без ручного пересчёта.
• Измерение 16 электрических параметров — напряжение, ток, активная мощность (W), полная мощность (VA), реактивная мощность (var), коэффициент мощности (λ), частота, коэффициент амплитуды (CfU, CfI), пиковые значения напряжения и тока (Upk, Ipk), коэффициент гармонических искажений (THD) и другие.

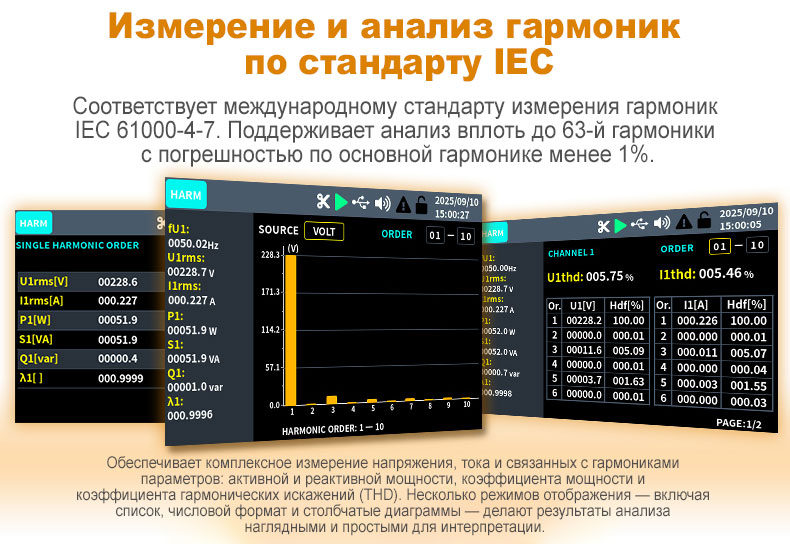

• Анализ гармоник до 63-го порядка — встроенная функция анализа позволяет оценивать качество электроэнергии и выявлять искажения формы сигнала. Это важно при тестировании импульсных источников питания, инверторов и другого оборудования, работающего с несинусоидальными токами.

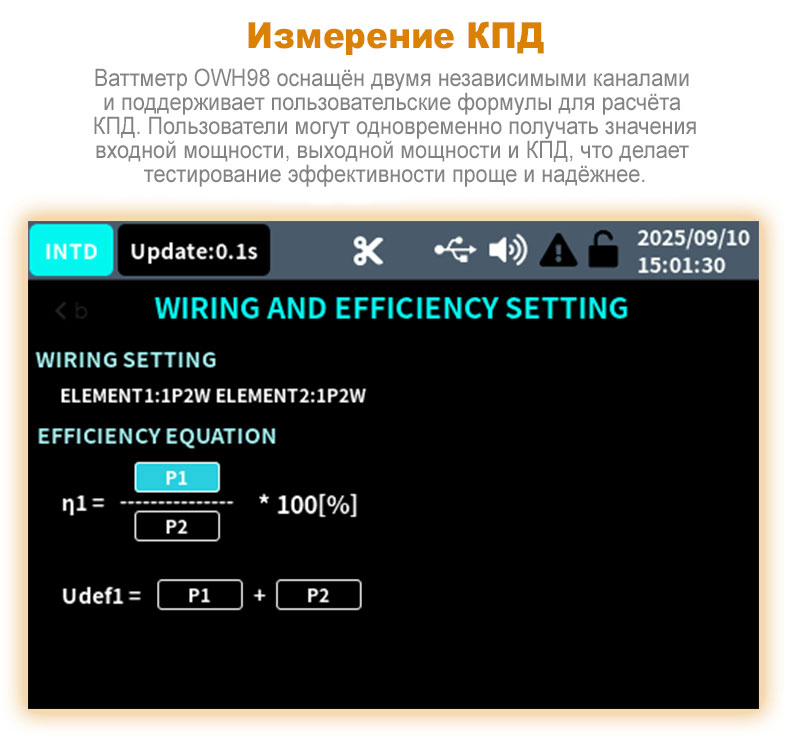

• Расчёт КПД — автоматическое вычисление коэффициента полезного действия на основе данных обоих каналов. Функция незаменима при разработке и тестировании энергоэффективных устройств.

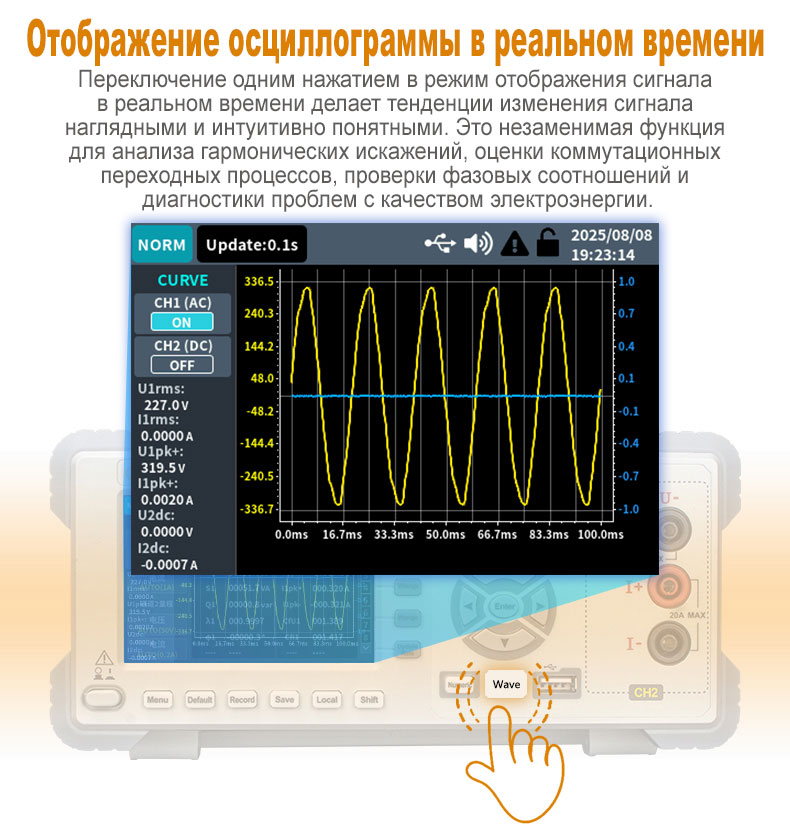

• Отображение трендов — визуализация динамических изменений параметров в виде осциллограмм на цветном TFT-дисплее. Это облегчает отладку и анализ переходных процессов.

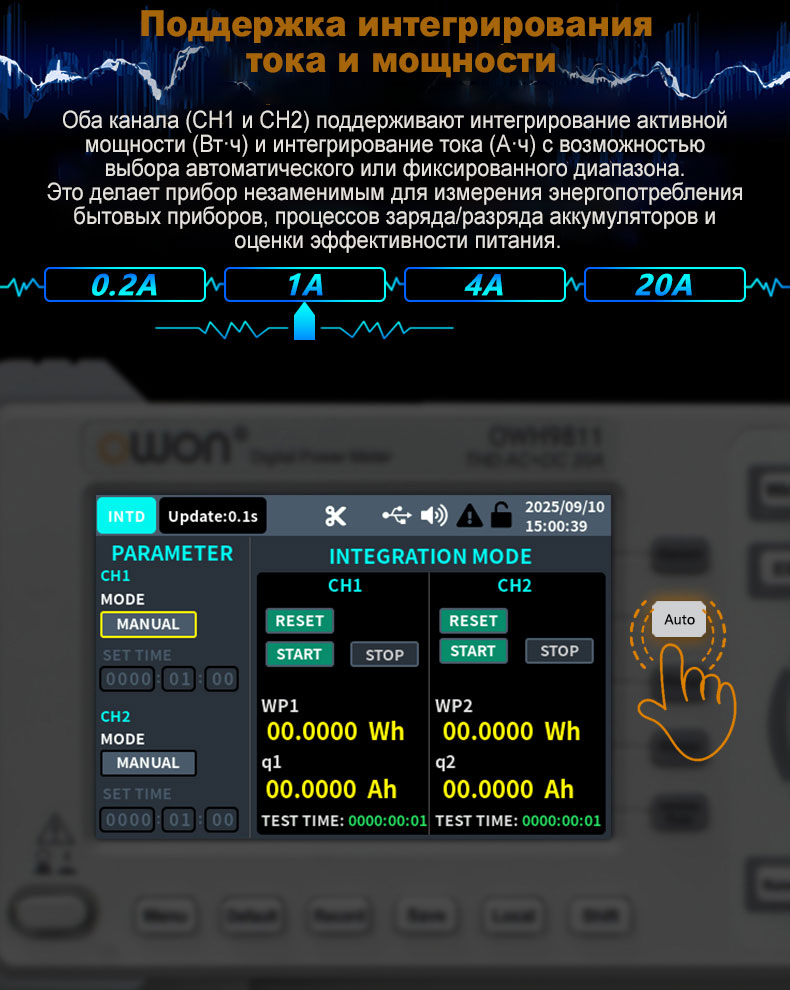

• Интегрирование ватт-часов и ампер-часов — функция позволяет накапливать данные о потреблённой или отданной энергии за определённый период, что полезно при тестировании аккумуляторов, блоков питания и систем накопления энергии.

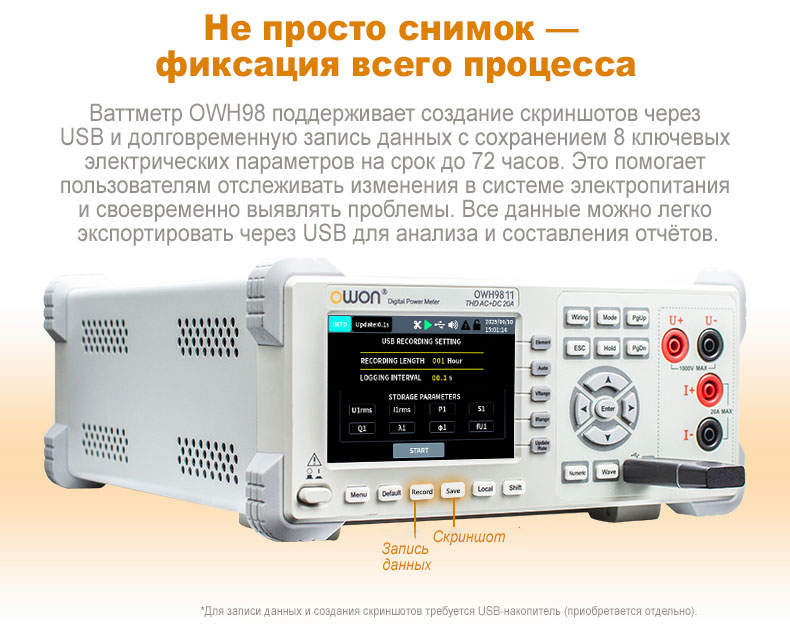

• Длительная запись данных — до 72 часов с возможностью сохранения на внешний USB-накопитель. Это даёт возможность проводить долговременный мониторинг энергопотребления без подключения к компьютеру.
• Удалённое управление и интеграция — стандартный интерфейс RS232 и поддержка SCPI/Modbus позволяют встраивать прибор в автоматизированные измерительные системы и управлять им из внешнего ПО.

Где применяется OWON OWH9811B

Прибор востребован в сферах, где требуется прецизионный контроль и анализ энергопотребления:

• Метрология и калибровка — проведение точных измерений, поверка и калибровка измерительного оборудования.
• Разработка и тестирование источников питания — измерение входной и выходной мощности с высокой точностью, расчёт КПД, анализ гармоник.
• Тестирование инверторов и преобразователей частоты — оценка эффективности преобразования, контроль формы тока и напряжения.
• Фотоэлектрические системы и системы накопления энергии — измерение мощности солнечных панелей, контроллеров заряда, аккумуляторов.
• Зарядные устройства для электромобилей — контроль потребляемой мощности и качества электроэнергии.
• Научные исследования и образование — проведение лабораторных работ по электротехнике и энергетике.

Почему выбирают именно OWON OWH9811B

1. Максимальная точность в серии — ±0,2%. Это ключевое преимущество модели B. Если для ваших задач критична каждая десятая доля процента погрешности, OWH9811B станет правильным выбором. Базовая модель OWH9811 имеет точность ±0,5%.
2. Двухканальная архитектура с расчётом КПД. В отличие от одноканальных ваттметров, OWH9811B позволяет одновременно измерять входную и выходную мощность, автоматически вычисляя КПД.
3. Широкий диапазон измерений. Канал CH1 работает с переменным напряжением до 600 В RMS, канал CH2 — с переменным и постоянным напряжением до 1000 В пиковых. Ток до 20 А в обоих каналах покрывает большинство задач.
4. Анализ гармоник до 63-го порядка. Встроенная функция анализа качества электроэнергии избавляет от необходимости приобретать отдельный анализатор спектра или гармоник.
5. Большой цветной дисплей с тремя режимами отображения. Числовой режим удобен для точных измерений, режим осциллограмм — для визуализации динамики, столбчатая диаграмма — для наглядного сравнения параметров.
6. Длительная запись данных до 72 часов. Возможность сохранять результаты измерений на USB-накопитель без подключения к компьютеру делает прибор удобным для полевых и долговременных испытаний.
7. Гибкость интеграции. Поддержка SCPI и Modbus, стандартный RS232 и USB-host позволяют встраивать прибор в автоматизированные стенды и системы мониторинга.
