Источник питания программируемый RIGOL DP711: технические характеристики, цена и возможности

Модель DP711 — это одноканальный программируемый источник питания постоянного тока линейного типа, разработанный компанией Rigol в рамках доступной серии DP700. Данный прибор предназначен для пользователей, которым требуется надёжный источник питания с возможностью программного управления, но без избыточных функций и переплаты за многоканальность. Выходные параметры составляют 0–30 В по напряжению и 0–5 А по току при суммарной мощности 150 Вт[reference:0][reference:1]. Источник построен по линейной схеме, что обеспечивает низкий уровень пульсаций (менее 500 мкВ скз) и высокую стабильность выходных параметров[reference:2][reference:3]. Прибор поддерживает программирование до 2048 шагов настроек с возможностью повторения от 10 мс до 99999 с, оснащён интерфейсом RS-232 для дистанционного управления по SCPI-командам, а также имеет встроенные защиты от перегрузки по току, напряжению и температуре. DP711 — это оптимальное решение для лабораторий, сервисных центров, учебных заведений и радиолюбителей, которым нужен точный и программируемый источник питания по доступной цене.

Ключевые характеристики RIGOL DP711

• Количество каналов — 1
• Выходное напряжение — 0–30 В, разрешение установки 10 мВ (опционально 1 мВ)
• Выходной ток — 0–5 А, разрешение установки 10 мА (опционально 1 мА)
• Суммарная выходная мощность — 150 Вт
• Тип — линейный
• Пульсации и шум (напряжение) — ≤ 500 мкВ скз, ≤ 3 мВ пп
• Пульсации и шум (ток) — ≤ 2 мА скз
• Влияние нагрузки (напряжение) — ≤ 0.01% ± 2 мВ
• Влияние нагрузки (ток) — ≤ 0.01% ± 2 мА
• Влияние сетевого напряжения (напряжение) — ≤ 0.01% ± 2 мВ
• Влияние сетевого напряжения (ток) — ≤ 0.01% ± 2 мА
• Время восстановления — ≤ 50 мкс
• Дисплей — ЖК, 3.5 дюйма, отображение напряжения, тока и мощности
• Интерфейсы — RS-232
• Режимы работы — стабилизация напряжения (CV) и стабилизация тока (CC)
• Программирование — до 2048 шагов настроек, повторение от 10 мс до 99999 с (опционально)
• Внешняя синхронизация (опционально)
• Защита — от перегрузки по току (OCP), по напряжению (OVP), по температуре (OTP), время реакции < 10 мс
• Охлаждение — вентилятор
• Габариты — 332×202×140 мм
• Вес — 6.9 кг
• Гарантия — 36 месяцев

Что умеет этот источник питания?

• Высокая точность и стабильность — линейная топология и высокое разрешение установки (10 мВ и 10 мА, опционально 1 мВ и 1 мА) обеспечивают точное задание выходных параметров. Влияние нагрузки и сетевого напряжения не превышает 0.01% ± 2 мВ, что гарантирует стабильность выходного сигнала даже при изменении условий эксплуатации.
• Низкий уровень пульсаций и шума — менее 500 мкВ скз по напряжению и менее 2 мА скз по току. Линейная схема обеспечивает чистоту выходного сигнала с минимальными помехами, что особенно важно при питании чувствительных аналоговых схем и прецизионных измерительных устройств.
• Быстрый отклик на изменение нагрузки — время восстановления составляет не более 50 мкс. Это означает, что при изменении нагрузки прибор практически мгновенно возвращается к заданным параметрам, что критически важно для тестирования устройств с быстро меняющимся потреблением.
• Широкие возможности программирования — до 2048 шагов настроек с возможностью повторения от 10 мс до 99999 с (опционально). Это позволяет создавать сложные последовательности изменения напряжения и тока для тестирования устройств в различных режимах работы.
• Дистанционное управление — интерфейс RS-232 и поддержка SCPI-команд позволяют интегрировать источник в автоматизированные измерительные системы и управлять им из собственных программ или через терминальные программы.
• Защита от перегрузок — встроенные защиты от перегрузки по току (OCP), по напряжению (OVP) и по температуре (OTP) с временем реакции менее 10 мс обеспечивают безопасность как самого источника, так и подключённого оборудования.

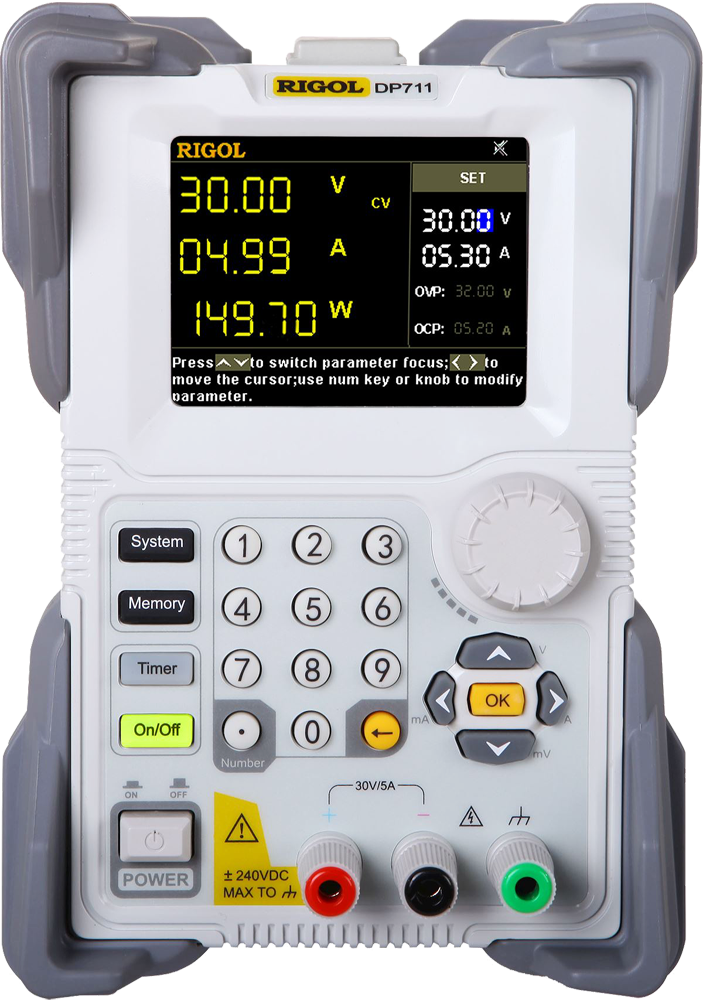

• Информативный ЖК-дисплей — 3.5-дюймовый дисплей отображает напряжение, ток и мощность в реальном времени, позволяя контролировать все параметры наглядно и оперативно.
• Надёжность и долговечность — прибор рассчитан на длительную работу, оснащён системой активного охлаждения и поставляется с официальной гарантией 36 месяцев.

Где применяется RIGOL DP711?

Благодаря высокой точности, низкому уровню шума и возможности программирования, этот источник питания востребован в самых разных областях:

• Лабораторные исследования и разработка — питание макетов, прототипов и опытных образцов, тестирование аналоговых и цифровых схем.
• Сервисные центры и ремонтные мастерские — диагностика и ремонт электронных устройств, замена компонентов, проверка блоков питания.
• Образование и обучение — проведение лабораторных работ по электротехнике, электронике и схемотехнике.
• Производственный контроль — тестирование готовых изделий, входной контроль компонентов, проверка стабильности работы устройств в различных режимах.
• Автомобильная электроника — питание и тестирование бортовых устройств, анализ работы систем в разных режимах.
• Радиолюбительская практика — питание конструкций, настройка радиоаппаратуры, отладка электронных схем.

Почему покупают именно RIGOL DP711?

1. Доступная цена при высоком качестве — серия DP700 от Rigol разработана как бюджетное решение для тех, кому нужен программируемый источник питания без избыточных функций. DP711 предлагает профессиональные характеристики (линейная схема, пульсации <500 мкВ, программирование) по цене, доступной для лабораторий начального уровня и радиолюбителей.
2. Линейная схема и низкий уровень шума — в отличие от импульсных источников, линейная топология DP711 обеспечивает минимальные пульсации и высокую чистоту сигнала, что критически важно при работе с аналоговыми схемами и чувствительными компонентами.
3. Гибкость программирования — возможность создавать последовательности до 2048 шагов и программировать временные интервалы позволяет проводить автоматизированное тестирование устройств без использования дополнительного оборудования.
4. Удобство управления и контроля — ЖК-дисплей с отображением напряжения, тока и мощности в реальном времени, а также интерфейс RS-232 для удалённого управления делают работу с прибором максимально удобной.
5. Надёжность и защита — трёхуровневая защита (OCP, OVP, OTP) с временем реакции менее 10 мс, активное охлаждение и 36 месяцев гарантии обеспечивают долгий срок службы и безопасность подключённого оборудования.
