Датчик магнитного поля Rigol NFP-3

Rigol
Датчик магнитного поля Rigol NFP-3
На складе: закончился (ожидается или под заказ)
Артикул
№ 01842

Описание датчиков магнитного поля Rigol NFP-3

  • Диапазон частоты: от 30 МГц до 3 ГГц

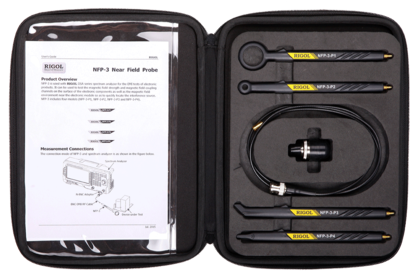

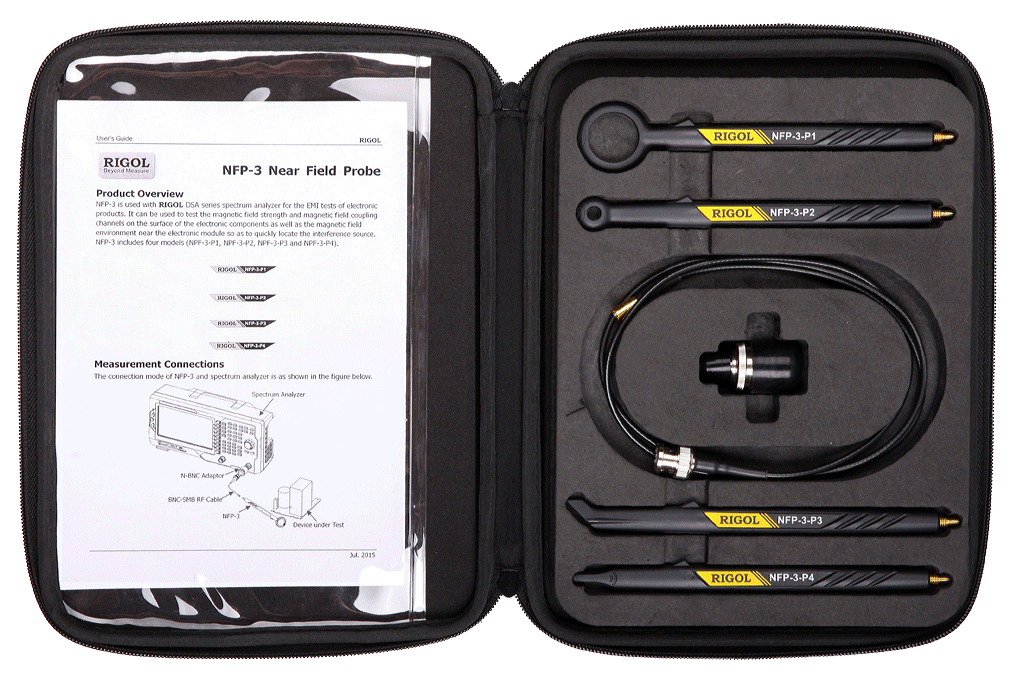

  • Набор включает четыре типа пробников, оптимизированных по чувствительности и разрешению.
  • Наилучшее разрешение: 2 мм, позволяет регистрировать ближнее поле излучения одиночного проводника.
  • Применим для выявления электромагнитной утечки в кабеле.
  • Измерительный инструмент для испытаний ЭМИ совместимости, поиска неполадок и проверок при конструировании.
  • Предназначен для определения частоты и относительной интенсивности компонент спектра источника помех.
  • Поможет инженерам быстро определять местонахождение источников электромагнитных помех.

Способы применения датчика магнитного поля Rigol NFP-3

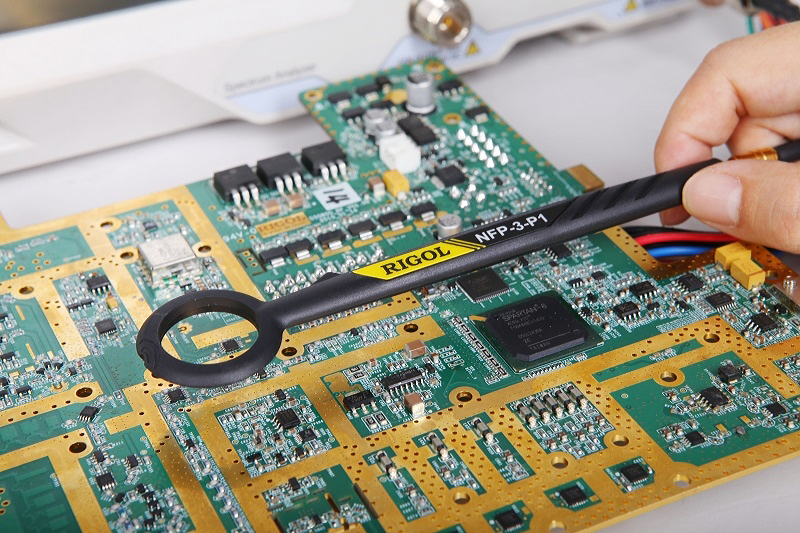

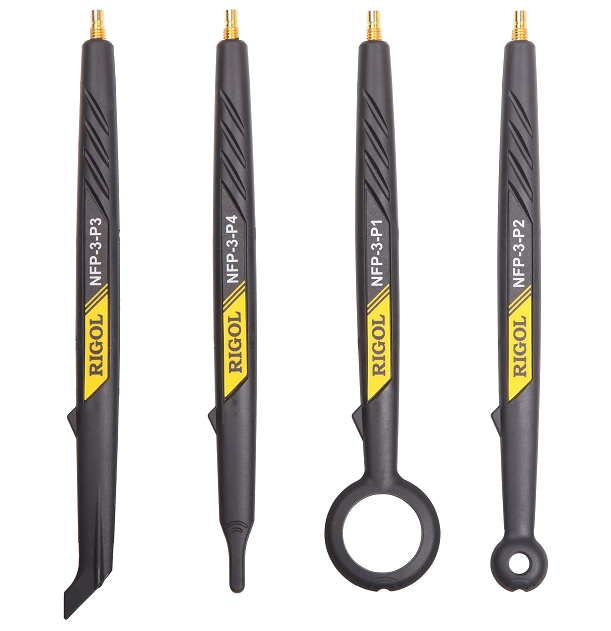

Rigol NFP-3-P1 – датчик ближнего поля, позволяющий обнаружить магнитное поле на расстоянии до 10 см. Предназначен для обнаружения утечки магнитного поля. Например, для контроль экранировки, утечек с шасси и т.п.

Rigol NFP-3-P2 – датчик ближнего поля, позволяющий обнаружить магнитное поле на расстоянии до 3 см. Предназначен для обнаружения магнитного поля вокруг модулей. Например, точное нахождение места утечки с шасси, определение направления и интенсивности магнитного поля для модуля печатной платы.

Rigol NFP-3-P3 – датчик ближнего поля, позволяющий обнаружить магнитное поле на расстоянии от 5 мм. Предназначен для обнаружения магнитного поля на поверхности. Например, обнаружение магнитного поля производимого проводом, кабелем, поверхностью металла, разъемами, электронными компонентами или их колодками.

Rigol NFP-3-P4 – датчик ближнего поля, позволяющий обнаружить магнитное поле на расстоянии от 2 мм. Предназначен для обнаружения магнитного поля на выходе токовой петли. Например, обнаружение электромагнитного поля у проводника печатной платы, магнитного поля в области контактов 1C.

Технические характеристики датчиков магнитного поля Rigol NFP-3

Диапазон частоты от 30 МГц до 3 ГГц
Разъем SMB (M)
Адаптер N (M) - BNC (F)
ВЧ-кабель BNC (F) - SMB (M), 1 м
Импенданс выхода или адаптера 50 Ом
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский октябрь 2016 6.66 Мб, PDF Скачать

Инструкция на датчик магнитного поля Rigol NFP-3

NFP-3

Английский апрель 2016 270.12 Кб, PDF Скачать
