Генератор сигналов RIGOL DG1022Z универсальный: технические характеристики, цена и возможности

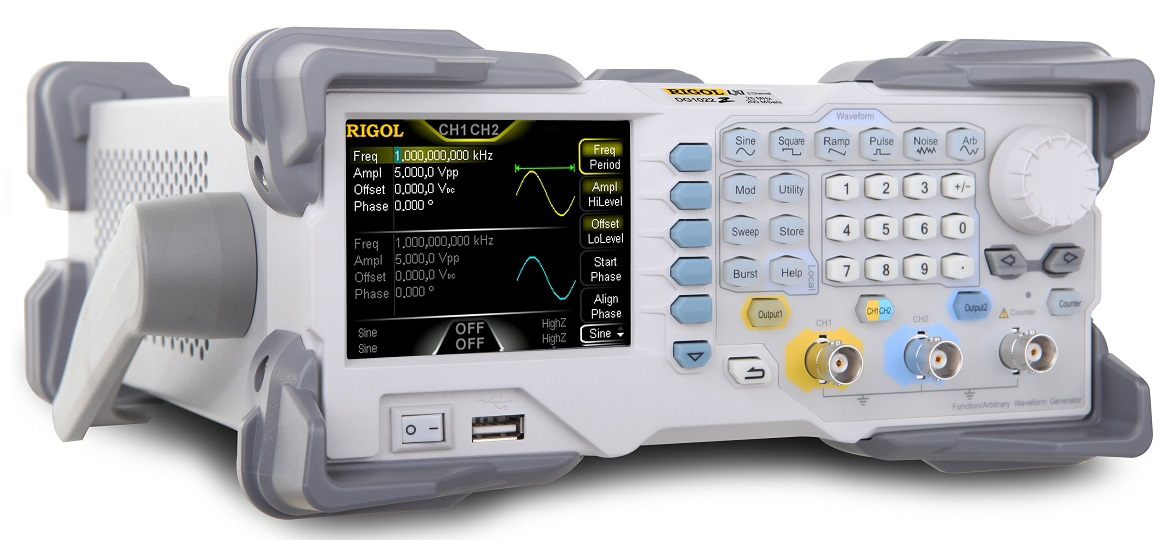

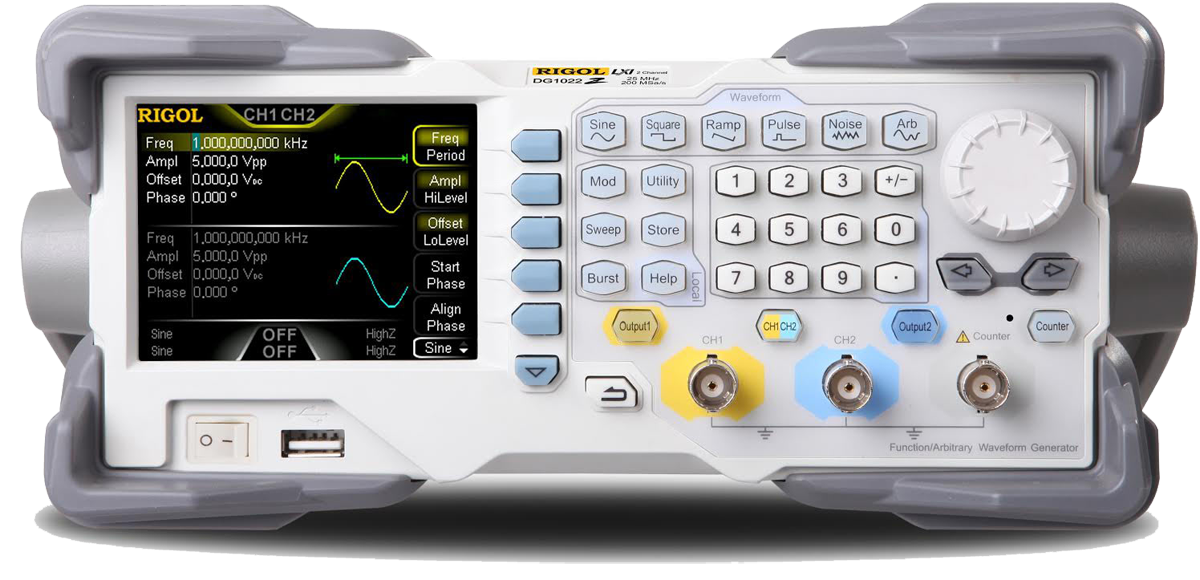

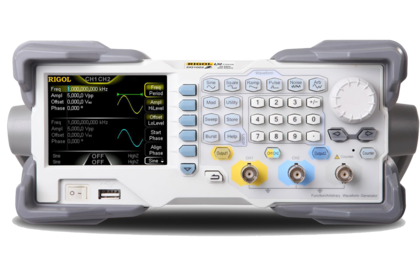

Модель DG1022Z — это двухканальный универсальный генератор сигналов произвольной формы, разработанный компанией Rigol в рамках серии DG1000Z. Данный прибор сочетает в себе функции функционального генератора, синтезатора сигналов, генератора шума и импульсов, аналогового и цифрового модулятора, а также высокоточного частотомера. Максимальная выходная частота составляет 25 МГц, частота дискретизации — 200 МВыб/с, а вертикальное разрешение — 14 бит. Благодаря инновационной технологии поточечного формирования сигналов SiFi, прибор обеспечивает высокую точность восстановления сигнала, низкий уровень фазовых шумов (до -125 дБн/Гц) и малый джиттер (200 пс). DG1022Z — это профессиональный инструмент для разработки электроники, тестирования, отладки и образовательных целей, где требуется генерация сигналов различной формы и сложности с высокой точностью и стабильностью.

Ключевые характеристики RIGOL DG1022Z

• Максимальная выходная частота — 25 МГц
• Количество каналов — 2
• Частота дискретизации — 200 МВыб/с
• Разрешение по вертикали — 14 бит
• Длина памяти формы сигнала — 2M точек (стандарт), до 16M (опция)
• Количество встроенных форм сигналов — 160
• Разрешение по частоте — 1 мкГц
• Стабильность частоты опорного генератора — ±1 ppm
• Уровень фазовых шумов — -125 дБн/Гц
• Джиттер — 200 пс
• Режимы модуляции — AM, FM, PM, FSK, ASK, PSK, PWM
• Режимы работы — свипирование, пакетный режим (Burst), гармоники
• Встроенный частотомер — от 1 мкГц до 200 МГц, 7 разрядов
• Выходная амплитуда — до 10 Вп-п
• Дисплей — цветной TFT LCD 3.5" (320×240)

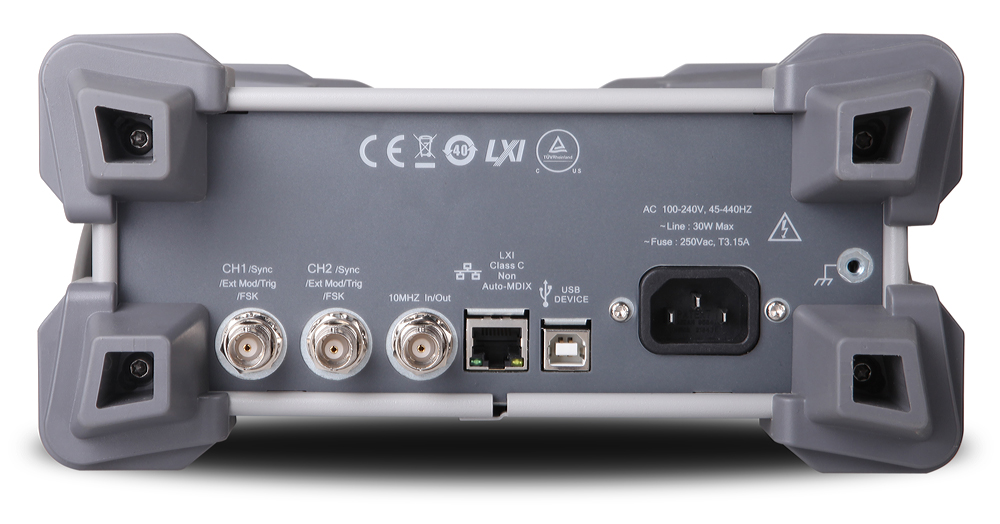

• Интерфейсы — USB-host, USB-device, LAN
• Дистанционное управление — SCPI, LabVIEW

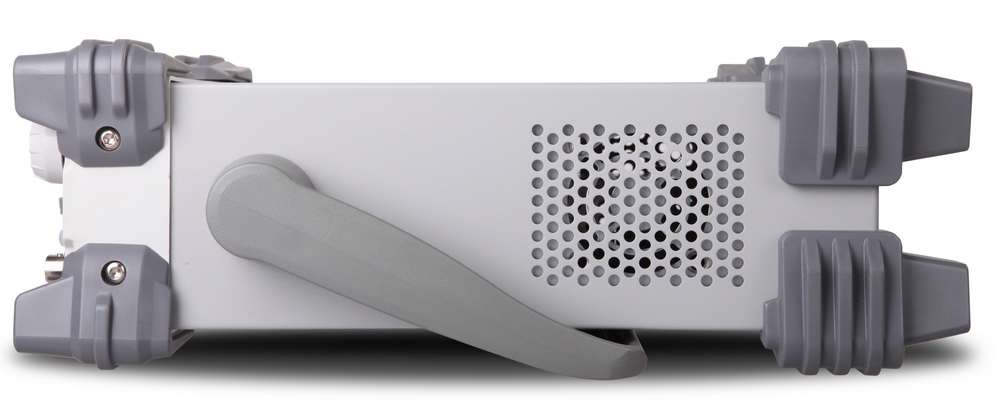

• Габариты — 318×261×112 мм
• Вес — 3.2 кг
• Гарантия — 36 месяцев

Что умеет этот генератор сигналов?

• Технология SiFi (Signal Fidelity) — инновационная технология поточечного формирования сигналов произвольной формы, которая позволяет восстанавливать сигнал без искажений, уменьшать влияние дискретизации и обеспечивать малый джиттер (200 пс). Это даёт более высокую точность по сравнению с обычными генераторами сигналов и позволяет получать чистые, информативные сигналы для самых требовательных измерений.
• Два независимых выходных канала — каждый канал может работать независимо с собственными настройками частоты, амплитуды и формы сигнала. Каналы можно синхронизировать для генерации синфазных сигналов или устанавливать сдвиг фазы между ними, что особенно полезно при тестировании дифференциальных схем, квадратурных модуляторов и систем с несколькими фазами.
• 160 встроенных форм сигналов — в память прибора загружено 160 различных форм сигналов, включая стандартные (синус, прямоугольный, пилообразный, импульсный, шумовой) и специальные (экспоненциальный, кардиоида, гауссовский, полупериодный синус, DC-напряжение и другие). Это покрывает практически все типовые потребности без необходимости создания сигналов с нуля.
• Широкие возможности модуляции — прибор поддерживает аналоговые и цифровые виды модуляции: AM, FM, PM, FSK, ASK, PSK и PWM. Это позволяет использовать его для тестирования радиопередатчиков, приёмников, систем связи и других устройств, где требуется модулированный сигнал.
• Режимы свипирования и пакетной генерации — функция свипирования позволяет изменять частоту в заданном диапазоне с настраиваемой скоростью, что удобно для измерения частотных характеристик фильтров и усилителей. Пакетный режим (Burst) генерирует заданное количество циклов сигнала по внешнему или внутреннему триггеру.
• Режим генерации гармоник — возможность генерировать сигнал с заданным набором гармоник, что полезно для тестирования нелинейных устройств и проверки устойчивости систем к гармоническим искажениям.
• Встроенный высокоточный частотомер — 7-разрядный частотомер с диапазоном от 1 мкГц до 200 МГц позволяет измерять частоту внешних сигналов с высокой точностью без использования дополнительного оборудования.
• Низкий уровень фазовых шумов и джиттера — уровень фазовых шумов составляет -125 дБн/Гц, а джиттер — 200 пс. Это обеспечивает высокую стабильность и чистоту генерируемого сигнала, что критически важно для тестирования высокоточных систем и компонентов.
• Цветной TFT-дисплей и удобное управление — дисплей 3.5" с разрешением 320×240 отображает форму сигнала, параметры и меню настройки. Встроенная система подсказок упрощает работу, а интуитивный интерфейс позволяет быстро переключаться между режимами и настройками.
• Дистанционное управление — прибор поддерживает управление по интерфейсам USB и LAN с использованием стандартных команд SCPI. Это позволяет интегрировать генератор в автоматизированные измерительные системы и управлять им из собственных программ или через среду LabVIEW.

Где применяется RIGOL DG1022Z?

Благодаря широкому спектру функций, высокой точности и двухканальной архитектуре, этот генератор сигналов востребован в самых разных областях:

• Разработка и отладка электронных устройств — генерация тестовых сигналов для проверки работы аналоговых и цифровых схем, фильтров, усилителей, источников питания.
• Тестирование радиотехнических систем — модуляция AM/FM/PM для проверки приёмников, передатчиков и других радиотехнических устройств.
• Автомобильная электроника — тестирование датчиков, блоков управления, систем связи и навигации с использованием различных форм сигналов.
• Образование и научные исследования — проведение лабораторных работ по схемотехнике, радиофизике, цифровой обработке сигналов, демонстрация принципов модуляции и генерации сигналов.
• Сервисные центры и ремонтные мастерские — диагностика и ремонт электронных устройств, проверка частотных характеристик, замена и тестирование компонентов.
• Производственный контроль — тестирование готовых изделий на соответствие спецификациям, входной контроль компонентов.

Почему покупают именно RIGOL DG1022Z?

1. Уникальная технология SiFi — инновационная технология поточечного формирования сигналов произвольной формы обеспечивает высокую точность восстановления сигнала, уменьшает влияние дискретизации и гарантирует малый джиттер. Это даёт реальное преимущество при работе с высокоточными измерениями и сложными сигналами.
2. Два независимых канала — в отличие от одноканальных генераторов, DG1022Z позволяет одновременно генерировать два сигнала с независимыми параметрами. Это особенно полезно при тестировании дифференциальных схем, квадратурных модуляторов и систем с несколькими фазами, экономя время и оборудование.
3. Широкий набор встроенных сигналов и функций — 160 встроенных форм сигналов, режимы модуляции, свипирования, пакетной генерации и гармоник покрывают практически все потребности без необходимости использования дополнительного оборудования или программного обеспечения.
4. Высокая точность и стабильность — стабильность частоты опорного генератора ±1 ppm, уровень фазовых шумов -125 дБн/Гц и джиттер 200 пс обеспечивают высокую чистоту и стабильность сигнала, что критически важно для тестирования высокоточных систем.
5. Встроенный высокоточный частотомер — возможность измерения частоты внешних сигналов до 200 МГц с 7-разрядной точностью позволяет экономить рабочее место и бюджет, заменяя отдельный частотомер.
6. Гибкость подключения и управления — интерфейсы USB и LAN, поддержка SCPI-команд и совместимость с LabVIEW делают прибор готовым к интеграции в автоматизированные измерительные системы и удалённому управлению.
7. Длительная гарантия — 36 месяцев — производитель уверен в качестве своего оборудования, и вы можете быть спокойны за свою покупку.
