Генератор сигналов RIGOL DG4202 универсальный

Rigol
Генератор сигналов RIGOL DG4202 универсальный
116 800 Р
116800 RUB
купитьоформить
На складе: мало
Артикул
№ 01823
Гарантия Гарантия
36 месяцев
Макс. частота выходного сигнала
200 МГц
60 МГц
100 МГц
160 МГц
Частота дискретизации
500 МВыб/с
500 МВыб/с
500 МВыб/с
500 МВыб/с
Разрешение по вертикали
14 бит
14 бит
14 бит
14 бит
Кол-во каналов
2
2
2
2
Макс. глубина памяти
16К
16К
16К
16К
Встроенный частотомер
Да
Да
Да
Да
Интерфейсы
USB-host, USB-device, LAN
USB-host, USB-device, LAN
USB-host, USB-device, LAN
USB-host, USB-device, LAN
Серия
DG4000 (Rigol)
DG4000 (Rigol)
DG4000 (Rigol)
DG4000 (Rigol)

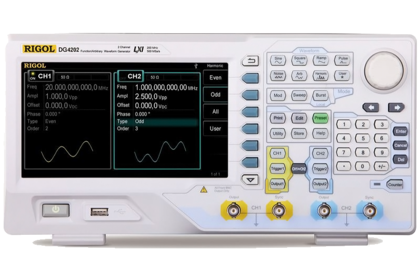

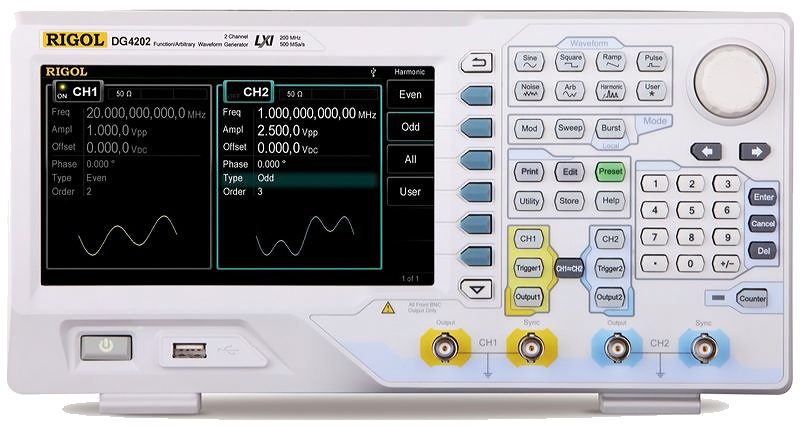

Генератор сигналов Rigol DG4202 использует технологию прямого цифрового синтеза (DDS) и выполняет функции генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. В генераторе сигналов Rigol DG4202 имеется два полностью идентичных канала с полной точной подстройкой фазы. Множество встроенных форм сигналов и типов модуляции делают генератор сигналов Rigol DG4202 универсальным средством при использовании в различных измерительных задачах.

Технические характеристики генератора Rigol DG4202

  • Формирование сигнала методом прямого синтеза (DDS)
  • Количество каналов - 2 (с поддержкой связи по частоте, фазе и амплитуде)
  • Максимальная частота выходного сигнала Rigol DG4202: 200 МГц, разрешение 1 мкГц
  • Разрешение по вертикали 14 бит, частота дискретизации 500 Мвыборок/с
  • Настраиваемая функция генерации гармоник до 16 порядка
  • Свыше 150 форм сигнала, включая синусоидальный, прямоугольный, пилообразный, импульсный, шум, кардинальный синус, возрастание и убывание по экспоненциальному закону, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, двухтональный сигнал, постоянный ток и т.д.
  • Длина памяти сигналов произвольной формы до 16000 точек
  • Режимы модуляции: AM, FM, PM, ASK, FSK, PSK и PWM, BPSK, QPSK, 3FSK, 4FSK, свипирование, пакетный режим
  • Встроенный высокоточный частотомер до 200 МГц с функцией статистического анализа
  • Цветной LCD TFT дисплей (диагональ 17.8 см, 16 млн. цветов, 800x480 px)
  • Интерфейсы Rigol DG4202: USB device, USB host, LAN (поддержка LXI класс С)
  • Многоязычный интерфейс, встроенная система подсказок
  • Габариты Rigol DG4202: 313х160х117 (мм), вес 3.2 кг





Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский октябрь 2016 6.66 Мб, PDF Скачать

IVI драйвер для генераторов сигналов Rigol серии DG4000

DG4202, DG4162, DG4102, DG4062

Английский 2015 532.20 Кб, RAR Скачать

Техническое описание на генераторы сигналов Rigol серии DG4000

DG4202, DG4162, DG4102, DG4062

Английский 2015 2.50 Мб, PDF Скачать

Техническое описание на генераторы сигналов Rigol серии DG4000

DG4162, DG4102, DG4062

Русский 1.0 522.12 Кб, PDF Скачать

Инструкция на генераторы сигналов Rigol серии DG4000

DG4062, DG4102, DG4162, DG4202

Английский 2015 3.81 Мб, PDF Скачать
