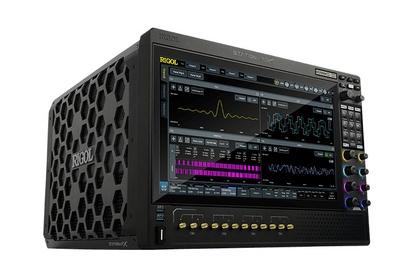

Генератор сигналов RIGOL MDG70004 высокочастотный

MDG70004 - это высокопроизводительный генератор сигналов произвольной формы с максимальной частотой дискретизации до 12 Гвыб/сек, аналоговой полосой пропускания до 5 ГГц, разрешением по вертикали 16 бит и длиной сигнала произвольной формы до 1.5 Гточек и большим динамическим диапазоном.

Генератор сигналов Rigol  MDG70004 предоставляет пользователям возможность формирования широкополосных и чистых сигналов, а также их последовательностей и предназначен для решения задач, требующих высокую точность воспроизведения сигнала.

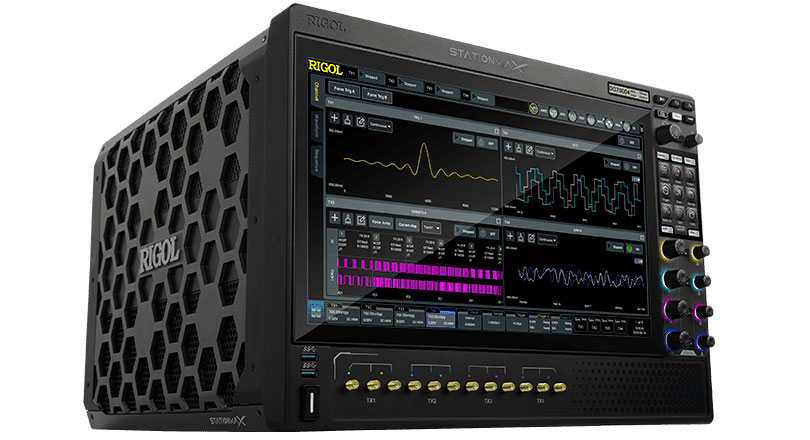

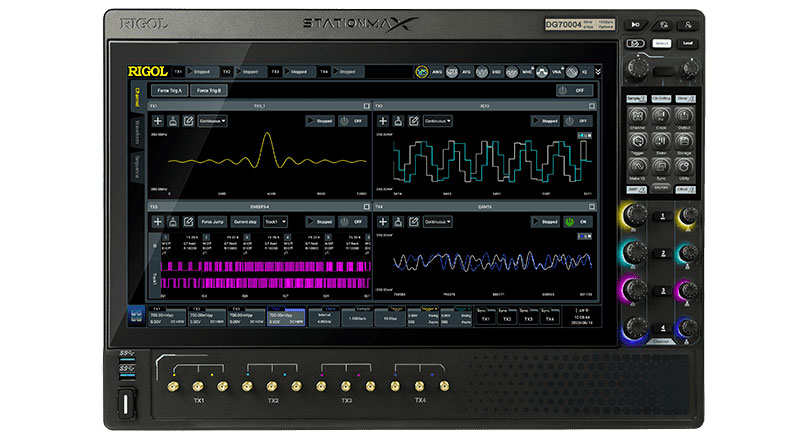

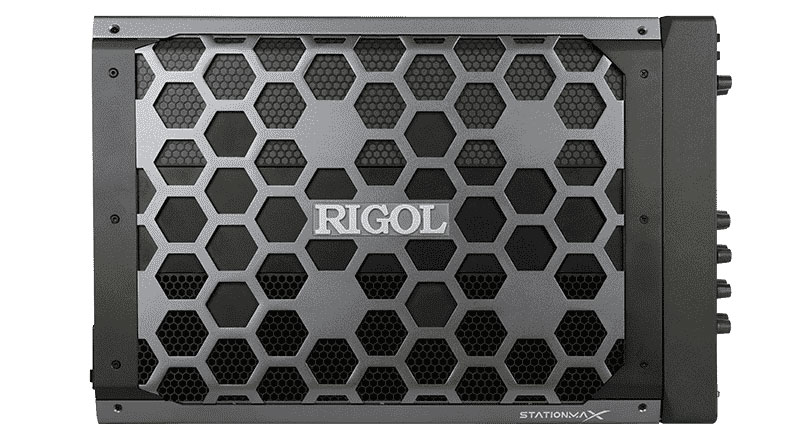

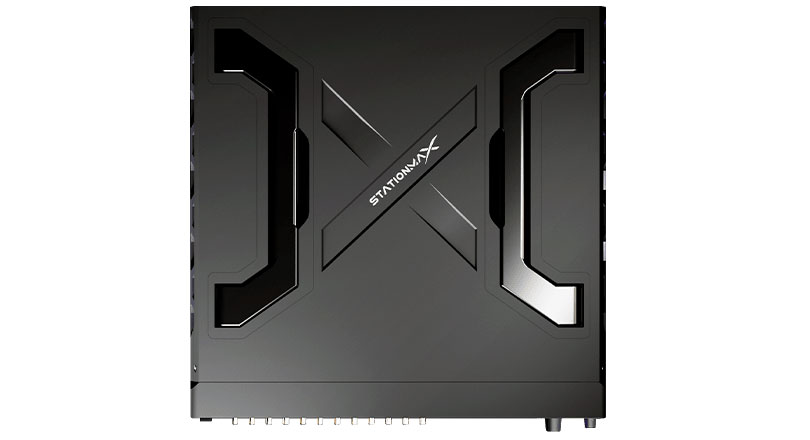

Генератор сигналов Rigol серии MDG70000 выполнен в моноблочном корпусе настольного исполнения и имеет 15.6-дюймовый сенсорный экран с изменяемым углом наклона.

ОСОБЕННОСТИ

• Частота дискретизации генератора: до 5 Гвыб/с (до 12 Гвыб/с при интерполяции)
• Вертикальное разрешение: 16 бит
• Глубина памяти: до 1.5 млрд. точек на каждый канал
• 4 синхронизированных канала в одном приборе
• Динамический диапазон, свободный от паразитных составляющих: -70 дБс
• Прямой синтез несущей сигналов: до 5 ГГц
• Максимальная полоса модуляции: до 1.5 ГГц
• Суммарный джиттер: ниже 10 пс пик-пик, случайный джиттер: ниже 350 фс скз
• Настраиваемая частота дискретизации: от 100 выб/с до 12 Гвыб/с
• Многоканальная синхронизация, в том числе между приборами
• Синхронизация с высокой точностью с межканальной повторяемостью: ниже 10 пс
• Генерация сигналов произвольной формы по точкам; восстановление сигнала без искажений
• Поддержка расширенной последовательности для создания выходных сигналов сложных форм
• Интерфейсы: LAN, USB3.0, HDMI
• Поддержка импорта файлов сигналов из внешней памяти
• 15.6 дюймов' сенсорный дисплей с изменяемым углом наклона; 3.5 дюйма - дополнительный.

ПРИМЕНЕНИЕ

• Разработка, производство, отладка и ремонт электронных устройств, средств связи и НЧ/ВЧ/СВЧ-изделий;
• Функциональное тестирование;
• Лабораторные исследования;
• Область квантовых технологий;
• Образование.

Область квантовых технологий
Квантовая технология — это крупная прорывная технологическая инновация. Множественные сигналы, необходимые для кубитов, требования к низкой задержке для синхронизации выходного канала и триггерного выхода.

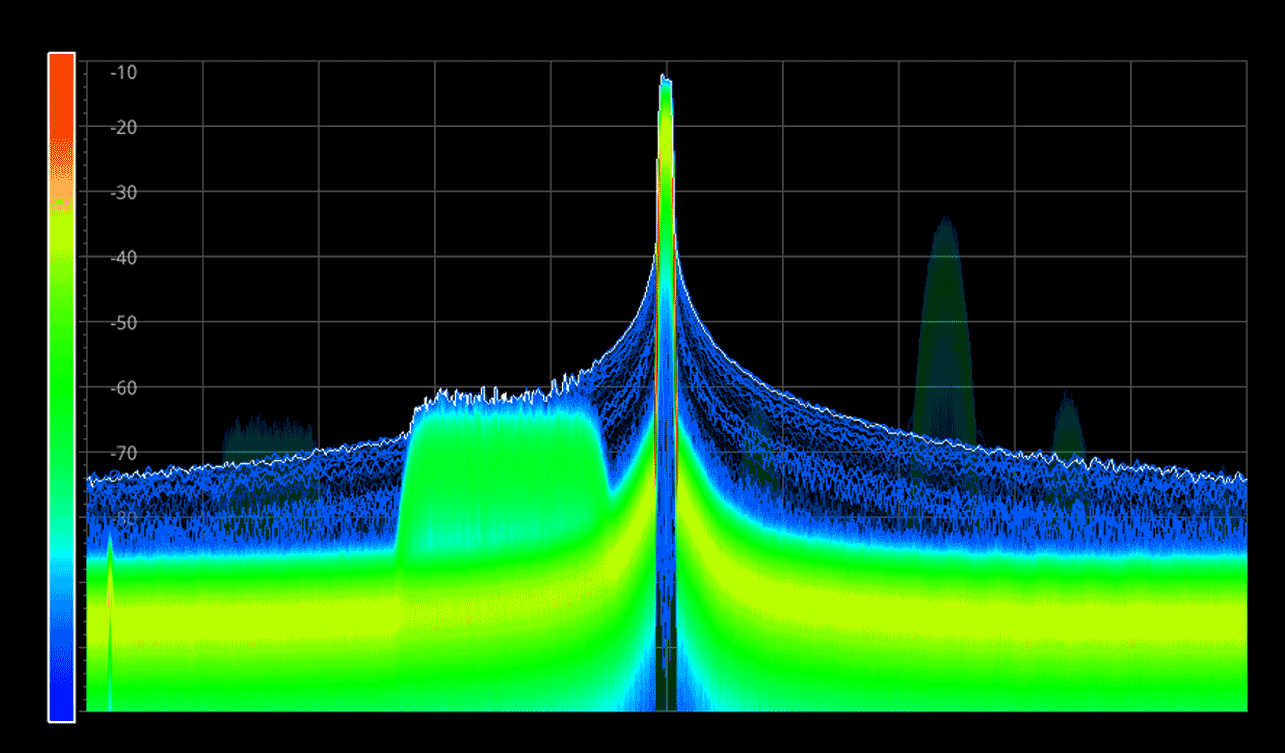

Моделирование сложных электромагнитных сценариев
Создайте сложную, плотную и динамически изменяющуюся электромагнитную среду в лабораторных условиях, имитирующую электромагнитное излучение в реальной среде, что позволяет эффективно повысить скорость оптимизации модели воспроизводимым образом и проверить адаптивность и устойчивость тестируемой системы к сложной электромагнитной обстановке и эффективность защиты от помех.

Тестирование приема сигнала высокоскоростного интерфейса
Для тестирования приема требуется источник сигнала, способный создавать широкий спектр тестовых шаблонов с точно контролируемыми искажениями сигнала, чтобы имитировать наихудшие условия, определенные стандартом, и проводить расширенное тестирование устройства.

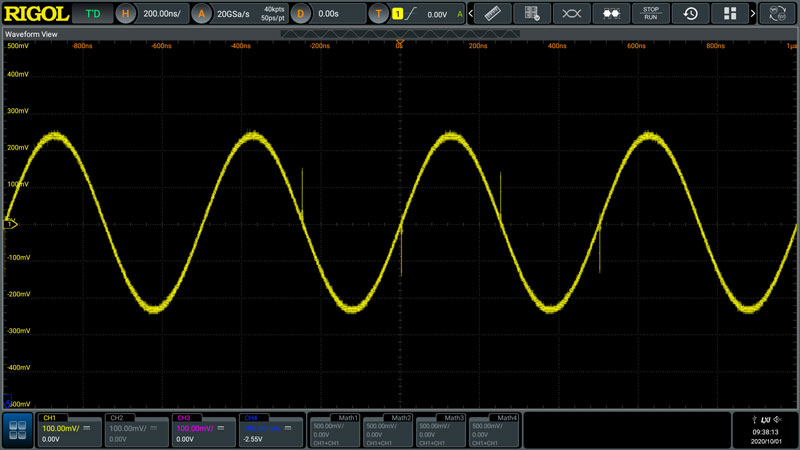

Переменная частота дискретизации от 1 мквыб/с до 12 Гвыб/с
Благодаря новой технологической платформе частоту дискретизации можно регулировать от 1 мквыб/с до 12 Гвыб/с, а для реального восстановления сигнала можно воспроизводить узкие импульсы длительностью всего 400 пс.

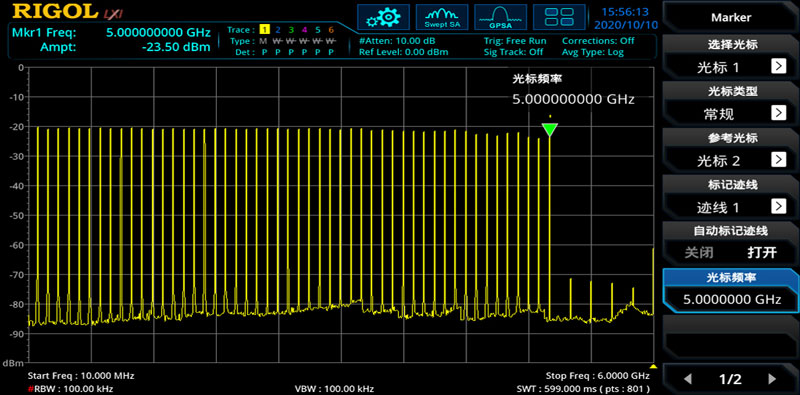

Диапазон выходных частот постоянного тока ~ 5 ГГц
Обеспечьте более широкий диапазон выходных частот для удовлетворения большего числа сценариев использования.

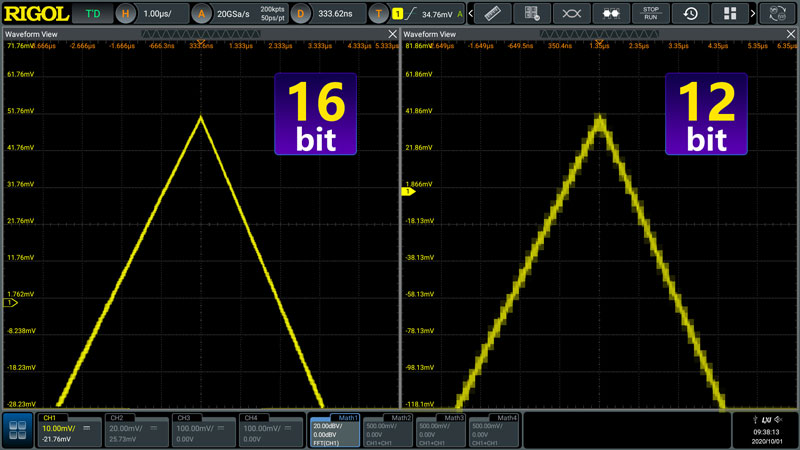

Разрешение 16 бит по вертикали для более точного квантования уровней и более высокого качества осциллограмм
По сравнению с 12- или 14-разрядным вертикальным разрешением, 16-разрядное вертикальное разрешение (наряду с высокой частотой дискретизации) имеет более точный уровень квантования для обеспечения качества выходного сигнала.

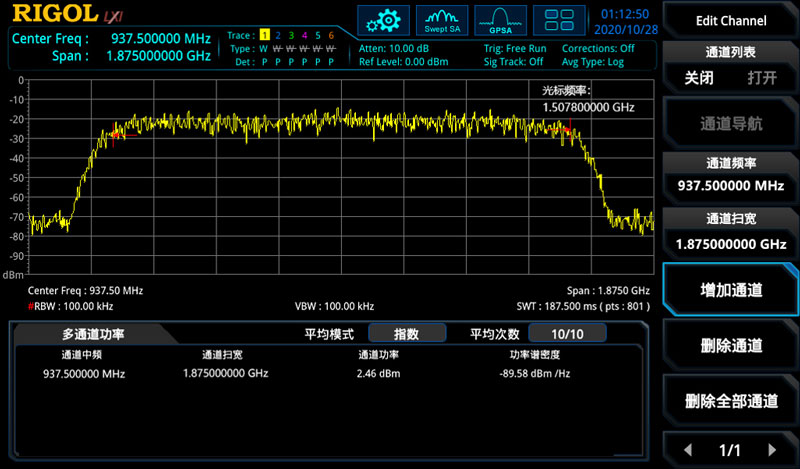

Поддержка полосы модуляции 1.5 ГГц для удовлетворения различных новых стандартов широкополосной беспроводной связи
Полоса модуляции до 1.5 ГГц и функция цифрового преобразования через IQ модулятор может выводить различные методы модуляции, такие как 1024QAM/256QAM, в сочетании со встроенным режимом скачкообразной перестройки частоты (интервал скачкообразной перестройки частоты составляет не более 128 нс), для удовлетворения различных новых широкополосных беспроводных стандартов.

Одноканальная волновая таблица длиной 4 млрд. точек для обеспечения длительного вывода сигнала при высокой частоте дискретизации
Обеспечивает одноканальный до 4 млрд. точек выборки, редактор последовательности поддерживает до 16 000 сегментов формы cbuyfkjd и гибкие функции настройки для удовлетворения длительного воспроизведения сигнала и прыжков последовательности и других функций.

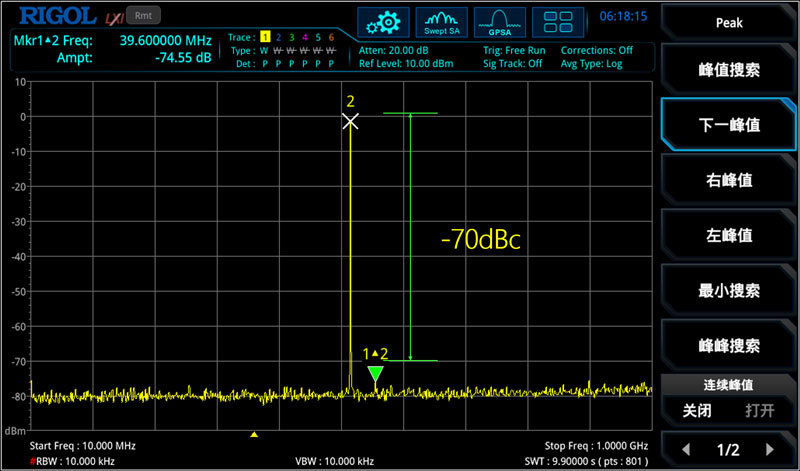

Гарантия чистого сигнала
Обеспечивает высокую чистоту выходного сигнала, динамический диапазон без наводок -70 дБн, общий джиттер 10 пс, случайный джиттер 350 фс, чтобы обеспечить истинный эффект теста.

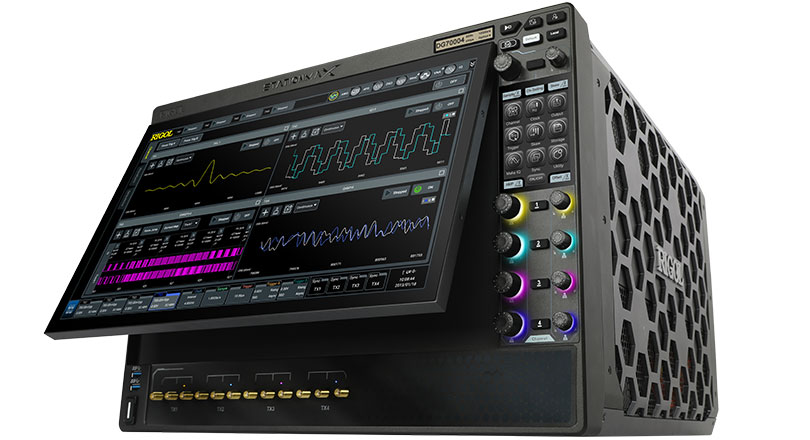

Большой экран с диагональю 15.6 дюйма, электрическая регулировка угла
Благодаря 15.6-дюймовому сенсорному экрану 2k высокой четкости и удобному дизайну пользовательского интерфейса инженеры могут выполнять все операции без ПК. Электрически регулируемый угол обзора, адаптирующийся к работе пользователя по редактированию волновых форм под разными углами.
