Генератор сигналов RIGOL MSG5204 высокочастотный

Rigol
Генератор сигналов RIGOL MSG5204 высокочастотный
Под заказ
Артикул
№ 03307
Гарантия Гарантия
36 месяцев
Макс. частота выходного сигнала
20000 МГц
12000 МГц
12000 МГц
12000 МГц
12000 МГц
20000 МГц
20000 МГц
20000 МГц
Кол-во каналов
4
2
4
6
8
2
6
8
Интерфейсы
HDMI, USB-host, USB-device, LAN
HDMI, USB-host, USB-device, LAN
HDMI, USB-host, USB-device, LAN
HDMI, USB-host, USB-device, LAN
HDMI, USB-host, USB-device, LAN
HDMI, USB-host, USB-device, LAN
HDMI, USB-host, USB-device, LAN
HDMI, USB-host, USB-device, LAN
Серия
MSG5000 (Rigol)
MSG5000 (Rigol)
MSG5000 (Rigol)
MSG5000 (Rigol)
MSG5000 (Rigol)
MSG5000 (Rigol)
MSG5000 (Rigol)
MSG5000 (Rigol)
Особенности
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Дистанционное управление
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView

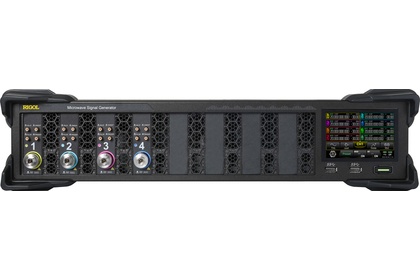

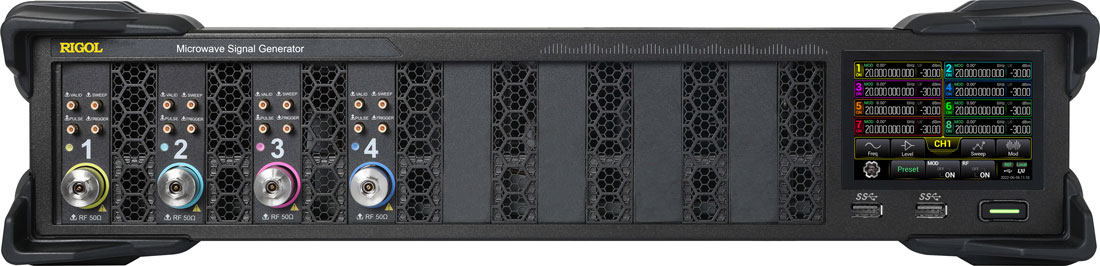

MSG5204 - это 4-х канальный генератор РЧ-сигналов для применения в лабораторных условиях, разработанный для решения задач, требующих высокую точность и чистоту воспроизведения. Данный прибор позволяет легко и быстро создавать сигналы в частотном диапазоне от 9 кГц до 20 ГГц.

Устройство предназначено для формирования фазокогерентных сигналов, позволяет выполнять сложные сценарии испытаний, в таких областях, как квантовые технологии, генерация радиолокационных сигналов, MIMO и ЭМС.

Генератор сигналов MSG5204 выполнен в моноблочном корпусе стоечного исполнения и имеет возможность масштабировать радиочастотный комплекс за счет высокой плотности каналов и полного дистанционного управления и программирования.

Для внешнего управления поддерживается стандартный набор команд SCPI, платформа Web Control, а также можно использовать Excel, LabView, Visual Basic, Visual Basic C++ и соответствующие инструменты программирования для автоматической отправки команд пакетами, чтобы удовлетворить требования сценариев автоматизированного тестирования.

Устройство оснащается встроенным сенсорным дисплеем диагональю 3.5 дюймов, имеется возможность подключения полноформатного внешнего монитора с помощью интерфейса HDMI для отображения состояния, настроек и режимов работы прибора.

Особенности:

  • 4-х канальное устройство для формирования фазокогерентных сигналов;
  • Возможность установки нескольких устройств в измерительную стойку;
  • Высокая межканальная синфазность <1º на 10 ГГц, шаг перестройки фазы 0.01º;
  • Высокая скорость переключения: <3 мс;
  • Максимальная выходная мощность: 25 дБм;
  • Частотный диапазон выходного сигнала: от 9 кГц до 20 ГГц;
  • Точность установки частоты: 0.01 Гц;
  • Уровень фазовых шумов менее -133 дБн/Гц при отстройке 10 кГц на 1 ГГц;
  • Аналоговая модуляция (АМ/ЧМ/ΦМ);
  • Импульсная модуляция (опция) и генератор импульсных последовательностей (опция);
  • Все типы модуляции поддерживают внутренние и внешние источники;
  • Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;
  • Интерфейсы связи USB/LAN для дистанционного управления; поддержка команд SCPI.

Применение:

  • Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ/СВЧ-изделий
  • Автоматизированное тестирование
  • Функциональное тестирование
  • Лабораторные исследования
  • Испытания на ЭМС.
