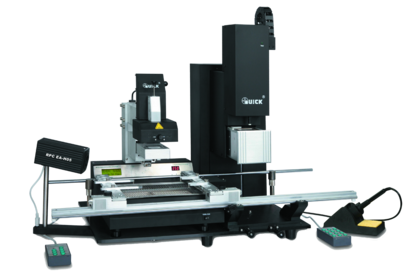

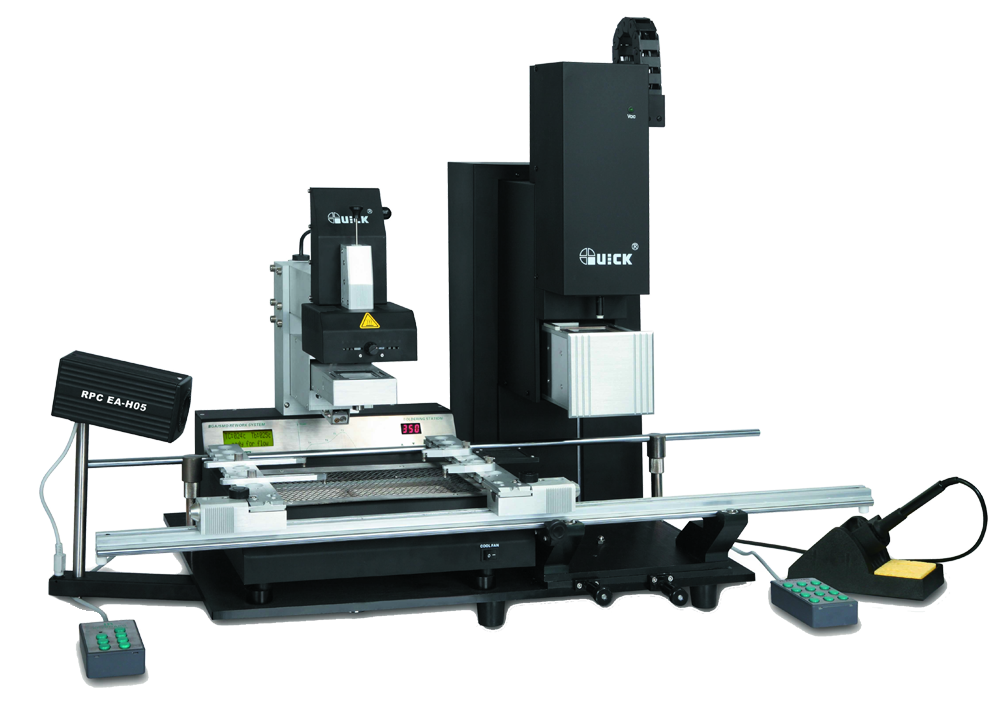

Инфракрасная паяльная станция BGA QUICK EA-H05
На складе: отсутствует (модель снята с производства)
№ 01849
Гарантия12 месяцев
Инфракрасная паяльная станция BGA BGA QUICK EA-H05 снят с производства. Замена - инфракрасная паяльная станция BGA QUICK EA-H15 .
QUICK EA-H05 - инфракрасная паяльная станция BGA для пайки и выпаивания компонентов, выполненных в корпусах для поверхностного монтажа. Комплекс оборудован микропроцессорным контролем и использует инфракрасную сенсорную технологию для точного задания и контроля процесса пайки.
Инфракрасная паяльная станция BGA QUICK EA-H05 состоит из инфракрасной ремонтной станции и системы высокоточного монтажа. Для наблюдения за пайкой в состав комплекса входит камера визуализации процесса QUICK RPC EA-H05, снабженная мощным кольцевым источником света. Контроль за процессом нагрева и охлаждения осуществляется при помощи бесконтактного инфракрасного датчика, что обеспечивает точное соблюдение режима оптимальной температуры пайки. Для защиты смежных компонентов от перегрева в инфракрасном нагревателе установлена регулируемая апертура.
Инфракрасная паяльная станция BGA QUICK EA-H05 полностью соответствует технологии высокотемпературной бессвинцовой пайки и пригодна для работы с платами, обладающими большой теплоемкостью.
Инфракрасная паяльная станция BGA QUICK EA-H05 является обновлением полной комбинации паяльного комплекса QUICK BGA2005.
Инфракрасная паяльная станция BGA QUICK EA-H05 снят с производства. Замена - инфракрасная паяльная станция BGA QUICK EA-H15 .
Технические характеристики инфракрасной паяльной станции BGA QUICK EA-H05
Инфракрасная ремонтная паяльная станция
| Мощность | 1600 Вт (макс.) |
| Мощность нижнего ИК-излучателя | 1600 Вт (400 Вт×2, длинноволновый инфракрасный нагреватель) |
| Мощность верхнего ИК-излучателя | 720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм) |
| Апертура верхнего ИК-излучателя | 20-60 мм (регулирование по осям X, Y) |
| Размеры нижнего ИК-излучателя | 135×250 мм |
| Максимальный размер печатной платы | 400×400 мм |
| Интерфейс | RS-232C (соединение с ПК) |
| Температурный датчик | Бесконтактный инфракрасный |
| Вес | Около 35 кг |
| Размеры (Д×Ш×В) | 750×500×680 мм |
Устройство прецизионной установки микросхем серии PL
| Камера | Увеличение: 22×10 раз, 12 В/300 мА; горизонтальное расширение: 480 линий, формат PAL |
| Размеры линзы | 50×50 мм |
| Размер BGA компонентов | 2×2-60×60(мм) |
| Выходной видеосигнал | Видео сигнал |
Камера визуализации процесса RPC
| Камера визуализации RPC | Увеличение: 22×10 раз |
| Горизонтальное расширение: 480 линий | |
| Формат PAL |
Вспомогательная паяльная станция
| Мощность | 90 Вт |
*Примечание: Монитор не входит в комплект данной станции. В зависимости от практических требований клиенты могут приобрести его дополнительно.
| Язык | Версия | Размер и тип | |||
|
Паяльные станции, термовоздушные станции, ванны для лужения, жала, насадки, аксессуары, воздухоочистка, антистатика, прогревочные столы, дозаторы |
Английский | 2021 | 11.25 Мб, PDF | Скачать | |
|
Инструкция на инфракрасный паяльный комплекс QUICK EA-H05 EA-H05 |
Английский | 2014 | 627.87 Кб, PDF | Скачать | |
