Источник питания программируемый OWON ODP3122

Owon
Источник питания программируемый OWON ODP3122
53 480 Р
53480 RUB
купитьоформить
На складе: достаточно
Артикул
№ 02256
Гарантия Гарантия
24 месяца
Кол-во каналов
2
3
3
2
3
Тип
Линейный
Линейный
Линейный
Линейный
Линейный
Максимальное напряжение
30 В
30 В
30 В
60 В
60 В
Максимальный ток
12 А
3 А
6 А
6 А
3 А
Дисплей
LCD
LCD
LCD
LCD
LCD
Электронное отключение нагрузки
Да
Да
Да
Да
Да
Интерфейсы
USB-device, USB-host, LAN, RS-232
USB-device, USB-host, RS-232
USB-device, USB-host, LAN, RS-232
USB-device, USB-host, LAN, RS-232
USB-device, USB-host, LAN, RS-232
Особенности
Программируемый
Программируемый
Программируемый
Программируемый
Программируемый
Дополнительно
выход Sense (4-х проводное подключение нагрузки)


выход Sense (4-х проводное подключение нагрузки)

Дистанционное управление
Оригинальное ПО, SCPI, LabView
Оригинальное ПО
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView

Особенности программируемого источника питания OWON ODP3122

  • Два независимых регулируемых канала + выход Sense
  • 4-х проводное подключение нагрузки (только для канала CH1) исключает ошибку измерения из-за падения напряжения на соединительных проводах.
  • Наилучшее разрешение: 1 мВ / 1 мА
  • Низкие шумы и пульсации
  • До 100 точек с настраиваемыми параметрами (напряжение, ток, время) для программируемого режима
  • Три режима работы: независимый, параллельное соединение, последовательное соединение
  • Защита от перегрузки по напряжению / по току
  • Функция регистратора: возможность записи выходного напряжения или выходного тока, отображение записанных данных в виде диаграммы
  • Автоматическая система охлаждения
  • 4 дюймовый ЖК-дисплей высокого разрешения (480 × 320 пикселей)
  • Разнообразные интерфейсы: USB, RS232 и LAN
  • Поддержка команд управления SCPI и LabVIEW

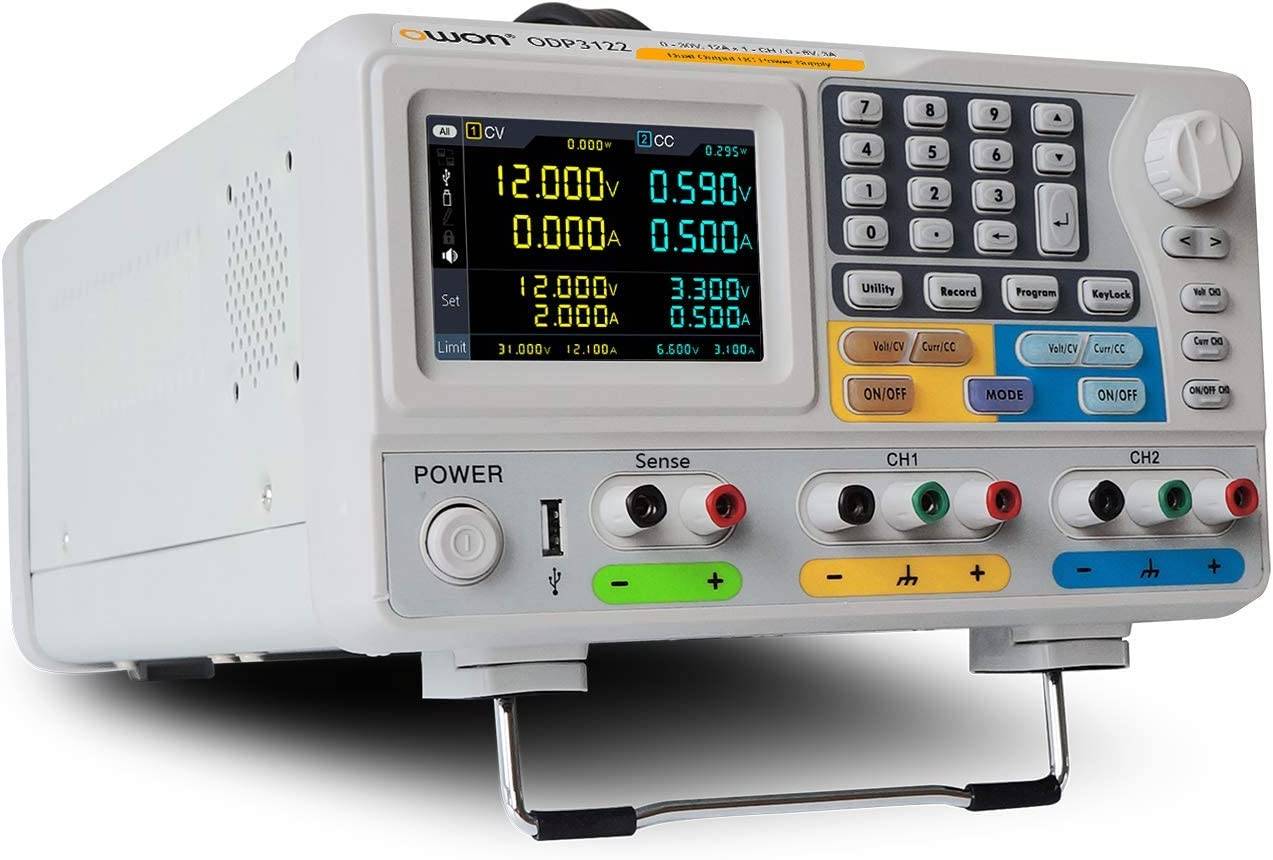

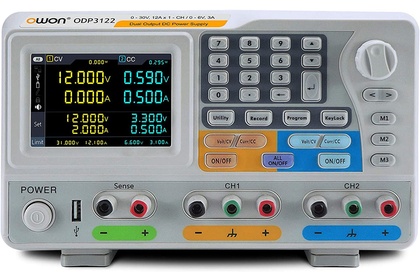

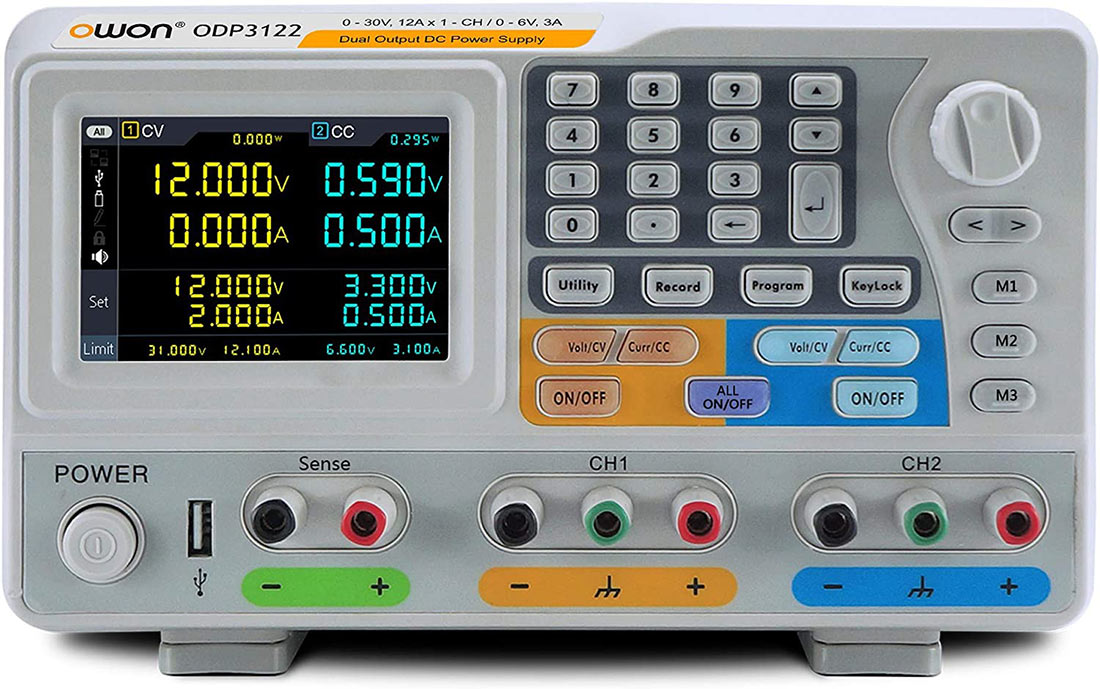

Программируемый источник питания OWON ODP3122

  • 2 независимых регулируемых канала + выход Sense
  • Возможность параллельного или последовательного соединения каналов
  • Выходное напряжение: 0~30 В (канал 1), 0~6 В (канал 2),точность установки 1 мВ
  • Выходной ток: 0~12 А (канал 1), 0~3 А (канал 2), точность установки 1 мA
  • Высокая стабильность и малые пульсации (≤ 1 мВ rms, ≤5 мA rms, 20 Гц – 20 МГц)
  • Малое влияние нагрузки: ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА
  • Малое влияние сетевого напряжения: ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА
  • Индикация: TFT LСD-дисплей 9.9 см (480x320 пикселей)
  • Память до 100 групп характеристик для создания сигналов произвольной формы
  • Защита от перегрузки и переполюсовки
  • Система автоматического охлаждения

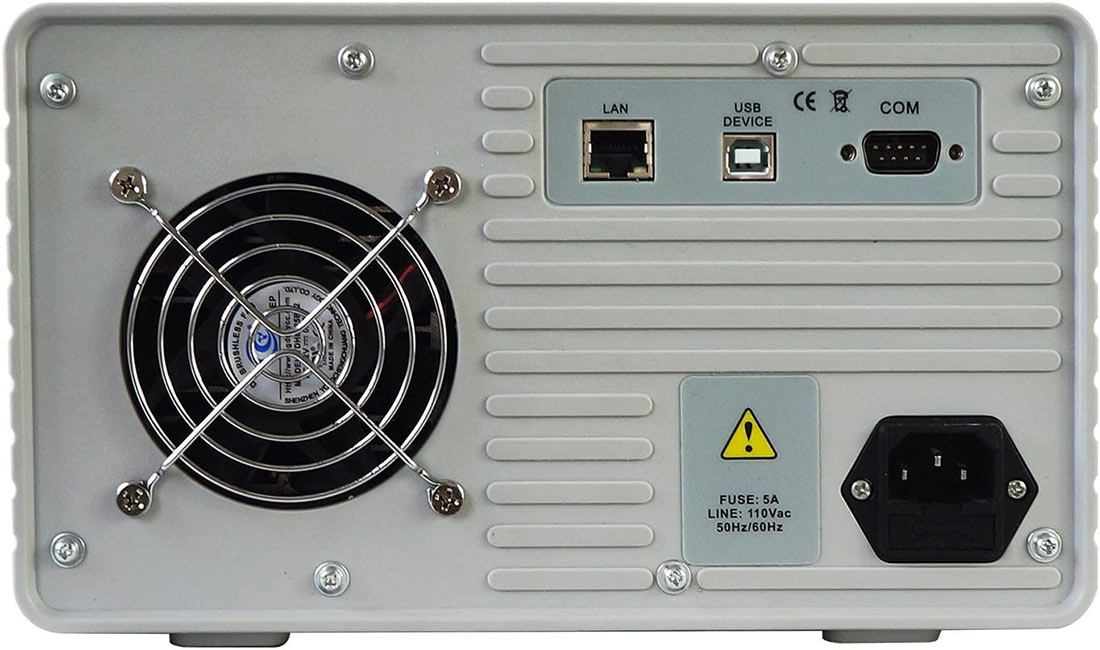

  • Интерфейсы Owon ODP3122: USB 2.0 (host и device), RS232, LAN
  • Габариты Owon ODP3122: 358x250x158 (мм), вес 12 кг

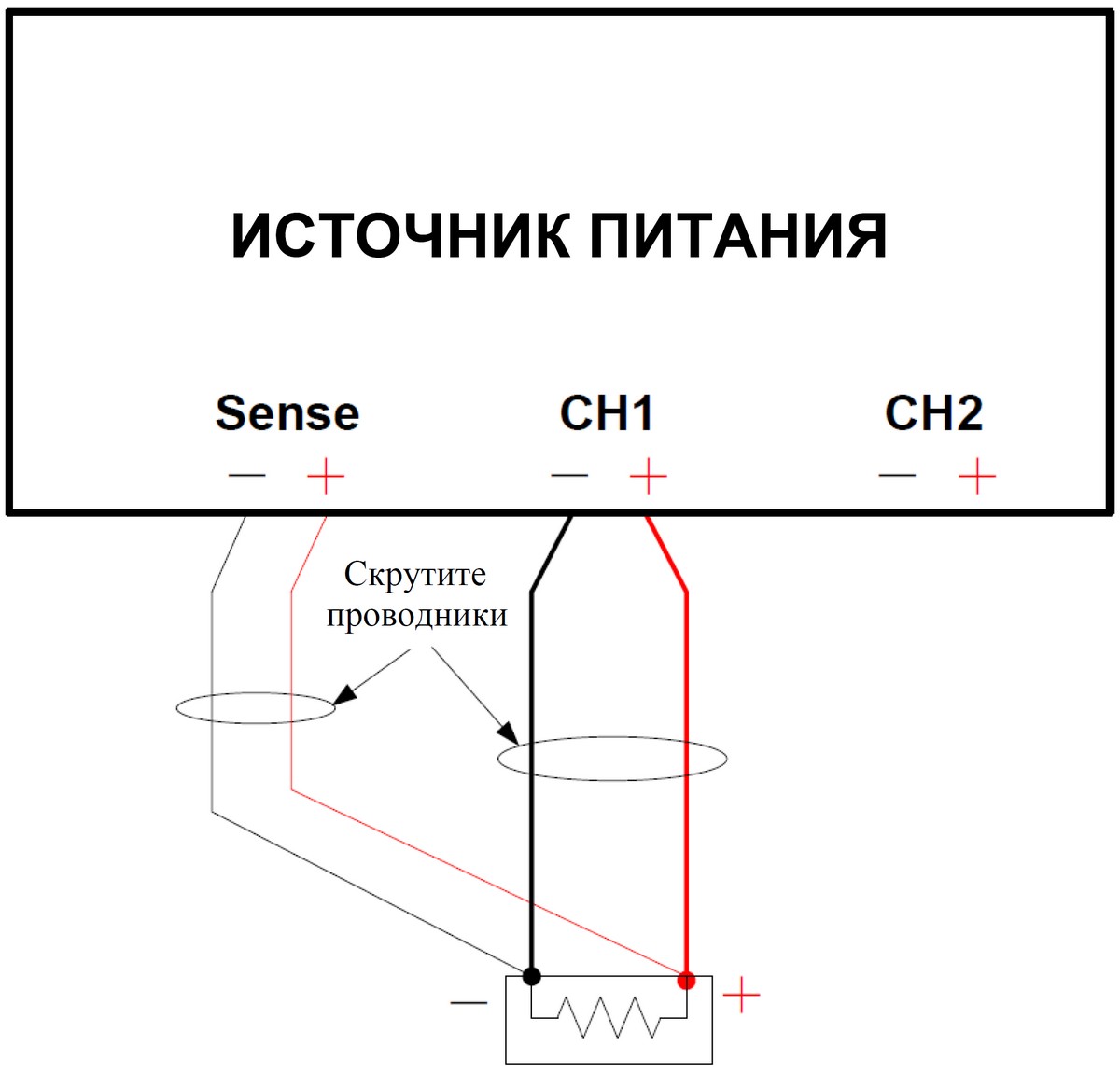

1. Режим 4-х проводного подключения нагрузки

Режим 4-х проводного подключения нагрузки может быть использован только для канала CH1.
Чтобы обеспечить точность напряжения на нагрузке при значимом падении напряжения на соединительных проводах, вызванным большим током, у данного источника питания конструктивно предусмотрен режим 4-х проводного подключения нагрузки. При использовании этого режима система автоматически компенсирует вызванное током падение напряжения в проводниках подключения нагрузки, путем измерения напряжения непосредственно на выводах нагрузки. Схему подключения см. ниже.

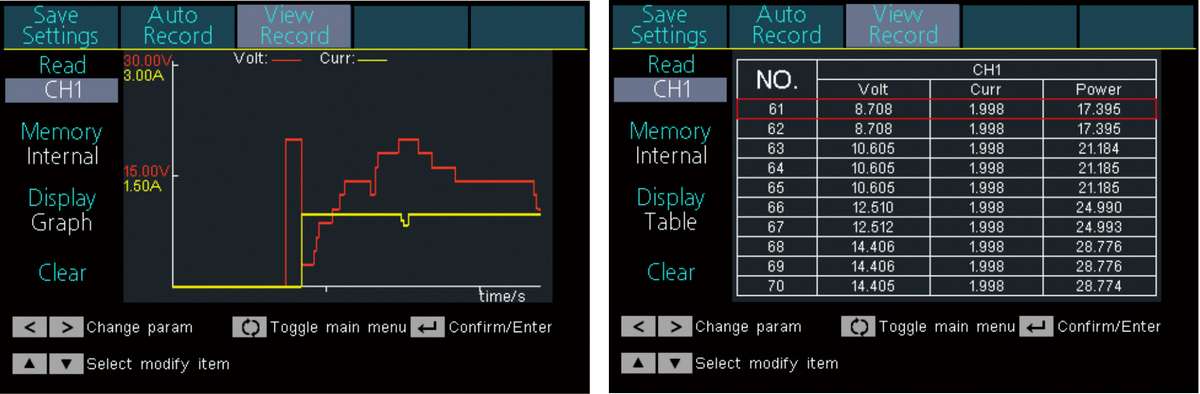

2. Функция регистратора
Эта функция позволяет отслеживать изменения состояния системы питания с отображением записанных данных в виде диаграммы

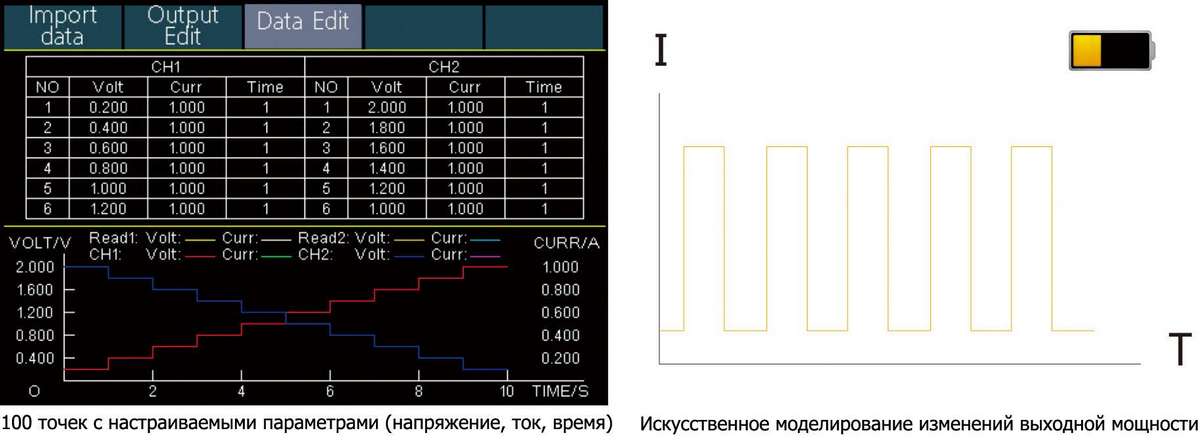

3. Программируемый выход
До 100 точек с настраиваемыми параметрами (напряжение, ток, время) для программируемого режима; кривую выходной мощности можно регулировать с помощью персонального компьютера или непосредственно на источнике питания, позволяя искусственно моделировать изменения выходной мощности.

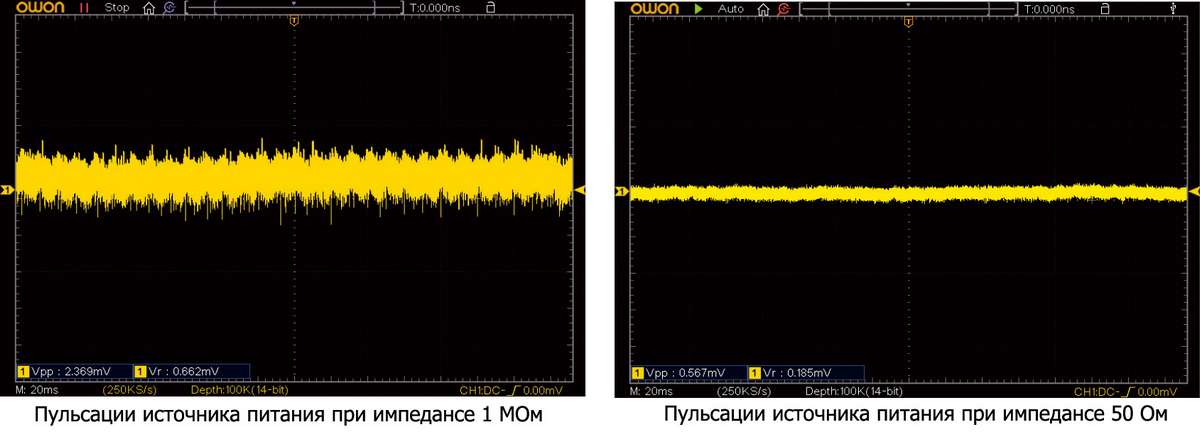

4. Низкие шумы и пульсации
Источники питания OWON серии ODP отличаются сверхнизкими пульсациями и сверхнизким шумом, практически не влияющие на испытываемые цепи.

Язык Версия Размер и тип

Каталог продукции OWON

Осциллографы, генераторы, источники питания, мультиметры, анализаторы спектра, токоизмерительные клещи, аксессуары

Английский 3.5.1 21.48 Мб, PDF Скачать

Инструкция по программированию на источники питания OWON серии ODP

ODP3033, ODP3063, ODP6033, ODP3122, ODP6062

Английский 1.0 229.85 Кб, PDF Скачать

Инструкция на источники питания OWON ODP3122 и ODP6062

ODP3122, ODP6062

Английский 1.0.1 561.50 Кб, PDF Скачать
