Измеритель сопротивления изоляции (мегаомметр) Victor VC60B+

Проверка сопротивления изоляции — обязательная процедура при обслуживании электрооборудования, кабельных линий и электродвигателей. Victor VC60B+ — это портативный цифровой мегаомметр, который измеряет сопротивление изоляции с тестовыми напряжениями 250, 500 и 1000 В. Прибор построен на преобразователе постоянного напряжения с низким энергопотреблением и высоким КПД, что позволяет питать его от шести батарей типа АА. Встроенный АЦП с двойным интегрированием обеспечивает стабильные и точные показания. Модель подходит для электриков, наладчиков, сотрудников кабельных хозяйств и сервисных инженеров, которым нужен надёжный инструмент для диагностики изоляции в полевых и производственных условиях.

Технические характеристики Victor VC60B+

• Модель — Victor VC60B+
• Тестовые напряжения — 250 В / 500 В / 1000 В, отклонение ±10%
• Измерение сопротивления изоляции:
• 250 В: 0.1–20 МОм (основной диапазон), 20–500 МОм (расширенный)
• 500 В: 0.1–50 МОм (основной диапазон), 50–1000 МОм (расширенный)
• 1000 В: 0.1–100 МОм (основной диапазон), 100–2000 МОм (расширенный)
• Базовая точность измерения сопротивления — ±(4% + 2 единицы)
• Ток короткого замыкания — 250 В / 500 В: 1.8 мА; 1000 В: 1.6 мА
• Измерение переменного напряжения — 0–750 В, точность ±(4% + 2 единицы)
• Входной импеданс — 1 МОм
• Диапазон частот — 50–200 Гц
• Дисплей — ЖК, 84.8 × 59.8 мм, максимальное показание 1999
• Разрядность — 2000 отсчётов
• Индикация перегрузки — отображение «1» в младшем разряде

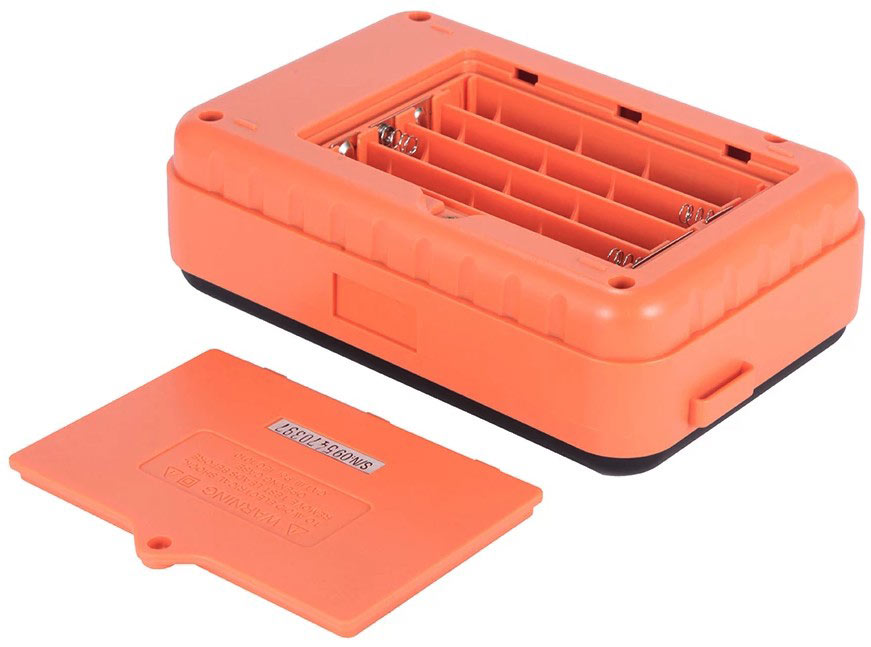

• Питание — 6 элементов 1.5 В (тип АА) или внешний сетевой адаптер
• Потребляемая мощность — 300 мВт при измерении
• Автоотключение — приблизительно через 15 минут после включения
• Рабочая температура — 0…+40 °C
• Влажность — 30–85% RH
• Размеры — 175 × 110 × 70 мм
• Вес — около 630 г (с батареей)

Что умеет мегаомметр Victor VC60B+

Три тестовых напряжения для разных задач

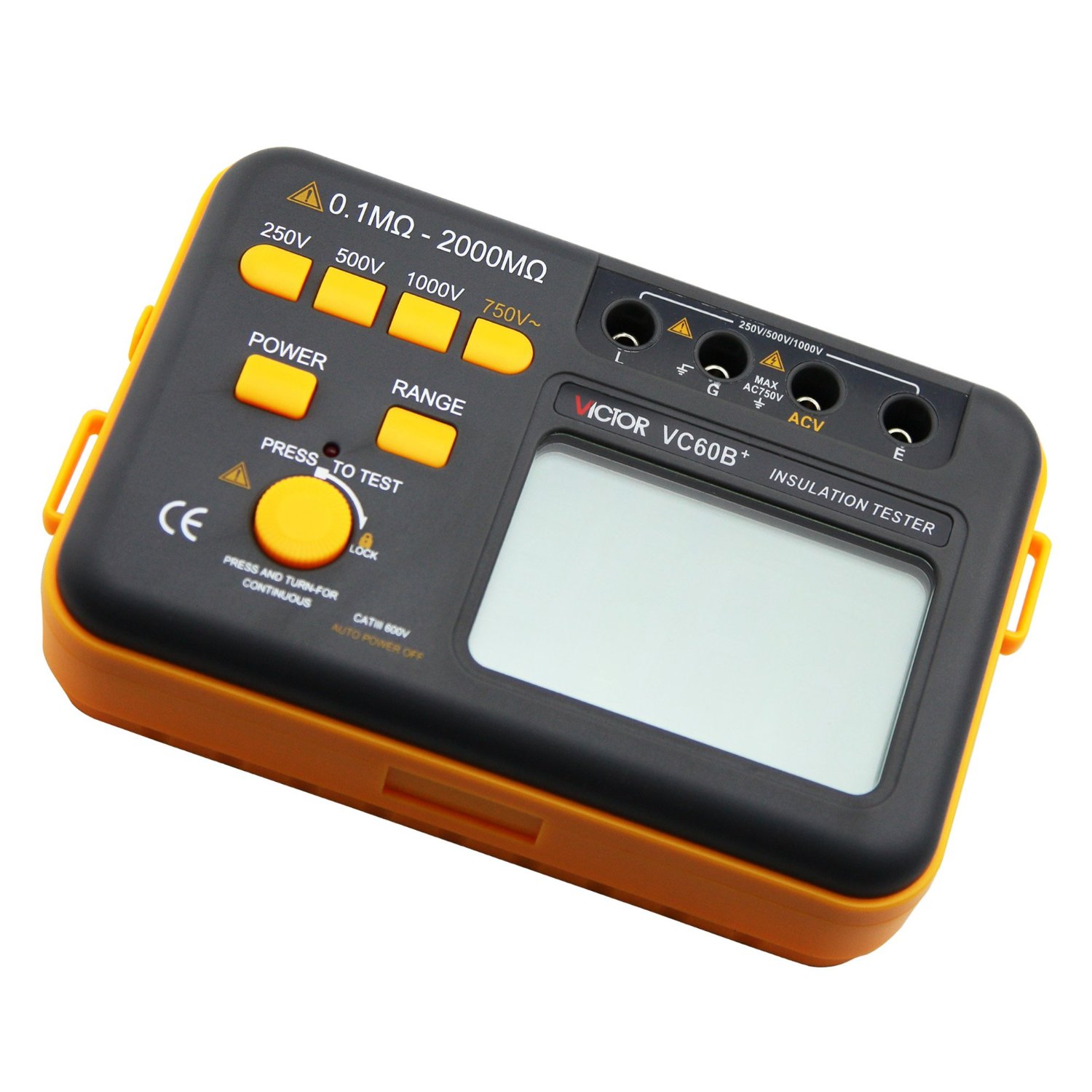

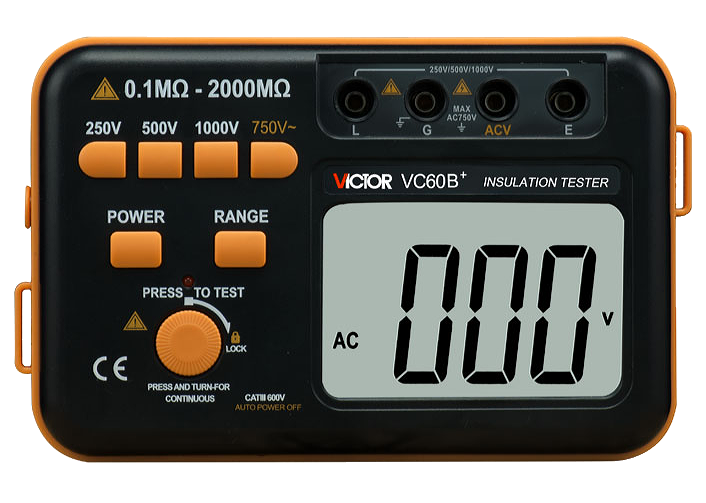

Прибор поддерживает три фиксированных тестовых напряжения: 250, 500 и 1000 В. Для каждого напряжения предусмотрены основной и расширенный диапазоны измерений. Это позволяет проверять изоляцию широкого спектра оборудования — от низковольтных цепей и телекоммуникационных линий до силовых кабелей и электродвигателей. Переключение между напряжениями выполняется отдельным переключателем на передней панели.

Измерение переменного напряжения до 750 В

Помимо сопротивления изоляции, прибор измеряет переменное напряжение в диапазоне до 750 В с точностью ±(4% + 2 единицы). Это делает VC60B+ универсальным инструментом для диагностики: сначала можно проверить наличие напряжения в цепи, а затем — сопротивление изоляции, не меняя прибор.

Световая индикация высокого напряжения и защита

При подаче тестового напряжения на гнездо «L» загорается светодиодный индикатор. Это предупреждает оператора о наличии опасного напряжения на щупах. Прибор также оснащён индикацией перегрузки и индикатором разряженной батареи. Встроенная функция автоматического отключения питания продлевает срок службы элементов питания, если прибор оставлен без работы.

Удобство в полевых условиях

Вес прибора — около 630 г, размеры 175 × 110 × 70 мм, что позволяет работать с ним одной рукой. В комплекте предусмотрен шейный ремень, который освобождает обе руки для подключения щупов к проверяемому объекту. ЖК-дисплей с подсветкой остаётся читаемым в условиях недостаточной освещённости, что важно при работе в подвалах, на объектах без электричества и на улице в тёмное время суток.

Измерение сопротивления изоляции

Для измерения сопротивления изоляции прибор использует метод цифрового моста. Перед измерением необходимо выбрать тестовое напряжение (250, 500 или 1000 В) и диапазон. Щупы подключаются к испытуемому объекту, после чего нажимается кнопка теста. Результат отображается на ЖК-дисплее в мегаомах. Для кабелей предусмотрено подключение защитного кольца к гнезду «G», что позволяет исключить влияние поверхностных токов утечки на точность измерений.

Где применяется Victor VC60B+

Мегаомметр востребован в сферах, где требуется контроль состояния изоляции электрооборудования:

• Электротехника и электромонтаж — проверка изоляции кабелей, проводов, распределительных щитов.
• Кабельные хозяйства — диагностика силовых и контрольных кабелей перед вводом в эксплуатацию.
• Обслуживание электродвигателей — измерение сопротивления изоляции обмоток перед пуском и после ремонта.
• Телекоммуникации — проверка изоляции линий связи и оборудования.
• Энергетика — обслуживание трансформаторов, генераторов, распределительных устройств.
• Промышленные предприятия — плановые и внеплановые проверки электрооборудования станков и установок.
• Сервисные и монтажные организации — диагностика изоляции на объектах заказчика.

Преимущества Victor VC60B+

1. Три тестовых напряжения в одном приборе. 250, 500 и 1000 В покрывают большинство задач по проверке изоляции — от слаботочных цепей до силового оборудования.
2. Широкий диапазон измерений. До 2000 МОм на пределе 1000 В позволяет диагностировать изоляцию с высокими требованиями к сопротивлению.
3. Измерение переменного напряжения до 750 В. Дополнительная функция делает прибор универсальным инструментом для диагностики.
4. Световая индикация высокого напряжения. Предупреждает оператора о наличии опасного напряжения на щупах.
5. Компактность и малый вес. 630 г и размеры 175 × 110 × 70 мм — прибор удобно держать в руке и носить с собой.
6. Шейный ремень в комплекте. Освобождает обе руки для подключения щупов к проверяемому объекту.
7. Подсветка дисплея и автоотключение. Удобство работы в тёмных помещениях и экономия заряда батареи.
8. Низкое энергопотребление. Питание от шести элементов АА, преобразователь с высоким КПД.
