Комплект опций Rigol MSO5000-BND

Rigol
Комплект опций Rigol MSO5000-BND
Под заказ
Артикул
№ 02306

  • Комплект Rigol MSO5000-BND включает в себя 8 видов опций:

Rigol MSO5000-COMP - запуск и декодирование по протоколам RS-232, UART. Декодирование данных TX/RX шины RS232/UART (до 20 Мбит/с) (5–9 бит), контроль четности (нечетный, четный или нет) и стоповые биты (1–2 бита).;

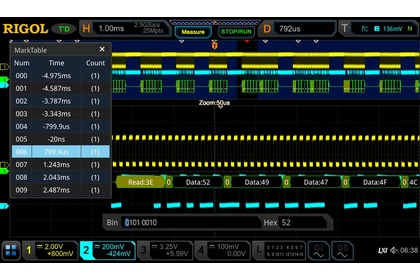

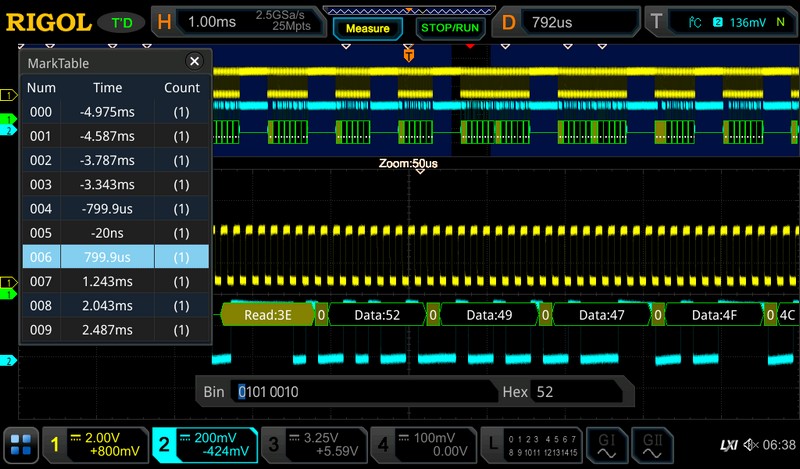

Rigol MSO5000-EMBD - запуск и анализ по сигналам последовательных шин встраиваемых систем I2C. . Декодирование адресов (с битом R/W или без него) шины I2C, данных и АСК (сигнала подтверждения получения посылки). Запуск и анализ по сигналам последовательных шин встраиваемых систем SPI. Декодирование данных MOSI/MISO (4-32 бита) шины SPI. Режим включает «Time-out» и «CS».;
Rigol MSO5000-AUTO - запуск и анализ по сигналам автомобильных последовательных шин LIN. Декодирование данных (версии протокола 1.X или 2.X) шины LIN (до 20 Мбит/с). Декодирование отображает синхронизацию, идентификатор, данные и контрольную сумму.
Запуск и анализ по сигналам автомобильных последовательных шин CAN. Декодирование удаленного кадра (идентификатор, циклически избыточный код, номер бита), кадра перегрузки и кадра данных (стандартный/расширенный идентификатор, домена управления, домена данных, CRC и АСК) шины CAN (до 5 Мбит/с). Поддерживаемые типы сигналов шины CAN включают CAN_H, CAN_L, TX/RX и DIFF;
Rigol MSO5000-FLEX - запуск и анализ по сигналам последовательных шин FlexRay. Декодирование идентификатора кадра, PL (полезная нагрузка), CRC заголовка, количество циклов, данных, контрольную сумму CRC и DTS шины FlexRay (до 10 Мбит/с). Типы поддерживаемых сигналов: BP, BM и RX/TX;
Rigol MSO5000-AUDIO - запуск и декодирование по протоколу I²S. Декодирование данных левого и правого каналов аудиошины I2S, поддержка от 4 до 32 бита. Режимы выравнивания включают I2S, LJ и RJ;
Rigol MSO5000-AERO - запуск и анализ по сигналам аэрокосмических последовательных шин MIL-STD-1553. Декодирование данных сигнала шины MIL-STD-1553, командное слово и слово состояния (адрес + последние 11 бит);
Rigol MSO5000-PWR - анализ источников питания. Анализ качества электропитания, включая измерения: V_RMS, I_RMS, реальной/полной/реактивной мощности, коэффициента мощности, опорной частоты, импеданса, фазового угла, крест-факторов по напряжению и по току.
Анализ пульсаций: измерение текущего значения, среднего значения, минимального значения, максимального значения, стандартное отклонение и значение счетчика пульсаций;
Rigol MSO5000-AWG - 2-канальный генератор сигналов произвольной формы 25 MГц. Воспроизведение стандартных функций и сигналов произвольной формы, 2 канала, 25 МГц, 14 бит, 200 МВыб/с, 16000 точек.
Типы сигналов: прямоугольные, синусоидальные, импульсные, пилообразные, сигналы произвольной формы, постоянный ток, шум, кардиальный синус, экспоненциальное нарастание/спад, функции Гаусса Лоренца, haversine.

  • Быстрая активация при помощи лицензионного ключа.
  • Поставка в течение 3-5 дней после оплаты.
Запуск и декодирование по протоколам CAN, LIN Rigol MSO5000-AUTO
32 270 Р
32270 RUB
Запуск и декодирование по протоколу FlexRay Rigol MSO5000-FLEX
33 025 Р
33025 RUB
Запуск и декодирование по протоколам I2C, SPI Rigol MSO5000-EMBD
32 270 Р
32270 RUB
Запуск и декодирование по протоколам RS-232, UART Rigol MSO5000-COMP
32 270 Р
32270 RUB
Запуск и декодирование по протоколу I2S Rigol MSO5000-AUDIO
33 025 Р
33025 RUB
Запуск и декодирование по протоколу MIL-STD-1553 Rigol MSO5000-AERO
33 025 Р
33025 RUB
Анализ мощности Rigol MSO5000-PWR
33 025 Р
33025 RUB
