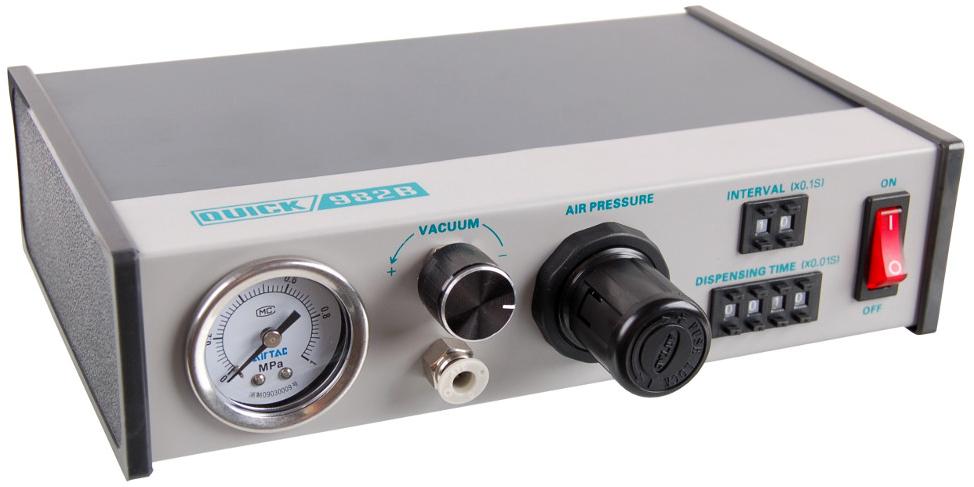

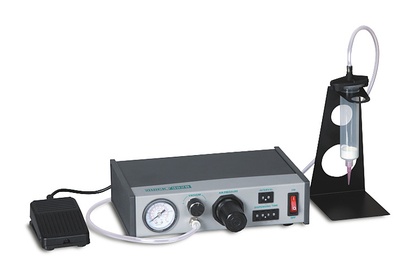

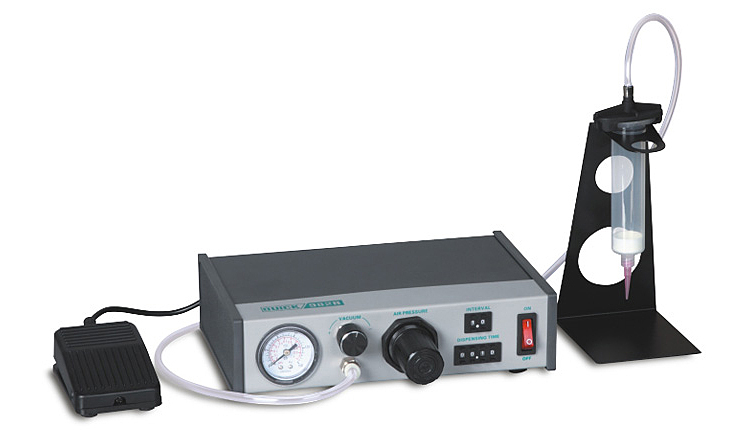

Quick 982B: прецизионный дозатор паст, флюсов и клеев

Нанесение паяльной пасты, флюса или клея вручную — это всегда риск получить неравномерную дозу, испачкать плату или потратить лишний материал. Quick 982B решает эту задачу с точностью, недостижимой при ручном нанесении. Дозатор использует сжатый воздух для выдавливания материала через сменные иглы, а время впрыска контролируется таймером с шагом 0.01 секунды. Точность повторения составляет ±0.05%, а минимальная доза — всего 0.01 мл. Это позволяет наносить паяльную пасту на контактные площадки SMD-компонентов, флюс-гель перед пайкой, клей для фиксации элементов и другие материалы с одинаковым результатом от капли к капле. Устройство работает в ручном режиме с ножной педалью или в автоматическом режиме с заданными интервалами.

Технические характеристики Quick 982B

• Модель — Quick 982B
• Количество режимов дозирования — 16 (ручной таймер, автоматический таймер и другие)
• Время впрыска — 0.01–99.99 сек (регулируемое)
• Интервал впрыска — 0.1–9.9 сек (регулируемый)
• Точность повторения — ±0.05%
• Минимальная доза — 0.01 мл
• Давление на входе — 0.25–0.7 МПа
• Давление на выходе — 0.01–0.7 МПа
• Вакуумный возврат — более 20 кПа
• Внутреннее рабочее напряжение — 24 В DC
• Напряжение питания — AC 110/220 В
• Потребляемая мощность — 12 Вт
• Габариты — 238 × 150 × 60 мм
• Вес — около 1.7 кг

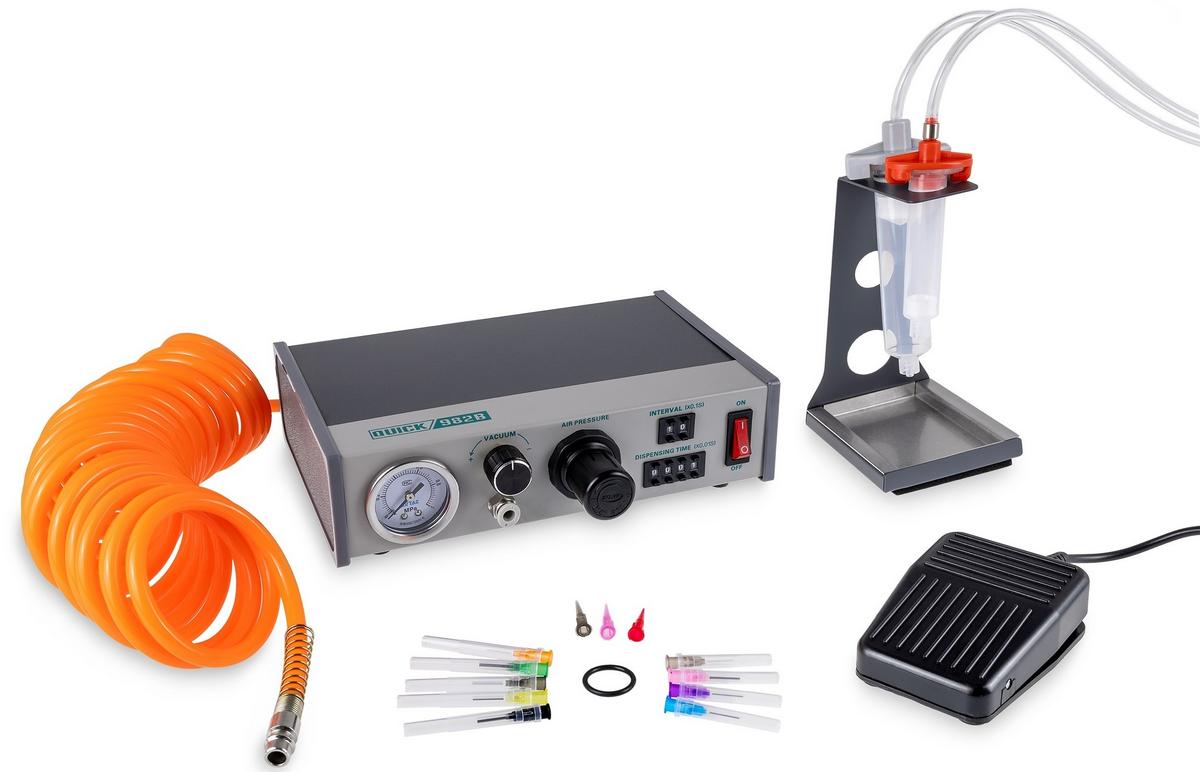

• Комплект поставки — набор игл, ножная педаль, пневмопровод

Что умеет этот дозатор паст

Точное дозирование за счёт контроля времени и давления

Принцип работы Quick 982B основан на пневматической подаче материала. Сжатый воздух давит на поршень шприца, и материал выдавливается через иглу. Объём дозы определяется тремя параметрами: давлением воздуха, временем впрыска и диаметром иглы. Таймер контролирует время открытия клапана с точностью до 0.01 секунды, что обеспечивает повторяемость дозы на уровне ±0.05%. Это значит, что каждая капля паяльной пасты или флюса будет такой же, как предыдущая, независимо от того, сколько раз вы нажмёте педаль.

16 режимов работы и гибкость управления

Дозатор поддерживает 16 режимов дозирования, включая ручной таймер и автоматический таймер. В ручном режиме оператор нажимает ножную педаль для каждой дозы. В автоматическом режиме устройство выдаёт материал через заданные интервалы — это удобно для серийных операций. Переключение между режимами выполняется на передней панели. Регулировка времени впрыска и интервала доступна в широком диапазоне, что позволяет адаптировать дозатор под материалы разной вязкости — от жидких флюсов до густых паяльных паст.

Вакуумный возврат для предотвращения капель

После каждого впрыска в системе создаётся вакуум более 20 кПа. Это предотвращает самопроизвольное вытекание материала из иглы между дозами. Вакуумный возврат особенно важен при работе с жидкими флюсами и маловязкими клеями, которые могут капать под действием силы тяжести. Функция включается автоматически и не требует ручной настройки.

Широкий ассортимент материалов

Quick 982B подходит для дозирования паяльной пасты, флюс-геля, эпоксидной смолы, силикона, красного и жёлтого клея, смазок, масел и других вязких материалов. В комплекте поставляются иглы разного диаметра, что позволяет подобрать оптимальный размер капли под конкретную задачу — от точечного нанесения флюса на мелкие SMD-площадки до заполнения более крупных зон клеем.

Компактность и простота установки

Вес устройства — около 1.7 кг, габариты — 238 × 150 × 60 мм. Дозатор занимает минимум места на рабочем столе. Для работы требуется внешний компрессор, который создаёт давление на входе 0.25–0.7 МПа. Пневмопровод и ножная педаль входят в комплект. Подключение к компрессору выполняется стандартным быстросъёмным разъёмом.

Где применяется Quick 982B

Дозатор востребован в сферах, где требуется точное и повторяемое нанесение материалов:

• Монтаж SMD-компонентов — нанесение паяльной пасты на контактные площадки перед установкой элементов.
• Пайка и ремонт электроники — дозирование флюса для улучшения смачивания и удаления оксидов.
• Производство электроники — нанесение клея для фиксации компонентов перед пайкой или для защиты плат.
• Сборка светодиодных модулей — дозирование теплопроводящих паст и клеев.
• Ремонт мобильных устройств — точечное нанесение флюса и клея на мелкие платы.
• Радиолюбительская практика — точное нанесение материалов при сборке и отладке конструкций.

Преимущества Quick 982B

1. Высокая точность повторения ±0.05%. Каждая доза материала будет одинаковой, независимо от количества нажатий.
2. Минимальная доза 0.01 мл. Подходит для нанесения паяльной пасты и флюса на мелкие SMD-компоненты.
3. 16 режимов дозирования. Ручной таймер, автоматический таймер и другие режимы для разных задач.
4. Вакуумный возврат более 20 кПа. Предотвращает вытекание материала из иглы между дозами.
5. Широкий диапазон регулировки. Время впрыска 0.01–99.99 с, интервал 0.1–9.9 с — подходит для материалов разной вязкости.
6. Комплект для немедленной работы. В коробке уже есть набор игл, ножная педаль и пневмопровод.
7. Компактность и лёгкость. Вес 1.7 кг и размеры 238 × 150 × 60 мм — занимает минимум места на столе.
