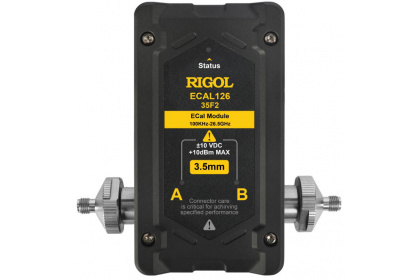

Модуль калибровки электронный Rigol ECAL126-35F2

цена по запросу запросить стоимость Оставить заявкуоформить Уведомить о поступлении (в настоящее время товара нет на складе)

На складе: отсутствует

Артикул
№ 03760

Гарантия
12 месяцев

Основные данные Подробная спецификация Файлы

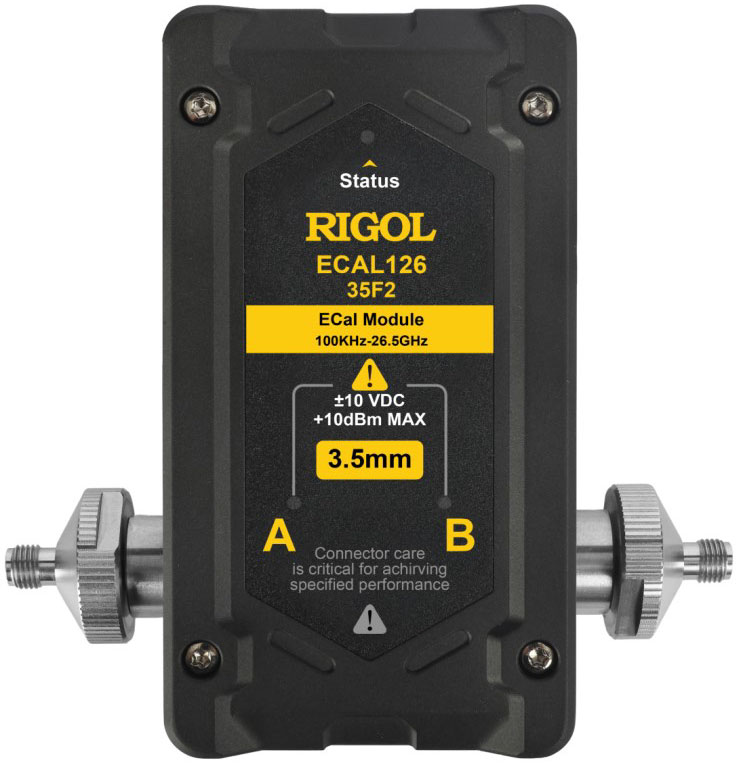

Модуль калибровки электронный ECAL126-35F2 - устройство для автоматизации калибровки векторных анализаторов цепей (ВАЦ), упрощает процесс, сокращает время настройки, минимизирует человеческий фактор.

Модуль ECal обеспечивает более простое управление, более высокую эффективность и большую надёжность по сравнению с механическим калибровочным модулем, требуя при этом меньшего количества подключений для завершения калибровки.

В состав модуля встроены: мера короткого замыкания (Short), мера холостого хода (Open), мера согласованной нагрузки (Load), переход (Thru). Модуль позволяет выполнить двухпортовую калибровку SOLT за одно подключение, что значительно эффективнее традиционных механических методов. ECAL126-35F2 подключается к ВАЦ через интерфейс USB, дальнейшее управление процессом калибровки осуществляется программно.

В памяти модуля хранятся индивидуально измеренные S-параметры каждого калибровочного элемента, что обеспечивает высокую точность и повторяемость результатов.

Эксплуатационные характеристики

Характеристики калиброванной системы¹

Диапазон частот	100 кГц – 10 МГц	10 МГц – 4,5 ГГц	4,5 ГГц – 9 ГГц	9 ГГц – 14 ГГц	14 ГГц – 26,5 ГГц
Направленность	48 дБ	48 дБ	45 дБ	40 дБ	40 дБ
Согласование источника	30 дБ	30 дБ	30 дБ	28 дБ	26 дБ
Согласование нагрузки	45 дБ	45 дБ	40 дБ	35 дБ	35 дБ
Отслеживание передачи	±0,06 дБ	±0,1 дБ	±0,15 дБ	±0,18 дБ	±0,3 дБ
Отслеживание отражения	±0,15 дБ	±0,18 дБ	±0,25 дБ	±0,3 дБ	±0,32 дБ

¹ Измерительные данные калиброваны с помощью векторного анализатора цепей RIGOL DNA5000.

Технические характеристики модуля ECal

Параметр	Описание
Диапазон частот	100 кГц – 26,5 ГГц
Количество портов	2
Тип присоединительного разъёма	3.5 мм (F)
Максимальная входная мощность калибровки	-5 дБм
Максимальная мощность на порту	+10 дБм
Тип управляющего порта	USB
Рабочее напряжение	DC +5 В, 500 мА
