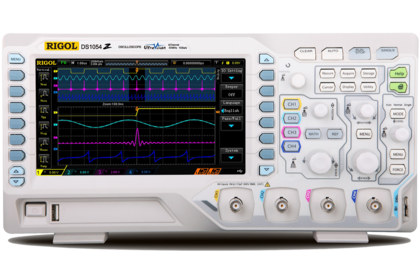

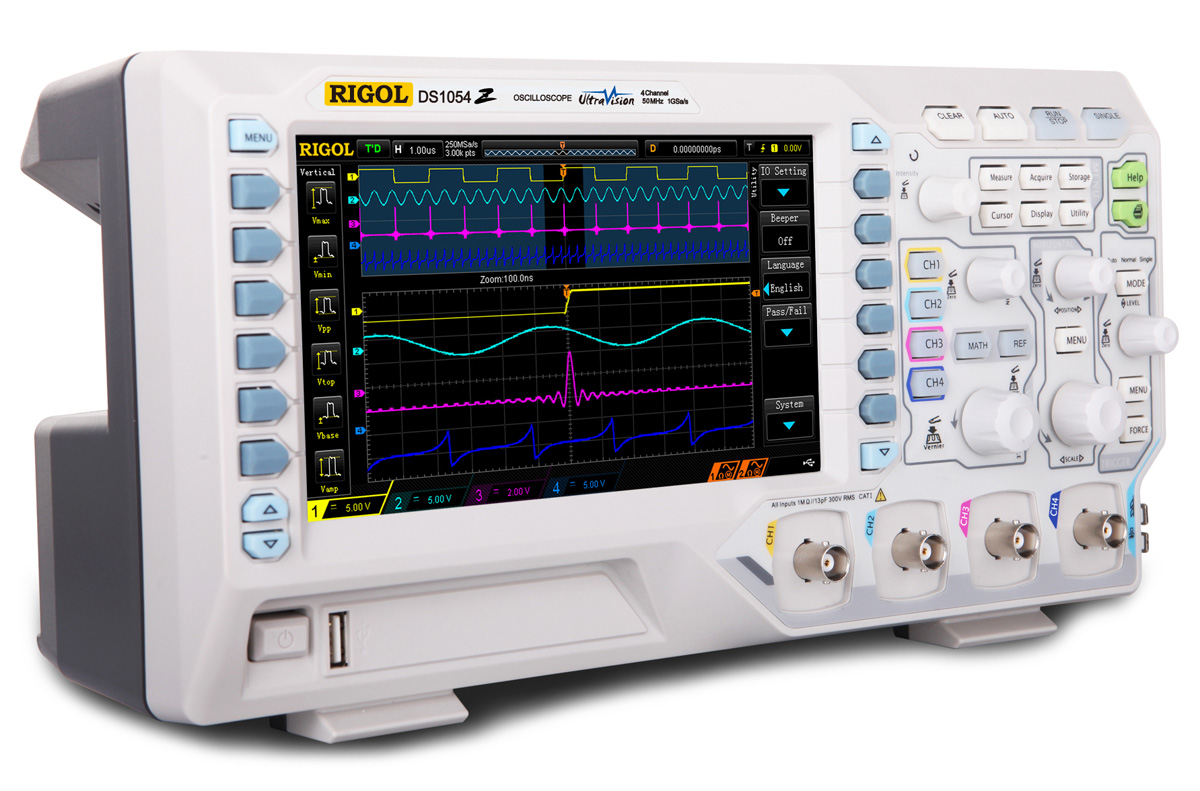

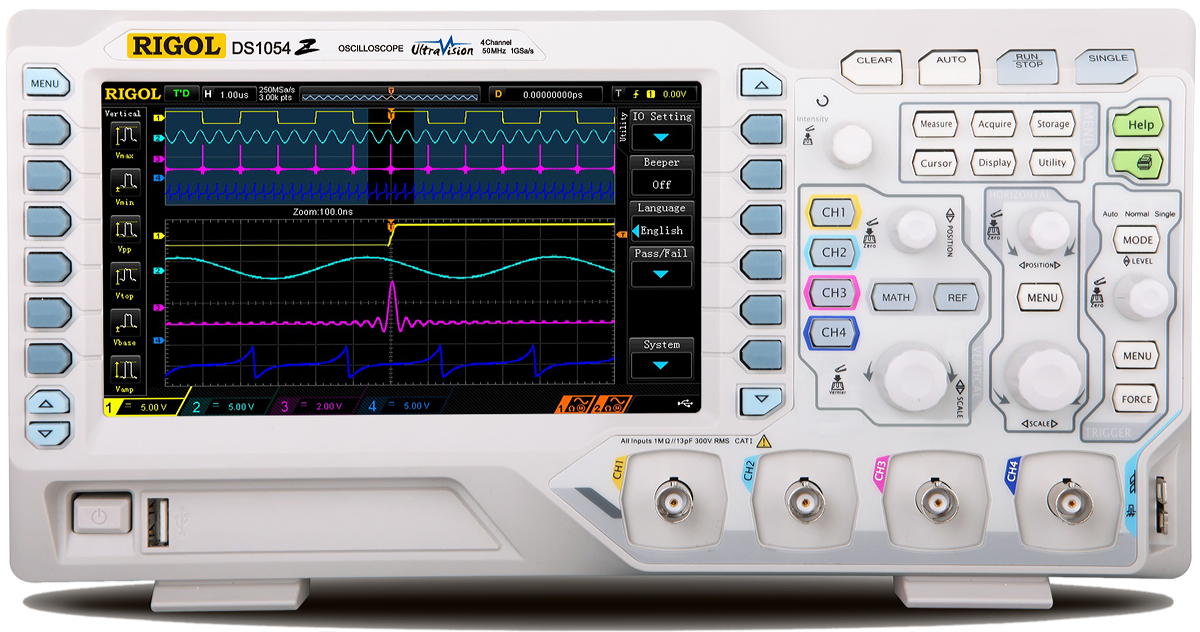

Осциллограф цифровой RIGOL DS1054Z
На складе: достаточно
Госреестр РФ№ 60892-15 до: 10.06.2021 г.
№ 00506
Гарантия36 месяцев
Особенности цифрового осциллографа RIGOL DS1054Z
- Полоса пропускания цифрового осциллографа Rigol DS1054Z: 50 МГц
- Инновационная технология Ultra Vision
- Максимальная частота дискретизации в реальном времени 1 Гвыб/с
- Коэффициент захвата волн 30 000 осциллограмм/с (точечное отображение)
- Функции записи, воспроизведения, постоянно открытой записи, анализа в реальном времени. Максимальный объем записи 60 000 кадров
- Максимальный объем памяти цифрового осциллографа Rigol DS1054Z 24М точек (опционно), объем партии стандартной комплектации – 12М точек
- Отображение по многостепенной шкале яркости
- Низкий уровень шума, широчайший вертикальный динамический интервал от 1 мВ/дел. до 10 В/дел.
- 7-дюймовый дисплей WVGA (800*480) TFT LCD, отчетливая цветовая гамма, низкая потребляемая мощность, длительный срок службы
- Регулируемая яркость сигналов аналоговых каналов
- Возможная автоматическая настройка отображения сигналов (AUTO）
- Количество функций триггера достигает 15, включая множество видов протокольного триггера
- Стандартная комплектация цифрового осциллографа Rigol DS1054Z оснащена параллельным декодированием, предоставляется множество опций по последовательному декодированию
- Автоматическое измерение параметров 24-х видов осциллограмм, измерения с функцией статистики
- Детальная функция отложенного сканирования
- Встроенная функция FFT
- Функция математических операций с кратными сигналами
- Функция допусковой проверки (годен/негоден)

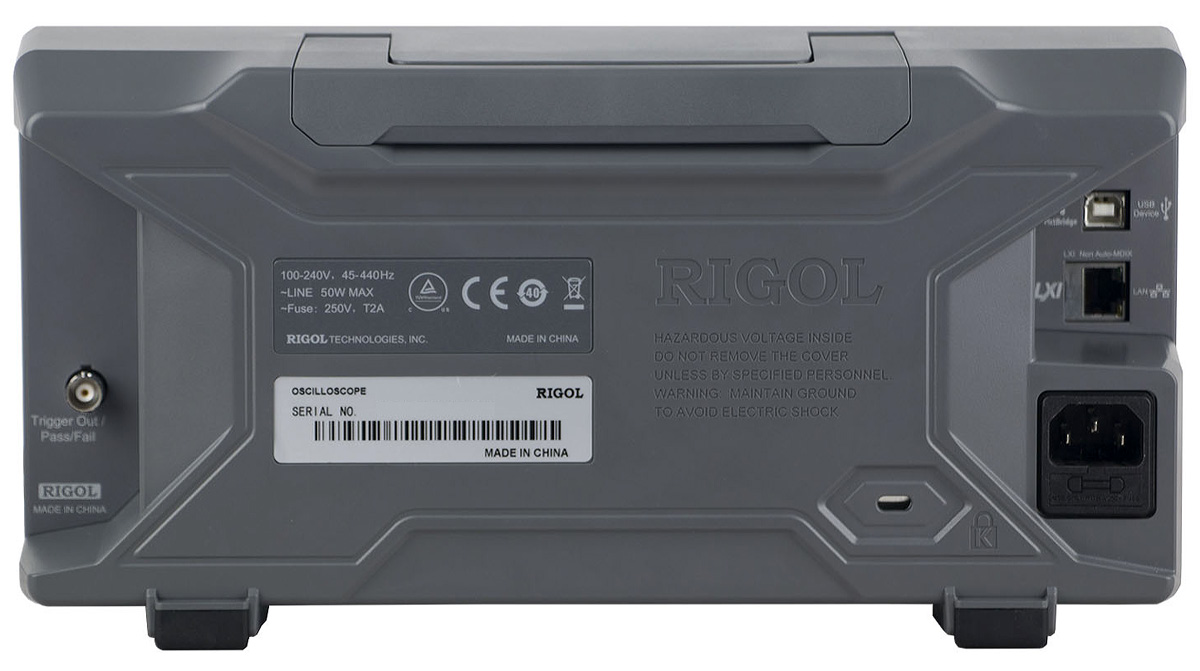

- Разъемы стандартной комплектации: USB Device, USB Host, LAN
- Соответствие стандартам LXI-C приборов, возможность быстро, экономно и высокоэффективно создать и переустановить измерительную систему
- Поддержка удаленного командного управления
- Встроенная система помощи, удобное получение информации
- Оригинальный тонкий промышленный дизайн осциллографа, удобная работа
Что пишут о Rigol DS1054Z
46x27.5x31.5 см
4.5 кг
Осциллографы – цифровые и аналоговые
Генераторы сигналов
Частота пропускания до 50 МГц
Частота дискретизации 1 ГГц
Серия DS1000Z
Оборудование Rigol Technologies
Измерительные приборы
Функции запуска, опции анализа и расширения
Источники питания
Цифровой осциллограф Rigol DS1054Z отличается специальными возможностями для испытаний любой продукции, а также для тестирования неисправностей в цифровых и аналоговых схемах. Оборудование отличается компактностью и легкостью, а также обладает цветным ЖК дисплеем. Устройство оснащено программным обеспечением высокого качества. Приобрести прибор можно с оперативной доставкой по территории России.
| Язык | Версия | Размер и тип | |||
|
Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары |
Русский | 2023-2024 | 34.72 Мб, PDF | Скачать | |
|
Инструкция на осциллографы Rigol серий DS1000Z DS1054Z, DS1074Z Plus, DS1074Z-S Plus, DS1104Z Plus, DS1104Z-S Plus |
Русский | 2020 | 4.86 Мб, PDF | Скачать | |
|
Техническое описание на осциллографы Rigol серий DS1000Z, MSO1000Z DS1054Z, DS1074Z Plus, DS1074Z-S Plus, MSO1074Z, MSO1074Z-S, DS1104Z Plus, DS1104Z-S Plus, MSO1104Z, MSO1104Z-S |
Английский | май 2019 | 6.61 Мб, PDF | Скачать | |
|
IVI драйвер для осциллографов Rigol серии MSO1000Z, DS1000Z (-E) DS1054Z, DS1074Z Plus, DS1074Z-S Plus, MSO1074Z, MSO1074Z-S, DS1104Z Plus, DS1104Z-S Plus, MSO1104Z, MSO1104Z-S, DS1102Z-E, DS1202Z-E |
Английский | 1.0.3 | 518.15 Кб, RAR | Скачать | |
Обзор осциллографа Rigol DS1104Z-S (DS1000Z) от пользователя
Как сделать ч/б скриншот на осциллографах Rigol серии MSO/DS1000Z
Быстрое преобразование Фурье (FFT)
Происходит быстрое разложение в ряд Фурье сигналов определенного источника, временной сигнал преобразуется в частотный сигнал. При помощи вычислений FFT можно быстро производить нижеследующие действия: - Измерение синусоидальной составляющей и искажения в системе. - Измерение характеристик посторонних шумов постоянного тока. - Анализ вибрации.
Триггер по времени предустановки и времени выдержки
Действие триггера производится, когда ввод логических данных изменяет внутреннее состояние времени предустановки или выдержки относительно пограничных часов. Т.е. действие триггера производится, когда время предустановки (△T1) менее предварительно заданного времени предустановки или время выдержки (△T2) менее предварительно заданного времени выдержки, как показано на первых кадрах видео.
Триггер с задержкой (опционно)
Действие триггера происходит, когда разница во времени (△T) между заданным фронтом источника A и заданным фронтом источника B удовлетворяет предварительно заданному ограничению времени, как показано на первых кадрах видео. Важно: фронт A и фронт B должны находиться в непосредственной близости.
Триггер по ширине импульса
Действие триггера при положительном или отрицательном импульсе определенной ширины.
Триггер по коду
Условия триггера распознаются при помощи поиска определенного кода. Код - это комбинация типа конъюнкции (логическое «И») для двух каналов, значением каждого канала может быть H (высокое), L (низкое) или X (игнорирование). В кодовой комбинации одному каналу можно задать передний или задний фронт, после установки фронта, если код другого канала задан как “истинный” (H или L), осциллограф произведет действие триггера на определенном фронте. Если фронт не установлен, осциллограф произведет действие триггера на последнем фронте с кодом “истинный”. Если коды всех каналов установлены как “игнорирование”, осциллограф не будет производить действие триггера.
Триггер по градиенту
Действие триггера на положительном нарастании или отрицательном спаде сигнала при выполнении заданных условий по длительности.
Триггер с запуском по фронту
Запуск производится при пересечении входным сигналом установленного порогового значения запуска.
Триггер по задержке импульса (опционно)
Используется для возбуждения таких импульсов, которые перешли один уровень триггера, но не перешли другой уровень триггера.
Триггер с запуском по N-му фронту (опционно)
Действие триггера на n-ом фронте после определенного времени простоя
Курсорные измерения
Курсор является горизонтальной и вертикальной меткой. При помощи курсора можно производить измерения по оси X (например, время) и оси Y (например, напряжение) выбранного сигнала. Перед использованием курсорного измерения подсоедините сигнал к осциллографу и получите стабильное отображение. Все “Автоматические измерения” могут производиться при помощи курсорных измерений.
Компенсация пробника осциллографа
При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.
Математические операции
Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.
Методы получения осциллограммы
Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
