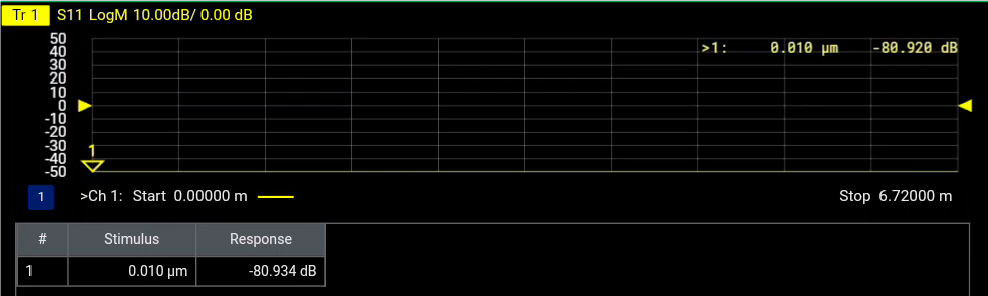

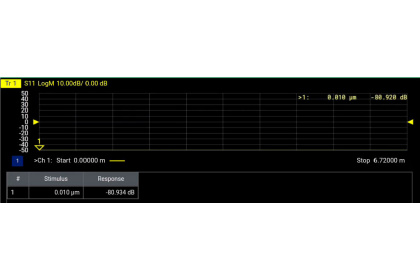

Опция измерения расстояния до места повреждения Rigol DNA-DTF10

Функция DTF (Distance To Fault — определение расстояния до неисправности) позволяет выявить местоположение и расстояние до неисправности путем анализа отраженных сигналов в частотной области. Она вычисляет расстояние от точки повреждения до плоскости отсчета на основе характеристик отражения и частотной характеристики. Принцип ее работы заключается в следующем:

• Механизм отражения сигнала:
Когда электромагнитные волны в процессе передачи встречают неоднородности импеданса (такие как короткое замыкание, обрыв или плохой контакт в разъеме), часть энергии отражается обратно к источнику. Амплитуда и фаза отраженного сигнала связаны с характеристиками точки повреждения (такими как изменение импеданса) и ее местоположением.

• Преобразование между временной и частотной областями:

Прибор VNA (векторный анализатор цепей) измеряет коэффициент отражения (например, параметр S₁₁) в частотной области, затем преобразует данные частотной области во временную характеристику с помощью ОБПФ (обратного быстрого преобразования Фурье). В этом случае горизонтальная ось временного графика представляет время, которое в дальнейшем может быть преобразовано в расстояние через известный коэффициент укорочения скорости передачи сигнала в среде.

• Расчет расстояния:
DTF (L) может быть получен по следующей формуле: L = (c * t * VF) / 2, где c — скорость света, t — время прохождения отраженного сигнала туда и обратно, а VF — коэффициент укорочения.

Для анализаторов спектра реального времени Rigol серии Rigol DNA6000/DNA5000;
Быстрая активация при помощи лицензионного ключа;
Поставка в течение 3-5 дней после оплаты.
