Осциллограф цифровой Micsig MHO 3-5004 планшетный

Micsig
Осциллограф цифровой Micsig MHO 3-5004 планшетный
На складе: отсутствует
Артикул
№ 03334
Гарантия Гарантия
12 месяцев
Максимальная частота
500 МГц
350 МГц
250 МГц
Скорость регистрации
230000 осц/сек
230000 осц/сек
230000 осц/сек
Кол-во каналов
4
4
4
Частота дискретизации
3 ГГц
3 ГГц
3 ГГц
Чувствительность
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
Коэф. развертки
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
360М
360М
360М
Дисплей
35.5 см
35.5 см
35.5 см
Интерфейсы
HDMI, USB-host, USB-device, LAN
HDMI, USB-host, USB-device, LAN
HDMI, USB-host, USB-device, LAN
Декодирование протоколов
LIN, CAN, CAN-FD, MIL-STD-1553B, RS232/UART, ARINC‑429, I2C, SPI
LIN, CAN, CAN-FD, MIL-STD-1553B, RS232/UART, ARINC‑429, I2C, SPI
LIN, CAN, CAN-FD, MIL-STD-1553B, RS232/UART, ARINC‑429, I2C, SPI
Серия
MHO 3 (Micsig)
MHO 3 (Micsig)
MHO 3 (Micsig)
Доп. характеристики
АЦП осциллографа 12 бит, Сенсорный дисплей
АЦП осциллографа 12 бит, Сенсорный дисплей
АЦП осциллографа 12 бит, Сенсорный дисплей


12-битное вертикальное разрешение
Серия Micsig MHO 3 оснащена 12-битным АЦП высокого разрешения с уровнем квантования до 4096, что в 16 раз больше, чем у традиционного 8-битного АЦП, и помогает пользователям наблюдать детали формы волны более полно и четко.

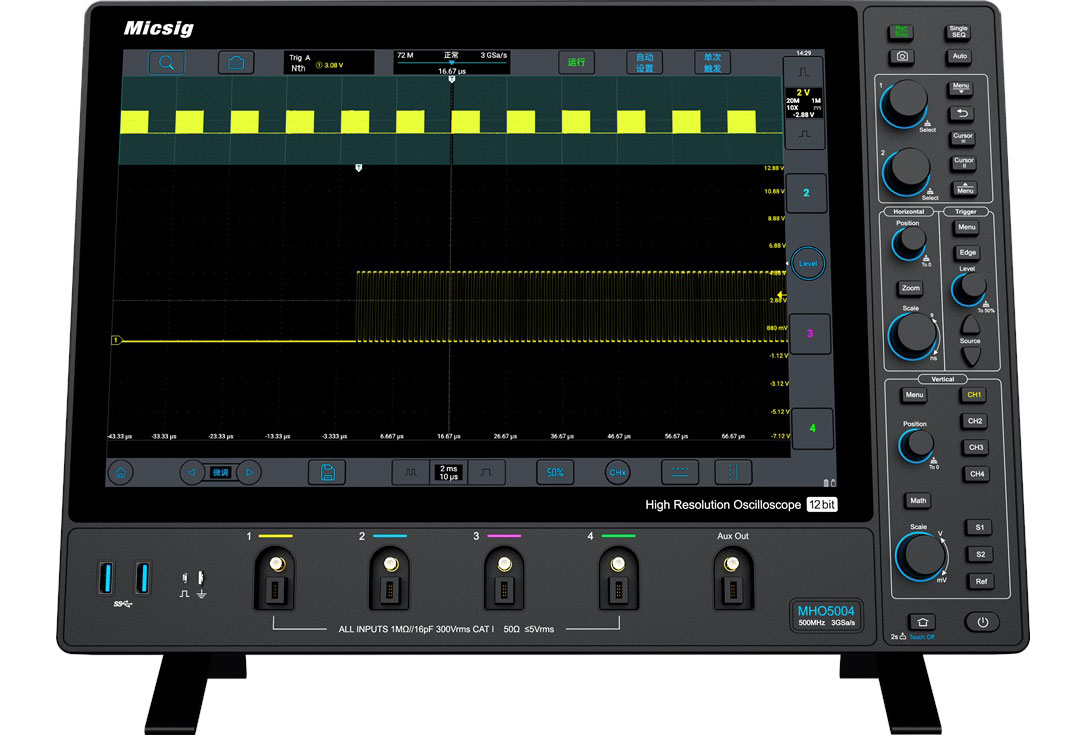

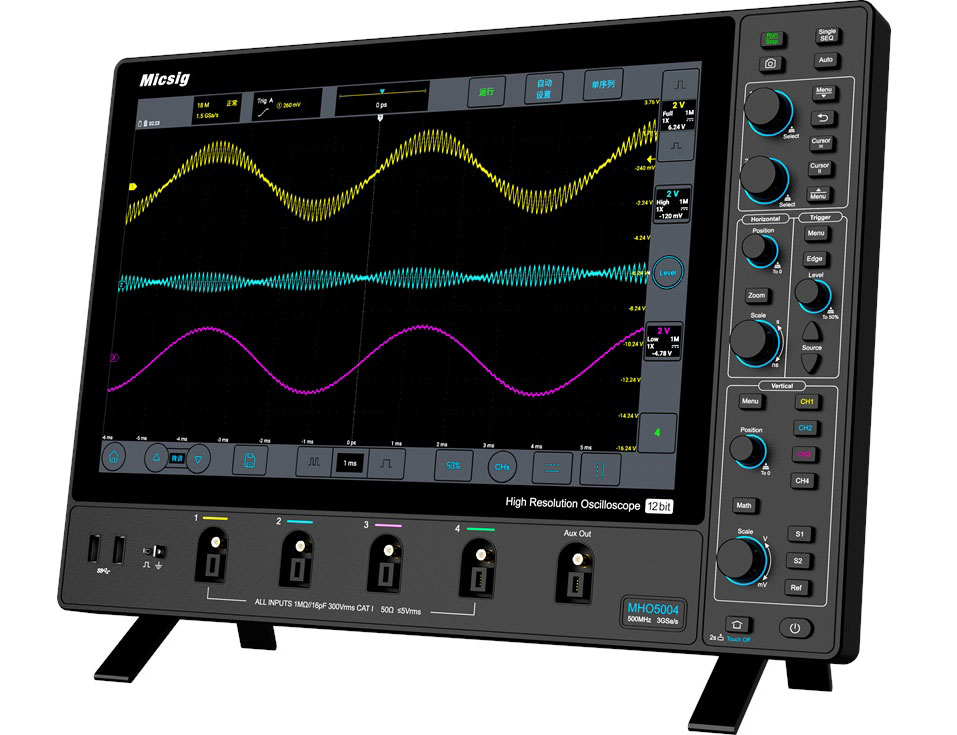

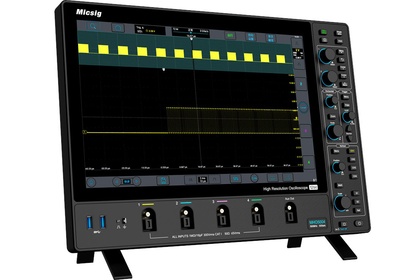

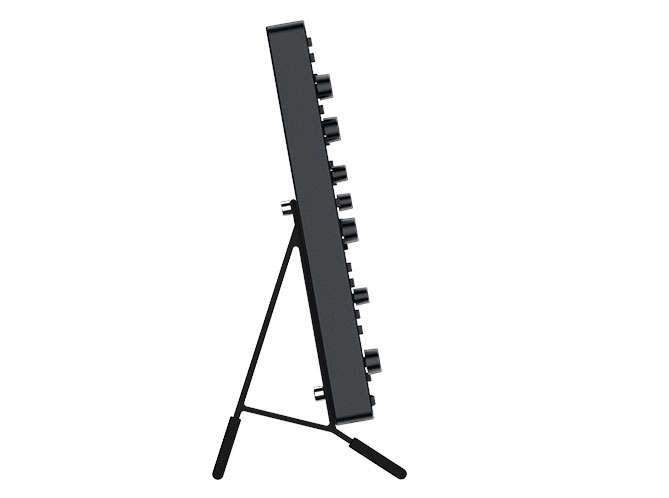

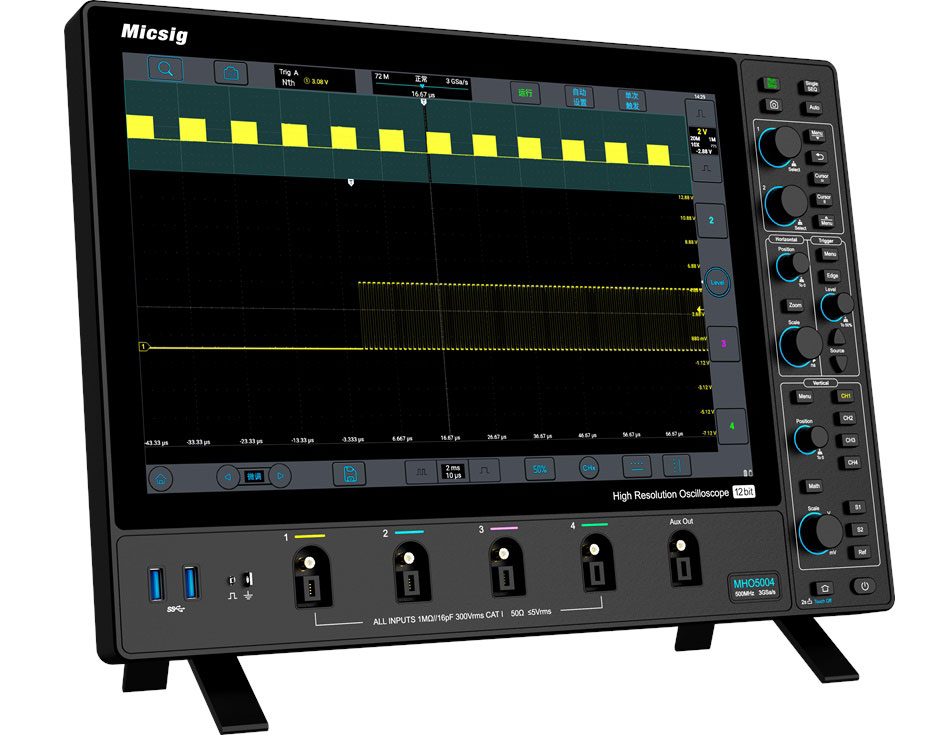

Осциллограф высокого разрешения MHO 3 имеет полосу пропускания 250~500 МГц, частоту дискретизации 3 Гвыб/сек, 4 аналоговых канала, глубину памяти 360 млн. точек и вертикальное разрешение 12 бит; ультратонкий корпус 3.58 см, может устанавливаться с помощью стандартных настенных кронштейнов или настольных подставок благодаря системе VESA (130 мм x 300 мм), занимает очень мало места на столе благодаря небольшой глубине; 14-дюймовый сенсорный экран с разрешением 1920x1200 обеспечивает непревзойденное отображение осциллограмм.



Самый дружественный пользовательский интерфейс.
Оснащенные специализированной для приборов операционной системой SigTestUI™ на базе Android и накопленным за 10 лет опытом разработки пользовательского интерфейса, приборы серии MHO 3 были разработаны с целью упрощения всех пользовательских интерфейсов и новые пользователи могут быстро научиться пользоваться ими за 5 минут.




Полный набор возможностей подключения.

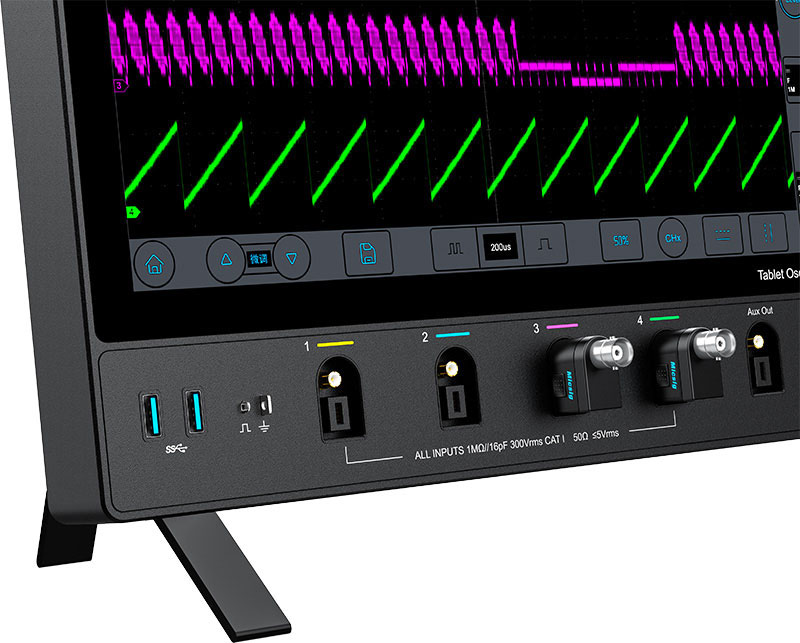

Оригинальный интерфейс датчика Mic-OPI™, автоматическое определение пассивного затухания датчика, автоматическая калибровка одним нажатием; стандартный адаптер BNC, также есть USB 3.0 Host, USB Type-C, LAN, HDMI, триггерный выход.




Низкий уровень шума.
Шум серии MHO 3 составляет менее 80 мкВскз при полной полосе пропускания 500 МГц, что позволяет инженерам точно улавливать слабые, но важные сигналы при ежедневной отладке схем.




Глубокая память и сегментированное хранение данных.
Глубина памяти до 360 млн. точек обеспечивает превосходную точность передачи сигнала, сегментированное хранение разделяет ограниченное пространство памяти на множество небольших сегментов и собирает несколько триггерных событий в одно пространство хранения, эффективно захватывая целевые сигналы несколько раз в течение длительного периода времени и воспроизводя их для дальнейшего анализа.




Аппаратный цифровой фильтр.
Аппаратная цифровая фильтрация позволяет выборочно пропускать или блокировать компоненты сигнала в определенном диапазоне частот, что очень удобно для анализа определенных частотных полос сигнала или наблюдения за изменениями в определенных частотных компонентах.




Широкий выбор датчиков.
Помимо стандартных пассивных пробников, серия MHO 3 поддерживает подключение всех пробников Micsig: пробников с оптической изоляцией, высоковольтных дифференциальных пробников и пробников переменного/постоянного тока. Такая комбинация позволяет максимально повысить производительность пробника и осциллографа.




Поддержка дистанционного управления и HDMI.
Приборы серии MHO 3 поддерживают дистанционное управление с ПК и смартфона, а также имеют порт HDMI для демонстрационных целей. Поддержка управления командами программирования SCPI помогает инженерам проводить автоматизированные измерения более гибко и эффективно.


Язык Версия Размер и тип

Техническое описание на планшетные осциллографы Micsig серии MHO 3

MHO3-5004, MHO3-3504, MHO3-2504

Английский 1.0 11.01 Мб, PDF Скачать

Каталог продукции Micsig

Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары

Английский 2024 5.20 Мб, PDF Скачать

Серия Micsig MHO 3

Осциллограф высокого разрешения MHO 3 имеет полосу пропускания 250~500 МГц, частоту дискретизации 3 Гвыб/сек, 4 аналоговых канала, глубину памяти 360 млн. точек и вертикальное разрешение 12 бит; ультратонкий корпус 3.58 см, может устанавливаться с помощью стандартных настенных кронштейнов или настольных подставок благодаря системе VESA (130 мм x 300 мм), занимает очень мало места на столе благодаря небольшой глубине; 14-дюймовый сенсорный экран с разрешением 1920x1200 обеспечивает непревзойденное отображение осциллограмм.
