Осциллограф цифровой OWON ADS924A-AG многофункциональный

Owon
Осциллограф цифровой OWON ADS924A-AG многофункциональный
На складе: отсутствует
Артикул
№ 03489
Гарантия Гарантия
24 месяца
Максимальная частота
250 МГц
125 МГц
125 МГц
125 МГц
250 МГц
250 МГц
250 МГц
125 МГц
125 МГц
125 МГц
250 МГц
Скорость регистрации
700000 осц/сек
700000 осц/сек
700000 осц/сек
700000 осц/сек
700000 осц/сек
700000 осц/сек
700000 осц/сек
700000 осц/сек
700000 осц/сек
700000 осц/сек
700000 осц/сек
Кол-во каналов
4
2
2
2
2
2
2
4
4
4
4
Частота дискретизации
2 ГГц
2 ГГц
2 ГГц
2 ГГц
2 ГГц
2 ГГц
2 ГГц
2 ГГц
2 ГГц
2 ГГц
2 ГГц
Чувствительность
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
200 мкВ/дел ~ 10 В/дел
Коэф. развертки
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
100М
100М
100М
100М
100М
100М
100М
100М
100М
100М
100М
Дисплей
17.8 см
17.8 см
17.8 см
17.8 см
17.8 см
17.8 см
17.8 см
17.8 см
17.8 см
17.8 см
17.8 см
Интерфейсы
USB-device, LAN, HDMI, USB-host
USB-device, LAN, HDMI, USB-host
USB-device, LAN, USB-host
USB-device, LAN, HDMI, USB-host
USB-device, LAN, HDMI, USB-host
USB-device, LAN, HDMI, USB-host
USB-device, LAN, HDMI, USB-host
USB-device, LAN, HDMI, USB-host
USB-device, LAN, HDMI, USB-host
USB-device, LAN, HDMI, USB-host
USB-device, LAN, HDMI, USB-host
Декодирование протоколов
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
RS232/UART, I2C, SPI, LIN, CAN
Серия
ADS900A (Owon)
ADS900A (Owon)
ADS900A (Owon)
ADS900A (Owon)
ADS900A (Owon)
ADS900A (Owon)
ADS900A (Owon)
ADS900A (Owon)
ADS900A (Owon)
ADS900A (Owon)
ADS900A (Owon)
Доп. характеристики
Сенсорный дисплей, Генератор, АЦП осциллографа 12 бит
АЦП осциллографа 12 бит, Сенсорный дисплей
Логический анализатор, АЦП осциллографа 12 бит, Сенсорный дисплей
Сенсорный дисплей, Генератор, АЦП осциллографа 12 бит
АЦП осциллографа 12 бит, Сенсорный дисплей
Сенсорный дисплей, Логический анализатор, АЦП осциллографа 12 бит
Сенсорный дисплей, Генератор, АЦП осциллографа 12 бит
АЦП осциллографа 12 бит, Сенсорный дисплей
Сенсорный дисплей, Генератор, АЦП осциллографа 12 бит
Сенсорный дисплей, Логический анализатор, АЦП осциллографа 12 бит
АЦП осциллографа 12 бит, Сенсорный дисплей

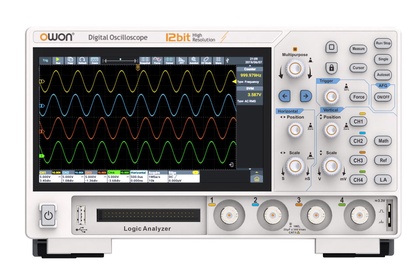

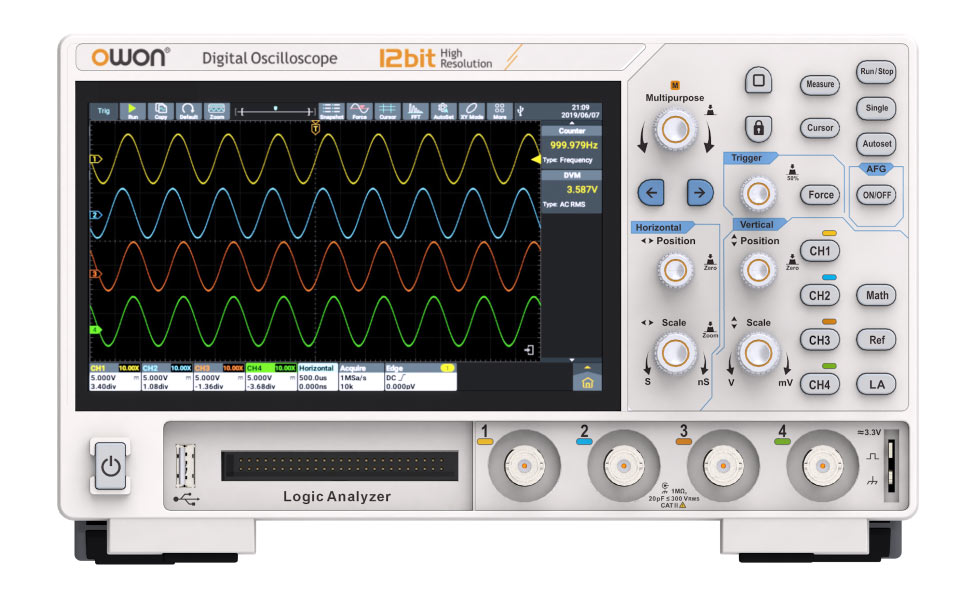

ADS924A-AG - 4-х канальный осциллограф, производства компании OWON, имеет вертикальное разрешение 12 бит, полосу пропускания 250 МГц, большой объем памяти 100М точек, скорость выборки: 2 ГВыб/сек., высокую скорость захвата до 700 000 осциллограм в секунду, функции декодирования I²C, SPI, RS232/UART, CAN, LIN, одноканальный генератор 30 МГц.
ADS924A-AG - это высокопроизводительный экономичный цифровой осциллограф выполнен на базе новейшей технологии X-Vision II, которая обеспечивает низкий уровень собственных шумов, высокую скорость захвата и большой объем памяти. Осциллограф выполнен в компактном дизайне и имеет превосходную производительность.

OWON ADS924A-AG поддерживает 16 цифровых каналов. Один прибор может выполнять анализ как аналоговых, так и цифровых сигналов.

Оссобености осциллографов OWON ADS924A-AG:

  • На основе усовершенствованной архитектуры OWON X-Vision II: низкий уровень шума, больше памяти, быстрее обновления
  • Глубина хранения 100M, частота обновления формы сигнала до 700 000 осц/сек., что обеспечивает четкий захват сигнала
  • Вертикальное разрешение 12 бит
  • Развертка по вертикали: 200 мкВ/дел. - 10 В/дел.
  • Встроенный генератор сигналов произвольной формы (1 канал, до 30 МГц)
  • Функция построения диаграмм Боде
  • Анализ спектра FFT обеспечивает точное отображение частотной составляющей (1 млн. точек в анализе)
  • Операционная система Android предоставляет широкие возможности
  • Поддержка внешних устройств, таких как мышь и клавиатура, что значительно повышает эффективность
  • Улучшенное управление файлами для облегчения просмотра, редактирования и экспорта
  • Ультратонкий дизайн экономит рабочее пространство
  • 7-дюймовый сенсорный экран с поддержкой мультитач
  • Мультисенсорные жесты и настраиваемые ярлыки для более удобного использования

Язык Версия Размер и тип

Инструкция на осциллографы OWON серии ADS900A

ADS912A, ADS922A, ADS914A, ADS924A, ADS912A-LA, ADS922A-LA, ADS914A-LA, ADS924A-LA, ADS912A-AG, ADS922A-AG, ADS914A-AG, ADS924A-AG

Английский 1.0.0 11.29 Мб, PDF Скачать

Каталог продукции OWON

Осциллографы, генераторы, источники питания, мультиметры, анализаторы спектра, токоизмерительные клещи, аксессуары

Английский 3.5.1 21.48 Мб, PDF Скачать
