Планшетный осциллограф OWON TAO3104A: технические характеристики, цена и возможности

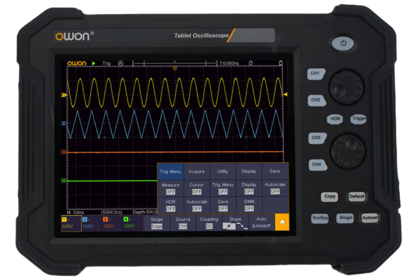

Модель TAO3104A — это четырёхканальный планшетный осциллограф с полосой пропускания 100 МГц, построенный на базе 14-битного АЦП высокого разрешения. Данный прибор сочетает в себе портативность планшета и профессиональные возможности лабораторного осциллографа: 4 аналоговых канала, частота дискретизации 1 Гвыб/с, глубина памяти 40 Мточек и скорость захвата до 45 000 осциллограмм в секунду. Благодаря встроенному аккумулятору ёмкостью 8000 мАч и сенсорному экрану 8" с разрешением 800×600, прибор позволяет работать автономно до 5 часов без подключения к сети. TAO3104A — идеальный выбор для сервисных центров, полевых инженеров, автомобильных диагностов и радиолюбителей, которым нужна мобильность без компромиссов по качеству измерений.

Ключевые характеристики OWON TAO3104A

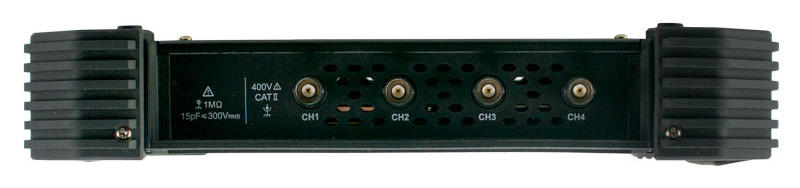

• Полоса пропускания — 100 МГц, 4 аналоговых канала
• Частота дискретизации — 1 Гвыб/с (реального времени)
• Вертикальное разрешение — 14 бит (АЦП высокого разрешения)
• Глубина памяти — 40 Мточек
• Скорость захвата сигнала — до 45 000 осциллограмм/сек
• Чувствительность — 1 мВ/дел ~ 10 В/дел
• Коэффициент развертки — 2 нс/дел ~ 1000 с/дел

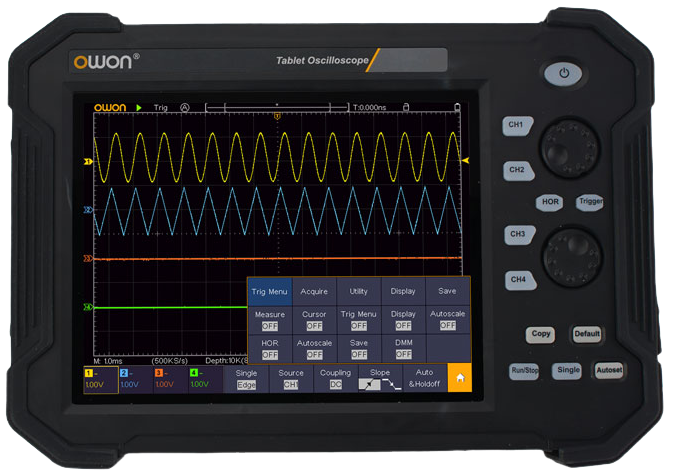

• Дисплей — 8" (20 см) цветной TFT с сенсорным управлением (800×600)

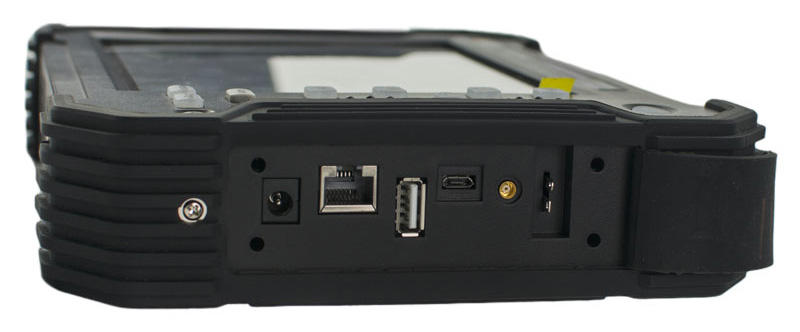

• Интерфейсы — USB-host, USB-device, LAN, PictBridge
• Беспроводная связь — Wi-Fi (опционально)
• Декодирование протоколов — RS232/UART, I2C, SPI, CAN

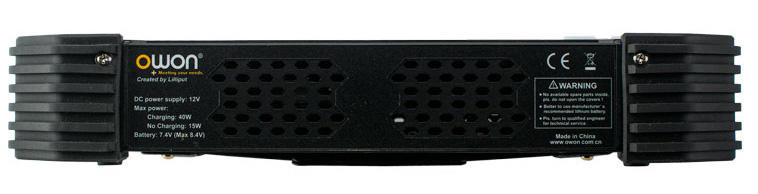

• Питание — встроенный Li-Ion аккумулятор 7.4 В, 8000 мАч
• Время автономной работы — до 5 часов
• Габариты — 270 × 191 × 48 мм
• Вес — 1.7 кг
• Гарантия — 24 месяца

Что умеет этот планшетный осциллограф?

• 14-битное вертикальное разрешение — в 64 раза выше, чем у 8-битных осциллографов. Это позволяет различать мельчайшие детали сигнала, измерять малые напряжения на фоне больших постоянных составляющих и видеть тонкие искажения, невидимые на приборах с меньшей разрядностью.
• Четыре аналоговых канала позволяют одновременно наблюдать до четырёх сигналов — критически важно при отладке сложных схем с несколькими шинами, анализе работы микроконтроллеров и диагностике автомобильных датчиков.
• Глубокая память 40 Мточек обеспечивает захват длительных сигналов с высоким разрешением без потери частоты дискретизации — незаменимо при анализе медленных процессов и пакетной передачи данных.
• Высокая скорость захвата — до 45 000 осциллограмм в секунду — помогает обнаруживать редкие события, сбои и аномалии, которые на обычных осциллографах остаются незамеченными.
• Автономная работа до 5 часов благодаря встроенному аккумулятору 8000 мАч. Это позволяет работать в полевых условиях, на выездных ремонтах и в местах без доступа к сети.

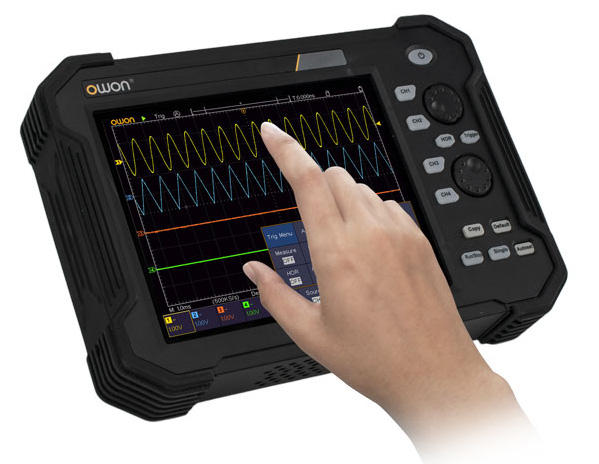

• Сенсорный экран 8" с разрешением 800×600 обеспечивает удобное управление жестами: масштабирование, перемещение, выбор параметров — всё как на современном планшете.
• Декодирование последовательных протоколов — RS232/UART, I2C, SPI, CAN — превращает осциллограф в мощный инструмент для отладки цифровых интерфейсов и автомобильных шин.
• Математические функции — сложение, вычитание, умножение, деление, БПФ (FFT), дифференцирование, интегрирование, извлечение квадратного корня, пользовательские функции и цифровая фильтрация.
• Функции цифрового вольтметра и частотомера встроены в прибор и доступны в любое время.
• Удалённое управление — через Wi-Fi (опционально) можно подключать осциллограф к мобильным устройствам для синхронизации, управления и обмена данными.
• Поддержка SCPI и LabVIEW — прибор легко интегрируется в автоматизированные измерительные стенды.

Где применяется OWON TAO3104A?

Благодаря сочетанию портативности, четырёх каналов и высокого разрешения, этот планшетный осциллограф востребован в самых разных областях:

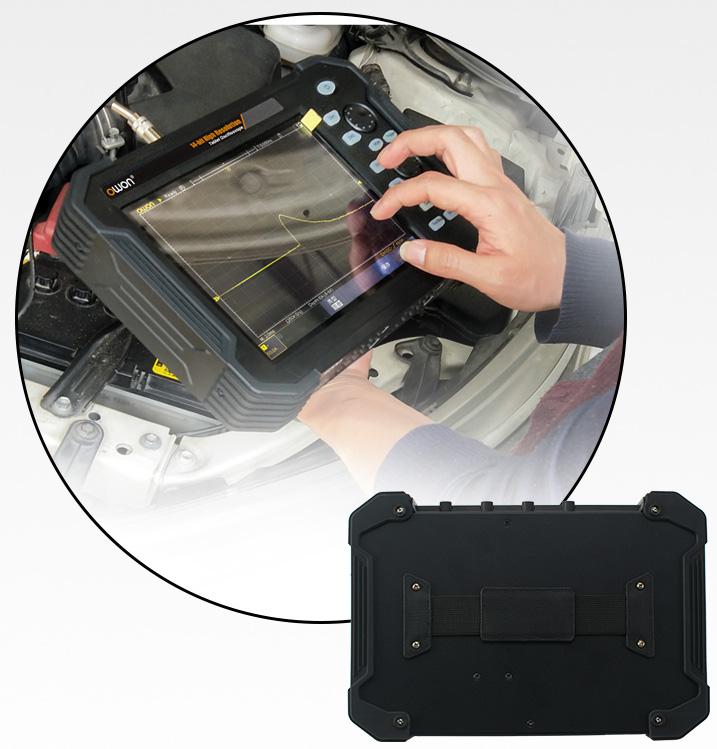

• Автомобильная диагностика — анализ сигналов датчиков (положения дроссельной заслонки, коленвала, распредвала), CAN-шин, проверка работы управляющих модулей.
• Полевые работы и выездной ремонт — благодаря встроенному аккумулятору и компактным размерам прибор можно брать с собой на объект, где нет доступа к сети.
• Сервисные центры — диагностика и ремонт электроники всех видов, от бытовой техники до промышленного оборудования.
• Разработка и отладка встраиваемых систем — тестирование микроконтроллеров, анализ шин I2C, SPI, UART, CAN.
• Образование и научные исследования — проведение лабораторных работ, визуализация и анализ сигналов в экспериментах.
• Радиолюбительская практика — сборка и отладка любительских конструкций, настройка радиоаппаратуры.

Почему покупают именно OWON TAO3104A?

1. 14-битное разрешение — главное преимущество модели. В отличие от большинства осциллографов с 8-битными АЦП, TAO3104A даёт в 64 раза более высокую точность измерения вертикальных составляющих сигнала. Это позволяет видеть тонкие детали, измерять малые сигналы на фоне больших постоянных напряжений и получать чистые, информативные осциллограммы без лишнего шума.
2. Портативность и автономность. Встроенный аккумулятор 8000 мАч и вес всего 1.7 кг делают прибор идеальным для работы вне лаборатории. Планшетный форм-фактор с сенсорным экраном обеспечивает максимальное удобство в любых условиях.
3. Четыре канала в портативном корпусе. Конкуренты в этом классе часто предлагают только 2 канала. TAO3104A даёт возможность одновременно анализировать 4 сигнала — это особенно важно при диагностике сложных систем и автомобильной электроники.
4. Большая память и высокая скорость захвата. 40 Мточек памяти и 45 000 осциллограмм в секунду — характеристики, которые в настольных осциллографах стоят значительно дороже.
5. Гибкость подключения. Наличие LAN, USB-host, USB-device и опционального Wi-Fi позволяет интегрировать прибор в любую измерительную среду — от автономной работы до удалённого управления через мобильные устройства.
6. Готовая работа с цифровыми протоколами. Декодирование RS232/UART, I2C, SPI, CAN встроено и не требует покупки дополнительных опций — это существенная экономия бюджета.
7. Длительная гарантия. 24 месяца — производитель уверен в качестве своей продукции.
