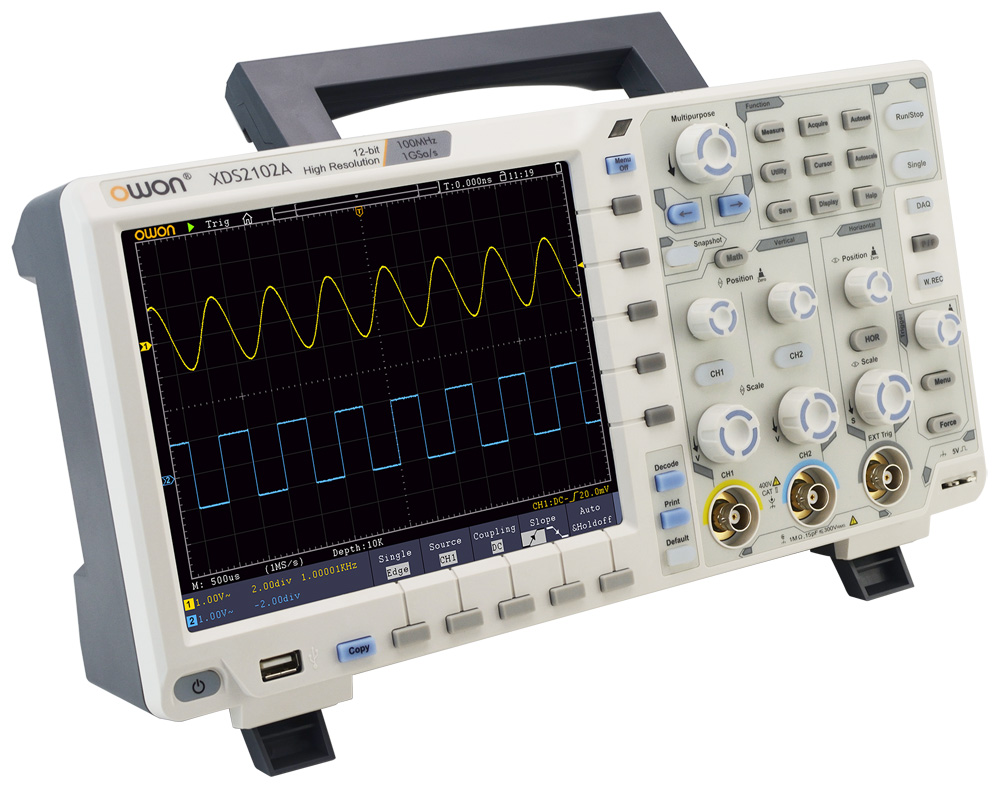

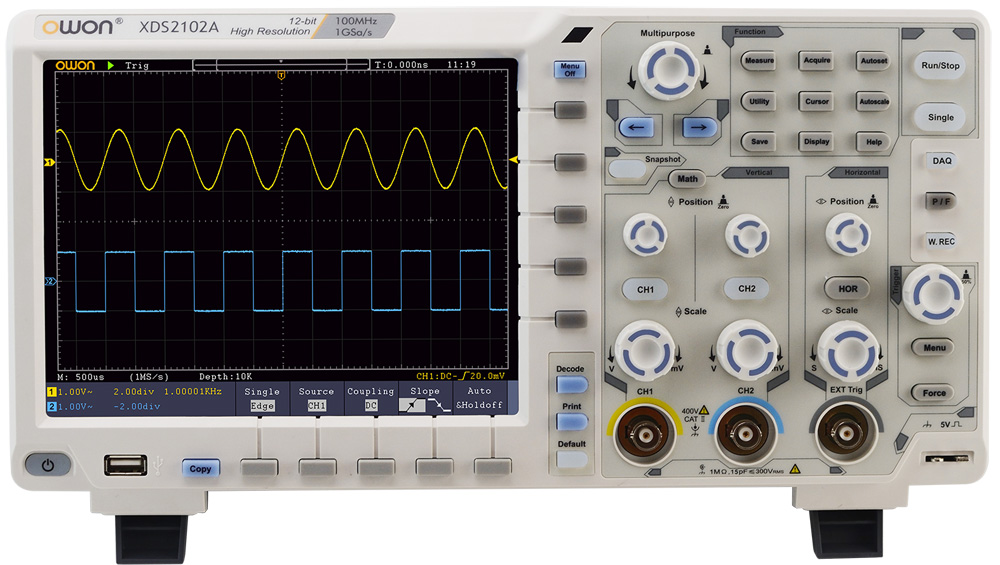

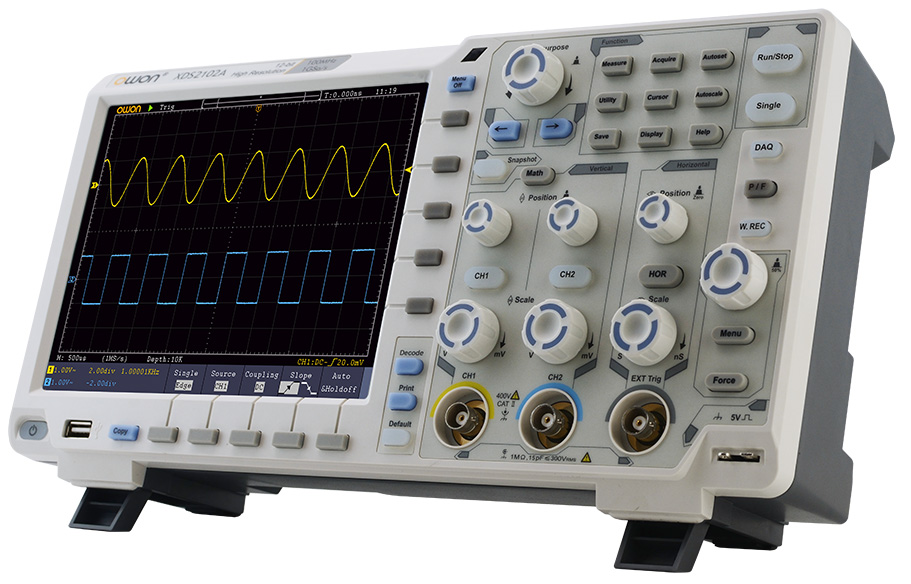

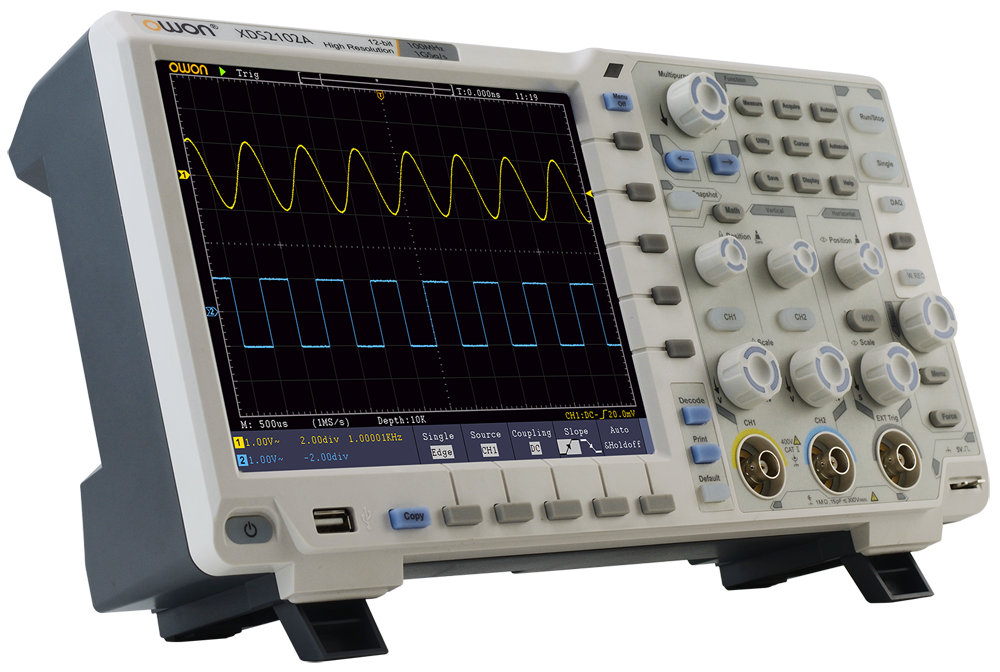

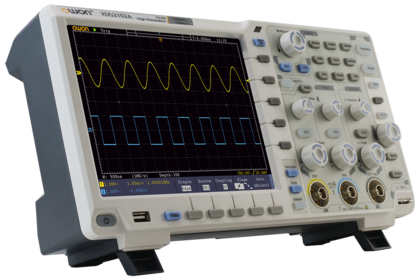

Осциллограф цифровой OWON XDS2102AV многофункциональный
46 205 Р
купитьоформить
На складе: заканчивается
Артикул
№ 02197
№ 02197
Гарантия24 месяца
Максимальная частота
100 МГц
100 МГц
100 МГц
200 МГц
100 МГц
100 МГц
100 МГц
200 МГц
60 МГц
100 МГц
200 МГц
200 МГц
100 МГц
Скорость регистрации
55000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
75000 осц/сек
Кол-во каналов
2
2
2
2
2
2
2
2
2
2
2
2
2
Частота дискретизации
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
Чувствительность
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
20М
40М
40М
40М
40М
40М
40М
40М
40М
40М
40М
40М
40М
Дисплей
20 см
20 см
20 см
20 см
20 см
20 см
20 см
20 см
20 см
20 см
20 см
20 см
20 см
Интерфейсы
USB-host, USB-device, LAN, VGA, PictBridge
USB-host, USB-device, LAN, VGA, PictBridge
USB-host, USB-device, LAN, VGA, PictBridge
USB-host, USB-device, LAN, VGA, PictBridge
USB-host, USB-device, LAN, VGA, PictBridge
USB-host, USB-device, LAN, VGA, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
PictBridge, USB-host, USB-device, LAN, VGA, Wi-Fi
USB-host, USB-device, LAN, VGA, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, VGA, PictBridge
Декодирование протоколов
RS232/UART, I2C, SPI, CAN
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
I2C (опция), SPI (опция), CAN (опция), RS232/UART (опция)
CAN (опция), RS232/UART (опция), I2C (опция), SPI (опция)
CAN (опция), RS232/UART (опция), I2C (опция), SPI (опция)
CAN (опция), RS232/UART (опция), I2C (опция), SPI (опция)
SPI (опция), CAN (опция), RS232/UART (опция), I2C (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
SPI (опция), CAN (опция), RS232/UART (опция), I2C (опция)
SPI (опция), CAN (опция), RS232/UART (опция), I2C (опция)
I2C (опция), SPI (опция), CAN (опция), RS232/UART (опция)
Серия
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
Доп. характеристики
АЦП осциллографа 12 бит
Батарейный отсек, АЦП осциллографа 12 бит
Генератор, Батарейный отсек, Мультиметр, АЦП осциллографа 12 бит, Сенсорный дисплей
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Генератор, Батарейный отсек, АЦП осциллографа 12 бит
Батарейный отсек, АЦП осциллографа 12 бит, Сенсорный дисплей
Генератор, Батарейный отсек, Мультиметр, АЦП осциллографа 12 бит, Сенсорный дисплей
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Батарейный отсек, АЦП осциллографа 12 бит
Генератор, Батарейный отсек, Мультиметр, АЦП осциллографа 12 бит, Сенсорный дисплей
Генератор, Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Генератор, Батарейный отсек, Мультиметр, АЦП осциллографа 14 бит, Сенсорный дисплей
Генератор, Батарейный отсек, Мультиметр, АЦП осциллографа 12 бит, Сенсорный дисплей
Особенности цифрового осциллографа OWON XDS2102A
- 12-бит АЦП высокого разрешения, более детальное восстановление формы сигнала
- 20 млн. отсчетов – длина записи и 55 тыс. осциллограмм в секунду – скорость обновления осциллограмм
- Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел.
- Широкие возможности запуска и функция декодирования последовательных шин (протоколы RS232, SPI, I2C, CAN включены в стандартную комплектацию!)
- Поддержка системы команд дистанционного управления SCPI и LabVIEW
- Ультратонкий дизайн корпуса, экономия пространства на рабочем месте

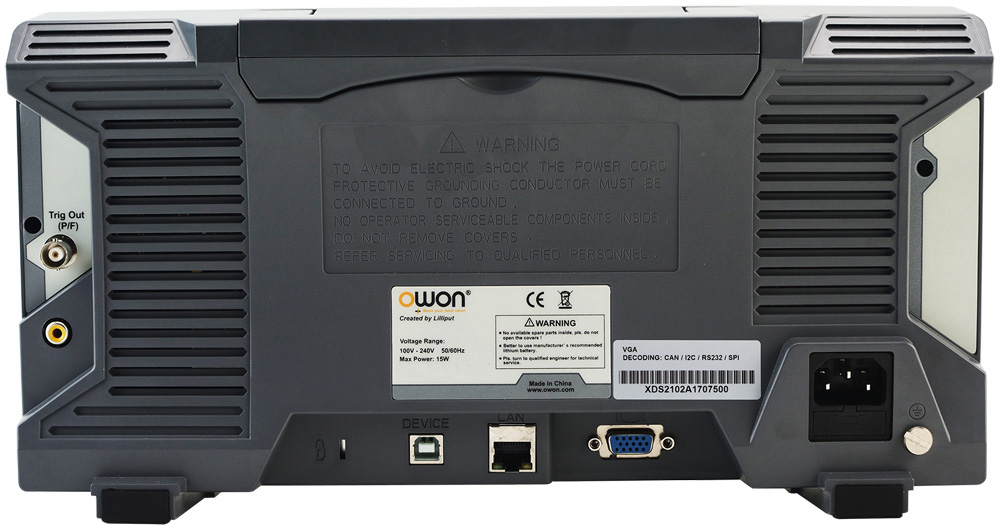

- Широкий набор интерфейсов: USB host, USB device, порт USB для принтера PictBridge, LAN
- Порт VGA – лучшее решение для передачи видео на внешний монитор и обучающих демонстраций
- 8 дюймов ЖК-дисплей высокого разрешения 800 x 600
41x29x18 см
3.19 кг
1. 12-битное высокое вертикальное разрешение, 8 дюймовый большой TFT дисплей
Осциллографы Owon серии XDS2000 имеют 12-бит АЦП, что повышает точность в 16 раз по отношению к 8-битным осциллографам. Это делает результат измерения более четким, позволяет выявить короткую импульсную помеху на фоне шума, а также удовлетворяет требованию измерения высокой точности.

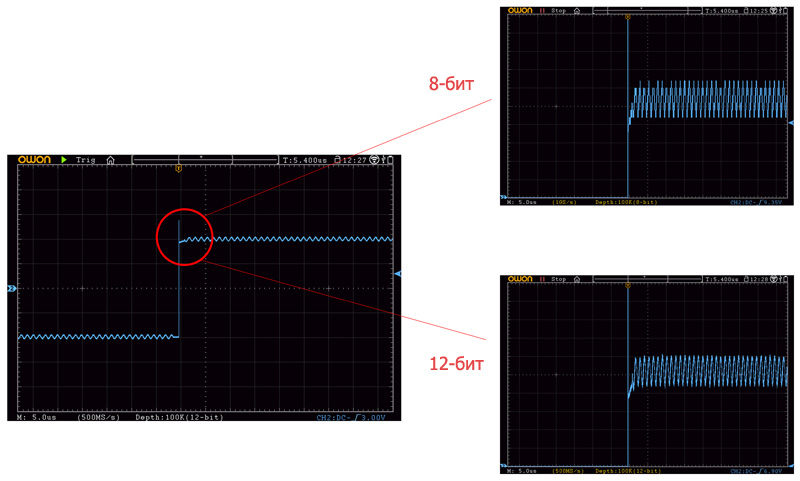

Например:

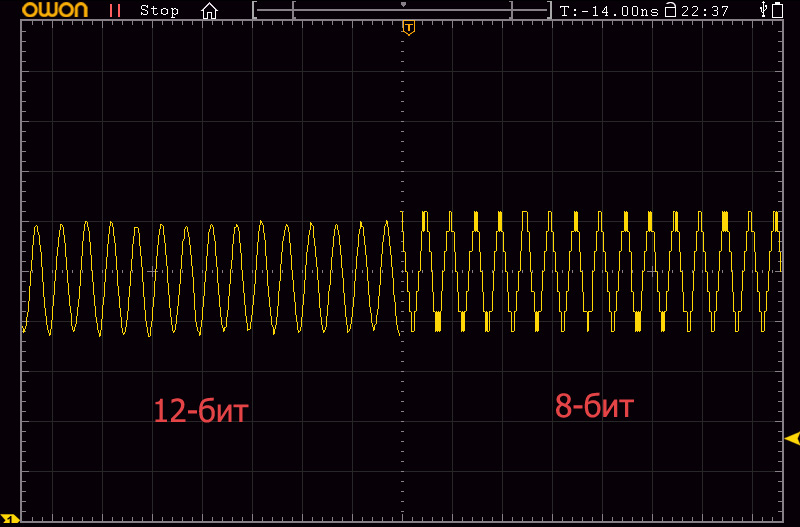

При регистрации одного и того же сигнала 12-битный АЦП позволяет показать больше деталей формы сигнал, тогда как при 8-битном АЦП осциллограмма становится расплывчатой. 12-битный АЦП позволяет выполнить точное измерение значения уровня сигнала. Таким образом, осциллограф может обнаружить изменение сигнала на 1 мВ, в то время как обычный осциллограф (8-бит АЦП) может обнаружить изменение только на 10 мВ.
2. Максимальная скорость обновления осциллограмм 55 тыс. осциллограмм в секунду.

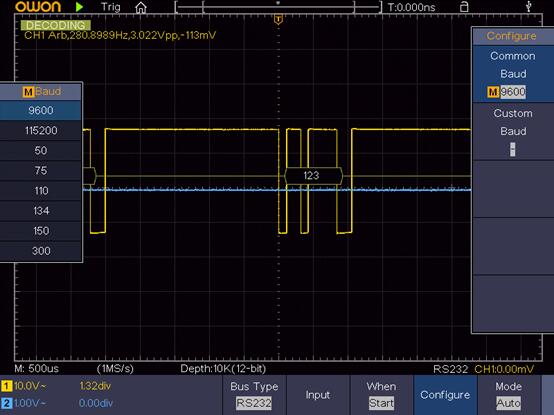

3. Функция декодирования шин SPI/I2C/RS232/CAN в базовой комплектации осциллографа.
Функции декодирования последовательных шин, включая RS232, I2C, SPI и CAN теперь поставляются в базовой комплектации осциллографа!
4. Осциллограф Owon XDS2102A имеет длину записи 20 млн. точек в базовой комплектации.

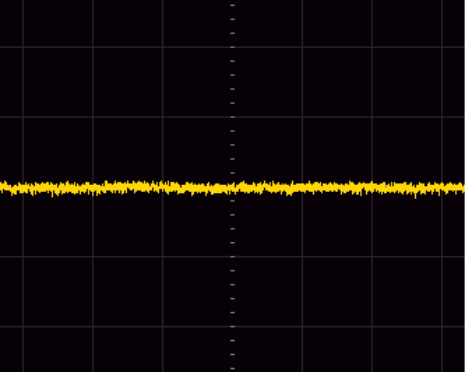

5. Шум нулевой линии осциллографа Owon XDS2102A очень низкий, всего 3 маленьких деления при 1 мВ/дел. Это позволяет измерять очень маленький сигнал.
| Язык | Версия | Размер и тип | |||
|
Программное обеспечение для осциллографов OWON серии XDS XDS3102A, XDS3102, XDS3202A, XDS3202, XDS3302 |
Английский | 1.4.0 | 62.99 Мб, ZIP | Скачать | |
|
Инструкция на цифровые осциллографы OWON серии XDS2000 XDS2102A |
Английский | 1.0.0 | 2.24 Мб, PDF | Скачать | |
|
SCPI команды для цифровых осциллографов OWON серии XDS3000 XDS3062A, XDS3102A, XDS3102, XDS3202A, XDS3202, XDS3302 |
Английский | 1.3 | 451.25 Кб, PDF | Скачать | |
Преимущество 12-битных осциллографов перед 8-битными
