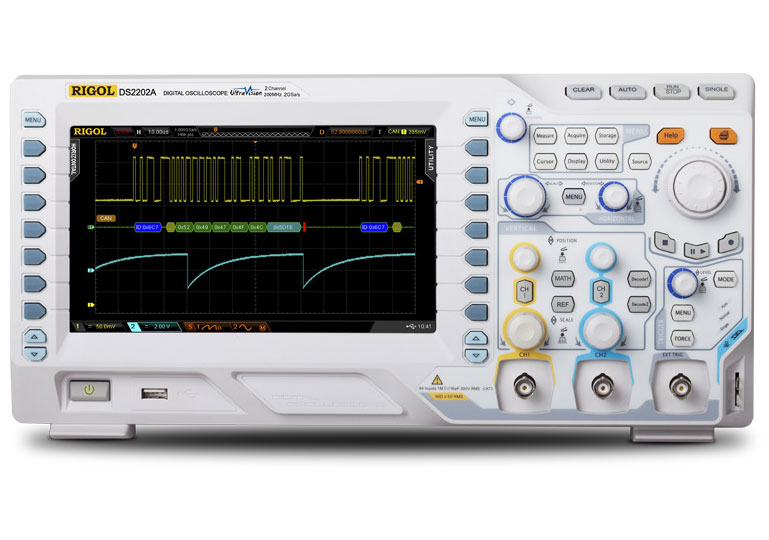

Осциллограф цифровой RIGOL DS2202A

Rigol
Осциллограф цифровой RIGOL DS2202A
На складе: отсутствует
Госреестр РФ Госреестр РФ
№ 54989-13 до: 17.07.2023 г.
Артикул
№ 00485
Гарантия Гарантия
36 месяцев
Максимальная частота
100 МГц
300 МГц
200 МГц
70 МГц
Скорость регистрации
52000 осц/сек
52000 осц/сек
52000 осц/сек
52000 осц/сек
Кол-во каналов
2
2
2
2
Частота дискретизации
2 ГГц
2 ГГц
2 ГГц
2 ГГц
Чувствительность
500 мкВ/дел ~ 10 В/дел, 500 мкВ/дел ~ 1 В/дел
500 мкВ/дел ~ 10 В/дел, 500 мкВ/дел ~ 1 В/дел
500 мкВ/дел ~ 10 В/дел, 500 мкВ/дел ~ 1 В/дел
500 мкВ/дел ~ 10 В/дел, 500 мкВ/дел ~ 1 В/дел
Коэф. развертки
5 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
Макс. глубина памяти
14М, 56М (опционально)
14М, 56М (опционально)
14М, 56М (опционально)
14М, 56М (опционально)
Дисплей
20 см
20 см
20 см
20 см
Интерфейсы
USB-device, LAN, PictBridge, USB-host
USB-device, LAN, PictBridge, USB-host
USB-device, LAN, PictBridge, USB-host
USB-device, LAN, PictBridge, USB-host
Декодирование протоколов
I2C (опция), SPI (опция), CAN (опция), RS232/UART (опция)
I2C (опция), SPI (опция), CAN (опция), RS232/UART (опция)
I2C (опция), SPI (опция), CAN (опция), RS232/UART (опция)
I2C (опция), SPI (опция), CAN (опция), RS232/UART (опция)
Серия
DS2000A (Rigol)
DS2000A (Rigol)
DS2000A (Rigol)
DS2000A (Rigol)

Rigol DS2000A представляет собой серию цифровых осциллографов высокого качества, изготовленных на основе технологии Ultra Vision. Данный цифровые осциллографы обладают большой глубиной памяти, ультра широким динамическим диапазоном, превосходным коэффициентом захвата сигнала и всевозможными функциями запуска. Вместе с этим, устройства обладают функцией записи сигнала с помощью аппаратного оборудования и прекрасными демонстрационными способностями. Данные цифровые осциллографы являются незаменимым испытательным измерительным оборудованием для таких областей науки и техники как передача информации, космос, государственная оборона, интегрированные системы, компьютеры и других областей, а также незаменимо для осуществления исследований и обучения. Серия Rigol DS2000A является ярким представителем цифровых осциллографов с шириной пропускания до 300 МГц и обладающих всевозможными функциями.

Габариты упаковки 44x27x25 см   Вес в упаковке 5.2 кг



Осциллографы – цифровые и аналоговые
Генераторы сигналов
Частота пропускания до 200 МГц
Частота дискретизации 2 ГГц
Серия DS2000A
Оборудование Rigol Technologies
Измерительные приборы
Функции запуска, опции анализа и расширения
Источники питания

Программа для декодирования по протоколу CAN RIGOL CAN-DS2000A
23 790 Р
23790 RUB
Программа для декодирования по протоколам RS-232, I2C, SPI RIGOL SD-DS2000A
25 000 Р
25000 RUB
Расширение памяти с 14М до 56М RIGOL MEM-DS2000A
37 700 Р
37700 RUB
Дополнительные функции запуска Rigol AT-DS2000A
25 000 Р
25000 RUB
Комплект опций Rigol BND-MSO/DS2000A для MSO/DS2000A
26 390 Р
26390 RUB
Пробник осциллографический RIGOL RP3500A
28 730 Р
28730 RUB
Пробник осциллографический RIGOL RP3300A
4 790 Р
4790 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Русский 2023-2024 34.72 Мб, PDF Скачать

Инструкция на осциллографы Rigol серий DS2000A, MSO2000A

DS2302A, DS2202A, DS2102A, DS2072A, DS2302A-S, DS2202A-S, DS2102A-S, DS2072A-S, MSO2302A, MSO2202A, MSO2102A, MSO2072A, MSO2302A-S, MSO2202A-S, MSO2102A-S, MSO2072A-S

Английский май 2019 5.12 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серий DS2000A, MSO2000A

DS2302A, DS2202A, DS2102A, DS2072A, DS2302A-S, DS2202A-S, DS2102A-S, DS2072A-S, MSO2302A, MSO2202A, MSO2102A, MSO2072A, MSO2302A-S, MSO2202A-S, MSO2102A-S, MSO2072A-S

Английский май 2019 5.65 Мб, PDF Скачать

IVI драйвер для осциллографов Rigol серии MSO2000A, DS2000A

DS2302A, DS2202A, DS2102A, DS2072A, DS2302A-S, DS2202A-S, DS2102A-S, DS2072A-S, MSO2302A, MSO2202A, MSO2102A, MSO2072A, MSO2302A-S, MSO2202A-S, MSO2102A-S, MSO2072A-S

Английский 2015 569.86 Кб, RAR Скачать

Инструкция на осциллографы Rigol серии DS2000A

DS2302A, DS2202A, DS2102A, DS2072A

Русский 2012 6 Мб, PDF Скачать

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Запуск по N-ному фронту (опция)

Запуск осуществляется по N-ному фронту по истечении установленного времени ожидания.

Запуск по избытку амплитуды импульса (Windows) (опция)

Данная функция предоставляет возможность установки одного верхнего уровня запуска и одного нижнего уровня запуска, запуск происходит тогда, когда входной сигнал превышает верхний уровень запуска или опускается ниже нижнего уровня запуска.

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
