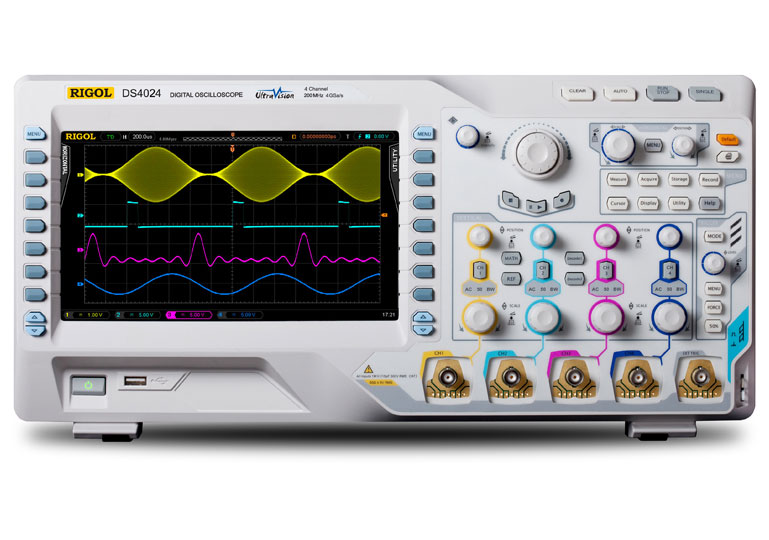

Осциллограф цифровой RIGOL DS4024

Rigol
Осциллограф цифровой RIGOL DS4024
На складе: отсутствует (модель снята с производства)
Госреестр РФ Госреестр РФ
№ 54988-13 до: 17.07.2023 г.
Артикул
№ 00474
Гарантия Гарантия
36 месяцев
Максимальная частота
200 МГц
100 МГц
350 МГц
500 МГц
Скорость регистрации
110000 осц/сек
110000 осц/сек
110000 осц/сек
110000 осц/сек
Кол-во каналов
4
4
4
4
Частота дискретизации
4 ГГц
4 ГГц
4 ГГц
4 ГГц
Чувствительность
1 мВ/дел ~ 5 В/дел, 1 мВ/дел ~ 1 В/дел
1 мВ/дел ~ 5 В/дел, 1 мВ/дел ~ 1 В/дел
1 мВ/дел ~ 5 В/дел, 1 мВ/дел ~ 1 В/дел
1 мВ/дел ~ 5 В/дел, 1 мВ/дел ~ 1 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
140М
140М
140М
140М
Дисплей
23 см
23 см
23 см
23 см
Интерфейсы
LAN, VGA, USB-host, USB-device
LAN, VGA, USB-host, USB-device
LAN, VGA, USB-host, USB-device
LAN, VGA, USB-host, USB-device
Декодирование протоколов
CAN (опция), FlexRay (опция), RS232/UART (опция), I2C (опция), SPI (опция)
CAN (опция), FlexRay (опция), RS232/UART (опция), I2C (опция), SPI (опция)
CAN (опция), FlexRay (опция), RS232/UART (опция), I2C (опция), SPI (опция)
CAN (опция), FlexRay (опция), RS232/UART (опция), I2C (опция), SPI (опция)
Серия
DS4000 (Rigol)
DS4000 (Rigol)
DS4000 (Rigol)
DS4000 (Rigol)

Осциллограф цифровой RIGOL DS4024 снят с производства. Замена - осциллограф цифровой RIGOL MSO5204.

Rigol DS4024 серии MSO4000/DS4000 - это многофункциональный и высокопроизводительный цифровой осциллограф. В нем реализовано превосходное совмещение простоты использования, прекрасных технических характеристик и множественных функциональных характеристик, что помогает пользователю быстро завершать рабочие задания, такие как, к примеру, испытательные измерения, удаленное управление и др. функции.

Пробник осциллографический дифференциальный активный RIGOL RP7150
584 475 Р
584475 RUB
Пробник осциллографический RIGOL RP5600A
55 570 Р
55570 RUB
Пробник осциллографический RIGOL RP6150A
38 715 Р
38715 RUB
Пробник осциллографический RIGOL RP3500A
29 330 Р
29330 RUB
Пробник осциллографический RIGOL RP3300A
4 890 Р
4890 RUB
Пробник осциллографический дифференциальный активный RIGOL RP7080
275 775 Р
275775 RUB
Пробник осциллографический активный RIGOL RP7080S
120 685 Р
120685 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Русский 2023-2024 34.72 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серий DS4000, MSO4000

MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012

Английский 2015 6.03 Мб, PDF Скачать

IVI драйвер для осциллографов Rigol серии MSO4000, DS4000

MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012

Английский 2015 472.79 Кб, RAR Скачать

Инструкция на осциллографы Rigol серий DS4000, MSO4000

MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012

Русский 2012 5.34 Мб, PDF Скачать

Инструкция на осциллографы Rigol серий DS4000, MSO4000

MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012

Английский 2015 6.46 Мб, PDF Скачать

Обзор осциллографов Rigol серии 4000

Входное сопротивление 1 MОм и 50 Ом

Для снижения нагрузки электроцепи по причине взаимодействия осциллографа и измеряемой цепи данный осциллограф снабжен двумя режимами входного сопротивления: 1 MОм (по умолчанию) и 50 Ом. - 1 МОм: в это время входное сопротивление осциллографа очень высоко, электротоком, поступающим в осциллограф из измеряемой цепи, можно пренебречь. - 50 Ом: для совместимости осциллографа и оборудования с входным сопротивлением в 50 Ом.

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Запуск по видеосигналу

Запуск производится по полям и строкам видеосигналов стандарта NTSC (National Television Standards Committee), PAL (Phase Alternating Line), SECAM (Sequential color with memory) или HDTV (High Definition Television).

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
