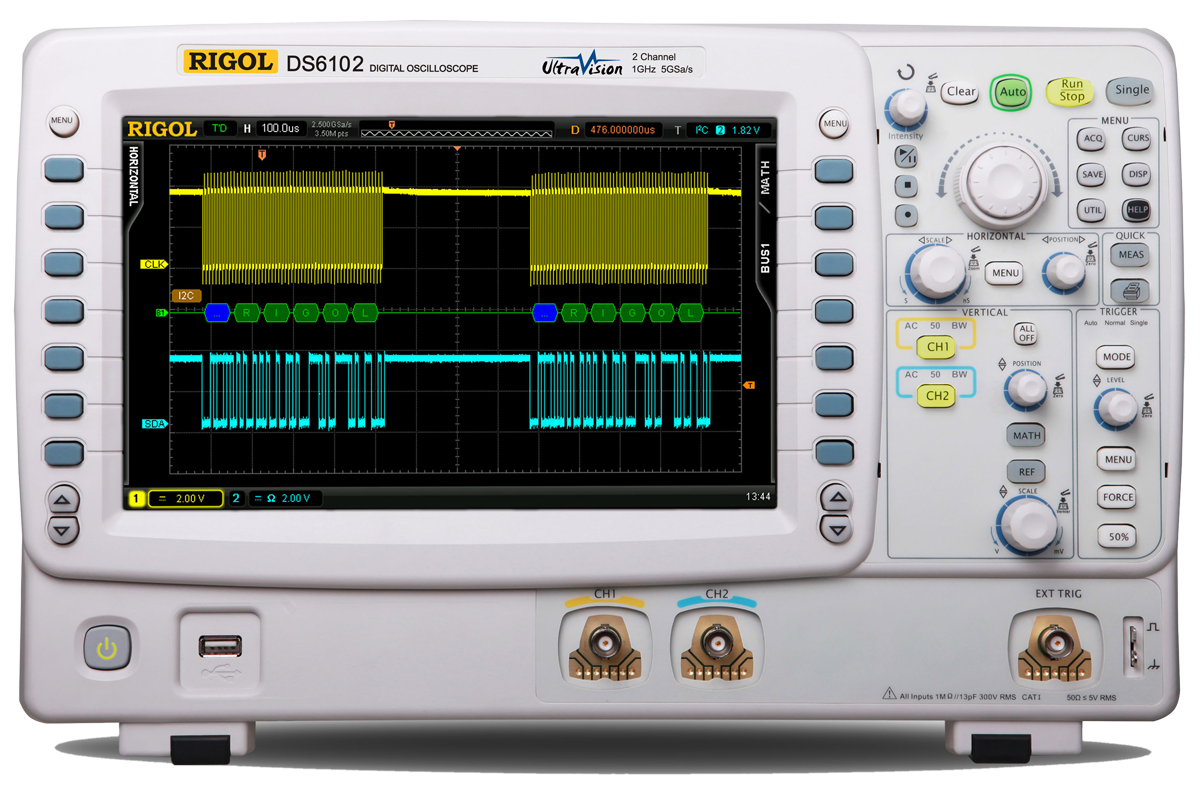

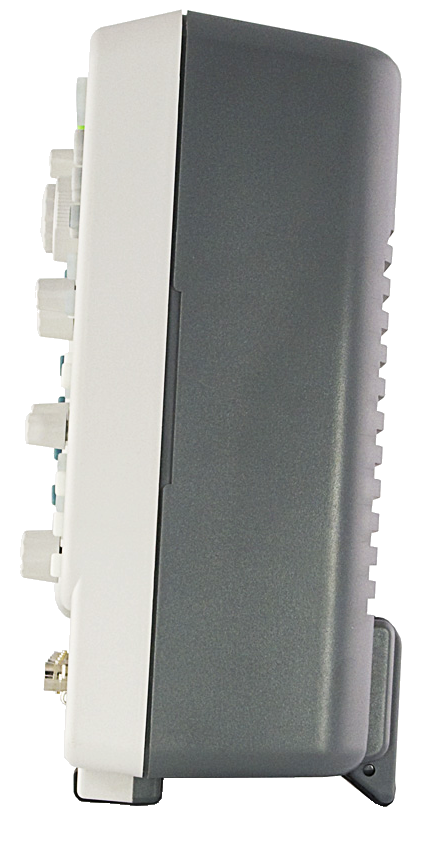

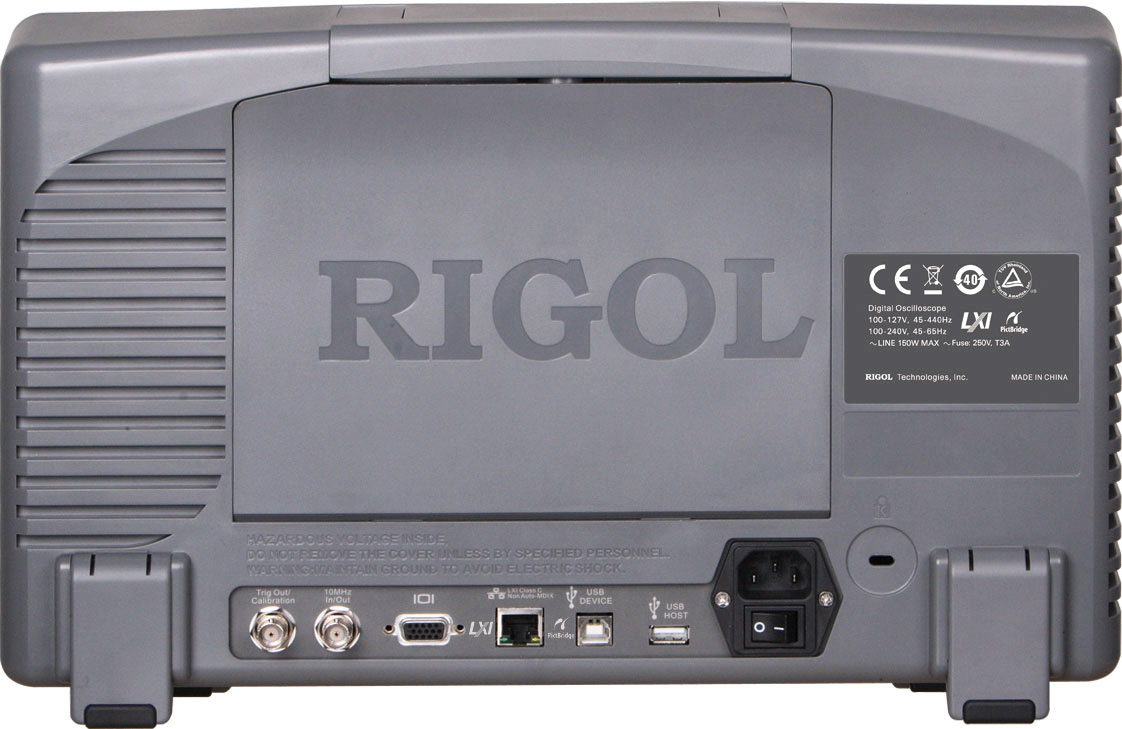

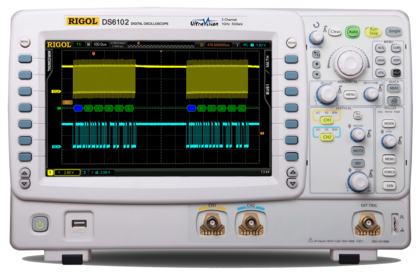

Осциллограф цифровой RIGOL DS6102

5 Гвыб/с при использовании только одного канала;

2.5 Гвыб/с при использовании двух каналов.

100 Гвыб/с

Режим пиковый детектор

200 пс при использовании только одного канала;

400 пс при использовании двух каналов.

Усреднение

по N регистрациям, одновременно для всех каналов, N выбирается из ряда 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 или 8192

Макс. вертикальное разрешение

12 бит для разверток ≥5 мкс/ДЕЛ и частоты выборки 5 Гвыб/с или для разверток ≥10 мкс/ДЕЛ и частоты выборки 2.5 Гвыб/с

Длина записи

только один канал: автовыбор, 14 тыс., 140 тыс., 1.4 млн., 14 млн. или 140 млн. точек;

оба канала: автовыбор, 7 тыс., 70 тыс., 700 тыс., 7 млн. или 70 млн. точек.

Входы

Число входов

4 входа(DS6xx4); 2 входа(DS6xx2)

Связь входа

открытый вход (DC), закрытый вход (AC), замыкание на землю (GND)

Импеданс входа

1 МОм ± 1 %, параллельно с (14 ± 3) пФ или 50 Ом ± 1.5 %

Учет ослабления пробника

0.001X, 0.01X, 0.1X, 1X, 5X, 10X, 50X, 100X, 500X, 1000X

Максимальное входное напряжение

КАТ. I 300 В_СКЗ, КАТ. II 100 В_СКЗ;

амплитуда импульсной перегрузки 1000 В;

с пробником RP2200 10:1 КАТ. II 300 В_СКЗ;

с пробником RP3300 10:1 КАТ. II 300 В_СКЗ;

с пробником RP3500 10:1 КАТ. II 300 В_СКЗ;

с пробником RP5600 10:1 КАТ. II 300 В_СКЗ

По горизонтали

Диапазон коэффициентов развертки

1 нс/дел. ~ 50 с/дел. (DS606x)

500 пс/дел. ~ 50 с/дел. (DS610x)

Погрешность коэффициента развертки

≤ ±(15+2 х [срок эксплуатации]) промилле

Смещение момента запуска

отрицательная задержка: ≥ 1 ширина экрана

положительная задержка: от 1 с до 100 000 с

Режим временной развертки

Y-T, X-Y, режим медленного сканирования, растяжка развертки

Кол-во отображаемых пар для режима X-Y

два одновременно

Скорость захвата осциллограмм^[1]

150 000 осц/с (векторное отображение); 180 000 осц/с (точечное отображение)

По вертикали

Полоса пропускания для периодического аналогового сигнала (-3 дБ)

DS606х: от DC до 600 МГц; DS610х: от DC до 1 ГГц

Полоса пропускания для однократного сигнала

DS606х: от DC до 600 МГц

DS610х: от DC до 1 ГГц (только один канал)

Вертикальное разрешение

8 бит, отдельный АЦП для каждого канала

Диапазон коэффициентов вертикального отклонения

от 2 мВ/дел. до 5 В/дел. (1 МОм)

от 2 мВ/дел. до 1 В/дел. (50 Ом)

Диапазон смещения

от 2 мВ/дел. до 124 мВ/дел.: ± 1.2 В (50 Ом)

от 126 мВ/дел. до 1 В/дел.: ± 12 В (50 Ом)

от 2 мВ/дел. до 225 мВ/дел.: ± 2 В (1 МОм)

от 230 мВ/дел. до 5 В/дел.: ± 40 В (1 МОм)

Возможность ограничения полосы пропускания ^[2]

20 МГц или 250 МГц

Низкочастотный предел для закрытого входа (уровень -3дБ)

≤5 Гц (на входе BNC)

Время нарастания на входе BNC, (расчетное) ^[2]

DS606х: 600 пс; DS610х: 400 пс

Погрешность коэффициента усиления для постоянного тока

± 2% для полной шкалы

Погрешность смещения

от 200 мВ/дел. до 5 В/дел.: 0.1 дел. ± 2 мВ ± 0.5% [значения смещения]

от 1 мВ/дел. до 195 мВ/дел.: 0.1 дел. ± 2 мВ ± 1.5% [значения смещения]

Допустимое электростатическое напряжение

± 2 кВ

Изоляция каналов

>40 дБ (от DC до максимальной полосы пропускания)

Запуск

Диапазон уровня запуска

внутренний

± 6 клеток от центра экрана

EXT

± 0.8 В

Режим запуска

автоматический, ждущий, однократный

Диапазон регулировки времени блокировки запуска

от 100 нс до 10 с

Частота среза ФНЧ^[2]

50 кГц

Частота среза ФВЧ^[2]

5 кГц

Запуск по фронту

Условия запуска

по фронту, по срезу, по фронту + по срезу

Запуск по длительности импульса

Условия запуска

длительность положительного импульса (больше, меньше, в пределах установленных значений);

длительность отрицательного импульса (больше, меньше, в пределах установленных значений)

Длительность импульса

от 4 нс до 4 с

Запуск по скорости нарастания

Условия запуска

длительность нарастания (больше, меньше, в пределах установленных значений)

длительность спада (больше, меньше, в пределах установленных значений)

Диапазон установок длительности перепада

от 10 нс до 1 с

Запуск по видеосигналу

Стандарт сигнала

поддерживаются стандарты NTSC, PAL, SECAM;

поддерживаются стандарты высокого разрешения 480Р, 576Р, 720Р, 1080Р, 1080I

Запуск по логическому шаблону

Условия запуска

H, L, X, или

Запуск по протоколу RS232/UART

Условия запуска

начало кадра, кадр ошибки, ошибка проверки, данные

Полярность

обратная

Скорость в бодах (бит в секунду)

2400, 4800, 9600, 19200, 38400, 57600, 115200 или произвольное значение

Разрядность данных

5 бит, 6 бит, 7 бит, 8 бит

Запуск по протоколу I2C

Условия запуска

СТАРТ, повторный старт, СТОП, отсутствие подтверждения, адрес, данные, адрес и данные

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон адреса

от 0 до 127, от 0 до 255, от 0 до 1023

Длина в байтах

от 1 до 5

Запуск по протоколу SPI

Условия запуска

CS, истечение времени ожидания

Время ожидания

от 100 нс до 1 с

Разрядность данных

от 4 бит до 32 бит

Данные

H, L, X

Синхронизирующий фронт

фронт, срез

Запуск по протоколу CAN

Тип сигнала

Rx, Tx, CAN_H, CAN_L, дифференциальный

Условия запуска

начало кадра, конец кадра, тип кадра

Скорость передачи сигнала

10 кбит/с, 20 кбит/с, 33.3 кбит/с, 50 кбит/с, 62.5 кбит/с, 83.3 кбит/с, 100 кбит/с, 125 кбит/с, 250 кбит/с, 500 кбит/с, 800 кбит/с, 1 Мбит/с или произвольное значение

Точка захвата образцов сигнала

от 5 до 95%

Тип кадра

кадр данных, удаленный кадр, кадр ошибки, кадр перегрузки

Запуск по протоколу FlexRay

Скорость передачи сигнала

2.5 Мбит/с, 5 Мбит/с, 10 Мбит/с

Условия запуска

кадр, символ, ошибка, TSS

Запуск по протоколу USB

Скорость сигнала

низкая, полная

Условия запуска

начало пакета, конец пакета, завершение возврата в исходное состояние, вход в состояние приостановки, выход из состояния приостановки

Измерения

Курсорные измерения

ручной режим

интервал напряжения между курсорами (∆V);

интервал времени между курсорами (∆T);

частота эквивалентная ∆T (1/∆T)

режим слежения

значение напряжения и значение времени для точки осциллограммы

режим автоматического измерения

курсоры иллюстрируют автоматическое измерение

Автоматические измерения

максимальное значение, минимальное значение, пиковое значение, верхнее значение, нижнее значение, значение амплитуды, среднее значение, среднеквадратическое значение, выброс, отрицательный выброс, площадь, площадь периода, частота, период, длительность фронта, длительность среза, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения положительного импульса, коэффициент заполнения отрицательного импульса, задержка , задержка , фаза , фаза

Отображение результата

одновременно отображается 5 видов измерений

Диапазон измерений

экранная область или курсорная область

Статистика

среднее значение, максимальное значение, минимальное значение, стандартное отклонение и кол-во измерений

Частотомер

встроенный 6-ти разрядный частотомер (каналы для измерения частотомером: DS6хх2 – СН1/СН2; DS6хх4 – СН1/СН2/СН3/СН4)

Математические операции

Осциллограммные вычисления

А+В, А-В, АхВ, А/В, БПФ, дополнительные вычислительные возможности, логические вычисления

Оконные функция для БПФ

прямоугольная, Ханнинга, Блэкмана, Хамминга

Отображение БПФ

пол-экрана (вторая половина для осциллограммы) или полный экран

Вертикальная шкала БПФ

Вскз, дБ

Логические вычисления

И, ИЛИ, НЕ, исключающее ИЛИ

Математические функции

интеграл, дифференциал, логарифм, экспонента, квадратный корень, синус, косинус, тангенс

Число декодируемых шин

2

Тип декодирования

Данные параллельной шины (стандартная комплектация), RS232/UART (опция), I2C (опция), SPI (опция, только для моделей DS6xx4), CAN (опция), FlexRay (опция)

Дисплей

Тип экрана

ЖК, тип матрицы TFT, размер 10.1 дюйма (257 мм)

Коэффициент разрешения

800×RGB×480 пикселей

Цвета

160 000

Послесвечение

минимальное значение, 50, 100, 200, 500 мс, 1, 2, 5, 10, 20 с, неограниченное

Тип отображения

точечное или векторное

Синхронизация в реальном времени

время и дата (могут настраиваться пользователем)

Интерфейсы

Стандартные разъемы

два USB HOST, USB DEVICE, LAN, выход VGA, вход/выход 10 МГц, выход Aux (сигнал запуска, сигнал с быстрым фронтом, сигнал GND, сигнал функции PassFail, сигнал калибровки)

Совместимость с принтером

PictBridge

Общие технические характеристики

Выход компенсатора пробника

Выходное напряжение ^[2]

около 3 В, амплитуда

Частота ^[2]

1 кГц

Питание

Напряжение питания

~100-127 В, 45-440 Гц ~100-240 В, 45-65 Гц

Потребляемая мощность

не более 150 Вт

Плавкий предохранитель

3 А, 250 В, тип T

Условия внешней среды

Температура

рабочая 0 ~ +50 °C

хранения и транспортировки -20 ~ +70 °C

Охлаждение

принудительное, вентилятор

Относительная влажность

не более 90 % при температуре не ниже +35 °C

не более 60 % при температуре +35 ~ +50 °C

Высота над уровнем моря

рабочая не более 3’000 м;

транспортировки не более 15’000 м

Механические характеристики

Габаритные размеры

(длина х ширина х высота) ^[3]

399.0 х 255.3 х 123.8 мм

Масса

без упаковки 5.345 ± 0.2 кг; с упаковкой: 10.8 ± 1 кг

Межповерочный интервал

Рекомендуемый межповерочный интервал

1 год

Нормативные документы и предписания

Электромагнитная совместимость

2004/108/EC Действующие стандарты EN 61326-1:2006, EN 61326-2-1:2006

Безопасность

UL 61010-1:2004; CAN/CSA-C22.2 NO. 61010-1-2004; EN 61010-1:2001; IEC 61010-1:2001
