Осциллограф цифровой Rigol DS80804

Rigol
Осциллограф цифровой Rigol DS80804
Под заказ
Артикул
№ 03315
Гарантия Гарантия
36 месяцев
Максимальная частота
8000 МГц
13000 МГц
Скорость регистрации
500000 осц/сек
500000 осц/сек
Кол-во каналов
4
4
Частота дискретизации
40 ГГц
40 ГГц
Чувствительность
1 мВ/дел ~ 1 В/дел
1 мВ/дел ~ 1 В/дел
Коэф. развертки
50 пс/дел ~ 1000 с/дел
20 пс/дел ~ 1000 с/дел
Макс. глубина памяти
2Г (опционально), 4Г (опционально), 500М
2Г (опционально), 4Г (опционально), 500М
Дисплей
40 см
40 см

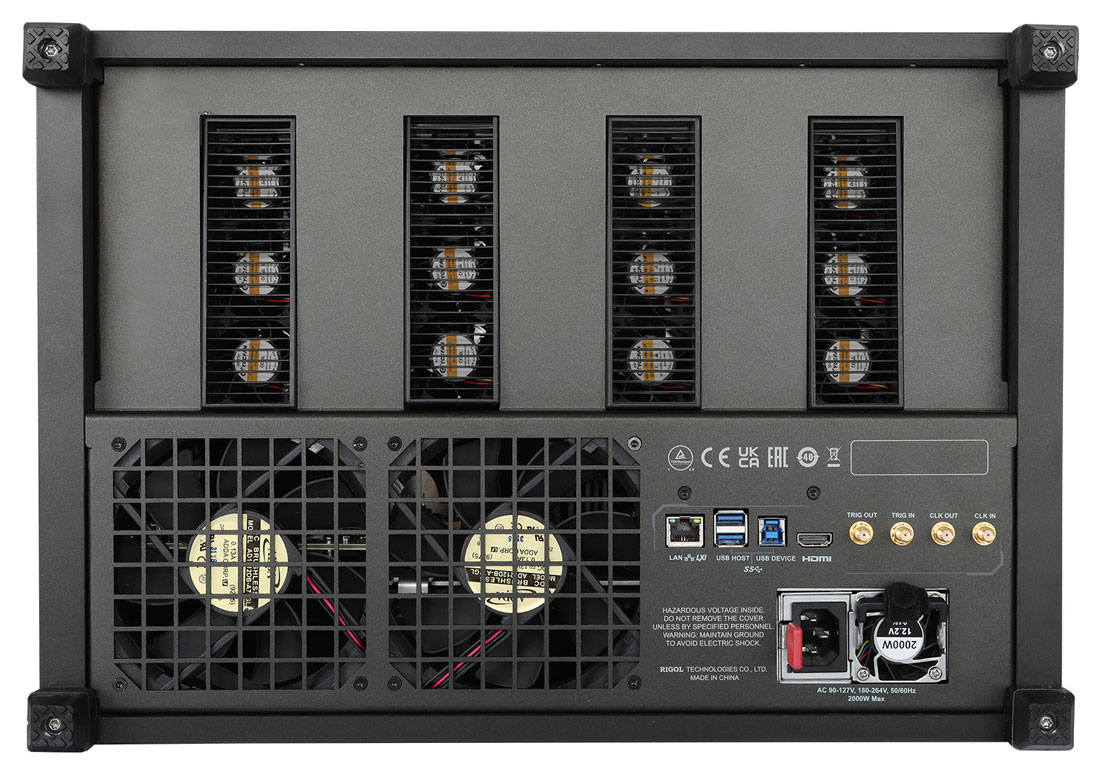

Интерфейсы
AUX, HDMI, USB-host, USB-device, LAN
AUX, HDMI, USB-host, USB-device, LAN
Декодирование протоколов
SPI (опция), MIL-STD-1553B (опция), LIN (опция), CAN (опция), CAN-FD (опция), FlexRay (опция), RS232/UART (опция), I2C (опция), I2S (опция)
SPI (опция), MIL-STD-1553B (опция), LIN (опция), CAN (опция), CAN-FD (опция), FlexRay (опция), RS232/UART (опция), I2C (опция), I2S (опция)
Серия
DS80000 (Rigol)
DS80000 (Rigol)
Доп. характеристики
АЦП осциллографа 16 бит, Сенсорный дисплей
АЦП осциллографа 16 бит, Сенсорный дисплей

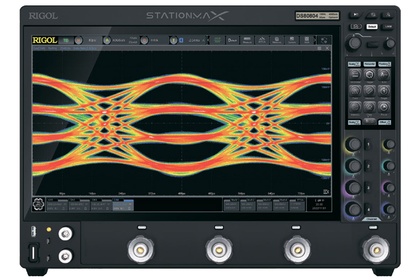

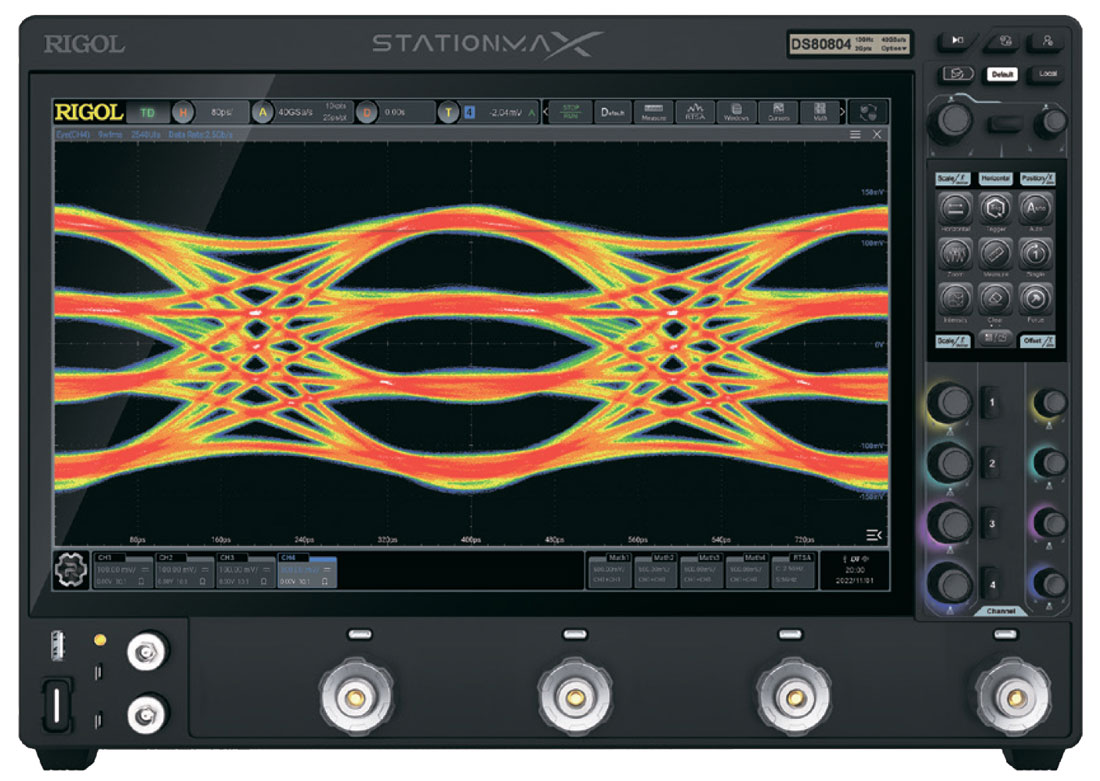

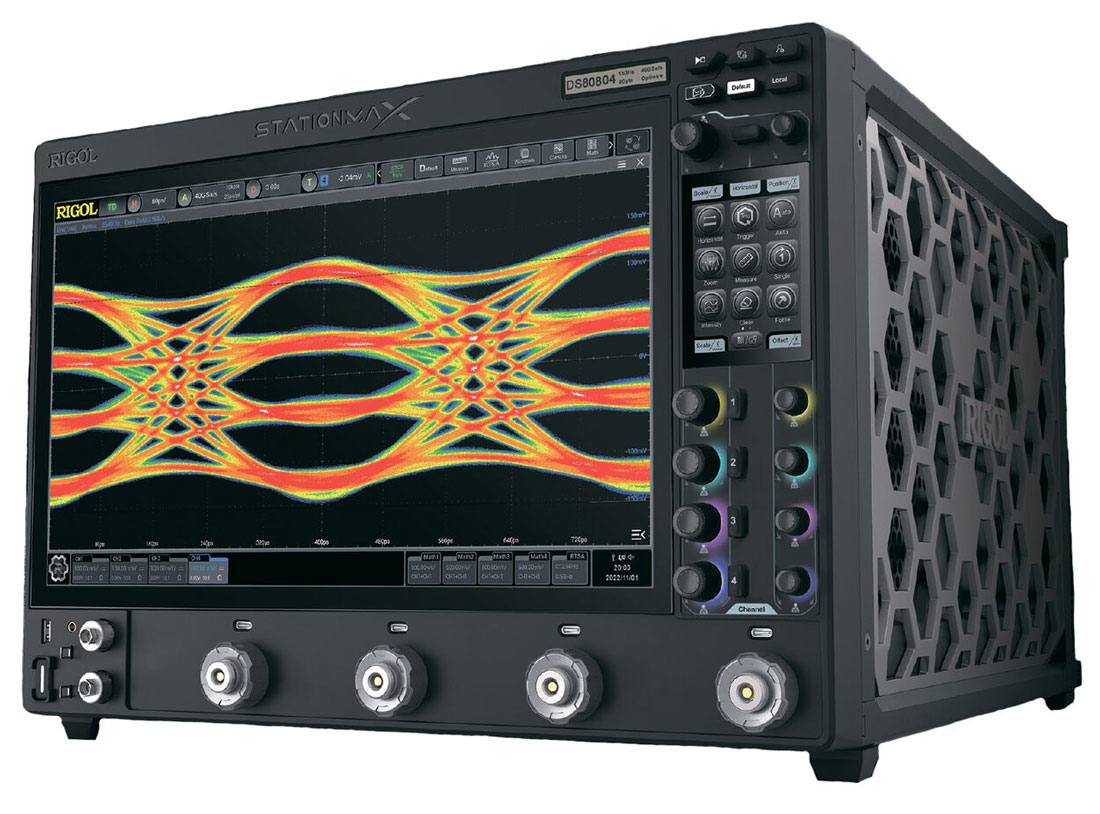

Цифровой осциллограф RIGOL DS80804 – высокопроизводительный осциллограф High End класса с полосой пропускания до 8 ГГц, максимальной частотой дискретизации в реальном времени 40 Гвыб/с. Реализован на базе платформы нового поколения StationMAX II по архитектуре UltraVision III (3-го поколения).  Данные технологии обеспечивают передовые технические характеристики по сравнению с предыдущими моделями осциллографов Rigol: частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали. Реализованным новшеством является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.

DS81304 обеспечивает отличные характеристики по производительности работы прибора:

  • Суммарная скорость дискретизации 160 Гвыб/с (по 40 Гвыб/с на канал);
  • Полоса пропускания до 8 ГГц;
  • Глубина памяти до 4Г/канал;
  • Регулируемое вертикальное разрешение до 16 бит.

Осциллограф RIGOL DS80804 объединяет 4 независимых прибора в одном:

  • цифровой осциллограф с режимом высокого разрешения (до 16 бит);
  • анализатор протоколов (опционально);
  • 3-х разрядный цифровой вольтметр;
  • 8-разрядный высокоточный частотомер, 64-разрядный сумматор.

Особенности:

  • Полоса пропускания аналоговых каналов – до 8 ГГц;
  • Максимальная частота дискретизации в реальном времени на канал – 40 Гвыб/с;
  • Максимальная глубина памяти – 4Г на канал (опция), 500М стандартно;
  • Скорость захвата осциллограмм >500 000 осц/с;
  • До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени;
  • Разрешение по вертикали – от 8 до 16 бит;
  • Диапазон чувствительности по вертикали: 1 мВ/дел ~ 1 В/дел (50 Ω);
  • Диапазон временной развёртки: 50 пс/дел ~ 1000 с/дел;
  • Несколько независимых приборов в одном: цифровой осциллограф, цифровой вольтметр, частотомер и сумматор, анализатор протоколов (опция);

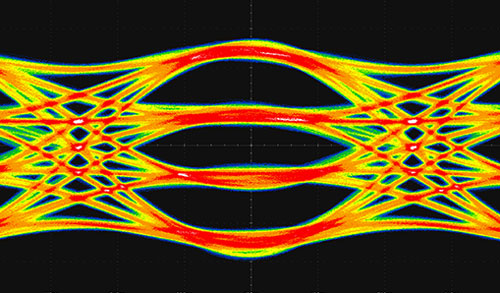

  • Расширенной анализ джиттера и глазковой диаграммы (опция);
  • Опции проверки на соответствие требованиям протоколов передачи данных: DDR3/LPDDR3 (опция DS80000-DDR3C); USB2.0 (опция DS80000-USBC); Ethernet 100M/1000M (опция DS80000-ENETC);
  • Опции декодирования последовательных протоколов передачи данных:  RS232/UART/RS422/RS485, I2C, SPI (опция DS80000-EMBDA); CAN, CAN-FD, LIN, FlexRay (опция DS80000-AUTOA); I2S (опция DS80000-AUDIOA); MIL-STD-1553 (опция DS80000-AEROA); USB2.0 (опция DS80000-USBA);
  • Автоматическое измерение до 41 параметра сигнала;
  • Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
  • Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов;
  • Основной 15.6-дюймовый емкостный сенсорный экран Full HD высокой четкости с электронным управлением наклона экрана + дополнительный 3.5 дюймовый экран с виброоткликом для управления измерительными функциями прибора.

Применение:

Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ/СВЧ-изделий;
Функциональное тестирование;
Лабораторные исследования;
Исследования и обучение.




Более высокая пропускная способность и более высокая частота дискретизации.
Основанный на аппаратной технологической платформе поколения StationMAX II, прибор обеспечивает максимальную частоту дискретизации в реальном времени до 40 Гвыб/с и аналоговую полосу пропускания 8 ГГц, что позволяет более реалистично восстанавливать сигналы и охватывать большее количество приложений.

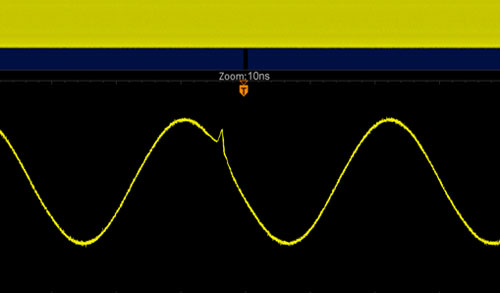

Высокая точность хранения данных.
Основанный на платформе UltraVision III нового поколения Rigol, обеспечивающей максимальную глубину хранения 4 млрд. точек, DS80000 обладает возможностями высокоточного захвата сигналов и может собирать долговременные сигналы с высокой частотой дискретизации.

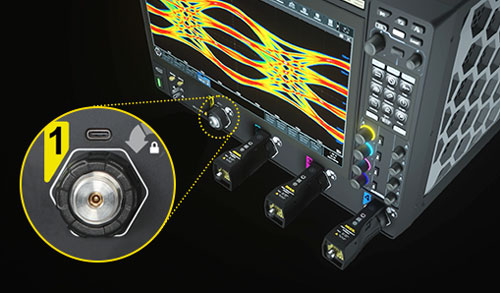

Новый дизайн интерфейса.
Серия DS80000 использует интерфейс RIGOL SmartProbe 2.0, который поддерживает 3.5 мм разъем для прямого подключения сигнала. Благодаря адаптеру для датчиков собственной разработки RIGOL, он также может быть обратно совместим с предыдущим поколением оригинальных датчиков RIGOL, что обеспечивает удобство в использовании.

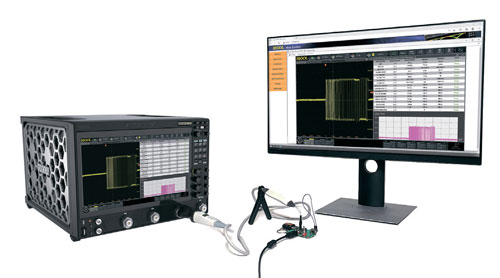

Больше сценариев применения для высокоскоростных приложений.
Благодаря самой высокой аналоговой полосе пропускания 8 ГГц и самой высокой частоте дискретизации в реальном времени 40 Гвыб/с, DS80000 может удовлетворить требованиям проверки производительности высокоскоростных устройств и систем, анализа соответствия высокоскоростной шины, отладки DDR и других сценариев применения, помогая инженерам решить больше задач тестирования.

Декодирование по протоколу MIL-STD-1553 Rigol DS80000-AEROA
цена по запросу запросить стоимость
0 RUB
Запуск и декодирование по протоколу I2S Rigol DS80000-AUDIOA
цена по запросу запросить стоимость
0 RUB
Запуск и декодирование по протоколам CAN, CAN-FD, LIN, FlexRay Rigol DS80000-AUTOA
цена по запросу запросить стоимость
0 RUB
Тест на соответствие Ethernet в автомобильной промышленности Rigol DS80000-AUTOENTC
цена по запросу запросить стоимость
0 RUB
Тест на соответствие DDR3 и LPDDR3 Rigol DS80000-DDR3C
цена по запросу запросить стоимость
0 RUB
Тест на соответствия MIPI D-PHY Rigol DS80000-DPHYC
цена по запросу запросить стоимость
0 RUB
Запуск и декодирование по протоколам RS-232/UART, I2C, SPI Rigol DS80000-EMBDA
цена по запросу запросить стоимость
0 RUB
