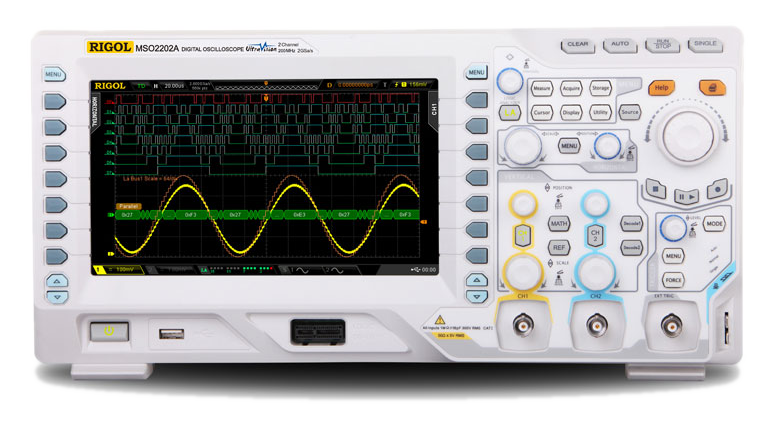

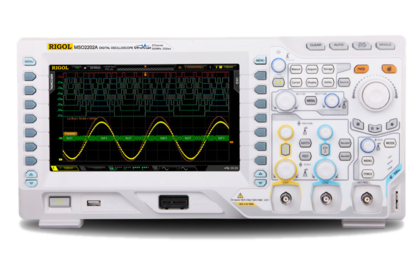

Осциллограф цифровой RIGOL MSO2202A смешанных сигналов

Rigol
Осциллограф цифровой RIGOL MSO2202A смешанных сигналов
На складе: отсутствует
Госреестр РФ Госреестр РФ
№ 57457-14 до: 26.05.2019 г.
Артикул
№ 01940
Гарантия Гарантия
36 месяцев
Максимальная частота
200 МГц
300 МГц
70 МГц
100 МГц
Скорость регистрации
52000 осц/сек
52000 осц/сек
52000 осц/сек
52000 осц/сек
Кол-во каналов
2
2
2
2
Частота дискретизации
2 ГГц
2 ГГц
2 ГГц
2 ГГц
Чувствительность
500 мкВ/дел ~ 1 В/дел, 500 мкВ/дел ~ 10 В/дел
500 мкВ/дел ~ 1 В/дел, 500 мкВ/дел ~ 10 В/дел
500 мкВ/дел ~ 1 В/дел, 500 мкВ/дел ~ 10 В/дел
500 мкВ/дел ~ 1 В/дел, 500 мкВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
Макс. глубина памяти
56М (опционально), 14М
56М (опционально), 14М
56М (опционально), 14М
56М (опционально), 14М
Дисплей
20 см
20 см
20 см
20 см
Интерфейсы
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
Декодирование протоколов
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
Серия
MSO2000A (Rigol)
MSO2000A (Rigol)
MSO2000A (Rigol)
MSO2000A (Rigol)
Доп. характеристики
Логический анализатор
Логический анализатор
Логический анализатор
Логический анализатор

Осциллограф цифровой RIGOL MSO2202A - измерительное оборудование для выполнения замеров высокой точности. Прибор позволяет своевременно выявить неисправности, а также с его помощью проводится тестирование и отладка оборудования. Благодаря широкому диапазону параметров измерений, вы сможете получить подробную информацию о сигнале и точно определить его характеристики. При оформлении заявки можно заказать товар с доставкой по России.

Программа для декодирования по протоколу CAN RIGOL CAN-DS2000A
22 800 Р
22800 RUB
Программа для декодирования по протоколам RS-232, I2C, SPI RIGOL SD-DS2000A
23 960 Р
23960 RUB
Расширение памяти с 14М до 56М RIGOL MEM-DS2000A
36 130 Р
36130 RUB
Дополнительные функции запуска Rigol AT-DS2000A
23 960 Р
23960 RUB
Комплект опций Rigol BND-MSO/DS2000A для MSO/DS2000A
25 290 Р
25290 RUB
Пробник осциллографический RIGOL RP3500A
27 535 Р
27535 RUB
Пробник осциллографический RIGOL RP3300A
4 590 Р
4590 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать

Инструкция на осциллографы Rigol серий DS2000A, MSO2000A

DS2302A, DS2202A, DS2102A, DS2072A, DS2302A-S, DS2202A-S, DS2102A-S, DS2072A-S, MSO2302A, MSO2202A, MSO2102A, MSO2072A, MSO2302A-S, MSO2202A-S, MSO2102A-S, MSO2072A-S

Английский май 2019 5.12 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серий DS2000A, MSO2000A

DS2302A, DS2202A, DS2102A, DS2072A, DS2302A-S, DS2202A-S, DS2102A-S, DS2072A-S, MSO2302A, MSO2202A, MSO2102A, MSO2072A, MSO2302A-S, MSO2202A-S, MSO2102A-S, MSO2072A-S

Английский май 2019 5.65 Мб, PDF Скачать

IVI драйвер для осциллографов Rigol серии MSO2000A, DS2000A

DS2302A, DS2202A, DS2102A, DS2072A, DS2302A-S, DS2202A-S, DS2102A-S, DS2072A-S, MSO2302A, MSO2202A, MSO2102A, MSO2072A, MSO2302A-S, MSO2202A-S, MSO2102A-S, MSO2072A-S

Английский 2015 569.86 Кб, RAR Скачать

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Запуск по N-ному фронту (опция)

Запуск осуществляется по N-ному фронту по истечении установленного времени ожидания.

Запуск по избытку амплитуды импульса (Windows) (опция)

Данная функция предоставляет возможность установки одного верхнего уровня запуска и одного нижнего уровня запуска, запуск происходит тогда, когда входной сигнал превышает верхний уровень запуска или опускается ниже нижнего уровня запуска.

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
