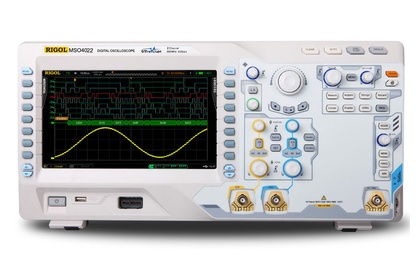

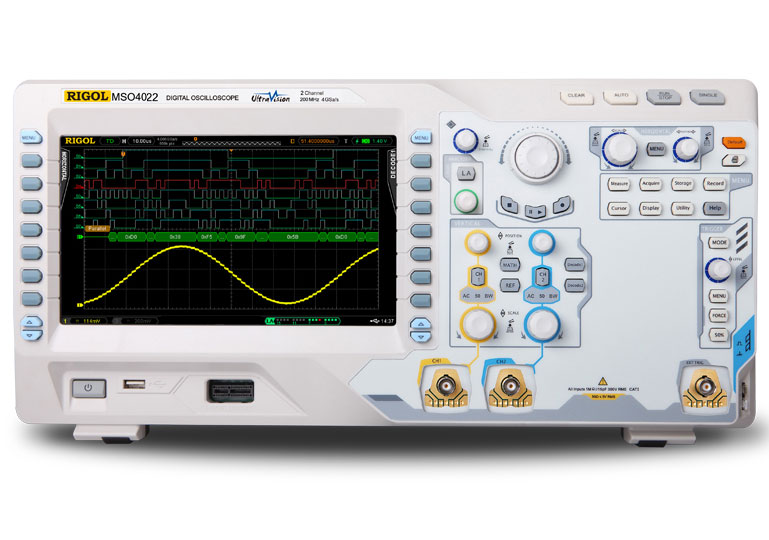

Осциллограф цифровой RIGOL MSO4022 смешанных сигналов

Rigol
Осциллограф цифровой RIGOL MSO4022 смешанных сигналов
На складе: отсутствует (модель снята с производства)
Госреестр РФ Госреестр РФ
№ 54988-13 до: 17.07.2023 г.
Артикул
№ 00496
Гарантия Гарантия
36 месяцев
Максимальная частота
200 МГц
100 МГц
350 МГц
500 МГц
Кол-во каналов
2
2
2
2
Частота дискретизации
4 ГГц
4 ГГц
4 ГГц
4 ГГц
Чувствительность
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 5 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 5 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 5 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 5 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
140М
140М
140М
140М
Дисплей
23 см
23 см
23 см
23 см
Интерфейсы
USB-device, LAN, VGA, USB-host
USB-device, LAN, VGA, USB-host
USB-device, LAN, VGA, USB-host
USB-device, LAN, VGA, USB-host
Декодирование протоколов
SPI (опция), CAN (опция), FlexRay (опция), RS232/UART (опция), I2C (опция)
SPI (опция), CAN (опция), FlexRay (опция), RS232/UART (опция), I2C (опция)
SPI (опция), CAN (опция), FlexRay (опция), RS232/UART (опция), I2C (опция)
SPI (опция), CAN (опция), FlexRay (опция), RS232/UART (опция), I2C (опция)
Серия
MSO4000 (Rigol)
MSO4000 (Rigol)
MSO4000 (Rigol)
MSO4000 (Rigol)
Доп. характеристики
Логический анализатор
Логический анализатор
Логический анализатор
Логический анализатор

Осциллограф цифровой RIGOL MSO4022 снят с производства. Замена - осциллограф цифровой RIGOL MSO5204.

Декодирования по протоколу RS232, UART Rigol SD-RS232-DS4000
42 790 Р
42790 RUB
Декодирования по протоколу SPI, I2C Rigol SD-I2C/SPI-DS4000
42 790 Р
42790 RUB
Декодирование по протоколам CAN, LIN Rigol SD-AUTO-DS4000
44 300 Р
44300 RUB
Декодирование по протоколу FlexRay Rigol SD-FlexRay-DS4000
91 410 Р
91410 RUB
Пробник осциллографический дифференциальный активный RIGOL RP7150
372 335 Р
372335 RUB
Пробник осциллографический RIGOL RP5600A
34 860 Р
34860 RUB
Пробник осциллографический RIGOL RP6150A
28 145 Р
28145 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серий DS4000, MSO4000

MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012

Английский 2015 6.03 Мб, PDF Скачать

IVI драйвер для осциллографов Rigol серии MSO4000, DS4000

MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012

Английский 2015 472.79 Кб, RAR Скачать

Инструкция на осциллографы Rigol серий DS4000, MSO4000

MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012

Русский 2012 5.34 Мб, PDF Скачать

Инструкция на осциллографы Rigol серий DS4000, MSO4000

MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012

Английский 2015 6.46 Мб, PDF Скачать

Обзор осциллографов Rigol серии 4000

Входное сопротивление 1 MОм и 50 Ом

Для снижения нагрузки электроцепи по причине взаимодействия осциллографа и измеряемой цепи данный осциллограф снабжен двумя режимами входного сопротивления: 1 MОм (по умолчанию) и 50 Ом. - 1 МОм: в это время входное сопротивление осциллографа очень высоко, электротоком, поступающим в осциллограф из измеряемой цепи, можно пренебречь. - 50 Ом: для совместимости осциллографа и оборудования с входным сопротивлением в 50 Ом.

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Запуск по видеосигналу

Запуск производится по полям и строкам видеосигналов стандарта NTSC (National Television Standards Committee), PAL (Phase Alternating Line), SECAM (Sequential color with memory) или HDTV (High Definition Television).

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
