OWON OH5040: высоковольтный пробник для осциллографа (до 40 кВ)

OWON OH5040 - это пассивный высоковольтный пробник, предназначенный для безопасного подключения осциллографа к цепям с высоким напряжением. Модель входит в серию OH5000 и позволяет измерять сигналы с амплитудой до 40 кВ (DC+AC) при коэффициенте ослабления 1:1000. Пробник востребован в силовой электронике, энергетике, на производстве и в ремонтных мастерских, где необходимо анализировать форму сигнала в высоковольтных цепях без риска повреждения измерительного прибора и поражения электрическим током. OH5040 совместим с большинством цифровых осциллографов, имеющих стандартный вход BNC и входное сопротивление 1 МОм.

Технические характеристики OWON OH5040

• Модель - OWON OH5040
• Тип - пассивный высоковольтный пробник
• Максимальное рабочее напряжение - DC+AC (пик): 40 кВ CAT II
• Максимальное напряжение переменного тока (AC RMS) - 27 кВ CAT II
• Полоса пропускания (-3 дБ) - 50 МГц
• Коэффициент ослабления - 1:1000
• Погрешность - DC: ≤3%, AC: ≤3% (1 кГц)
• Входное сопротивление - 900 МОм
• Входная ёмкость - 2 пФ
• Шум - >60 дБ (1 кГц), >50 дБ (1 МГц)
• Длина кабеля - 2 м ±0.2 м
• Длина датчика - 320 мм
• Диаметр - 80 мм
• Температурный коэффициент - <200 ppm/°C
• Рабочая температура - от -10 до +50 °C

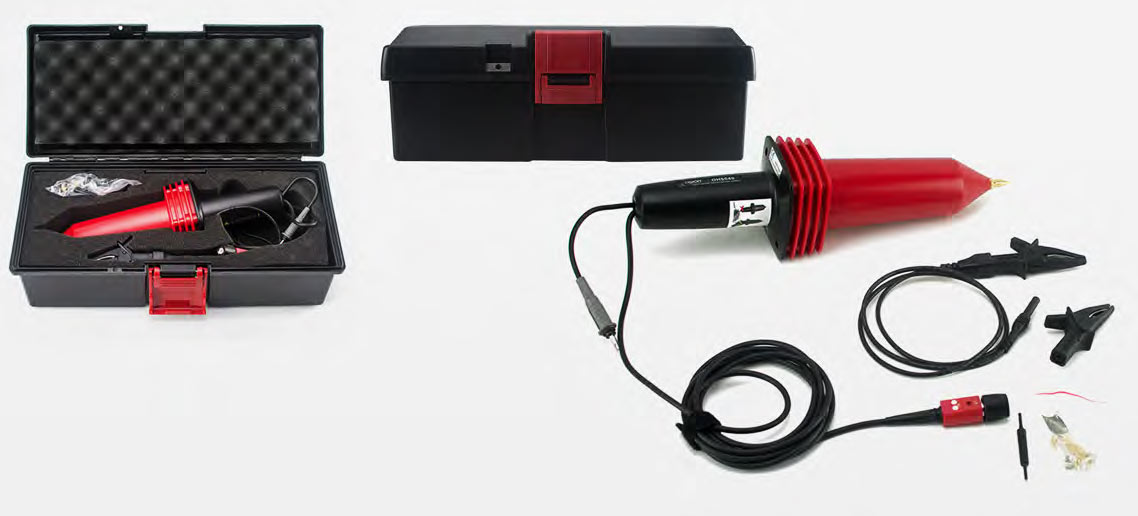

• Комплект поставки - пробник, руководство по эксплуатации

Ключевые возможности OWON OH5040

Безопасные измерения в высоковольтных цепях

Главное назначение пробника - защита осциллографа и оператора при работе с высоким напряжением. Коэффициент ослабления 1:1000 снижает входной сигнал до уровня, безопасного для стандартного входа осциллографа. Категория CAT II подтверждает пригодность для измерений в цепях, подключённых к бытовой электросети, и в промышленных установках с соответствующим классом перенапряжения. Это делает OH5040 практичным инструментом для диагностики импульсных блоков питания, инверторов, драйверов двигателей и другого силового оборудования.

Широкая полоса пропускания и низкая входная ёмкость

Полоса пропускания 50 МГц позволяет анализировать не только медленные изменения напряжения, но и высокочастотные составляющие сигнала. Низкая входная ёмкость (2 пФ) и высокое входное сопротивление (900 МОм) минимизируют влияние пробника на измеряемую схему. Это особенно важно при работе с высокоомными цепями и сигналами сложной формы, где искажения могут привести к неверной интерпретации результатов.

Надёжность и удобство конструкции

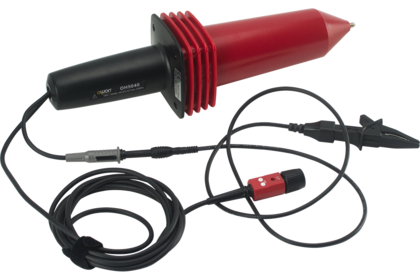

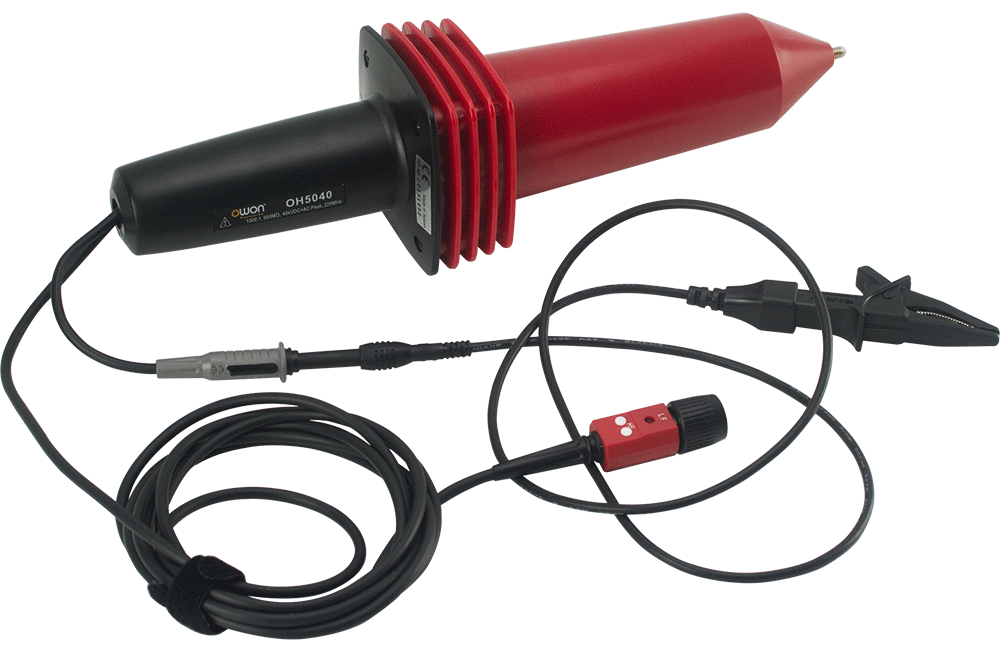

Пробник выполнен в прочном цилиндрическом корпусе длиной 320 мм и диаметром 80 мм. Длина кабеля 2 метра обеспечивает достаточную свободу при подключении к осциллографу. Температурный коэффициент менее 200 ppm/°C гарантирует стабильность показаний в широком диапазоне рабочих температур. Устройство рассчитано на длительную эксплуатацию в лабораторных и производственных условиях.

Где применяется OWON OH5040

Высоковольтный пробник востребован в сферах, где требуется анализ сигналов в цепях с высоким напряжением:

• Диагностика импульсных блоков питания - измерение пульсаций и формы сигнала на высоковольтной стороне.
• Ремонт инверторов и преобразователей частоты - анализ выходного напряжения и тока.
• Обслуживание драйверов двигателей и систем управления - контроль сигналов в мощных цепях.
• Проверка источников бесперебойного питания (ИБП) - измерение выходного напряжения.
• Энергетика и промышленная электроника - анализ сигналов в распределительных сетях и силовых установках.
• Научные исследования и образование - проведение экспериментов с высоковольтными схемами.

Преимущества OWON OH5040

1. Высокое рабочее напряжение до 40 кВ (DC+AC). Позволяет работать с большинством силовых установок.
2. Коэффициент ослабления 1:1000. Безопасное подключение к стандартному входу осциллографа.
3. Полоса пропускания 50 МГц. Анализ не только медленных, но и высокочастотных сигналов.
4. Высокое входное сопротивление 900 МОм и низкая ёмкость 2 пФ. Минимальное влияние на схему.
5. Категория CAT II. Пригодность для измерений в бытовых и промышленных цепях.
6. Прочная конструкция. Цилиндрический корпус и кабель длиной 2 м для удобства работы.
