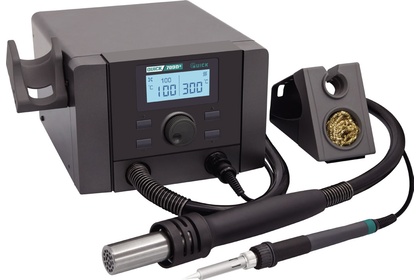

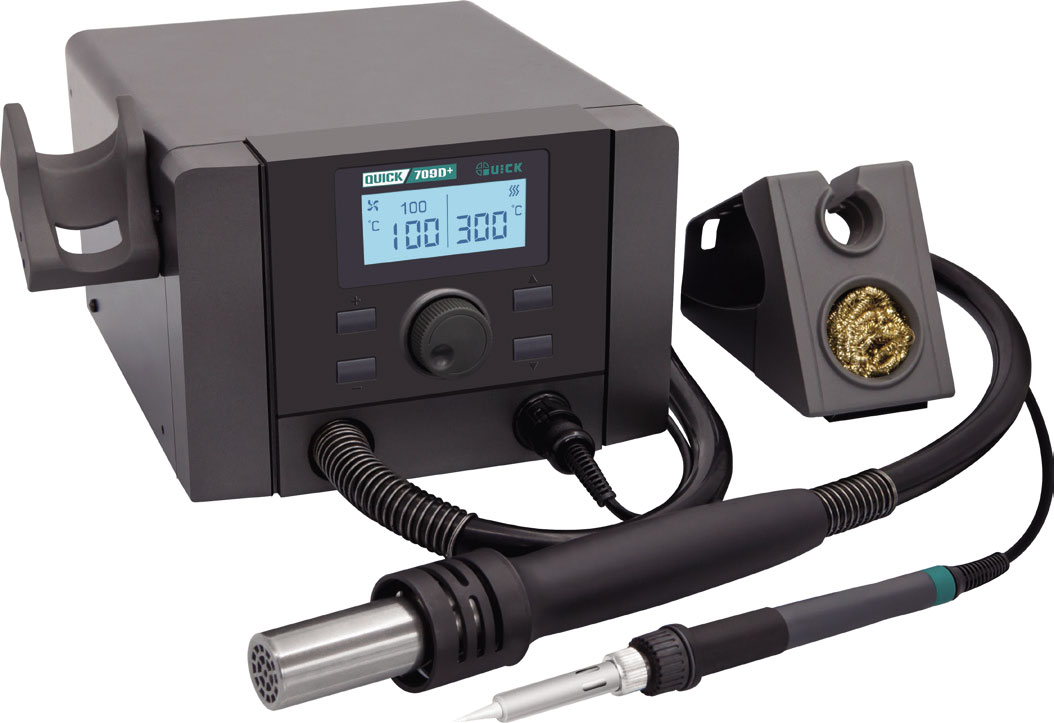

Паяльный комплекс Quick 709D+ 2 в 1

Объединить контактную и термовоздушную пайку на одном рабочем месте — задача, которую решает паяльный комплекс Quick 709D+. Два инструмента в одном корпусе работают независимо: паяльник и мощный термофен. Это позволяет одновременно прогревать плату снизу и паять сверху, не переключая кабели и не дожидаясь остывания инструментов. ЖК-дисплей с цифровой калибровкой даёт точный контроль температуры, а функция блокировки по паролю защищает настройки от случайного изменения. Quick 709D+ подходит для монтажа и демонтажа SMD-компонентов, работы с бессвинцовыми припоями и решения широкого спектра задач в сервисных центрах и на производстве.

Технические характеристики Quick 709D+

• Модель — Quick 709D+
• Количество модулей — 2 (паяльник + термофен)
• Общая потребляемая мощность — 1350 Вт
• Напряжение питания — AC 220–230 В, 50/60 Гц
• Габариты — 180 × 210 × 131 мм
• Вес — 3.3 кг

Блок управления паяльником

• Потребляемая мощность — 70 Вт
• Диапазон температур — 100–480°C
• Стабильность поддержания температуры — ±2°C (неподвижный воздух, нулевая нагрузка)
• Сверхмалый статический потенциал жала — менее 2 мВ
• Сопротивление заземления жала — менее 2 Ом
• Модель паяльника — QUICK-901RAA
• Используемые жала — серия 960 (совместимы с 900M от Bakon, UnionTest, Hakko)

Блок управления термофеном

• Потребляемая мощность — 1280 Вт
• Диапазон температур — 100–500°C
• Стабильность температуры воздушного потока — ±5°C (неподвижный воздух, нулевая нагрузка)
• Производительность компрессора — 1–50 л/мин (бесщеточный вихревой вентилятор)

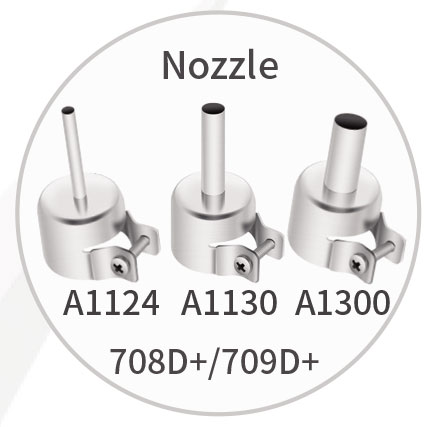

• Сменные насадки в комплекте — A1124 (2.5 мм), A1130 (4.4 мм), A1300 (8.4 мм)

Что умеет этот паяльный комплекс

Паяльник с керамическим нагревателем

Паяльник Quick 709D+ использует керамический нагревательный элемент. Такая конструкция обеспечивает быстрый разогрев жала и стабильное поддержание температуры в диапазоне от 100 до 480°C. Точность поддержания температуры составляет ±2°C, а статический потенциал жала не превышает 2 мВ, что защищает чувствительные компоненты. Паяльник совместим с жалами серии 960.

Мощный термофен с бесщеточным вентилятором

Термовоздушный модуль мощностью 1280 Вт работает в диапазоне от 100 до 500°C. Бесщеточный вихревой вентилятор обеспечивает плавную и бесступенчатую регулировку воздушного потока в диапазоне от 1 до 50 литров в минуту. Это позволяет адаптировать режим работы под конкретную задачу: от деликатной пайки мелких SMD-компонентов до интенсивного демонтажа крупных элементов. В комплекте идут три сменные насадки — A1124 (2.5 мм), A1130 (4.4 мм) и A1300 (8.4 мм), которые покрывают большинство типовых задач.

Независимая работа секций

Паяльник и термофен управляются отдельными блоками и не влияют друг на друга. Оператор может одновременно использовать паяльник для контактной пайки и термофен для прогрева соседнего компонента. Это сокращает время на выполнение сложных операций и делает рабочий процесс более гибким. Обе секции имеют собственные цифровые дисплеи для отображения заданной и фактической температуры.

Интеллектуальный спящий режим

Когда паяльник или термофен кладут на подставку, система автоматически переходит в спящий режим при снижении температуры ниже 100°C. Это продлевает срок службы нагревательных элементов, экономит электроэнергию и повышает безопасность. При взятии инструмента в руку нагрев быстро возобновляется.

Парольная блокировка и цифровая калибровка

Комплекс оснащён функцией блокировки настроек паролем. Это предотвращает случайное или несанкционированное изменение температурных параметров на производстве. Цифровая калибровка температуры позволяет настроить каждый модуль под конкретные жала и насадки, обеспечивая точность показаний без обращения в сервисный центр.

Где применяется Quick 709D+

Комплекс востребован в сервисных центрах и на производственных участках, где требуется универсальный инструмент для разных типов пайки:

• Ремонт и обслуживание электроники — диагностика и замена компонентов на платах различной сложности.
• Монтаж и демонтаж SMD-компонентов — термофен с бесщеточным вентилятором и сменными насадками.
• Работа с бессвинцовыми припоями — температурный диапазон до 500°C у термофена и до 480°C у паяльника.
• Производство электроники — пайка разъёмов, проводов, корпусных элементов.
• Радиолюбительская практика — универсальный инструмент для сборки и отладки конструкций.
• Учебные лаборатории — демонстрация различных методов пайки и демонтажа.

Преимущества Quick 709D+

1. Два инструмента в одном корпусе. Паяльник и термофен работают независимо, не требуя переключения кабелей и дополнительного места на столе.
2. Паяльник с керамическим нагревателем. Быстрый разогрев, высокая точность и стабильность температуры ±2°C.
3. Мощный термофен 1280 Вт. Бесщеточный вентилятор, бесступенчатая регулировка потока до 50 л/мин.
4. Автоматический спящий режим. Продлевает срок службы нагревательных элементов и экономит электроэнергию.
5. Парольная блокировка и цифровая калибровка. Защита настроек на производстве и точная настройка под конкретные жала.
6. Три насадки в комплекте. A1124, A1130, A1300 покрывают большинство типовых задач.
7. Совместимость с жалами серии 960 и 900M. Широкая доступность расходников.
