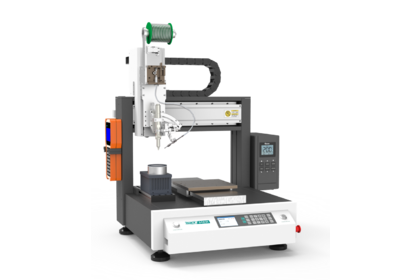

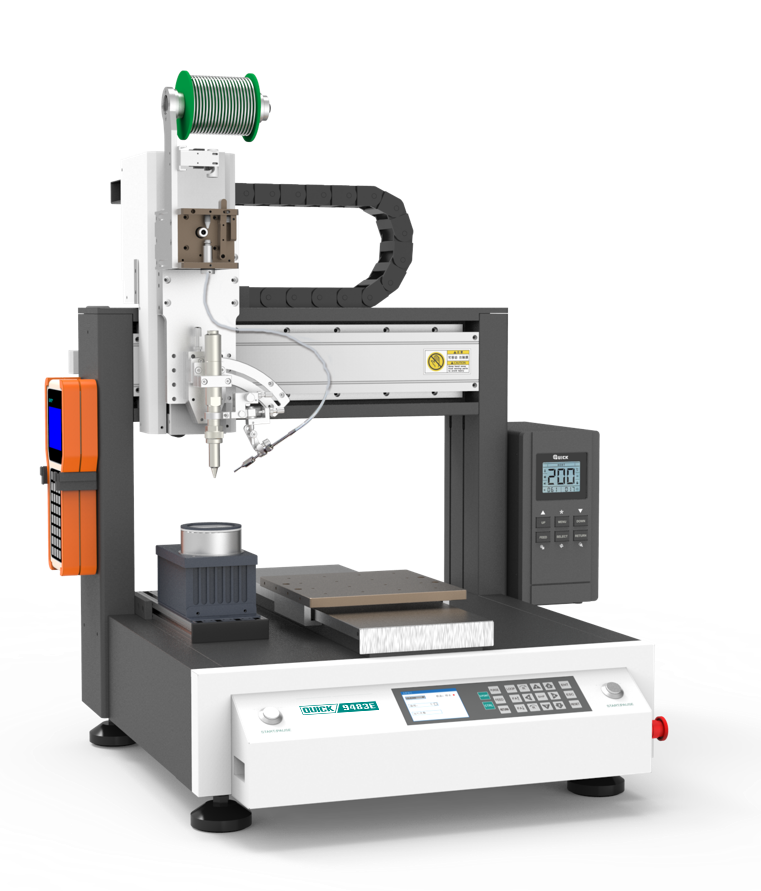

Паяльный робот (автоматическая паяльная машина) QUICK ET9383E (с 371TIAA)
На складе: отсутствует (модель снята с производства)
№ 02630
Гарантия12 месяцев
Паяльный робот (автоматическая паяльная станция) QUICK ET9383E снят с производства. Замена - паяльный робот (автоматическая паяльная машина) QUICK ET9383E-BB1.
*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371TIAA). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.
Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.
Паяльный робот (автоматическая паяльная станция) QUICK ET9383E снят с производства. Замена - паяльный робот (автоматическая паяльная машина) QUICK ET9383E-BB1.
Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9383E
| Модель | QUICK ET9383E | |
| Напряжение | 100 ～ 240 В AC | |
| Мощность паяльного робота QUICK ET9383E | 200 Вт | |
| Диапазон температур | 50℃ ～ 500℃ (в зависимости от режима работы) | |
| Количество осей | 3 | |
| Диапазон перемещения (мм) | X | 300 |
| Y | 300 | |
| Z | 100 | |
| Диапазон скорости (мм/сек) | X | 0.1-800 |
| Y | 0.1-800 | |
| Z | 0.1-300 | |
| Разрешение (мм) | X | ±0.01 |
| Y | ||
| Z | ||
| Объем памяти паяльного робота QUICK ET9383E | ≤999 программ, (до 60000 точек пайки в файле) | |
| Обработка файлов | ≤255 файлов | |
| Диаметр проволочного припоя | 0.5-1.2 мм | |
|
Условия окружающей среды |
Температура 0-40℃ |
|
| Влажность 20-90% (без образования конденсата) | ||
| Размерыпаяльного робота QUICK ET9383E (Д×Ш×В) | 485×510×650 мм | |
| Вес паяльного робота QUICK ET9383E (кг) | 40 | |
*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371TIAA). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.
 |
