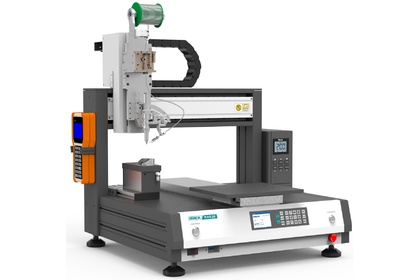

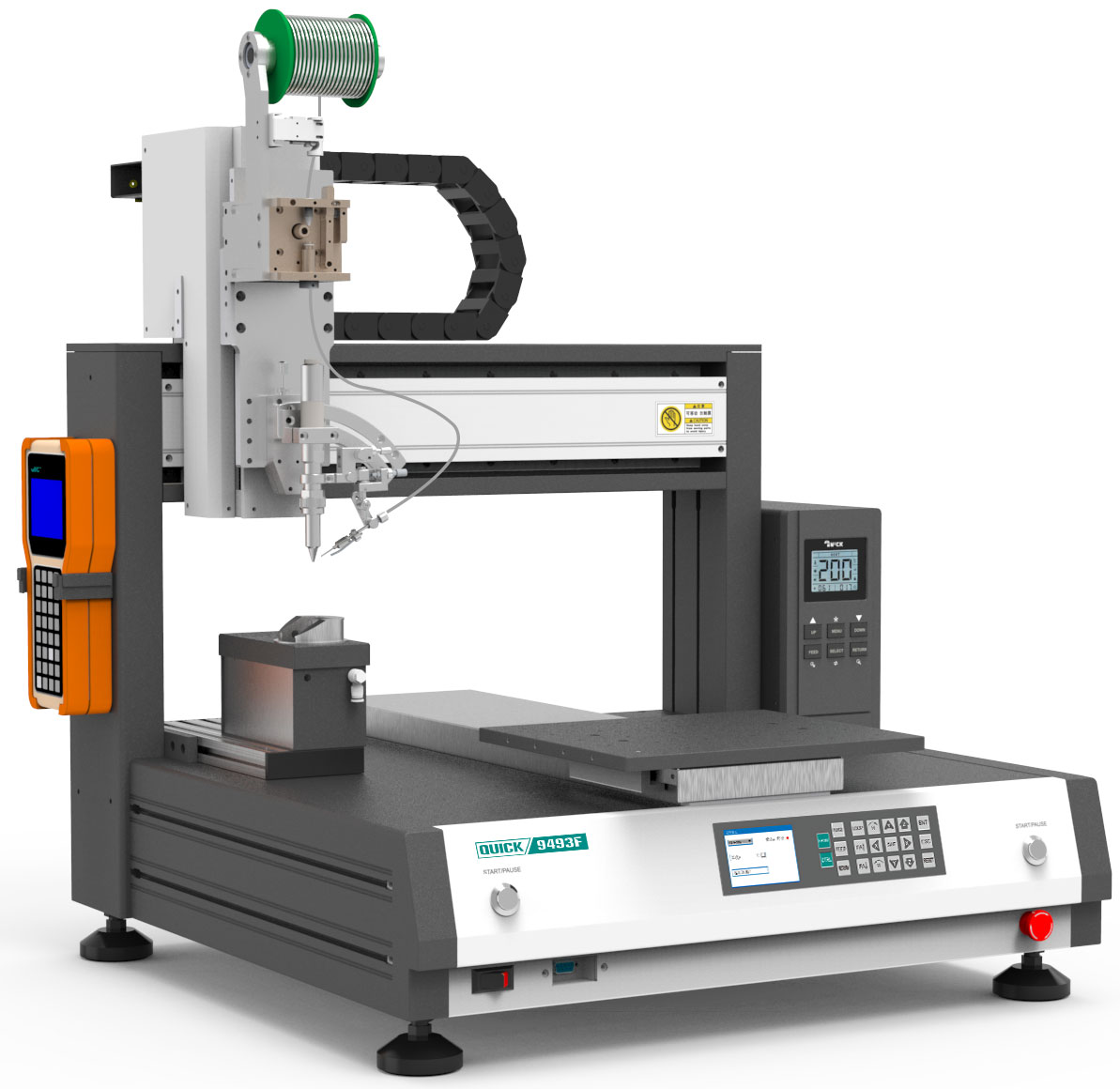

Паяльный робот (автоматическая паяльная машина) QUICK ET9493F-A (с 371TIAA)
Под заказ
№ 03173
Гарантия12 месяцев
*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371TIAA). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.
Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.
Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9493F-A
| Модель | QUICK ET9493F-A | ||||||
| Напряжение | 100-240 В переменного тока | ||||||
| Мощность паяльника QUICK378FA | 200 Вт | ||||||
| Мощность паяльного робота QUICK ET9493F-A | 500 Вт | ||||||
| Диапазон температур | 50-500°С (в зависимости от режима работы) | ||||||
| Количество осей | 3 | ||||||
| Диапазон перемещения (мм) | X | 400 | |||||
| Y | 400 | ||||||
| Z | 100 | ||||||
| Диапазон скорости (мм/сек) | X | 0.1-800 | |||||
| Y | 0.1-800 | ||||||
| Z | 0.1-300 | ||||||
| Повторяемость (мм) | X | ±0.01 | |||||
| Y | |||||||
| Z | |||||||
| Нагрузка (кг) | Рабочий стол | 8 | |||||
| Паяльный наконечник | 5 | ||||||
| Рабочий диапазон (мм) | 340x400 | ||||||
| Регулировка скорости | Плавная | ||||||
| Объем памяти паяльного робота QUICK ET9493F-A | ≤999 программ, (до 60000 точек пайки в файле) | ||||||
| Обработка файлов | ≤255 файлов | ||||||
| Диаметр проволочного припоя | 0.5 мм~1.2 мм | ||||||
| Условия окружающей среды | Температура | 0-40℃ | |||||
| Влажность | 20-90% (без образования конденсата) | ||||||
| Размеры паяльного робота QUICK ET9493F-A (Д×Ш×В) | 695×690×700 мм | ||||||
| Вес паяльного робота QUICK ET9493F-A (кг) | Около 70 кг | ||||||
 |
