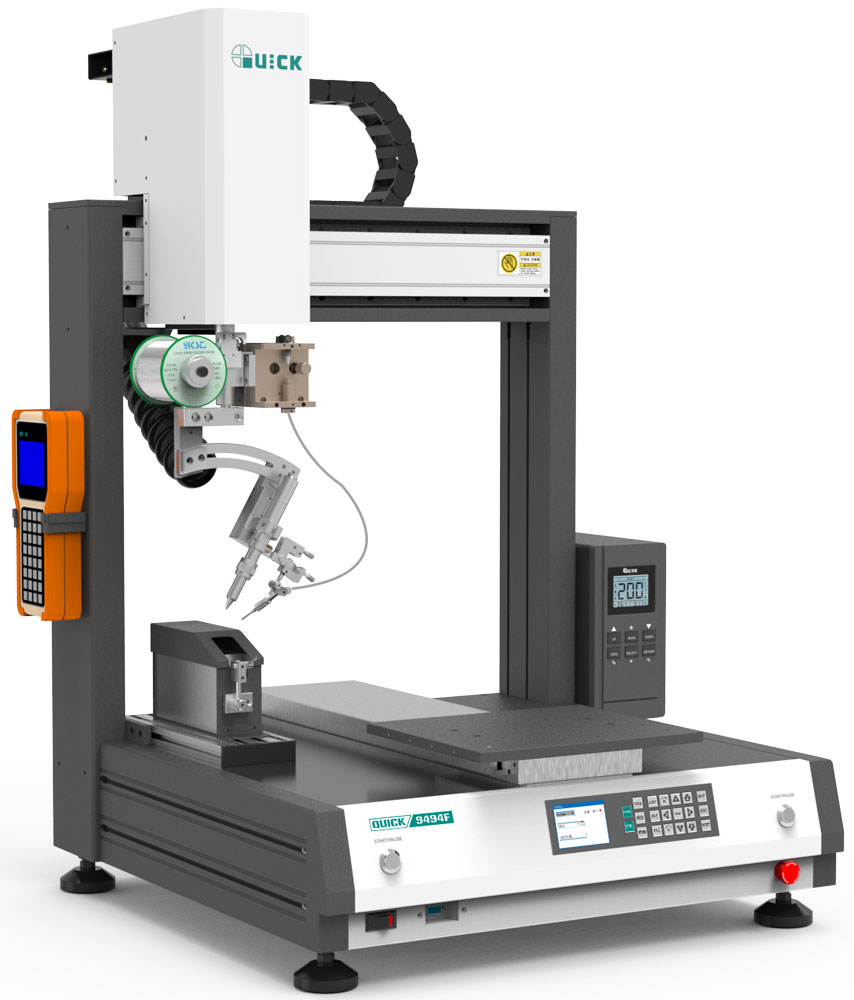

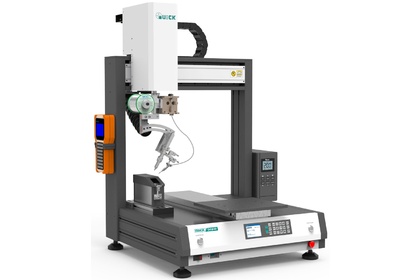

Паяльный робот (автоматическая паяльная машина) QUICK ET9494F-A (с 371TAA)

Quick
Паяльный робот (автоматическая паяльная машина) QUICK ET9494F-A (с 371TAA)
Под заказ
Артикул
№ 03175
Гарантия Гарантия
12 месяцев
Мощность
200 Вт
Количество осей
4
Макс. рабочая температура
500 °С
Диапазон перемещения по X
400 мм
Диапазон перемещения по Y
400 мм
Диапазон перемещения по Z
100 мм
Диапазон перемещения по R
180 °
Диапазон скорости по X
0.1~800 мм/сек
Диапазон скорости по Y
0.1~800 мм/сек
Диапазон скорости по Z
0.1~300 мм/сек
Диапазон скорости по R
0.1~600 °/сек

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9494F-A

Модель QUICK ET9394F-A
Напряжение 100-240 В переменного тока
Мощность паяльника QUICK378FA 200 Вт
Мощность паяльного робота QUICK ET9494F-A 600 Вт
Диапазон температур 50-500°С (в зависимости от режима работы)
Количество осей 4
Диапазон перемещения (мм) X 400
Y 400
Z 100
R 180°
Диапазон скорости (мм/сек) X 0.1-800
Y 0.1-800
Z 0.1-300
R 0.1-600°
Повторяемость (мм) X ±0.01
Y
Z
R ±0.02°
Разрешение (мм) X 0.01
Y
Z
R 0.01°
Нагрузка (кг) Рабочий стол 8
Паяльный наконечник 3
Рабочий диапазон (мм) 340x400
Регулировка скорости Плавная
Объем памяти паяльного робота QUICK ET9494F-A ≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов ≤255 файлов
Диаметр проволочного припоя 0.5 мм~1.2 мм
Условия окружающей среды Температура 0-40℃
Влажность 20-90% (без образования конденсата)
Размеры паяльного робота QUICK ET9494F-A (Д×Ш×В) 745×679×899 мм
Вес паяльного робота QUICK ET9494F-A (кг) Около 80 кг
