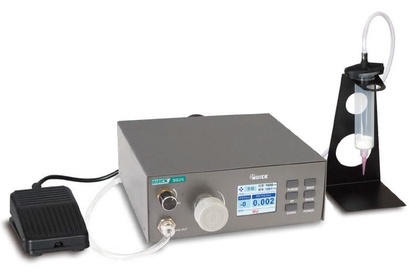

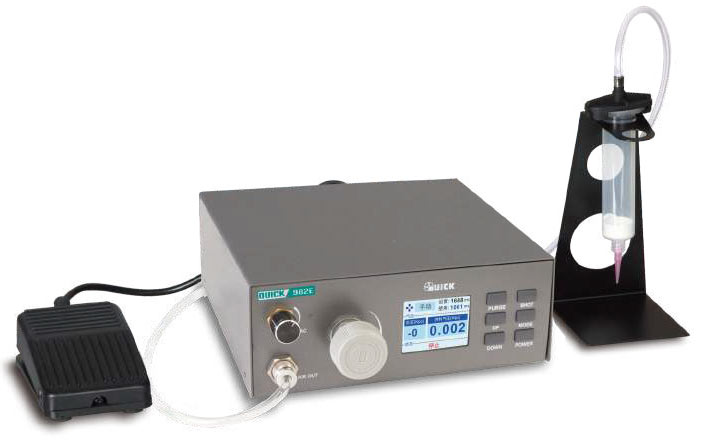

Прецизионный дозатор паст Quick 982E

Нанесение паяльной пасты, флюса или клея вручную — это всегда риск получить неравномерную дозу, испачкать плату или потратить лишний материал. Quick 982E решает эту задачу с точностью, недостижимой при ручном нанесении. Дозатор использует сжатый воздух для выдавливания материала через сменные иглы, а время впрыска контролируется таймером с шагом 1 миллисекунда. Точность повторения составляет ±0.05%, а минимальная доза — всего 0.01 мл. Это позволяет наносить паяльную пасту на контактные площадки SMD-компонентов, флюс-гель перед пайкой, клей для фиксации элементов и другие материалы с одинаковым результатом от капли к капле. В отличие от младших моделей серии, Quick 982E оснащён цветным ЖК-дисплеем 3.3 дюйма, интерфейсом RS-485 для интеграции в автоматизированные системы и функцией памяти параметров. Устройство работает в ручном режиме с ножной педалью или в автоматическом режиме с заданными интервалами.

Технические характеристики Quick 982E

• Модель — Quick 982E
• Потребляемая мощность — 20 Вт
• Напряжение питания — AC 100–240 В, 50/60 Гц
• Дисплей — цветной ЖК, 3.3 дюйма (8.38 см)
• Режимы впрыска — ручной и автоматический
• Время впрыска — 0.01–99.99 сек (точность отображения 1 мс)
• Интервал впрыска — 0.1–9.9 сек
• Точность повторения — ±0.05%
• Минимальная доза — 0.01 мл
• Давление на входе — 0.25–0.7 МПа
• Давление на выходе — 0.01–0.7 МПа
• Вакуумный возврат — более 20 кПа
• Внутреннее рабочее напряжение — 24 В DC
• Интерфейс связи — RS-485
• Память параметров — есть
• Габариты — 205 × 200 × 76 мм
• Вес — около 2.8 кг
• Комплект поставки — набор игл, ножная педаль, пневмопровод

Что умеет этот дозатор паст

Точное дозирование за счёт контроля времени и давления

Принцип работы Quick 982E основан на пневматической подаче материала. Сжатый воздух давит на поршень шприца, и материал выдавливается через иглу. Объём дозы определяется тремя параметрами: давлением воздуха, временем впрыска и диаметром иглы. Таймер контролирует время открытия клапана с точностью до 1 миллисекунды, что обеспечивает повторяемость дозы на уровне ±0.05%. Это значит, что каждая капля паяльной пасты или флюса будет такой же, как предыдущая, независимо от того, сколько раз вы нажмёте педаль.

Цветной ЖК-дисплей 3.3 дюйма

В отличие от младшей модели 982B, оснащённой монохромным дисплеем, Quick 982E имеет цветной ЖК-экран размером 3.3 дюйма. Дисплей отображает все параметры дозирования в наглядном виде: время впрыска, интервал, давление, выбранный режим. Это упрощает настройку и снижает вероятность ошибки оператора. Интуитивное меню позволяет быстро переключаться между режимами и корректировать параметры в процессе работы.

Интерфейс RS-485 и память параметров

Quick 982E оснащён интерфейсом RS-485, который позволяет подключать дозатор к внешним системам для сбора данных или автоматизированного управления. Память параметров сохраняет настройки для разных материалов и задач — при переключении между ними не нужно каждый раз перенастраивать дозатор. Это особенно удобно на производственных участках, где один оператор работает с несколькими типами паст или клеев.

Вакуумный возврат для предотвращения капель

После каждого впрыска в системе создаётся вакуум более 20 кПа. Это предотвращает самопроизвольное вытекание материала из иглы между дозами. Вакуумный возврат особенно важен при работе с жидкими флюсами и маловязкими клеями, которые могут капать под действием силы тяжести. Функция включается автоматически и не требует ручной настройки.

Широкий ассортимент материалов

Quick 982E подходит для дозирования паяльной пасты, флюс-геля, эпоксидной смолы, силикона, красного и жёлтого клея, смазок, масел и других вязких материалов. В комплекте поставляются иглы разного диаметра, что позволяет подобрать оптимальный размер капли под конкретную задачу — от точечного нанесения флюса на мелкие SMD-площадки до заполнения более крупных зон клеем.

Где применяется Quick 982E

Дозатор востребован в сферах, где требуется точное и повторяемое нанесение материалов:

• Монтаж SMD-компонентов — нанесение паяльной пасты на контактные площадки перед установкой элементов.
• Пайка и ремонт электроники — дозирование флюса для улучшения смачивания и удаления оксидов.
• Производство электроники — нанесение клея для фиксации компонентов перед пайкой или для защиты плат.
• Сборка светодиодных модулей — дозирование теплопроводящих паст и клеев.
• Ремонт мобильных устройств — точечное нанесение флюса и клея на мелкие платы.
• Автоматизированные линии — интеграция через RS-485 для управления дозированием в составе производственных систем.

Преимущества Quick 982E

1. Высокая точность повторения ±0.05%. Каждая доза материала будет одинаковой, независимо от количества нажатий.
2. Минимальная доза 0.01 мл. Подходит для нанесения паяльной пасты и флюса на мелкие SMD-компоненты.
3. Цветной ЖК-дисплей 3.3 дюйма. Наглядное отображение всех параметров и удобное меню настройки.
4. Интерфейс RS-485. Возможность интеграции в автоматизированные системы и сбора данных.
5. Память параметров. Сохранение настроек для разных материалов и задач без повторной настройки.
6. Вакуумный возврат более 20 кПа. Предотвращает вытекание материала из иглы между дозами.
7. Широкий диапазон регулировки. Время впрыска 0.01–99.99 с, интервал 0.1–9.9 с — подходит для материалов разной вязкости.
8. Комплект для немедленной работы. В коробке уже есть набор игл, ножная педаль и пневмопровод.
