RIGOL DM3058E: настольный мультиметр 5½ разряда с точностью 0,015%

В лабораторной практике часто возникает ситуация: ручной мультиметр уже не даёт нужной точности, а старшие 6½-разрядные модели избыточны по цене и функционалу. RIGOL DM3058E занимает эту нишу — это настольный прибор с истинной разрядностью 5½ (240 000 отсчётов), базовой погрешностью постоянного напряжения 0,015% и скоростью до 123 измерений в секунду. Модель построена на платформе DM3000 и отличается от старшего DM3058 отсутствием интерфейсов LAN и GPIB — при этом измерительные функции, точность и скорость остаются идентичными. Для задач, где не требуется интеграция в промышленную сеть по LXI или GPIB, DM3058E оказывается рациональнее: те же измерения, но за меньшие деньги.

Ключевые характеристики RIGOL DM3058E

• Разрядность — 5½ разряда (240 000 отсчётов)
• Измерение True RMS — да
• Постоянное напряжение — до 1000 В, базовая погрешность 0,015%
• Переменное напряжение — до 750 В (True RMS), погрешность 0,2% в диапазоне 45 Гц – 20 кГц
• Постоянный ток — до 10 А, погрешность от 0,055% (200 мкА) до 0,25% (10 А)
• Переменный ток — до 10 А, погрешность 0,4–0,5% в зависимости от диапазона
• Сопротивление — до 100 МОм (2- и 4-проводная схема), погрешность от 0,02%
• Ёмкость — до 10 000 мкФ, погрешность от 1,0%
• Частота — от 3 Гц до 1 МГц
• Измерение периода следования импульсов — да
• Измерение температуры — с термопарой (типы K, J, T, E, N, R, S, B) и термосопротивлениями
• Математические функции — MAX/MIN/AVG, dBm, dB, установка нуля
• Дисплей — ЖК, 256 × 64 мм, с двойным отображением
• Интерфейсы — USB (host и device), RS-232
• Внутренняя память — 10 настроек, 10 установок сенсоров, 10 измеренных значений, глубина 1 МБ
• Высокоскоростная регистрация — до 120 кбит/с с выводом формы сигнала на дисплей
• Питание — от сети 220 В
• Габариты — 232 × 107 × 91 мм
• Вес — 2,5 кг

Что умеет этот настольный мультиметр

Точность и скорость, достаточные для лаборатории

Базовый показатель модели — 0,015% по постоянному напряжению. Это уровень, на котором можно проверять источники питания, калибровать измерительные тракты и контролировать параметры прецизионных схем. Разрядность 5½ с 240 000 отсчётов даёт более высокое разрешение, чем типичные 4½-разрядные ручные мультиметры: последняя цифра на дисплее позволяет отслеживать изменения в единицах микровольт, что критично при работе с маломощными сигналами. Скорость до 123 измерений в секунду означает, что прибор подходит не только для одиночных замеров, но и для регистрации данных — например, при отслеживании дрейфа напряжения или стабильности источника во времени.

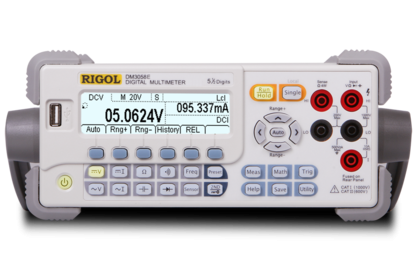

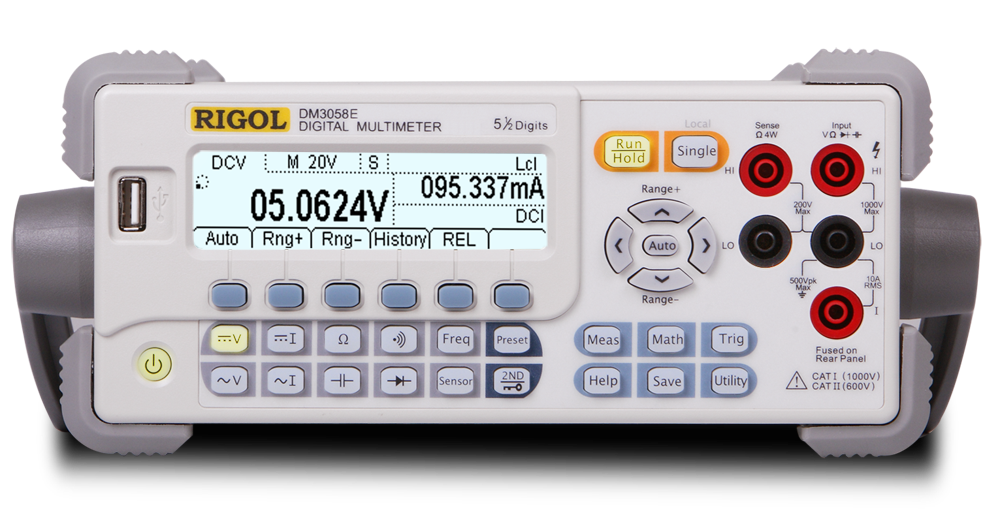

Двойной дисплей: напряжение и частота одновременно

Одна из практичных особенностей DM3058E — двойной экран. При измерении переменного напряжения или тока на основном дисплее отображается значение, а на вспомогательном — частота сигнала. Это избавляет от необходимости переключаться между режимами или использовать второй прибор. Для настройки генераторов, фильтров и цепей переменного тока такая функция экономит время.

Режимы для производства: Preset, Pass/Fail и клонирование настроек

Модель ориентирована не только на лабораторию, но и на производственные участки. В приборе есть 10 групп предустановленных конфигураций (Preset), которые можно сохранять и быстро вызывать. Функция Pass/Fail позволяет задать верхнюю и нижнюю границы измерения: если сигнал выходит за пределы, прибор сообщает об этом. Это удобно для входного контроля или тестирования на конвейере. Кроме того, все настройки можно клонировать на другие DM3058E через USB-накопитель — при развёртывании нескольких рабочих мест не нужно вручную настраивать каждый прибор.

Работа с датчиками

DM3058E поддерживает шесть типов сенсоров: постоянное напряжение, постоянный ток, частота, 2- и 4-проводное сопротивление, термопара. В памяти хранятся 10 групп стандартных типов датчиков. Это делает прибор универсальным инструментом для измерений не только электрических величин, но и температуры, а также для работы с внешними преобразователями.

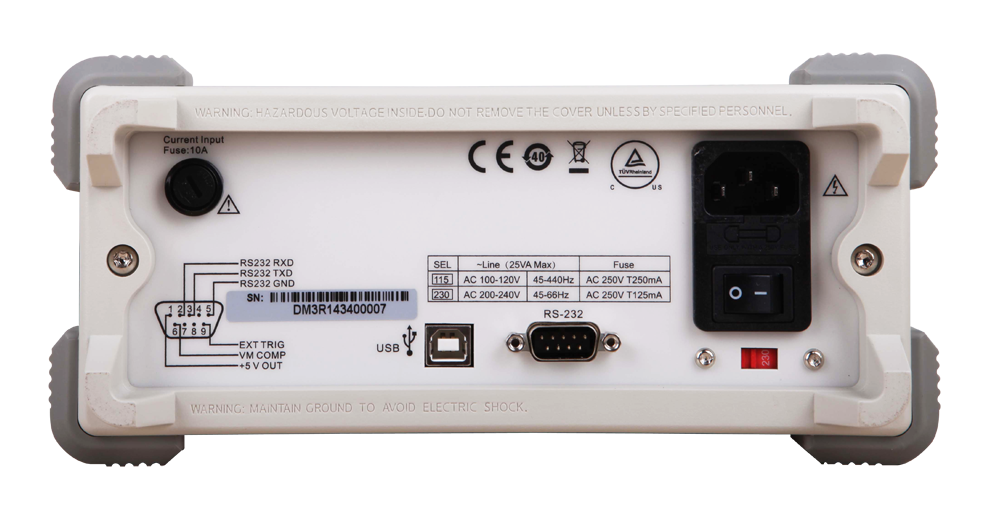

Интерфейсы и интеграция

На борту — USB (host и device) и RS-232. Этого достаточно для подключения к ПК, управления через SCPI-команды и интеграции в автоматизированные стенды начального уровня. Отсутствие LAN и GPIB — главное отличие от старшего DM3058 — компенсируется более доступной ценой. Если ваш стенд не требует LXI-сертификации или GPIB-шины, DM3058E полностью закрывает задачу удалённого управления и сбора данных.

Где применяется RIGOL DM3058E

• Лабораторные исследования и разработка — измерение параметров макетов, прототипов, источников питания, аналоговых схем.
• Производственный контроль — входной и выходной контроль компонентов, тестирование готовых изделий с функцией Pass/Fail.
• Сервисные центры — диагностика и ремонт электроники, проверка блоков питания, измерение параметров цепей.
• Образование — лабораторные работы по электротехнике, электронике, метрологии.
• Автоматизированные стенды — удалённое управление через USB или RS-232, регистрация данных.
• Поверка и калибровка — работа с датчиками, измерение температуры, контроль эталонных сигналов.

Почему выбирают RIGOL DM3058E

1. Точность 0,015% и 240 000 отсчётов — уровень, достаточный для большинства прецизионных задач. Прибор не требует переплаты за 6½ разряда, если фактическая точность измерений не требует такой разрядности.
2. Скорость до 123 измерений в секунду — подходит для регистрации данных и контроля быстропротекающих процессов. Ручные мультиметры с их 2–5 измерениями в секунду здесь проигрывают.
3. Двойной дисплей с одновременным отображением напряжения и частоты — удобно при работе с переменными сигналами.
4. Функции Preset, Pass/Fail и клонирование настроек — инструменты для производственного контроля и быстрого развёртывания рабочих мест.
5. Поддержка шести типов датчиков и измерение температуры — расширяет область применения за пределы стандартных электрических измерений.
6. USB и RS-232 для интеграции в стенды. Если LAN и GPIB не требуются, DM3058E обходится дешевле старшей модели при идентичных измерительных характеристиках.
7. Компактный корпус и небольшой вес — прибор занимает мало места на столе и легко перемещается между рабочими местами.
