OWON HDS242: портативный осциллограф-мультиметр для полевых и лабораторных работ

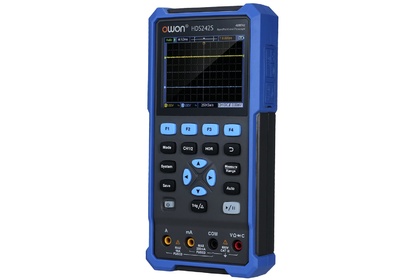

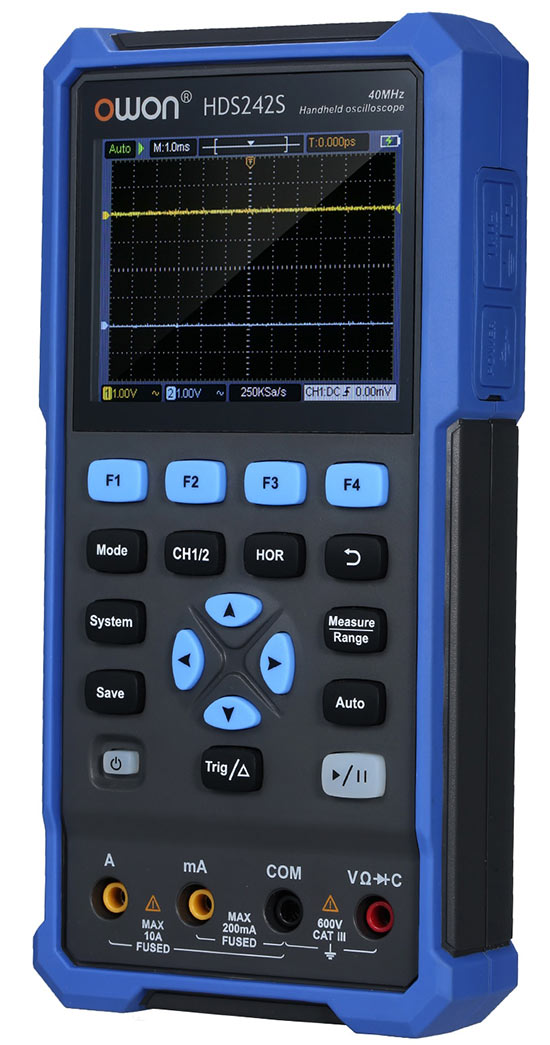

OWON HDS242 — это портативный цифровой осциллограф со встроенным мультиметром, выполненный в формате ручного прибора. Модель входит в серию HDS200 и занимает в ней позицию двухканального решения с полосой пропускания 40 МГц. Прибор предназначен для тех случаев, когда нужно быстро проверить сигнал «в поле»: на объекте, в цеху, в автомобиле или на выездном ремонте, где нет возможности использовать стационарный настольный осциллограф. Благодаря встроенному аккумулятору и компактному корпусу HDS242 работает автономно и не требует подключения к сети.

Ключевые характеристики OWON HDS242

Осциллограф

• Количество каналов — 2
• Полоса пропускания — 40 МГц
• Частота дискретизации — 250 Мвыб/с (в реальном времени)
• Объём памяти — 8 кБ
• Скорость захвата — до 10 000 осциллограмм/с
• Вертикальная чувствительность — 10 мВ/дел ~ 10 В/дел
• Коэффициент развёртки — 5 нс/дел ~ 1000 с/дел
• Входное сопротивление — 1 МОм ±2%, параллельно 16 пФ ±10 пФ
• Режимы входа — DC, AC, GND
• Максимальное входное напряжение — 400 В (DC+AC, пик-пик, 1 МОм, 10:1)
• Тип запуска — по фронту
• Режимы запуска — одиночный, обычный, автоматический
• Автоматические измерения — период, частота, среднее, пик-пик, минимум, максимум
• Курсорные измерения — амплитудные, временные, dT, dV

Мультиметр

• Разрядность — 20 000 отсчётов
• Измерение постоянного напряжения — 0.01 мВ ~ 1000 В (±0.5% + 5)
• Измерение переменного напряжения — 0.01 мВ ~ 750 В (±0.8% + 5)
• Измерение постоянного тока — 10 мкА ~ 10 А (±0.8% + 2)
• Измерение переменного тока — 10 мкА ~ 10 А (±1% + 5)
• Измерение сопротивления — 0.01 Ом ~ 100 МОм (±0.8% + 3)
• Измерение ёмкости — 1 пФ ~ 2 мФ
• Проверка диодов и прозвонка цепи

Общие характеристики

• Дисплей — 3.5" цветной LCD (320×240), высококонтрастный

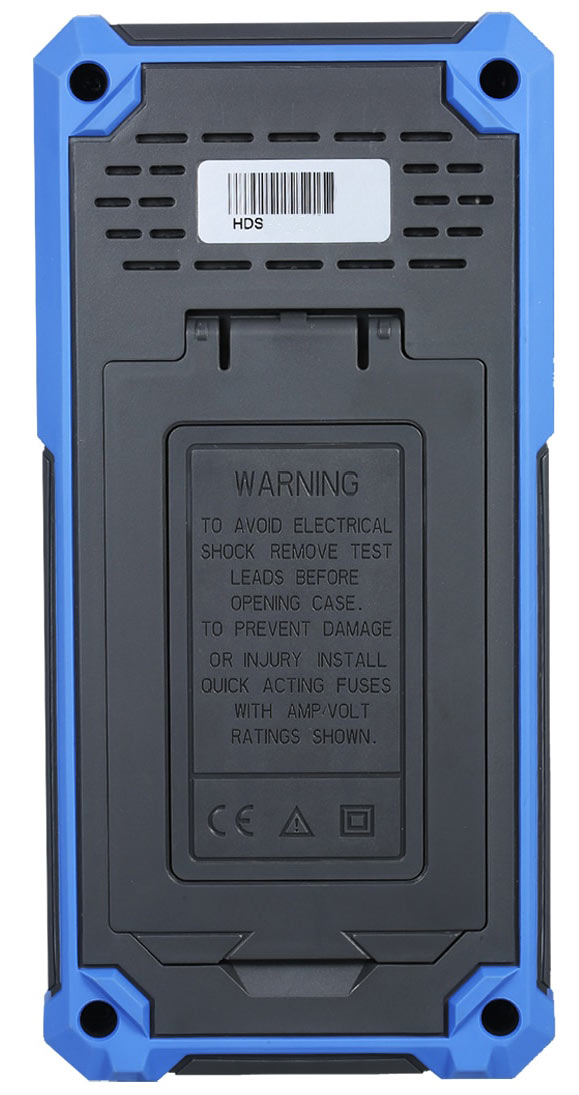

• Питание — 2 аккумулятора 18650
• Время автономной работы — до 6 часов
• Интерфейс — USB Type-C
• Поддержка SCPI — да
• Функция самокалибровки — да
• Габариты — 198 × 96 × 38 мм
• Вес — около 600 г (без батарей)

Что умеет этот осциллограф

HDS242 сочетает в себе два прибора в одном корпусе. Как осциллограф он позволяет наблюдать форму сигнала, измерять его амплитуду и временные параметры. Полоса 40 МГц достаточна для работы с большинством цифровых и аналоговых схем — от отладки микроконтроллеров и проверки ШИМ-сигналов до диагностики датчиков и блоков питания. Автоматические и курсорные измерения ускоряют анализ сигнала и позволяют быстро оценить параметры без ручного подсчёта по клеткам.

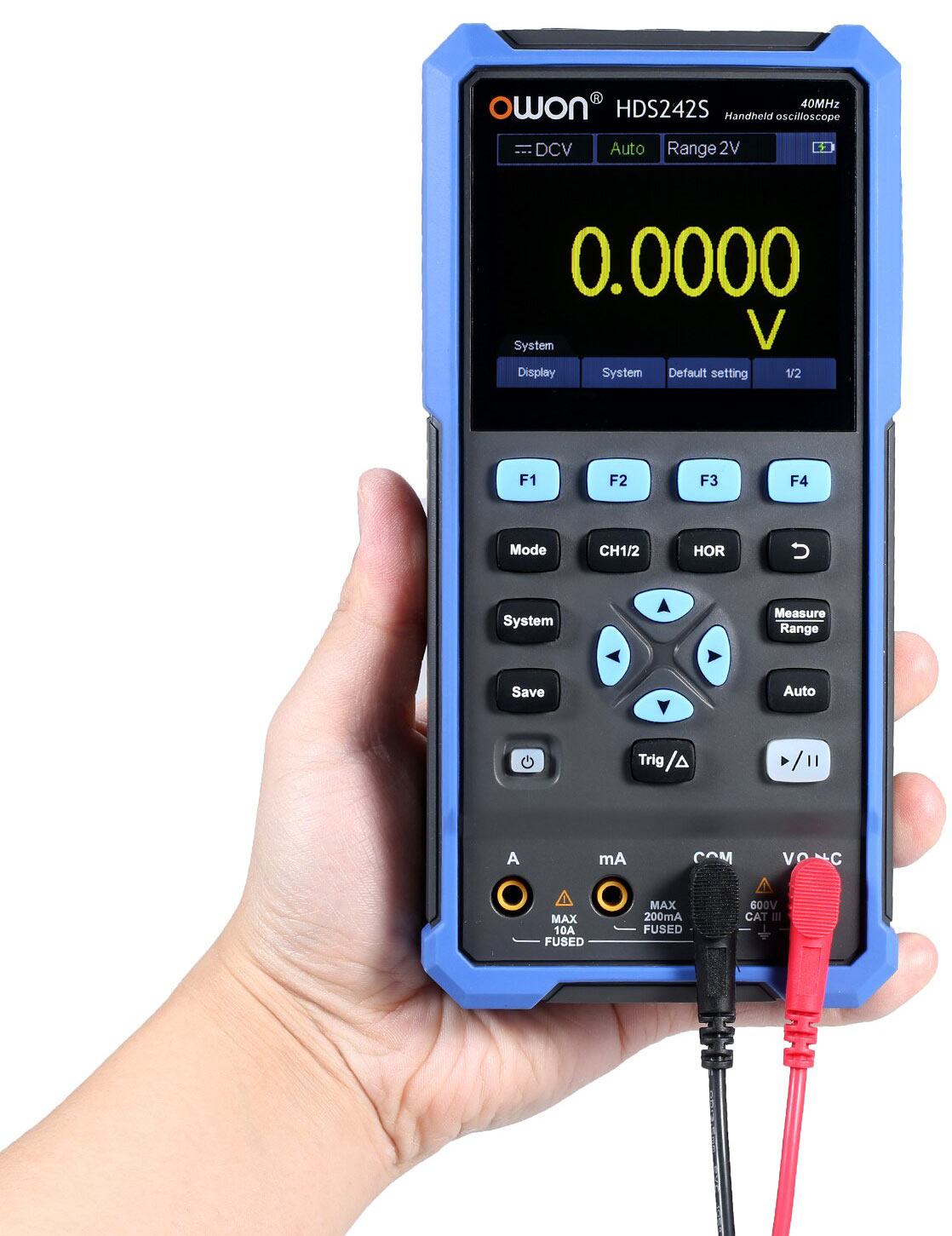

Как мультиметр прибор работает независимо от режима осциллографа. Разрядность 20 000 отсчётов обеспечивает высокую точность при измерении напряжения, тока, сопротивления и ёмкости. Поддерживается проверка диодов и прозвонка цепей, что делает HDS242 полноценной заменой обычного мультиметра при выездных работах. Переключение между режимами осциллографа и мультиметра выполняется через меню и не требует отключения щупов от измеряемой цепи.

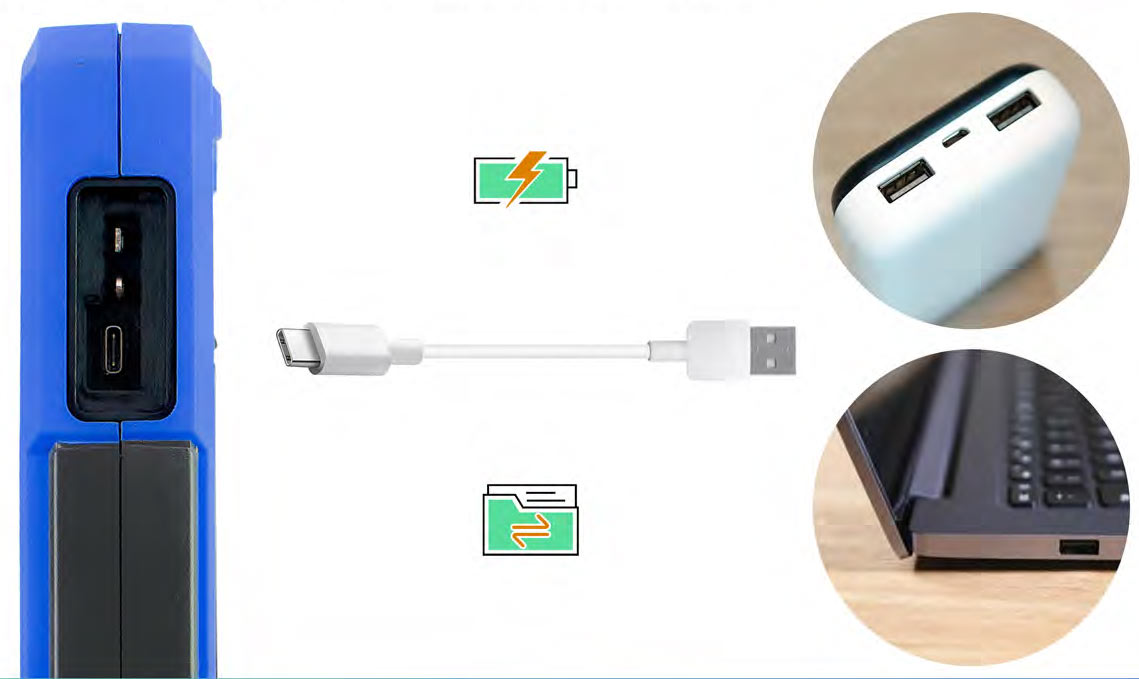

Функция самокалибровки позволяет поддерживать точность измерений без отправки прибора в сервисный центр. Поддержка SCPI и интерфейс USB Type-C дают возможность подключать HDS242 к компьютеру для передачи данных и управления из внешнего ПО, а также использовать его в автоматизированных измерительных системах. Аккумуляторы 18650 можно заряжать как от сетевого адаптера, так и от повербанка — это особенно удобно при работе вдали от розетки.

Где применяется OWON HDS242

Основное назначение HDS242 — выездная диагностика и полевые измерения. Прибор востребован в нескольких сферах:

• Ремонт и обслуживание электроники — проверка сигналов на платах, диагностика блоков питания, поиск неисправных компонентов.
• Автомобильная диагностика — анализ сигналов датчиков (ДПКВ, ДПРВ, ДМРВ), проверка работы генератора и системы зажигания, измерение параметров CAN-шины.
• Промышленное оборудование — обслуживание датчиков, приводов, систем управления, проверка сигналов на объектах без доступа к лабораторному оборудованию.
• Образование — проведение лабораторных работ по электротехнике и электронике, демонстрация принципов работы осциллографа.
• Радиолюбительская практика — настройка и отладка любительских конструкций, проверка сигналов в звуковом и низкочастотном диапазоне.

Почему HDS242 выбирают для выездной работы

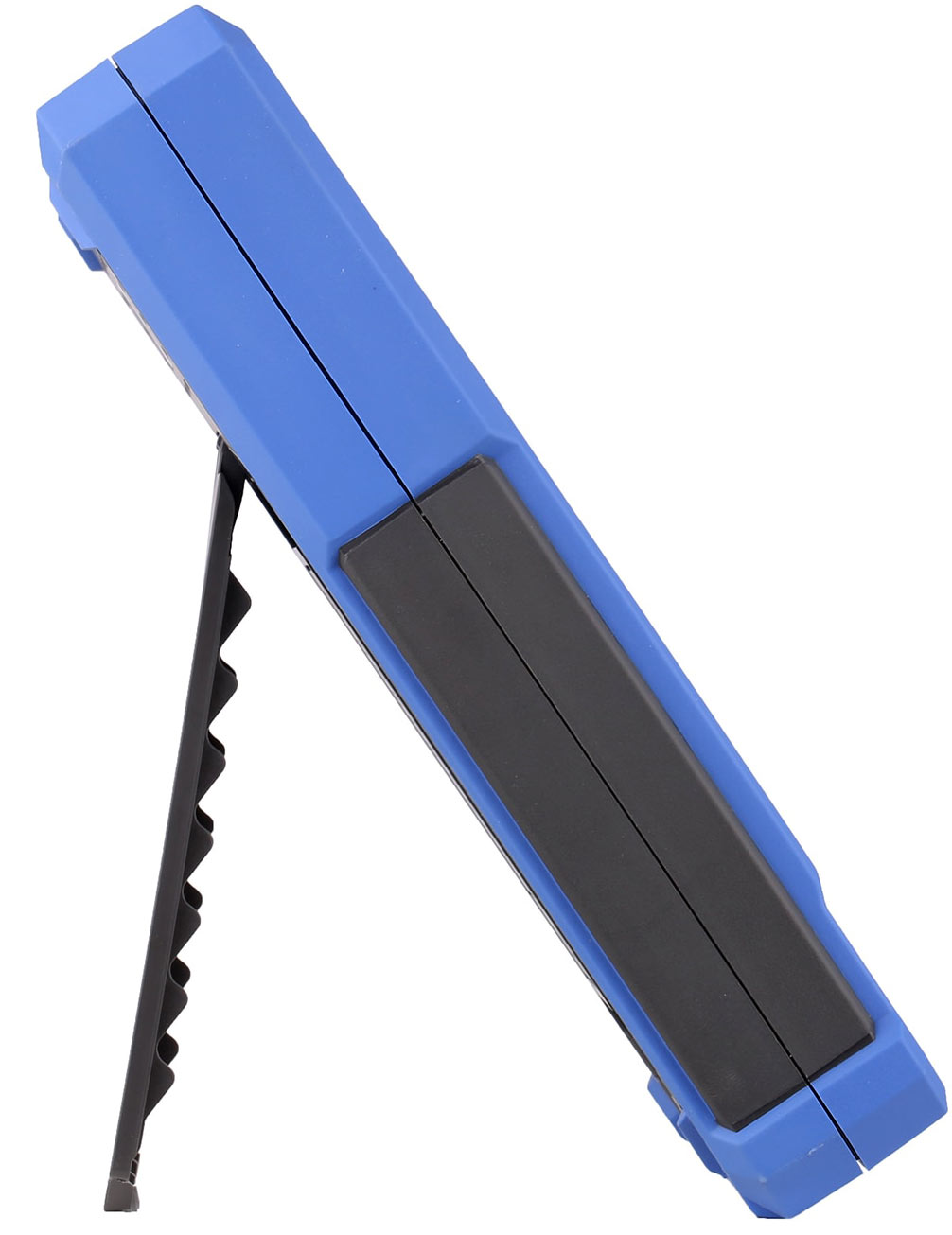

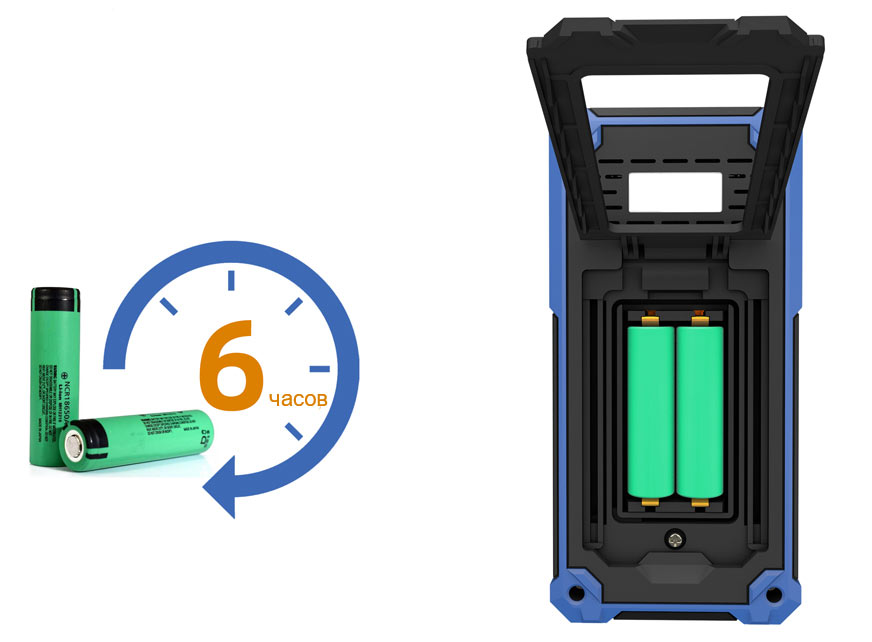

1. Главное преимущество модели — автономность. Два аккумулятора 18650 обеспечивают до 6 часов непрерывной работы, а зарядка через USB Type-C позволяет пополнять энергию от повербанка или автомобильного зарядного устройства. Это избавляет от необходимости искать розетку на объекте.
2. Второй фактор — сочетание осциллографа и мультиметра в одном корпусе. Вместо того чтобы носить с собой два прибора, достаточно одного HDS242. При этом мультиметр здесь полноценный, с разрядностью 20 000 отсчётов и широким набором измерений.
3. Третий момент — высококонтрастный дисплей. Экран 3.5" с разрешением 320×240 остаётся читаемым при ярком солнечном свете, что подтверждают пользователи в отзывах. Это важно для работы на открытом воздухе или в плохо освещённых помещениях.
