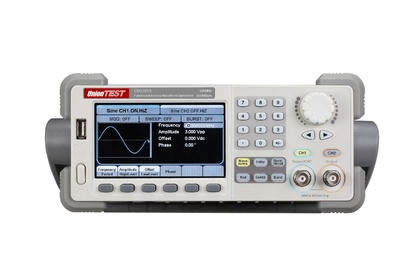

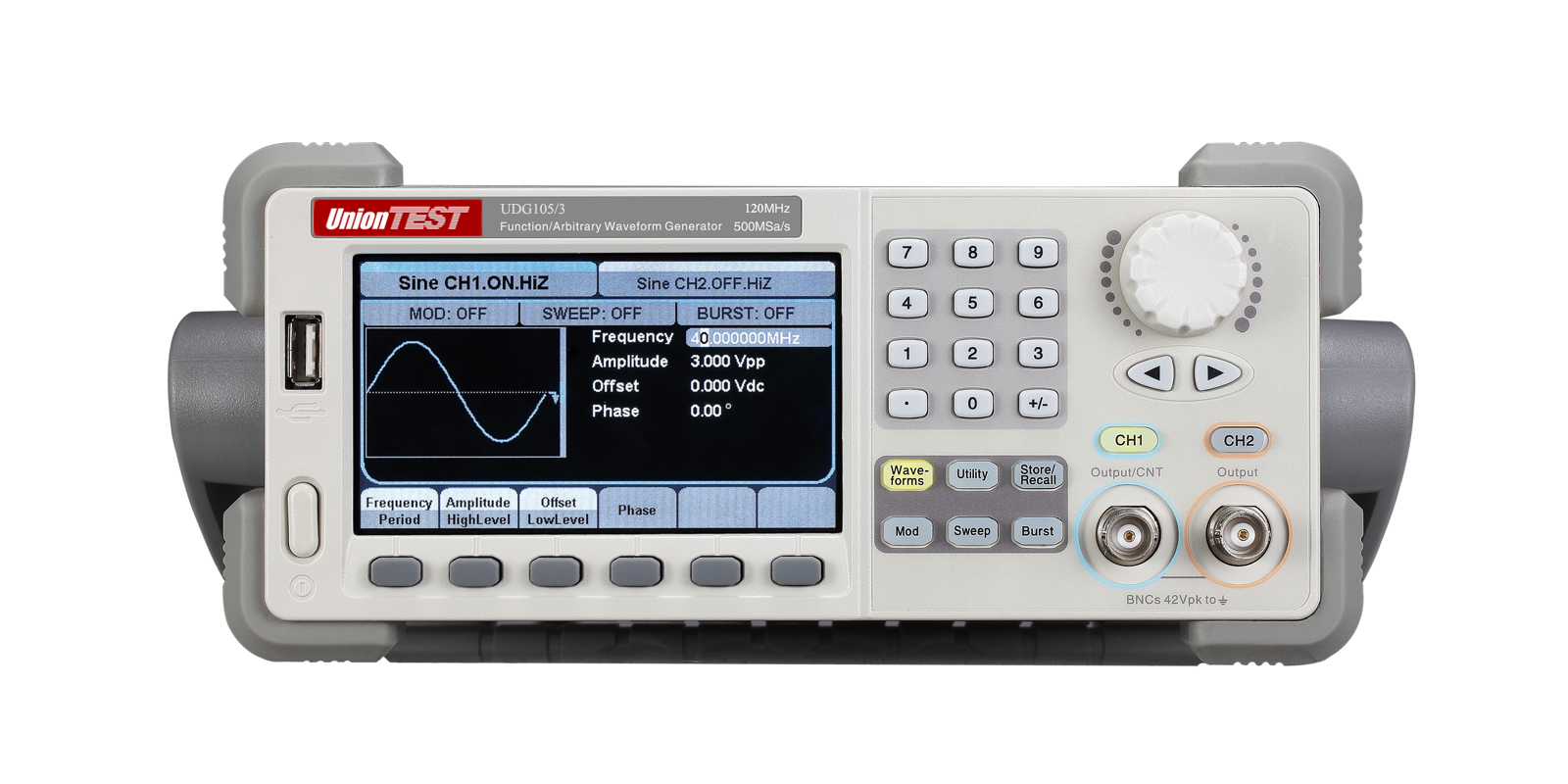

Универсальный DDS-генератор сигналов UnionTEST UDG105/3

Модель

UDG105/4

UDG105/3

UDG105/2

Максимальная частота

160 МГц

120 МГц

80 МГц

Число выходных каналов

2

Частота дискретизации

500 МГц

Длина сигнала произвольной формы

канал CH1: 16 тыс. точек,

канал CH2: 512 тыс. точек

Разрешение по частоте

1 мкГц

Вертикальное разрешение

14 бит

Генерируемые формы сигналов

синусоидальный, прямоугольный, пилообразный/треугольный, импульсный, белый шум, DC, набор встроенных сигналов произвольной формы.

Модуляция

AM, DSB-AM, FM, PM, FSK, ASK, PWM, свип-генератор, генерация пачки

Частотомер

диапазон измеряемой частоты: 100 мГц~200  МГц

Стандартные интерфейсы

USB-хост, USB-прибор

Интерфейс (опция)

адаптер USB-GPIB(IEEE-488), LAN

Размеры (ШxВxД)

261 x 105 x 344 мм

Частотные характеристики

Модель

UDG105/4

UDG105/3

UDG105/2

Синусоидальный сигнал

1 мкГц~160  МГц

1 мкГц~120 МГц

1 мкГц~80 МГц

Прямоугольный сигнал

1 мкГц~50 МГц

1 мкГц~40 МГц

1 мкГц~30 МГц

Импульсный сигнал

1 мкГц~40 МГц

1 мкГц~30 МГц

1 мкГц~20 МГц

Пилообразный сигнал

1 мкГц~4 МГц

1 мкГц~3 МГц

1 мкГц~2 МГц

Белый шум

100 МГц (-3 дБ)

100 МГц (-3 дБ)

100 МГц (-3 дБ)

Сигнал произвольной формы

1 мкГц~40 МГц

1 мкГц~30 МГц

1 мкГц~20 МГц

Разрешение

1 мкГц

Погрешность

±2 млн^-1 (1 год после калибровки) при температуре 0~55 °C

Качество сигнала синус

Нелинейные искажения

CH1/CH2

постоянный ток ~1 МГц

меньше –54 дБн

1 ~ 10 МГц

меньше –46 дБн

10 ~ 100 МГц

меньше –36 дБн

100 ~ 160 МГц

меньше –30 дБн

Коэффициент гармоник

меньше 0.2 % (постоянный ток~20 кГц, 1 В_размах)

Побочный сигнал

(негармонический)

меньше –70 дБн (постоянный ток~1 МГц)

меньше –70 дБн + 6 дБ/[спектральная фаза] (1~10 МГц)

Фазовый шум (типовое)

не больше –116 дБн/Гц, при девиации 100 кГц

Прямоугольный сигнал

Длительность фронта/среза

меньше 8 нс (по уровням 10~90 %)

Выброс на фронте/срезе

меньше 3 % (типовое, 1 кГц, 1 В_размах)

Коэфф.

заполнения

1 мкГц~10 МГц

20 ~ 80 %

свыше 10 ~ 40 МГц

40 ~ 60 %

свыше 40 ~ 50 МГц

50 %

Несимметрия (для меандра)

1 % периода + 5 нс (типовое, 1 кГц, 1 В_размах)

Отклонение фазы

100 пс (типовое)

Пилообразный/треугольный сигнал

Линейность

меньше 0.1 % амплитуды (типовое, 1 кГц, 1 Вразмах, симметрия 100 %)

Симметрия

от 0 до 100 %

Импульсный сигнал

Период импульсов

от 25 нс до 1000000 с

Длительность импульса

от 12 нс

Коэффициент заполнения

от 0,0001 до 99.9999 %

Длительность фронта/среза

(по уровням 10~90 %)

от 6 нс до 6 с, разрешение 100 пс

Выброс на фронте/срезе

меньше 3 %

Отклонение фазы

100 пс (типовое)

Замечание: допустимый диапазон длительности импульса зависит от прочих установок значений параметров импульсного сигнала.

Сигнал произвольной формы

Выходной канал

CH1

CH2

Количество точек сигнала

16'000

512'000

Вертикальное разрешение

14 бит

Частота дискретизации

500 МГц

Минимальная длительность фронта/среза

10 нс (типовое)

Отклонение фазы

2 нс (типовое)

Выходные характеристики

Амплитуда

(50 Ом)

1 мВ_размах~10 В_размах (до 40 МГц)

1 мВ_размах~5 В_размах (40~100 МГц)

1 мВ_размах~2.5 В_размах (100~130 МГц)

1 мВ_размах~1.5 В_размах (130~160 МГц)

Погрешность

(100 кГц, синус)

±[1 % (установленного значения) + 1 мВ_размах]

Неравномерность амплитудной характеристики (типовое, относительно 100 кГц, синус, 1 В_размах)

не больше 0.1 дБ (до 40 МГц)

не больше 0.2 дБ (40~100 МГц)

не больше 0.4 дБ (100~130 МГц)

не больше 0.8 дБ (130~160 МГц)

Взаимное влияние каналов

меньше –70 дБ

Задержка между каналами

меньше 1 нс

Постоянное смещение

Выходной канал

CH1

CH2

Макс. диапазон

±5 В (50 Ом)

±10 В (высокое сопротивление)

±5 В (50 Ом)

±10 В (высокое сопротивление)

Погрешность

±[1 % (установленного значения) + 1 мВ_размах]

Замечание: допустимый диапазон напряжения постоянного смещения зависит от установок амплитуды (размаха) и частоты сигнала.

Выходы сигнала

Выходной канал

CH1

CH2

Импеданс

50 Ом (типовое)

50 Ом (типовое)

Защита

защита от короткого замыкания

защита от короткого замыкания

Изоляция

контакты экранировки разъемов всех входов и выходов гальванически связаны, но изолированы от шасси прибора (максимальная амплитуда напряжения ±42 В).

Амплитудная модуляция AM/DSB-AM (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC)

Коэффициент модуляции

от 0 до 120 %

Частота модулирующего сигнала

1 мГц~50 кГц

Частотная модуляция FM (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC)

Частота модулирующего сигнала

1 мГц~50 кГц

Фазовая модуляция PM (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC)

Девиация фазы

от 0 до 360°, разрешение 0.1°

Частота модулирующего сигнала

1 мГц~50 кГц

Частотная манипуляция FSK (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

меандр

Частота модулирующего сигнала

1 мГц~1 МГц

Амплитудная манипуляция ASK (CH 1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

меандр

Частота модулирующего сигнала

1 мГц~1 МГц

Широтно-импульсная модуляция (PWM) (CH1/CH2)

Сигнал несущей

прямоугольный импульсный

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Частота модулирующего сигнала

1 мГц~50 кГц

Сигнал свип-генератора (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Тип развертки

линейная, логарифмическая

Направление

увеличение или снижение частоты

Длительность развертки

от 1 мс до 500 с

Источник запуска

внутренний, внешний или вручную

Генерация пачки (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, импульсный, произвольной формы (кроме DC)

Частота несущей

2 мГц~100 МГц

Тип

установленное число периодов (от 1 до 1’000'000 или бесконечное), стробированная пачка

Старт/Стоп фаза

от 0° до 360°

Внутренний период

от 1 мкс до 1’000 с

Источник стробирования

внешний запуск

Источник запуска для установленного числа периодов

внутренний, внешний или вручную

Вход внешнего модулирующего сигнала

Разъем

на задней панели, изолирован от шасси прибора

Внешний модулирующий сигнал

±4.5 В_размах = модуляция 100 %, импеданс входа больше 5 кОм

Замечание: напряжение на входе не должно превышать ±5 В_размах, в противном случае прибор может быть поврежден.

Вход внешнего запуска

Разъем

на задней панели, изолирован от шасси прибора

Уровень сигнала

ТТЛ-совместимый

Фронт

фронт или срез (опция)

Длительность импульса

больше 50 нс

Импеданс входа

больше 5 кОм, открытый вход (DC)

Время реакции

380 нс (типовое)

Выход пускового сигнала

Разъем

на задней панели, изолирован от шасси прибора

Уровень сигнала

ТТЛ-совместимый

Длительность импульса

больше 60 нс (типовое)

Импеданс выхода

50 Ом (типовое)

Макс. частота

1 МГц

Выход сигнала синхронизации

Разъем

на задней панели, изолирован от шасси прибора

Уровень сигнала

ТТЛ-совместимый

Длительность импульса

больше 50 нс (типовое)

Импеданс выхода

50 Ом (типовое)

Макс. частота

2 МГц

Вход сигнала опорной частоты

Разъем

на задней панели, изолирован от шасси прибора

Частота

10 МГц ± 50 Гц

Уровень сигнала

2.3~3.3 В_размах

Длительность блокировки

меньше 2 с

Импеданс входа

больше 1 кОм, закрытый вход (AC)

Выход сигнала опорной частоты

Разъем

на задней панели, изолирован от шасси прибора

Частота

10 МГц

Уровень сигнала

больше 1 В_размах

Длительность блокировки

меньше 2 с

Импеданс входа

больше 50 Ом, закрытый вход (AC)

Частотомер

Измеряемые величины

частота, период, длительность импульса/паузы между импульсами, коэффициент заполнения

Диапазон измеряемой частоты

от 100 мГц до 200 МГц

Разрешение для частоты

6 бит/с

Диапазон напряжения (сигнал без модуляции)

Открытый вход (DC)

диапазон смещения (DC)

±1.5 В_{постоянное}

100 мГц~100 МГц

50 мВ_СКЗ~±2.5 В

100~200 МГц

100 мВ_СКЗ~±2.5 В

Закрытый вход (AC)

1 Гц~200 МГц

100 мВ_СКЗ~5 В_размах

Диапазон частот (измерение длит. импульса, коэфф. заполнения)

1 Гц~10 МГц (50 мВ_СКЗ~5 В_размах)

Настройки вход

импеданс входа

1 МОм

связь входа

закрытый вход (AC)

открытый вход (DC)

ФНЧ

включение/выключение

Диапазон напряжения сигнала запуска

от минус 3 до плюс 1.8 В

Общие технические характеристики

Дисплей

Тип

4.3 дюймов, ЖК TFT

Число точек

480x240 (RGB)

Количество цветов

24 бит

Контрастность

500:1 (типовое)

Яркость

300 нит (типовое)

Питание

Напряжение

100~240 В_СКЗ, 45~66 Гц, КАТ II

100~127 В_СКЗ, 45~440 Гц, КАТ II

Потребляемая мощность

меньше 30 Вт

Предохранитель

1.25 А, 250 В

Условия внешней среды

Диапазон температуры

эксплуатации: от плюс 10 до плюс 40 °C

хранения: от минус 20 до плюс 60 °C

Диапазон относительной влажности

не больше 90 % до плюс 35 °C

не больше 60 %, от плюс 35 до плюс 40 °C

Пределы высоты

эксплуатации: 3'000 м

транспортировки: 15'000 м

Прочие

Габариты

ширина: 261 мм

высота: 105 мм

длина: 344 мм

Масса

без упаковки:  кг

с упаковкой:  кг

IP защита

IP2X

Интервал между калибровками

один год (рекомендуемый)
