Новая серия четырёхканальных цифровых осциллографов от Rigol - DS4000E
В новую серию DS4000E на данный момент входит две модели: Rigol DS4014E (4 канала, 100 МГц) и Rigol DS4024E (4 канала, 200 МГц).
Серия DS4000E предлагает высокоэффективные цифровые осциллографы, разработанные для удовлетворения современных требований рынка приборов для проектирования, отладки и проверки электроники. Данные осциллографы имеют 4 канала и относятся категории бюджетных осциллографов, расширяя варианты менее затратных решений для задач тестирования и измерения.
- Полоса пропускания 100 или 200 МГц
- 4 канала
- Максимальная частота дискретизации в реальном времени 2 ГГц
- Максимальная глубина памяти 14 млн. точек (каждый канал)
- Максимальная скорость захвата осциллограмм 60'000 циклов регистрации/с
- Функции кадрового регистратора: запись сигнала в реальном времени, воспроизведение сигнала и функции анализа сигналов (стандартная комплектация, до 127'000 кадров).
- Инновационная технология Ultra Vision.
- Многообразие функций запуска и декодирование для разнообразных протоколов.
- Низкий уровень шума, минимальный коэффициент вертикального отклонения 1 мВ/дел.
- Многообразие интерфейсов: USB HOST, USB DEVICE, LAN (LXI-C), VGA, USB-GPIB (опция)
- Оригинальный и утончённый дизайн, простота управления
- 9-дюймовый дисплей WVGA 256 градаций яркости
| Характеристики | DS4000 | DS4000E | DS2000A |
| Полоса пропускания | 100, 200, 350, 500 МГц | 100, 200 МГц | 70, 100, 200, 300 МГц |
| Число каналов | 4 осциллографических канала | 4 осциллографических канала | 4 осциллографических канала |
| Максимальная частота дискретизации | 4 ГГц | 2 ГГц | 2 ГГц |
| Максимальная глубина памяти | 140 млн. точек | 14 млн. точек | 14 млн. точек |
| Скорость захвата осциллограмм | 110'000 циклов регистрации/сек | 60'000 циклов регистрации/сек | 60'000 циклов регистрации/сек |
| Коэфф. развертки | 100 МГц: 5нс/дел до 1000 с/дел 200 МГц, 350 МГц: 2 нс/дел до 1000 с/дел 500 МГц: 1 нс/дел до 1000 с/дел |
100 МГц: 5 нс/дел до 1000 с/дел 200 МГц: 2 нс/дел до 1000 с/дел |
70, 100 МГц: 5 нс/дел до 1000 с/дел 200 МГц: 2 нс/дел до 1000 с/дел 200 МГц: 1 нс/дел до 1000 с/дел |
| Коэфф. вертикального отклонения | от 1 мВ/дел. до 5 В/дел. (1 МОм) от 1 мВ/дел. до 1 В/дел. (50 Ом) |
от 1 мВ/дел. до 5 В/дел. (1 МОм) от 1 мВ/дел. до 1 В/дел. (50 Ом) |
от 500 мкВ/дел. до 10 В/дел. (1 МОм) от 500 мкВ/дел. до 1 В/дел. (50 Ом) |
| Макс. число записей кадрового регистратора с возможностью их анализа | 200'000 кадров | 127'000 кадров | 50'000 кадров |
| Дисплей | 9 дюймов WVGA | 9 дюймов WVGA | 8 дюймов WVGA |
Более подробные характеристики можно посмотреть, скачав техническое описание (DataSheet) на серию Rigol DS4000E на нашем сайте.
ОСОБЕННОСТИ:

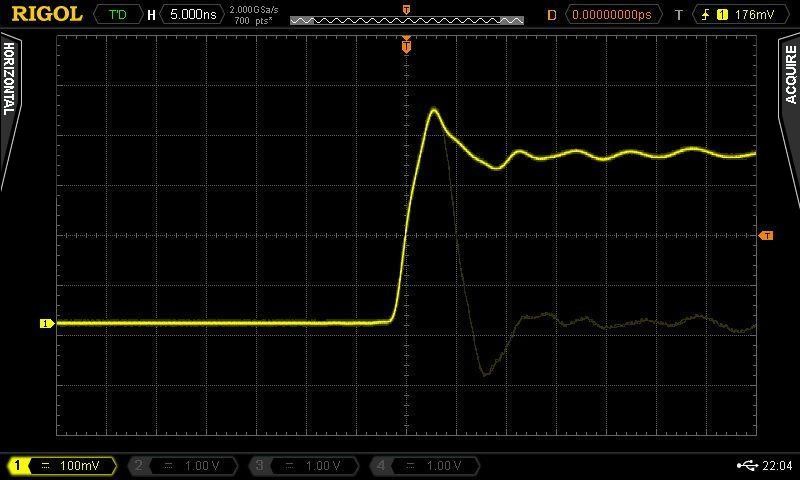

Скорость регистрации до 60'000 осциллограмм/с
Позволит обнаружить спорадические проблемы на осциллограмме даже при обычной регистрации, сокращая время отладки электронных устройств

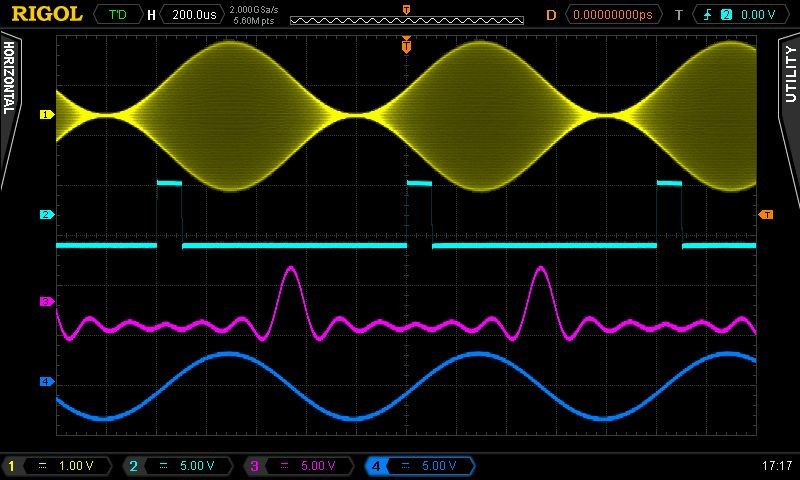

4 канала в базовом исполнении
Легкость при наблюдении одновременно нескольких сигналов

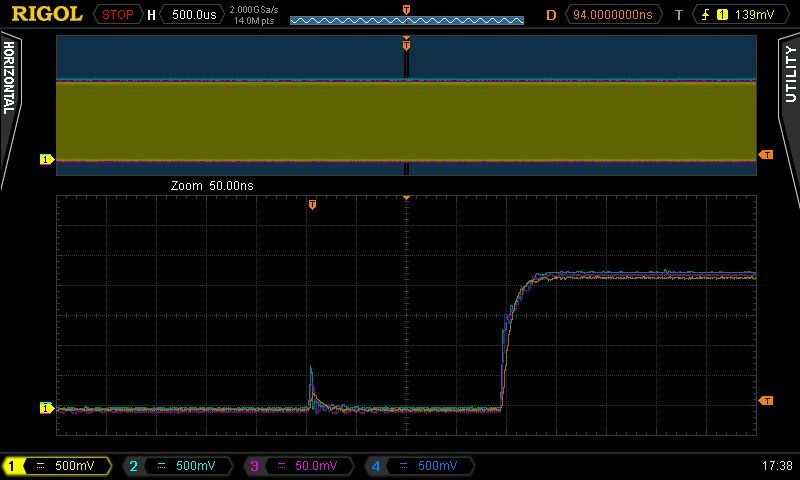

Частота дискретизации до 2 ГГц и глубиной памяти до 14 млн. точек для каждого канала
Позволит анализировать как сигнал в целом, так и все его детали, не позволит пропустить любые изменения формы сигнала

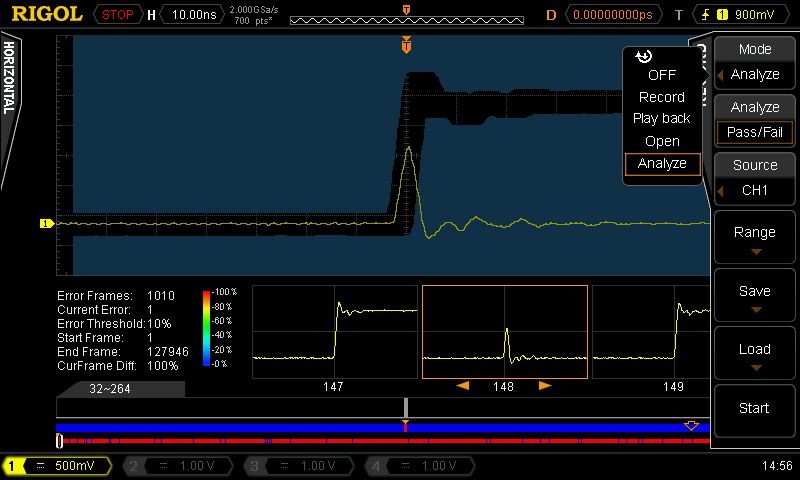

Кадровый регистратор с записью в режиме реального времени, возможность просмотра записей и функция анализа
Кадровый регистратор позволяет выполнять запись до 127 000 кадров во внутреннюю память осциллографа. Поворотный навигационный регулятор для анализа данных позволит быстро просматривать, воспроизводить повторно, анализировать и сравнивать записи осциллограмм, а значит оперативно локализовать проблемы в сигналах

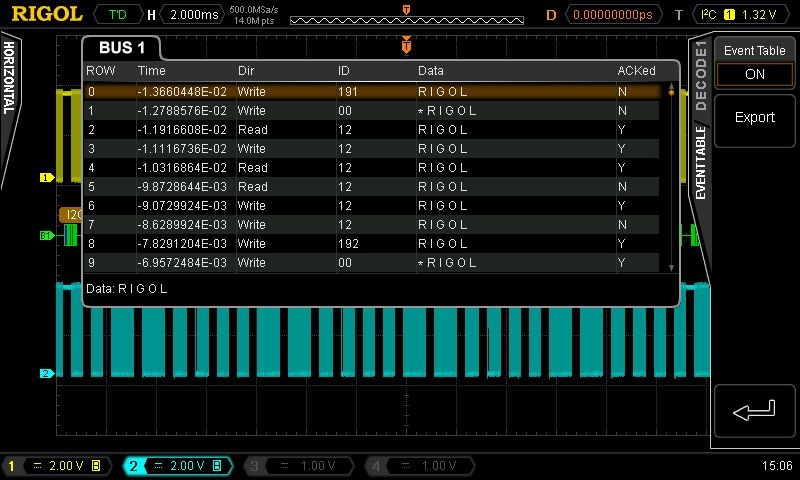

Запуск по сигналу последовательной шины и функция декодирования
Поддержка I2C, SPI, RS232/UART, CAN/LIN, FlexRay для запуска и функция декодирования (в базовой комплектации или опционально)
В базовой комплектации функция допускового контроля по маске
Функция допускового контроля предлагает учет статистики, остановку регистрации и звуковую сигнализацию при обнаружении отклонения от маски. Это функция найдет применение для проверки на поточных линиях или в случае долгосрочного контроля
