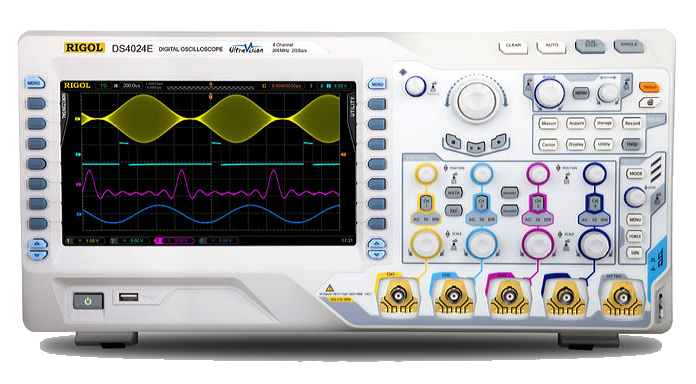

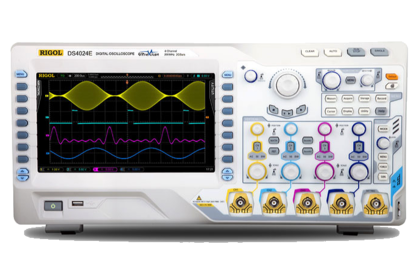

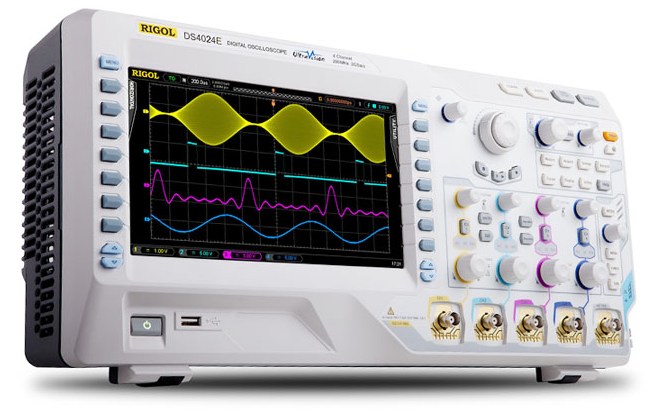

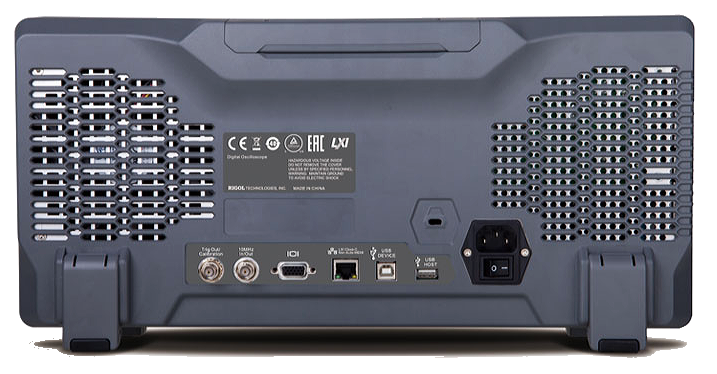

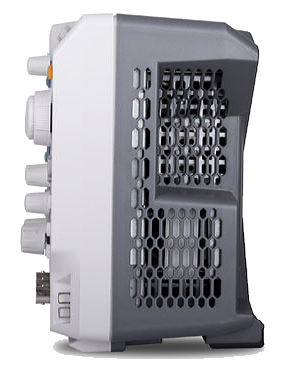

Осциллограф цифровой RIGOL DS4014E

Rigol
Осциллограф цифровой RIGOL DS4014E
На складе: отсутствует
Артикул
№ 01865
Гарантия Гарантия
36 месяцев
Максимальная частота
100 МГц
200 МГц
Кол-во каналов
4
4
Частота дискретизации
2 ГГц
2 ГГц
Чувствительность
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 5 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 5 В/дел
Коэф. развертки
5 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
Макс. глубина памяти
14М
14М
Дисплей
23 см
23 см
Интерфейсы
USB-device, LAN, VGA, AUX, USB-host
USB-device, LAN, VGA, AUX, USB-host
Декодирование протоколов
I2C (опция), SPI (опция), CAN (опция), FlexRay (опция), RS232/UART (опция)
I2C (опция), SPI (опция), CAN (опция), FlexRay (опция), RS232/UART (опция)
Серия
DS4000E (Rigol)
DS4000E (Rigol)

ПОДРОБНЕЕ >>>

Модель Rigol DS4014E относится к серии DS4000E – это бюджетные осциллографы общего назначения с широкими возможностями. Полоса пропускания – от 100 до 200 МГц, с типовой частотой дискретизации до 2 ГГц, и глубиной памяти до 14 млн. точек для каждого канала. Эта серия была разработана для удовлетворения большинства требований рынка цифровых осциллографов, предназначенных для проектирования, наладки и проверки электронной техники. Эта серия задает новую планку возможностей приборов в сегменте рынка бюджетной осциллографии.

Пробник осциллографический RIGOL RP3500A
17 605 Р
17605 RUB
Пробник осциллографический RIGOL RP3300A
3 560 Р
3560 RUB
Декодирования по протоколу RS232, UART Rigol SD-RS232-DS4000
42 850 Р
42850 RUB
Декодирование по протоколам CAN, LIN Rigol SD-AUTO-DS4000
44 360 Р
44360 RUB
Декодирование по протоколу FlexRay Rigol SD-FlexRay-DS4000
91 540 Р
91540 RUB
Декодирования по протоколу SPI, I2C Rigol SD-I2C/SPI-DS4000
42 850 Р
42850 RUB
Комплект опций Rigol BND-MSO/DS4000 для MSO/DS4000
47 570 Р
47570 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать

Инструкция на осциллографы Rigol серии DS4000E

DS4014E, DS4024E

Английский июнь 2016 4.17 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серии DS4000E

DS4014E, DS4024E

Английский май 2016 3.94 Мб, PDF Скачать

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Запуск по видеосигналу

Запуск производится по полям и строкам видеосигналов стандарта NTSC (National Television Standards Committee), PAL (Phase Alternating Line), SECAM (Sequential color with memory) или HDTV (High Definition Television).

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
