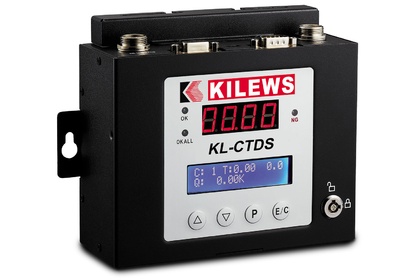

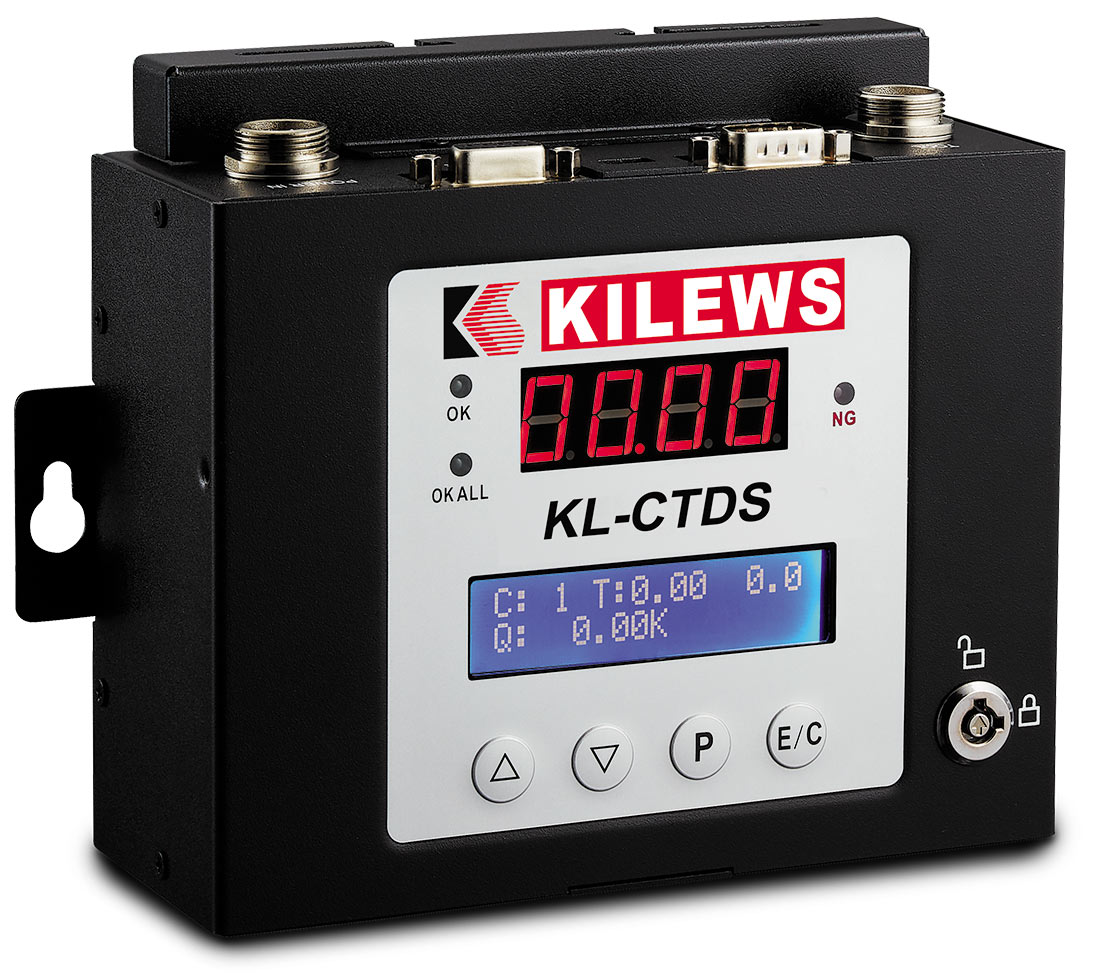

Интеллектуальный дисплей момента затяжки Kilews KL-CTDS (V2.0)

Kilews
Интеллектуальный дисплей момента затяжки Kilews KL-CTDS (V2.0)
На складе: отсутствует
Артикул
№ 02838
Гарантия Гарантия
12 месяцев

Сбор цифровых данных о сборочных операциях и интеграция в процесс управления производственным процессом становятся необходимостью. Предвосхищая потребность рынка, последняя разработка Kilews KL-CTDS позволяет отображать крутящий момент при затягивании, крутящий момент при откручивании, текущий крутящий момент, память момента затяжки вместе с документированием ошибочных действий.

Kilews KL-CTDS также в состоянии препятствовать ошибкам момента затяжки, числа ниток резьбы при затягивании и времени затягивания. Различные порты ввода/вывода KL-CTDS позволяют связать его с персональным компьютером и объединить его с оборудованием автоматизации, при этом состояние сборочной операции можно отслеживать через Ethernet или Wi-Fi, как приватно, так и коллективно.

Особенности Kilews KL-CTDS:

  • Дисплей крутящего момента 4 разряда 7-сегментный светодиодный
  • Дисплей настроек 2 строки по 16 символов
  • Защита от несанкционированного изменения настроек с помощью ключа или пароля
  • Подсчет до установленного значения (прямое или обратное направление счёта)
  • Длительность плавного пуска 0.0~9.9 сек
  • Скорость плавного пуска 10%~90% номинальной скорости
  • Датчик поступления на место сборки следующего объекта сборки (активирован/деактивирован)
  • Установка диапазона числа витков резьбы
  • Сигналы Вход/Выход (оптическая изоляция)
  • Интерфейс RS-232 для передачи и сохранения данных, а также для использования сканера штрихкода
  • 99 ячеек памяти
  • Установка диапазона времени затягивания
  • Установка диапазона момента затягивания
  • Генерация кода ошибки
  • Режим настройки "обучением"
  • Установка единицы величины момента
  • Компенсационные настройки
  • Внешний управляющий сигнал ПУСК
  • Внешний управляющий сигнла РЕВЕРС
  • Внешний управляющий сигнал ДЕАКТИВАЦИЯ инструмента
  • Внешний управляющий сигнла ПОДТВЕРЖДЕНИЕ
Характеристики Kilews KL-CTDS
Модель KL-CTDS
Напряжение питания 32 В/40 В, постоянное
Выходное напряжение 24 В 50 мА/12 В 1000 мА, постоянное
Диапазон счёта винтов 1-250
Направление счёта прямое/обратное
Индукционный выключатель продолжения работы (датчик) активен (ON) / деактивирован (OFF)
Режимы внешнего датчика 2 датчика (ON)/1 датчик (OFF)
Диапазон установки времени плавного старта 0.0-9.9 сек
Диапазон установки скорости плавного старта 10%~90% (L1-L9), 100% (L0) номинальной скорости
Диапазон регистрации ниток резьбы 0.00-9.99 сек
Диапазон установки времение до остановки 0.0-999.9 сек
Диапазон регистрации крутящего момента 0.0-550.0 кгс•см

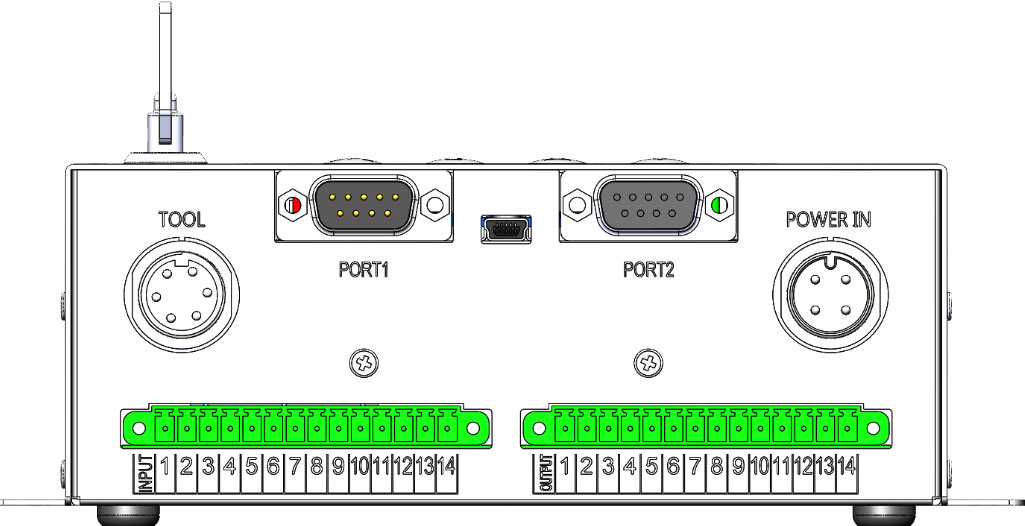

Входные внешние сигналы пуск (forward) / реверс (reverse) / деактивация (disable) / подтверждение (confirm) / очистка (сleared) /
выход (gate) / очистка последовательности (sequence cleared)
Выходные сигналы винт закручен успешно (OK) / брак (NG) / заданное число винтов закручено успешно (OK ALL) / остановка (STOP)
Интерфейс RS-232 (2 порта)
Устройство управления сборкой  KL-DAS / KL-AMS

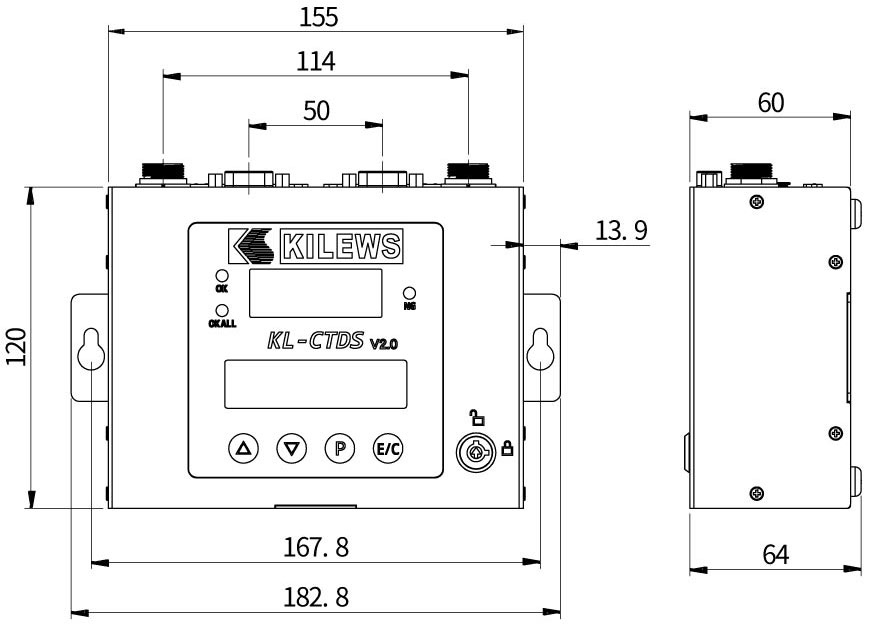

Размеры, мм 155x120x60
Масса, кг 0.63
Принадлежности кабель питания, ключ - 2 шт.
Совместимые модели серии Kilews:
SKD-BNK200
SKD-BNK500
SKD-BNK800
SKD-BNK900
SKD-RBNK
SKD-TBNK
SKD-LRBNK
